Датчик тока CT у гибридного инвертора: куда ставить и как проверить

13 августа 2026 г.

Гибридный инвертор принимает решения по одному-единственному внешнему показанию — сколько и в какую сторону течёт через ввод дома. Даёт это показание трансформатор тока, разъёмное кольцо на вводном кабеле, или внешний смарт-метр. Ошибка на этом кольце ломает всю логику станции, при этом инвертор не выдаёт ошибку: он честно делает не то, что нужно.

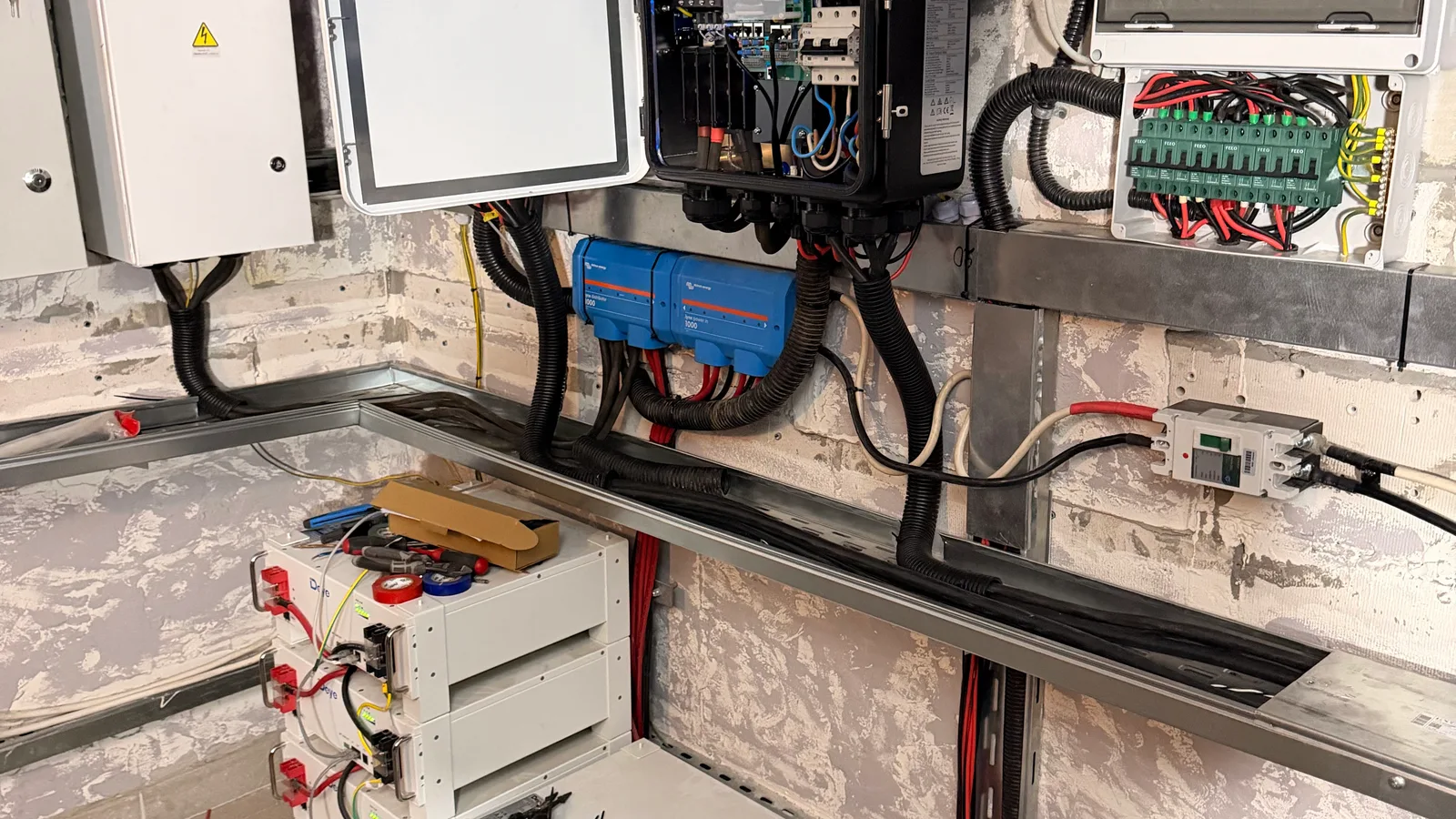

Куда ставится

Правило одно: датчик должен видеть весь поток между сетью и домом, и ничего кроме. Практически это значит — на фазном проводе ввода, после счётчика и вводного автомата, но до точки, где к дому подключается инвертор.

Если поставить его после подключения станции, инвертор перестанет отличать «дом берёт из сети» от «дом берёт от меня». Если надеть на кабель, который идёт только на часть щита, он будет регулировать по одной группе, не замечая остальных.

Нулевой провод в кольцо не заводят. Оба провода в одном кольце дают сумму токов, то есть почти ноль, и инвертор решит, что дом не потребляет вообще ничего.

Направление: стрелка и что бывает при ошибке

На корпусе CT нанесена стрелка (или пара меток K и L). Стрелка смотрит в сторону нагрузки — то есть от счётчика в дом. Развернули на 180° — инвертор видит зеркальную картину.

Симптомы перевёрнутого датчика характерные:

днём при солнце станция не разгружает дом, счётчик мотает импорт, хотя панели явно работают;
в режиме нулевой отдачи инвертор наоборот отдаёт в сеть — регулятор «догоняет» ноль не с той стороны;
ночью батарея разряжается в сеть, хотя такого сценария никто не настраивал;
в мониторинге мощность сети постоянно с одним знаком, независимо от того, что включено в доме.

В большинстве инверторов это лечится не переустановкой, а галочкой «реверс CT» в сервисном меню — но проверить физическую сторону всё равно надо: если датчик ещё и не на том кабеле, галочка ничего не исправит.

Кабель датчика

CT подключается тонкой сигнальной парой, и её длина ограничена — конкретный предел смотрите в паспорте своей модели, обычно это десятки метров. Удлинять допустимо, но:

только витой парой, экранированной, если рядом идут силовые линии;
не тянуть в одном лотке с кабелем от панелей — наводки дают «шум» в показаниях и дёрганый регулятор;
полярность двух проводков соблюдать: перепутали — тот же эффект, что и от развёрнутого кольца.

Если щит учёта стоит на границе участка, а инвертор в доме за 60 метров, надёжнее не тянуть CT, а поставить смарт-метр у счётчика и связать его с инвертором по RS485: цифровой сигнал переживает такую длину гораздо спокойнее.

Трёхфазный ввод

Однофазный инвертор регулирует по одной фазе, и датчик надевают на ту, к которой он подключён. Это нормальная схема, но её последствия надо понимать: избыток на «своей» фазе инвертор увидит, а перекос по двум другим — нет. Что из этого следует для дома с тремя фазами, разобрано в статье про перекос фаз и СЭС.

Трёхфазному гибриду нужны три датчика или трёхфазный смарт-метр. Классическая ошибка монтажа — перепутать датчики между фазами: каждый по отдельности стоит правильно, но инвертор сопоставляет их не с теми напряжениями и считает мощность с ошибкой знака.

Проверка за пять минут

Делается без приборов, по мониторингу:

Отключите станцию от солнца (DC-выключатель) — пусть работает только сеть.
Включите заведомую нагрузку: чайник, обогреватель, 1,5–2 кВт.
Посмотрите мощность сети в приложении. Должна появиться цифра около 2 кВт со знаком «импорт» (в разных интерфейсах это плюс или стрелка от опоры к дому).
Выключите чайник — цифра должна упасть к сотням ватт.
Верните солнце. При хорошем солнце и малой нагрузке сеть должна уйти в ноль или в экспорт, а не расти.

Если на втором шаге вместо импорта показан экспорт — датчик развёрнут. Если цифра не меняется вообще — он не на том кабеле или сигнальная пара не подключена. Тонкости чтения этих экранов — в разборе мониторинга Solarman.

Смарт-метр вместо CT: когда он лучше

Внешний счётчик по RS485 (Eastron, CHINT и аналоги) даёт инвертору не только ток, но и напряжение с направлением мощности по каждой фазе. Он точнее на малых токах, не боится длинной линии и не зависит от того, как аккуратно надето кольцо. Ставить его есть смысл, если: ввод трёхфазный, щит учёта далеко, или в доме планируется режим нулевой отдачи, где точность измерения прямо влияет на потери выработки.

Частые вопросы

Можно ли ставить CT на улице в щите учёта?

Можно, если щит герметичный и датчик рассчитан на такие условия. Слабое место — не сам датчик, а сигнальный кабель и его ввод в щит: именно там появляется влага. Как собирается защита станции, показано в статье о щите гибридной СЭС.

Инвертор работает и без датчика?

Работает, но в упрощённом режиме: он не знает баланса дома, поэтому не может ни ограничивать экспорт, ни правильно распределять заряд батареи от излишков. Для сетевой станции без резерва это иногда допустимо, для гибрида — почти никогда.

Сколько датчиков нужно на два инвертора?

Зависит от схемы: при параллельной работе датчики подключают к ведущему аппарату. Как это устроено, разобрано в статье о параллельном подключении инверторов.

Если станция ведёт себя нелогично — отдаёт, когда не должна, или не разгружает дом, — напишите нам через контакты: в девяти случаях из десяти дело в этих двух проводках, и разобраться можно удалённо по скриншотам мониторинга.
