Перекос фаз в трёхфазном доме: что с этим делает солнечная станция

Коротко: перекос фаз — это неравномерная нагрузка по фазам трёхфазной сети: в одной фазе ток 12 А, в другой 5 А, в третьей 3 А. Он есть почти в каждом частном доме и сам по себе не катастрофа, но опасен перегрузом одной фазы и скачками напряжения. Солнечная станция перекос усиливает или сглаживает в зависимости от инвертора: однофазный разгружает только свою фазу, трёхфазный гибрид может распределять мощность по фазам.
Трёхфазный ввод в частный дом — обычное дело: 380 В нужны скважинному насосу, станку в мастерской, иногда варочной панели. Когда к такому дому добавляется солнечная станция, возникает вопрос, о котором раньше никто не думал: на какой фазе она будет работать и что будет с остальными двумя. Ниже — что такое перекос, как его считают, к чему он ведёт и как его решает станция.
Что такое перекос фаз и откуда он берётся

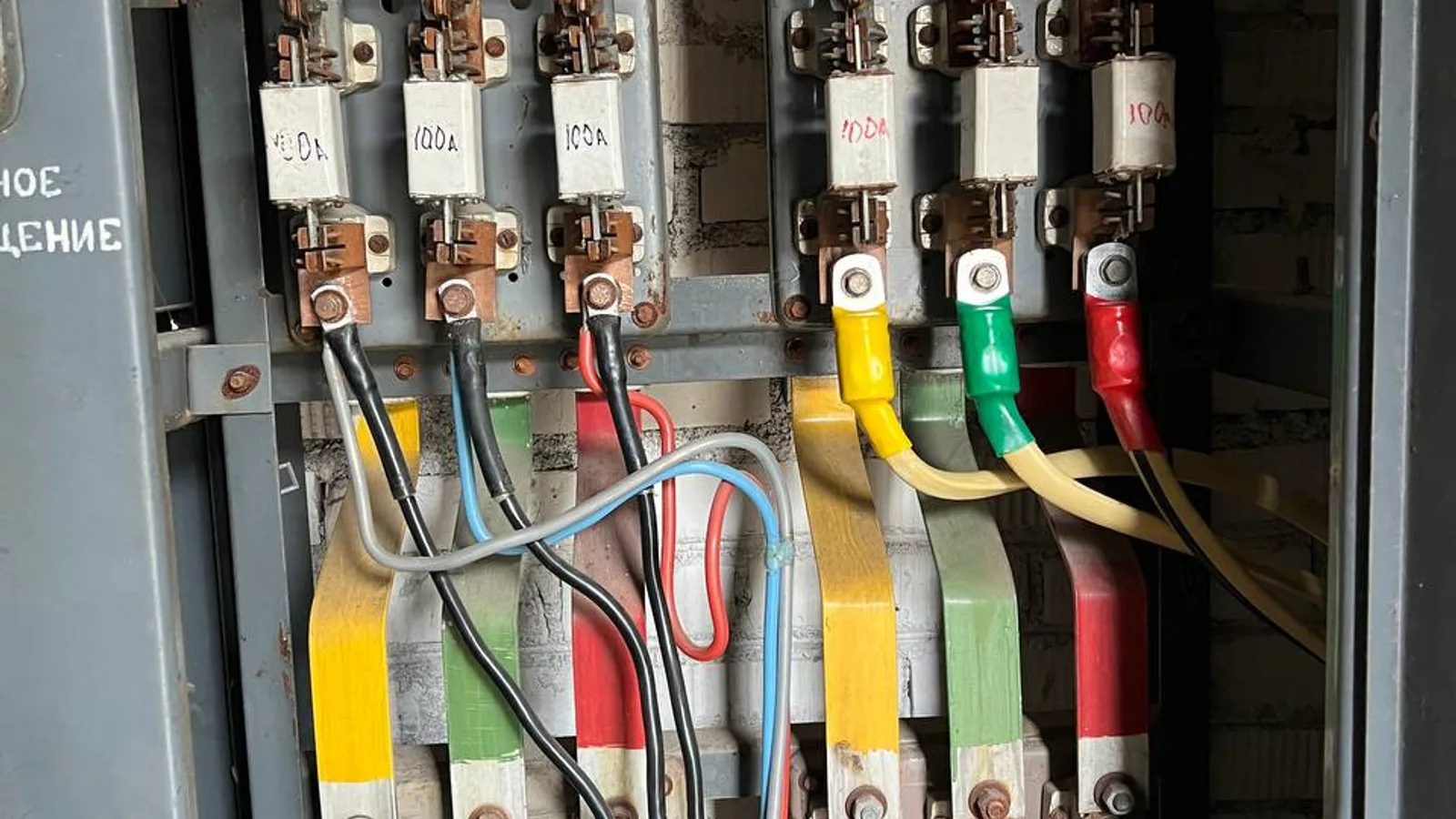

В трёхфазной сети дом получает три фазы (L1, L2, L3) и общий нулевой проводник. Идеально, когда нагрузка делится поровну и токи в фазах равны. Тогда в нулевом проводнике тока почти нет. Но в жилом доме нагрузка разномастная: розетки кухни повесили на одну фазу, отопление и бойлер — на другую, освещение и гараж — на третью. Включился чайник и духовка — перегрузилась одна фаза, а две остальные почти свободны. Это и есть перекос.
Отвечая на запрос «перекос фаз в однофазной сети»: в однофазном вводе фаз всего одна, поэтому перекоса внутри дома быть не может. Но дом с однофазным вводом всё равно подключён к трёхфазной линии, и на соседние дома часто приходятся другие фазы. Если на линии много однофазных потребителей, перекос бывает «снаружи», и вы видите его по разному напряжению в соседних домах и по скачкам при включении мощных приборов у соседей.
Станция перекос усиливает: однофазный инвертор подключён к одной фазе и разгружает только её. В солнечный полдень на этой фазе потребление из сети падает до нуля, а две другие продолжают потреблять как обычно.
Как посчитать перекос фаз
Простейшая оценка — по токам фаз. Берут средний ток, находят самое большое отклонение от него и делят на средний. Формула:
перекос, % = (Iмакс − Iсредний) / Iсредний × 100
Пример. Токи в фазах: 12 А, 5 А и 3 А.
- средний ток: (12 + 5 + 3) / 3 ≈ 6,7 А;
- максимальное отклонение: 12 − 6,7 = 5,3 А;
- перекос: 5,3 / 6,7 × 100 ≈ 80 %.
Результат плохой по любым меркам. Ещё один показатель — ток в нулевом проводнике. Для активных нагрузок он равен векторной сумме токов фаз: IN = √(IA² + IB² + IC² − IA·IB − IB·IC − IC·IA). Для 12, 5 и 3 А: √(144 + 25 + 9 − 60 − 15 − 36) = √67 ≈ 8,2 А. То есть по нулю течёт ток, сопоставимый с током самой нагруженной фазы, а при равных токах он был бы близок к нулю.
Допустимый перекос фаз в трёхфазной сети определяется стандартами на качество электроэнергии для напряжения и правилами эксплуатации электроустановок для токов; конкретные пределы у сетевой организации и в проекте. Если нужно просто понять, всё ли в порядке дома, ориентируйтесь на практику: ни одна фаза не должна быть перегружена по номиналу автомата и вводного кабеля, а разница напряжений между фазами не должна быть заметной.
Чем перекос опасен в частном доме
| Что происходит | Почему | К чему ведёт |
|---|---|---|
| Перегружена одна фаза | большая часть приборов на одной группе | срабатывает вводной автомат, греется кабель |
| Ток в нулевом проводнике | токи фаз не компенсируют друг друга | нагрев нуля, падение напряжения на нём |
| Разное напряжение по фазам | нагруженная фаза «проседает», свободные растут | на свободных фазах лампы и электроника получают завышенное напряжение |
| Обрыв нуля при перекосе | нулевая точка «плывёт» | на лёгких фазах до 380 В в розетке; см. обрыв нуля и солнечная станция |
| Трёхфазные двигатели | несимметрия напряжения | перегрев обмоток, шум, сокращение ресурса |
Для защиты от скачков напряжения при перекосе и обрыве нуля ставят реле контроля напряжения и УЗИП, а автоматы подбирают по току каждой фазы: выбор в разделе автоматических выключателей.
Перекос фаз и счётчик: где вся экономика
Здесь и находится главное для владельца станции, и здесь же самое частое заблуждение. Возможны два принципиально разных подхода к учёту.
Суммирующий (векторный) учёт. Счётчик складывает мощности всех трёх фаз со знаком. Минус на одной фазе компенсирует плюс на другой, и в зачёт идёт разница. Однофазная станция в трёхфазном доме тогда работает так же эффективно, как трёхфазная.
Пофазный учёт. Счётчик считает каждую фазу отдельно: потребление суммируется, а отдача считается отдельно или не учитывается вовсе. Тогда избыток на «солнечной» фазе не компенсирует потребление на остальных, вы одновременно отдаёте по одной фазе и покупаете по двум.
Разница для владельца огромна, поэтому тип учёта надо выяснить до проектирования, в своей энергоснабжающей организации. Порядок согласования описан в материале как согласовать СЭС с РЭС. Учтите, что в Беларуси станция работает на собственное потребление, продажи излишков нет, и допускает ли согласованная схема кратковременную отдачу по одной фазе, уточняют у РЭС.
Что видит и что делает однофазный инвертор
Однофазный гибрид измеряет ток на своей фазе датчиком CT и регулирует по нему. Про остальные две фазы он не знает ничего. Практические следствия:
- в режиме нулевой отдачи он удержит ноль на своей фазе, а по дому в целом баланс может быть любым;
- при разряде батареи вечером он питает только свою фазу: если холодильник и котёл на других, им это не поможет;
- резервный выход тоже однофазный, поэтому трёхфазные потребители (насос, станок) в островном режиме не работают.
Последний пункт для дома со скважиной на 380 В решающий. Как подключать однофазный аппарат к трёхфазному вводу и на какую фазу — в статье однофазный инвертор при трёхфазном вводе.
Что умеет трёхфазный гибридный инвертор
Трёхфазный инвертор измеряет все три фазы и работает с каждой. Два свойства важны на практике.
Несимметричный выход. Аппарат может выдавать разную мощность по фазам, компенсируя ту, что нагружена сильнее. Но не безгранично: у каждой модели есть предел мощности на одну фазу — обычно это треть номинала, у части моделей больше. Трёхфазный гибрид на 12 кВт вовсе не обязательно отдаст 12 кВт в одну фазу: смотрите паспорт.
Трёхфазный резерв. Островной режим сохраняет все три фазы, и трёхфазные потребители работают. С той же оговоркой про предел на фазу: запуск 380-вольтового насоса с большим пусковым током надо проверять расчётом.
У трёхфазных гибридов Deye несимметричная выдача — отдельная функция, в меню она называется asymmetric phase feeding (несимметричная пофазная выдача) и включается в настройках сетевых параметров; точное название и порядок включения смотрите в руководстве конкретной модели. Инвертор измеряет каждую фазу своим датчиком и распределяет мощность туда, где она нужна: перегруженная фаза получает больше, недогруженные — меньше. На практике это штатное «лекарство» от перекоса в доме со станцией:
- при пофазном учёте инвертор держит около нуля каждую фазу по отдельности, а не абстрактную сумму, и вы перестаёте отдавать по одной фазе и покупать по двум;
- вечером разряд батареи тоже идёт несимметрично: котёл на фазе A и холодильник на фазе C получают каждый свою мощность;
- в островном режиме резерв сохраняет все три фазы с тем же несимметричным распределением.
Если функция выключена, инвертор работает классически — делит мощность на три равные части, и при пофазном учёте экономика заметно хуже. Поэтому при пусконаладке трёхфазного Deye проверка этой настройки входит в чек-лист, как и правильная установка датчиков на все три фазы. Линейка моделей — в разделе гибридных инверторов.
Как уменьшить перекос без замены инвертора
Если станция уже однофазная, а учёт пофазный, порядок действий такой:
- Посмотрите реальный расклад. Многие современные счётчики показывают потребление по фазам, а трёхфазный смарт-метр в щите даёт картину подробнее. Замерьте токи в фазах в разное время суток и посчитайте перекос по формуле выше.
- Перенесите постоянные нагрузки на «солнечную» фазу. Холодильник, котёл, циркуляционный насос, дежурная электроника — их суммарные 300–600 Вт круглосуточно как раз то, что станция должна закрывать в первую очередь.
- Переносите днём управляемые нагрузки. Бойлер и стиральную машину имеет смысл держать на той же фазе и запускать в солнечные часы.
- Не переносите всё на одну фазу. Смысл трёх фаз — в распределении; собрав весь дом на одну, вы получите перегрев вводного кабеля и срабатывание автоматов.
Работы по перекидыванию групп в щите — это работы на вводе, их делает электрик, а не хозяин.
Отдельно про качество напряжения в сети
Сильный перекос в сети (не в доме, а на линии) даёт разное напряжение по фазам — например, 250 В на одной и 200 В на другой. Инвертор в такой сети может уходить в защиту по превышению напряжения: наращивая генерацию, он сам добавляет несколько вольт к уже завышенной фазе. Это одна из типовых причин дневных отключений станции, и лечится она не настройками инвертора, а разговором с сетевой организацией.
Частые вопросы
Что такое перекос фаз простыми словами?
Это ситуация, когда нагрузка в трёхфазной сети распределена по фазам неравномерно: одна фаза работает почти на пределе, две другие недогружены. Из-за этого растёт ток в нулевом проводнике и «плывёт» напряжение по фазам.
Как посчитать перекос фаз?
Измерьте токи в фазах, найдите средний и самое большое отклонение от него, поделите на средний и умножьте на 100. Для токов 12, 5 и 3 А выйдет около 80 %.
Можно ли поставить три однофазных инвертора по одному на фазу?
У части моделей — да, они собираются в трёхфазную группу с синхронизацией. Схема живучая, но требует одинаковых аппаратов и грамотного щита.
Трёхфазный инвертор дороже?
Сам аппарат — да, и обычно он начинается с большей мощности. Но если в доме есть трёхфазные потребители, которые нужно резервировать, альтернативы у него нет. Сравнение по деньгам и задачам — в статье трёхфазный или однофазный инвертор.
Влияет ли перекос на реактивную мощность и cos φ?
Это разные вещи: перекос — про распределение по фазам, cos φ — про сдвиг тока и напряжения. Для юрлиц второе важно отдельно.
Если у вас три фазы и вы не знаете, какой инвертор брать, пришлите через форму расчёта список трёхфазных потребителей и, если есть, показания по фазам. Посчитаем оба варианта честно, включая цену щита.
