Нулевая отдача в сеть: как инвертор перестаёт отдавать излишки
Владельцу станции в Беларуси чаще всего нужен не экспорт, а его отсутствие: пока с энергоснабжающей организацией не оформлен обмен, всё, что уйдёт в сеть, в лучшем случае пропадёт. Режим, который это обеспечивает, в меню инвертора называется zero export, «нулевая отдача» или ограничение экспорта.
Что физически происходит
Инвертор не умеет «не отдавать» сам по себе: он выдаёт ровно ту мощность, которую взял с панелей, а куда она уйдёт — решает баланс в доме. Поэтому нужен внешний измеритель на вводе: трансформатор тока (CT) или смарт-метр по RS485. Он сообщает инвертору две вещи — сколько сейчас течёт через ввод и в какую сторону.
Дальше работает регулятор. Как только измеритель показывает поток в сторону сети, инвертор снижает мощность — уводит рабочую точку панелей с максимума. Цель регулятора — держать на вводе не ноль, а маленький импорт: обычно 20–50 Вт из сети. Это «подушка», которая гарантирует, что при рывке потребления вниз стрелка не успеет перескочить в экспорт.

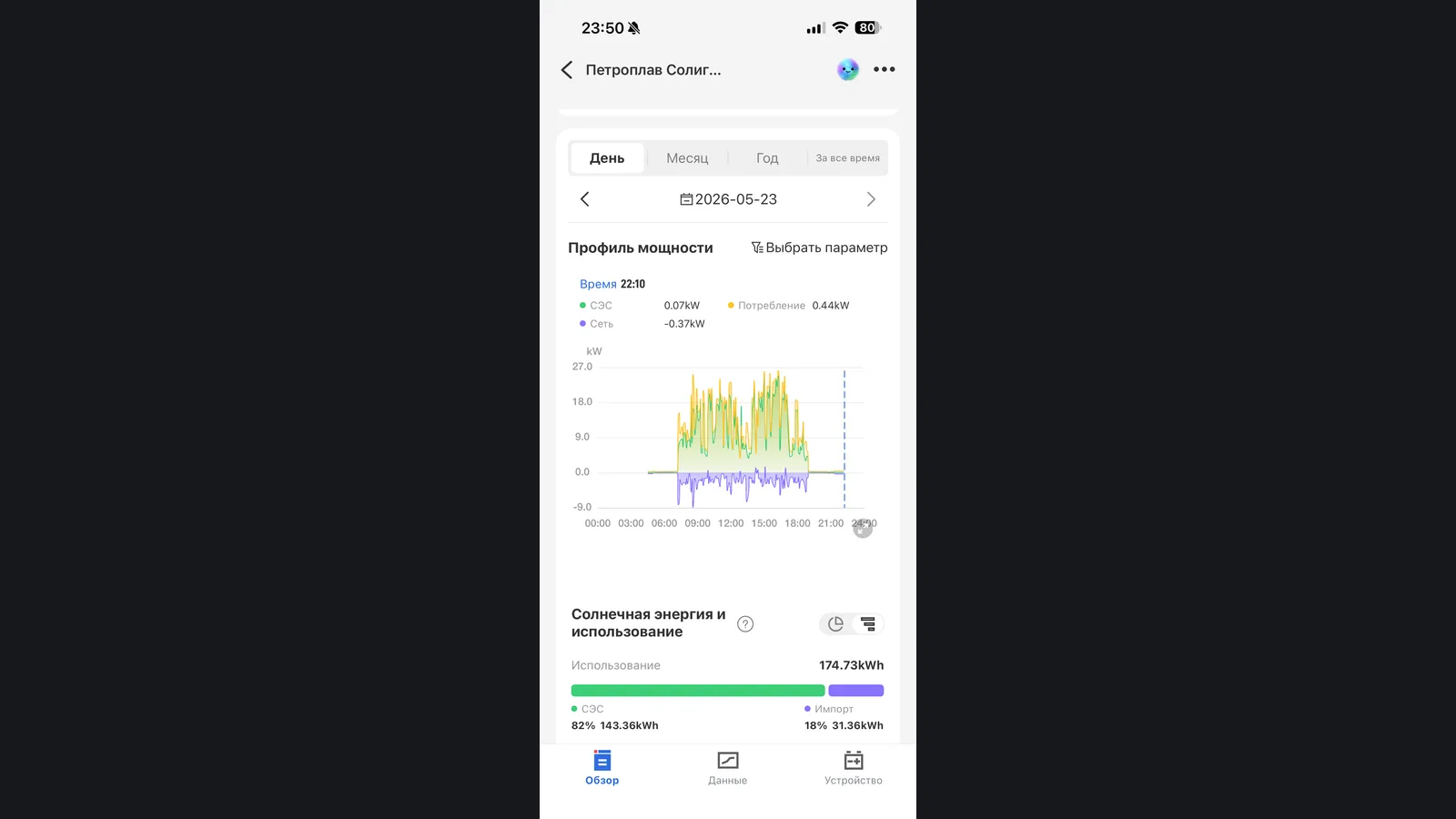

На экране мониторинга это видно как ровная линия сетевой мощности около нуля при пляшущей линии генерации: панели могут выдавать 6 кВт, дом потреблять 1,2 кВт, а инвертор сознательно работать на 1,25 кВт.
Три вещи, из-за которых режим не работает
Датчик стоит не там. CT должен охватывать вводной кабель до всех потребителей и до точки подключения станции. Если его повесили после неё, инвертор видит только часть картины и регулирует вслепую.
Датчик повёрнут наоборот. На корпусе CT есть стрелка или маркировка K→L. Развернули — знак потока меняется, и инвертор либо не отдаёт вообще ничего даже при полном солнце, либо, наоборот, гонит в сеть. Подробный разбор установки и проверки — в статье о датчике тока гибридного инвертора.
Не та фаза. В трёхфазном доме однофазный инвертор регулирует по своей фазе. Если CT надет на другую, регулятор гоняется за чужой нагрузкой. Что при этом происходит с балансом по фазам, разобрано отдельно.
Сколько выработки теряется
Это главный неприятный вопрос, и ответ зависит от профиля дома. Считать надо не по годовой сумме, а по часам: экспорт запрещён — значит, вся выработка выше текущего потребления просто не берётся с панелей.
Типичный частный дом в Беларуси потребляет днём 0,4–1 кВт (холодильник, дежурная электроника, насос эпизодически). Станция на 5 кВт в июньский полдень готова дать 4–4,5 кВт. Без накопителя и без управляемых нагрузок в режиме нулевой отдачи она даст 1 кВт, а 3,5 кВт останутся «за бортом». За летний месяц это легко 300–400 кВт·ч непойманной энергии.
Отсюда простое следствие: нулевая отдача имеет смысл только вместе с местом, куда девать излишки. Мест ровно три — накопитель, нагрев воды и сдвинутые на день бытовые нагрузки. Как это устроить, разобрано в материалах об излишках в бойлер и о повышении самопотребления.
Быстрые всплески: почему ноль не бывает идеальным
Регулятор реагирует не мгновенно. От изменения нагрузки до нового уровня мощности проходит от долей секунды до 2–3 секунд, в зависимости от модели и от того, как измеритель связан с инвертором. Если в доме выключился чайник на 2 кВт, эти секунды инвертор ещё отдаёт лишнее — и оно уходит в сеть.
С точки зрения счётчика это микроскопические величины: единицы ватт-часов в сутки. Но знать об этом стоит: «нулевая отдача» — это не абсолютный запрет, а удержание около нуля с короткими выбросами. Полностью исключить экспорт можно только физически — реле, размыкающим связь с сетью, но тогда пропадает и возможность добирать из сети.
Что настраивается в меню
- Тип измерителя — CT или смарт-метр, и его адрес, если он на RS485.
- Разрешение продажи (Grid Sell / Export) — выключено.
- Лимит экспорта в ваттах. Ноль означает «держать импорт около нуля»; если сетевая организация разрешила отдачу до конкретной величины, пишут её.
- Приоритет использования энергии — нагрузка, затем батарея, затем (при разрешении) сеть.
После настройки режим проверяют не по меню, а по фактам: включают заведомо большую нагрузку, потом выключают и смотрят по мониторингу, как ведёт себя линия сетевой мощности. Правильная картина — короткий провал и возврат к небольшому импорту.
Когда режим лучше выключить
Если обмен с сетью у вас оформлен и счётчик двунаправленный, нулевая отдача только вредит: она заставляет станцию недорабатывать там, где энергию можно было учесть. Условия учёта и обмена уточняйте в своей энергоснабжающей организации — они не универсальны.
Промежуточный вариант, который мы чаще всего и делаем: экспорт ограничен, но накопитель и бойлер настроены так, что до ограничения дело почти не доходит. Станция работает на максимум, а в сеть уходят единицы процентов выработки.
Частые вопросы
Нужен ли накопитель для нулевой отдачи?
Технически нет — режим работает и на станции без батарей. Экономически почти всегда да, иначе половина летней выработки просто не берётся. Варианты ёмкости разобраны в статье про 5 или 10 кВт·ч.
Инвертор в этом режиме греется меньше?
Да, он выдаёт меньшую мощность. Но рассчитывать на это как на способ продлить жизнь технике не стоит: ресурс съедает не столько мощность, сколько температура и качество монтажа — об этом отдельный разбор.
Работает ли нулевая отдача на сетевом инверторе без батарей?
У большинства современных сетевых инверторов есть вход для CT или смарт-метра и функция ограничения экспорта. Модели и мощности — в разделе сетевых инверторов.
Если стоит задача «чтобы счётчик не видел отдачу, но и выработка не пропадала», пришлите нам суточный профиль потребления через форму расчёта — посчитаем, сколько энергии удержит нулевая отдача в вашем случае и какая ёмкость накопителя окупит потери.
