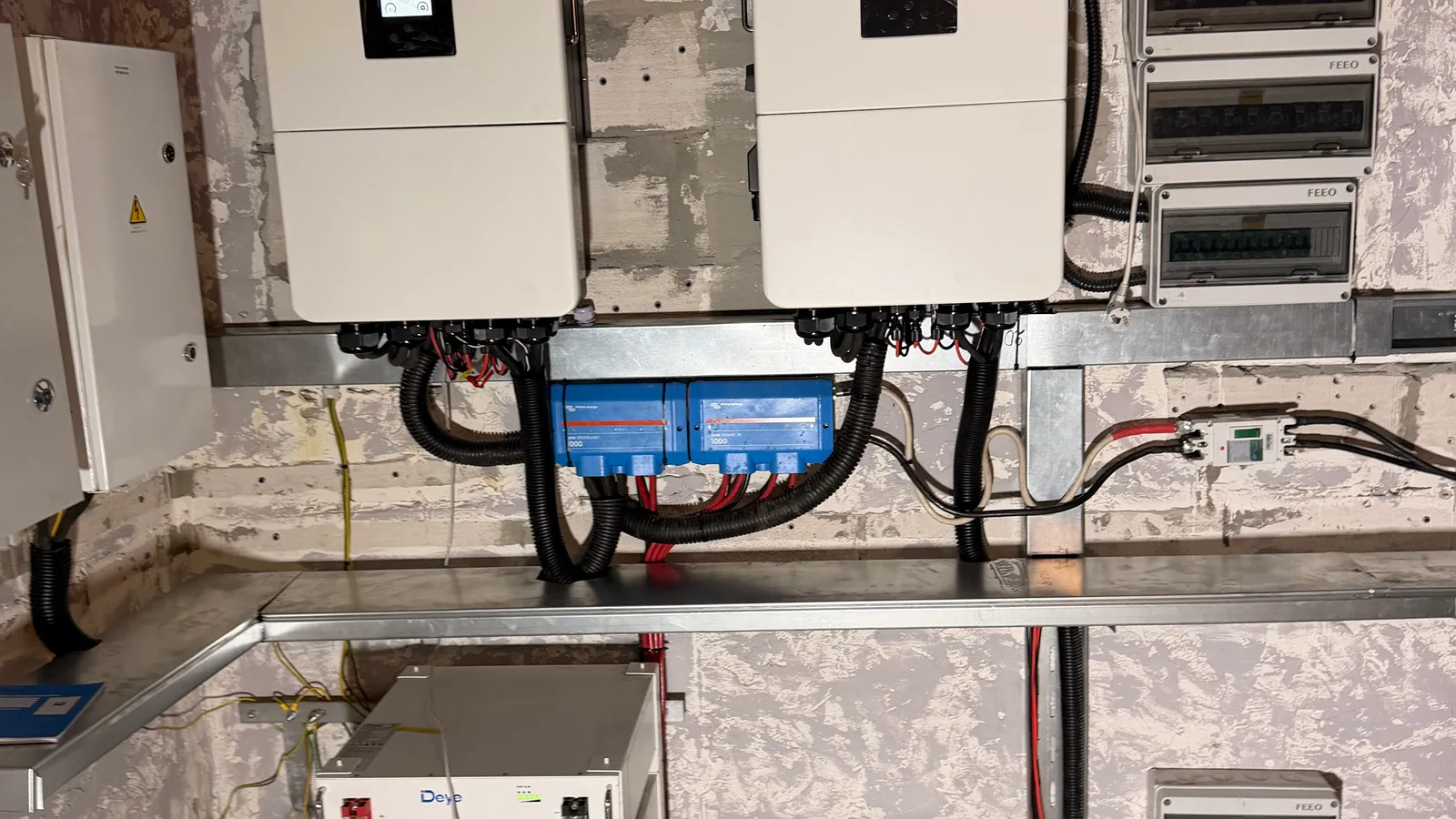

Два инвертора в параллель: когда это нужно и как делается

Вопрос «а можно поставить второй инвертор рядом» звучит почти на каждом расширении станции. Можно — но параллельная работа это не «повесили и соединили провода», а отдельный режим, который аппараты должны поддерживать и который меняет схему щита.

Три честные причины ставить второй

Не хватает мощности. Дом вырос, добавились тепловой насос или зарядка автомобиля, и однофазный гибрид на 8 кВт перестал закрывать пики. Два по 8 кВт дают 16 кВт на выходе.

Нужен резерв. Для объекта, где простой стоит денег, два инвертора означают, что отказ одного не гасит всё. Правда, это верно только если схема собрана с расчётом на такой сценарий: общий выход через один автомат сводит резервирование к нулю.

Станция растёт этапами. Поставили 8 кВт, через год добавили массив панелей и второй аппарат. Этот путь дороже разового решения, зато не требует денег сразу.

И одна нечестная: «второй дешевле, чем поменять на большой». По железу иногда да, по монтажу и щиту — почти никогда. Прежде чем считать, посмотрите статью о расширении станции: часто выгоднее продать имеющийся аппарат и поставить один помощнее.

Что должно совпадать

• Модель. Параллелятся одинаковые аппараты одной серии. Разные модели, даже одного бренда, в общий режим не встают.
• Версия прошивки. Разные версии — типовая причина того, что ведомый то входит в синхронизацию, то выпадает. Обновлять надо оба и до одинаковой версии; риски описаны в статье о прошивке инвертора.
• Длина и сечение кабелей до батареи. Если один аппарат сидит на батарее коротким кабелем, а второй — вдвое длиннее, токи распределятся неравномерно, и один будет работать за двоих.

Ведущий и ведомые

В параллельной группе один инвертор назначается ведущим: он держит фазу, синхронизирует остальных и обычно именно к нему подключаются датчики тока и связь с BMS батареи. Ведомые получают свои адреса в меню.

Между аппаратами прокладывается шина синхронизации — обычно витой парой с терминаторами на крайних устройствах, ровно как у батарейной шины. Обрыв этой шины во время работы аппараты воспринимают болезненно: как минимум уходят в ошибку, как максимум расходятся по фазе.

Батарея: одна общая или своя каждому

Оба варианта рабочие, и выбор зависит от того, что за накопитель.

Общая батарейная шина. Все инверторы подключены к одной сборке через общий DC-щит с предохранителями на каждую линию. Плюс — вся ёмкость доступна всем. Минус — нужен грамотный DC-щит: токи здесь исчисляются сотнями ампер, и ошибка в сечении или в защите стоит дорого. Что там должно стоять, разобрано в статье о предохранителях для СЭС.

Своя батарея на каждый. Проще по монтажу и надёжнее по отказам, но ёмкости не складываются: если один инвертор высадил свою батарею, вторая ему не поможет.

Выход и щит

Здесь чаще всего ошибаются. Выходы параллельной группы сводятся в один узел — и этот узел должен быть рассчитан на суммарный ток. Два аппарата по 8 кВт на 230 В — это около 70 А длительно, то есть кабель, автомат и шина под этот ток, а не «как было».

Резервный (EPS) выход тоже общий, и нагрузки на нём должны быть собраны в отдельную группу щита. Соблазн «завести весь дом» заканчивается тем, что при отключении сети группа уходит в перегрузку от одновременного старта насоса и котла.

Три фазы из трёх однофазных

Некоторые модели умеют собираться в трёхфазную группу: три однофазных аппарата, каждый на своей фазе, с общей синхронизацией. Схема живучая — отказ одного оставляет две фазы, — но требует внимания к балансу нагрузок, иначе один аппарат работает на пределе, а два скучают. Плюсы и минусы обеих архитектур разобраны в статье трёхфазный или однофазный инвертор.

Когда параллель не нужна

Если задача — просто добавить панелей, а мощность выхода устраивает, второй инвертор не нужен: у большинства гибридов есть запас по входу от панелей. Сколько можно повесить сверх номинала — в статье про соотношение DC/AC.

Если задача — резерв на случай поломки, посчитайте стоимость простоя честно. Для частного дома дешевле держать в запасе понимание, где взять подменный аппарат, чем платить за второй канал постоянно.

Частые вопросы

Можно ли параллелить инверторы разных производителей?

Нет. Синхронизация — фирменный протокол, между брендами он не работает. Единственный способ поставить рядом разные аппараты — развести их по разным фазам или по разным группам нагрузок, без общего выхода.

Сколько инверторов можно объединить?

Предел задаёт производитель — у распространённых моделей это от четырёх до шестнадцати. На практике в частных домах встречается два, редко три. Линейка мощностей — в разделе инверторов Deye.

Нужны ли отдельные панели каждому инвертору?

Да, массивы разделяются: каждый аппарат работает со своими стрингами на своих MPPT. Общий массив на два инвертора не подключают. Как правильно разложить стринги по входам — в статье о разных скатах и MPPT.

Если думаете о втором инверторе — пришлите через форму расчёта модель нынешнего, состав нагрузок и планы по расширению. Посчитаем оба сценария: параллель и замена на один аппарат помощнее, с монтажом и щитом в цене.
