Щит защиты гибридной СЭС: что внутри и как собрать правильно
Коротко: в щите гибридной СЭС три части. Цепь постоянного тока: DC-автоматы на 550/800/1000 В (обычные AC-автоматы здесь не годятся), предохранители на каждый стринг при трёх и более параллельных цепочках и УЗИП DC. Цепь переменного тока: автоматы на выходе инвертора и вводе, УЗИП со стороны сети и УЗО на линии потребителей — плюс байпас на трёхпозиционном переключателе и АВР, если есть генератор.
Правильно собранный щит — это то, что отличает станцию, которая работает 25 лет, от станции, которая горит в первую грозу. Разберём состав щита гибридной СЭС по цепям.
Цепь постоянного тока (панели → инвертор)
- Автоматы постоянного тока FPV-63/FPV-125. Обычные «переменные» автоматы здесь не годятся: дуга постоянного тока не гаснет сама, нужны специальные камеры. Номинал по напряжению — выше напряжения холостого хода стрингов на морозе (550/800/1000 В DC).

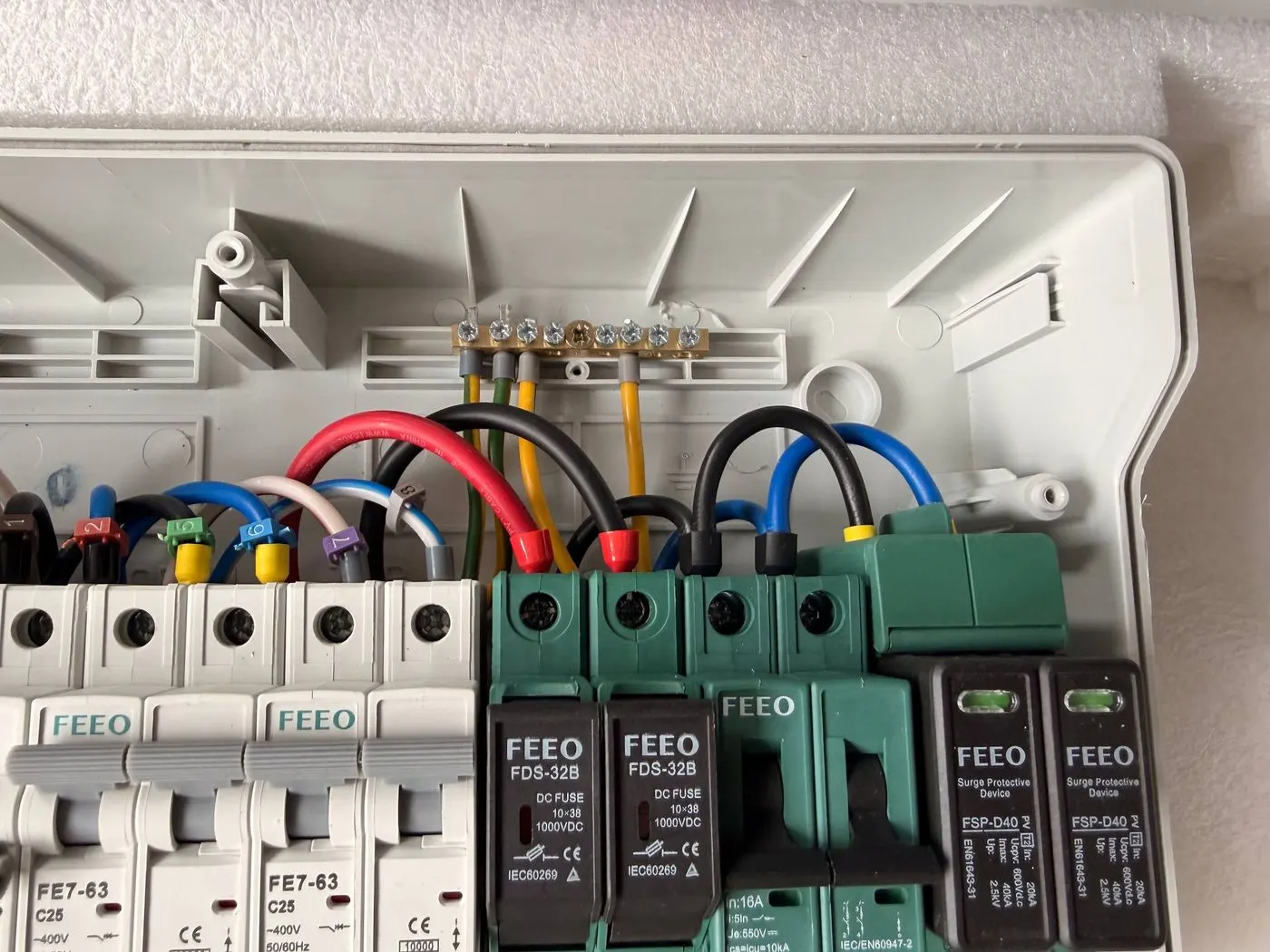

- Предохранители FDS — на каждый стринг при трёх и более параллельных цепочках: защищают кабель и панели от обратного тока.
- УЗИП DC — разрядники Тип 1+2 или Тип 2 между полюсами и землёй: принимают на себя грозовые импульсы с поля панелей.
Цепь переменного тока (инвертор → дом)
- Автоматы AC FE7-63 — на выходе инвертора и на вводе от сети.
- УЗИП AC — со стороны сети: импульсы приходят и по воздушной линии.
- УЗО/дифавтомат — на линии потребителей, как в обычном щите.
Коммутация
- Байпас на трёхпозиционном переключателе: возможность запитать дом напрямую от сети в обход инвертора — обязательный элемент, о котором чаще всего забывают.

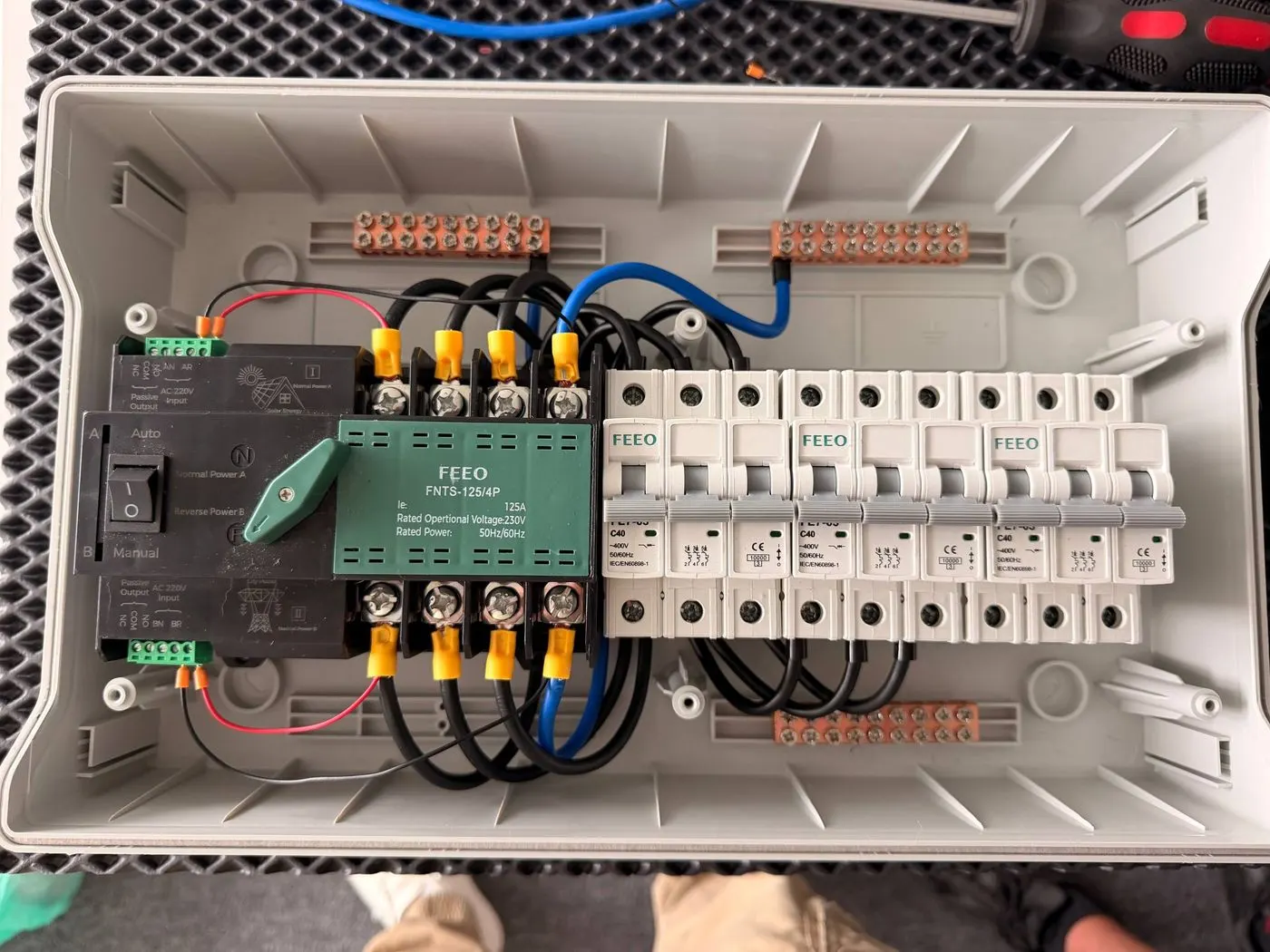

- АВР — если в схеме есть генератор или резервируется весь дом.
Корпус
Всё это живёт в боксах FEEO FHT/FHVB на 4–18 модулей. DC- и AC-части лучше разносить по отдельным боксам: проще обслуживать и безопаснее. Для улицы — исполнение с крышкой, IP65.
Как это выглядит вживую

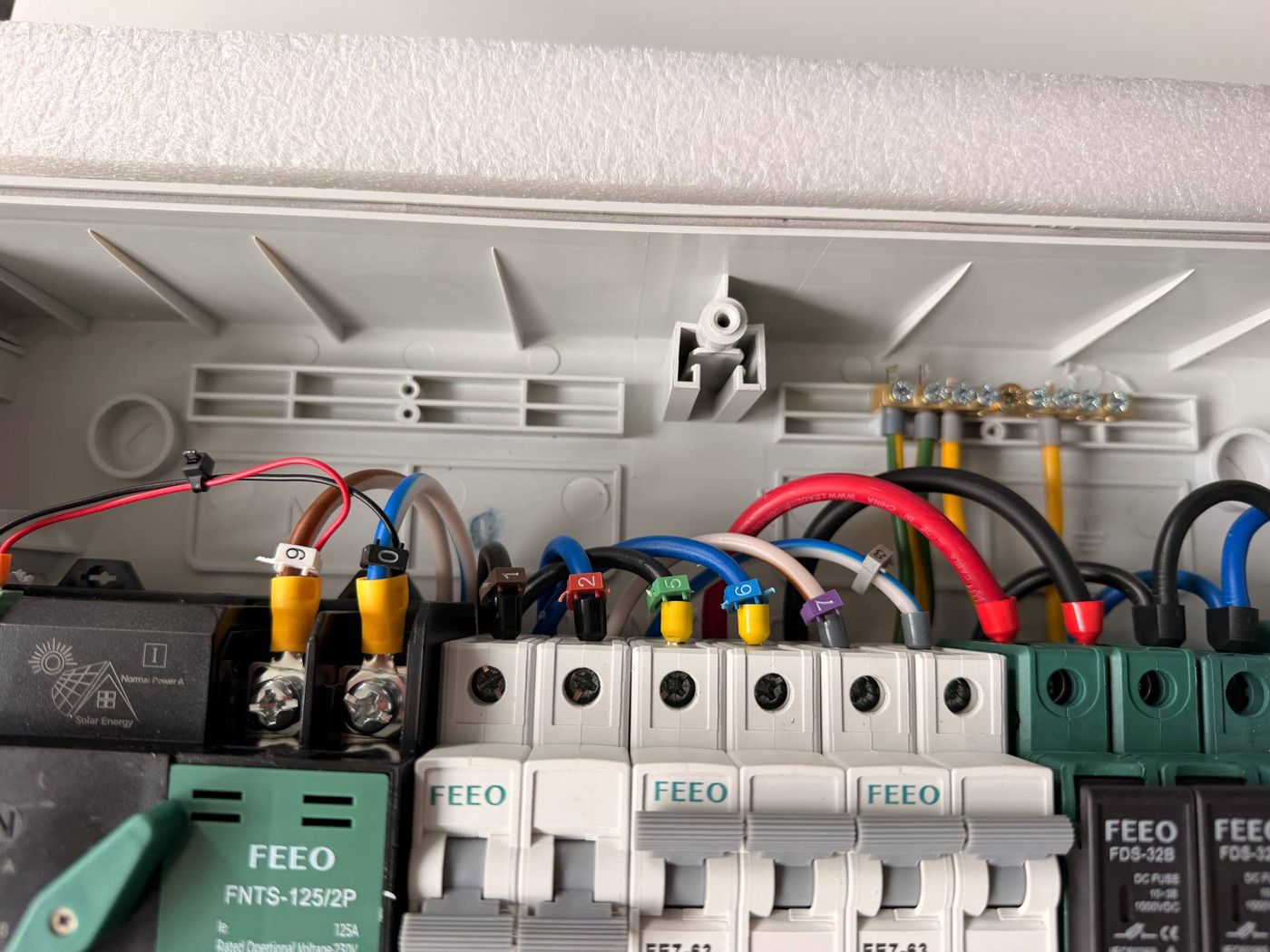

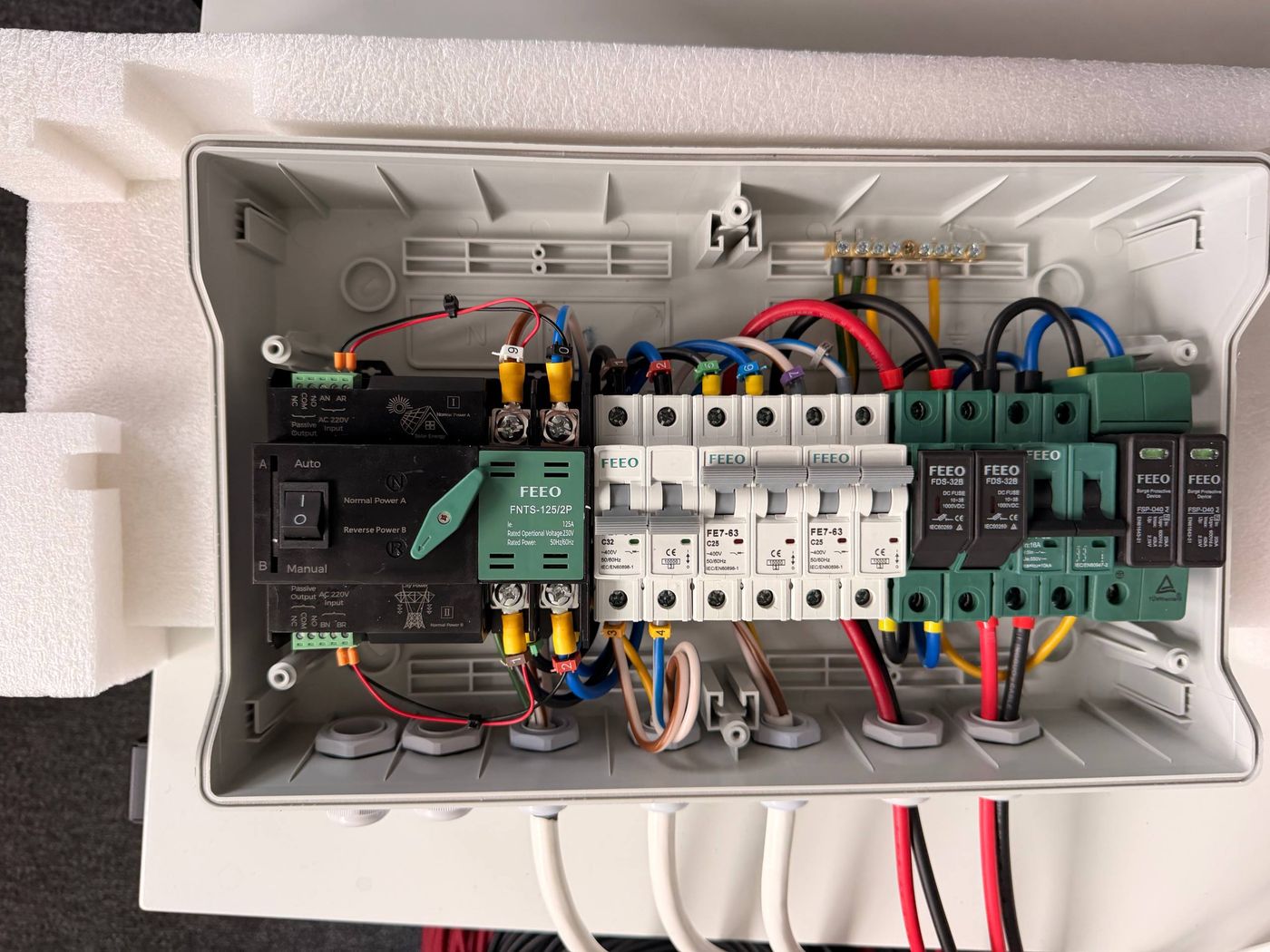

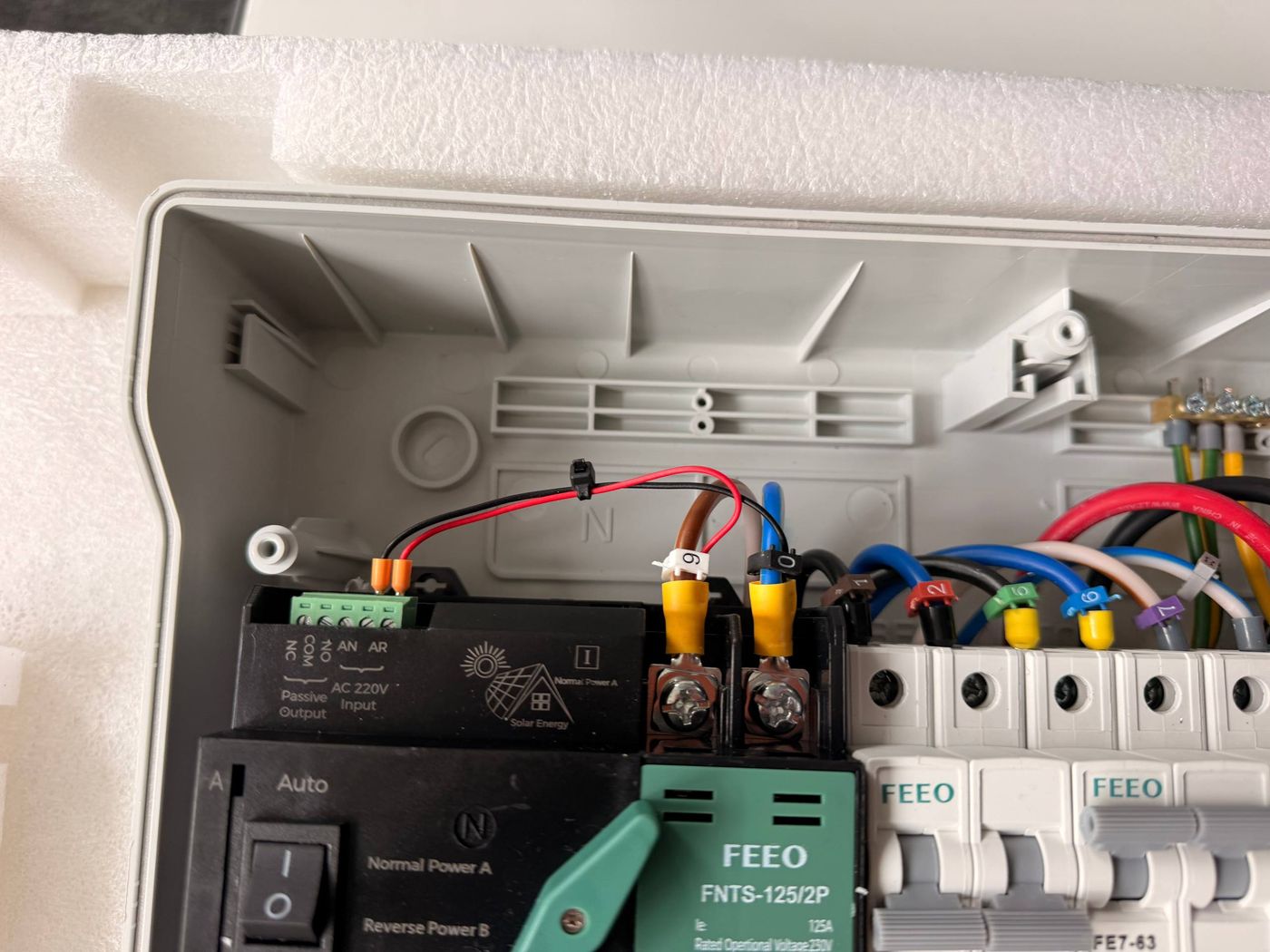

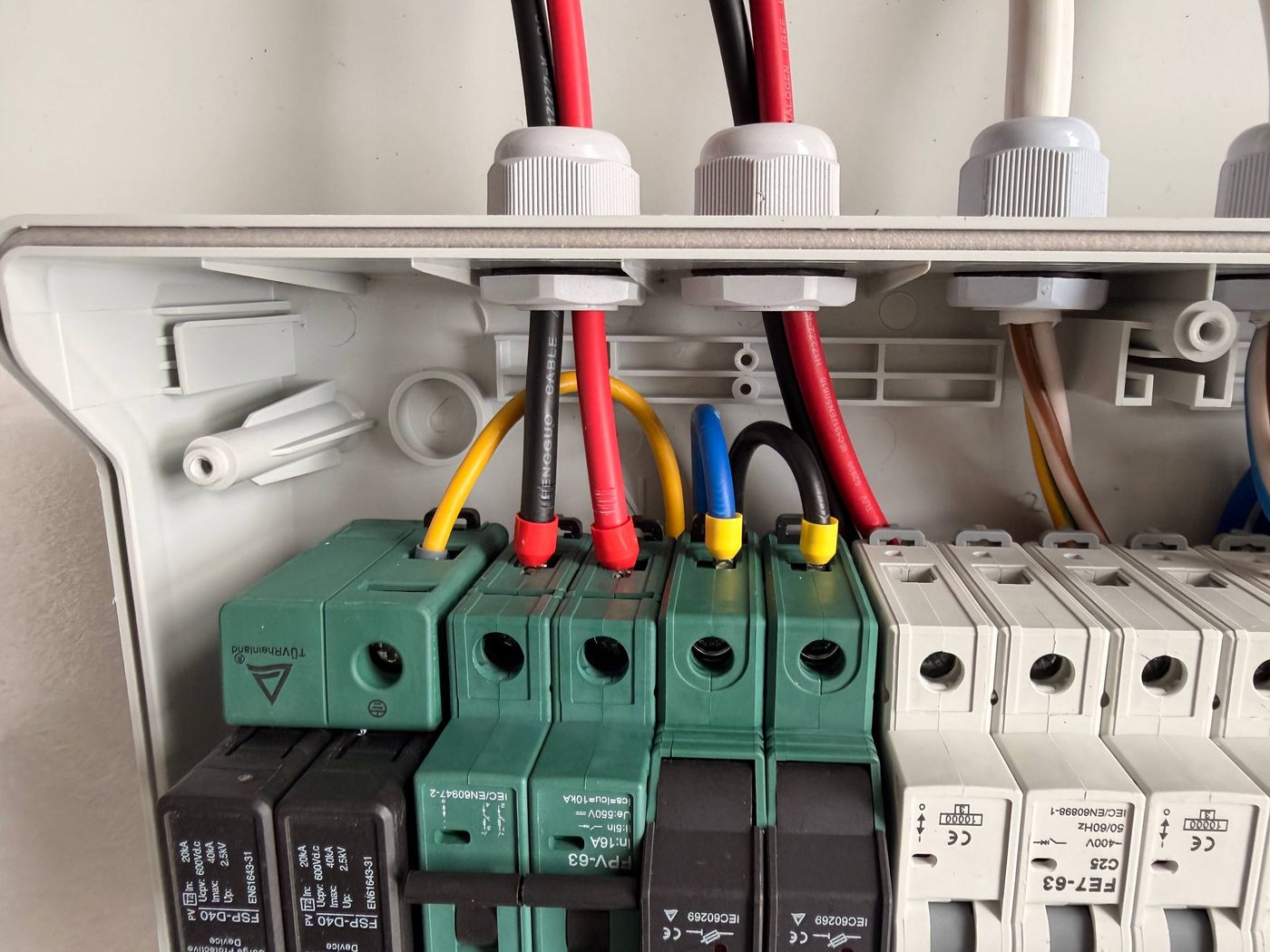

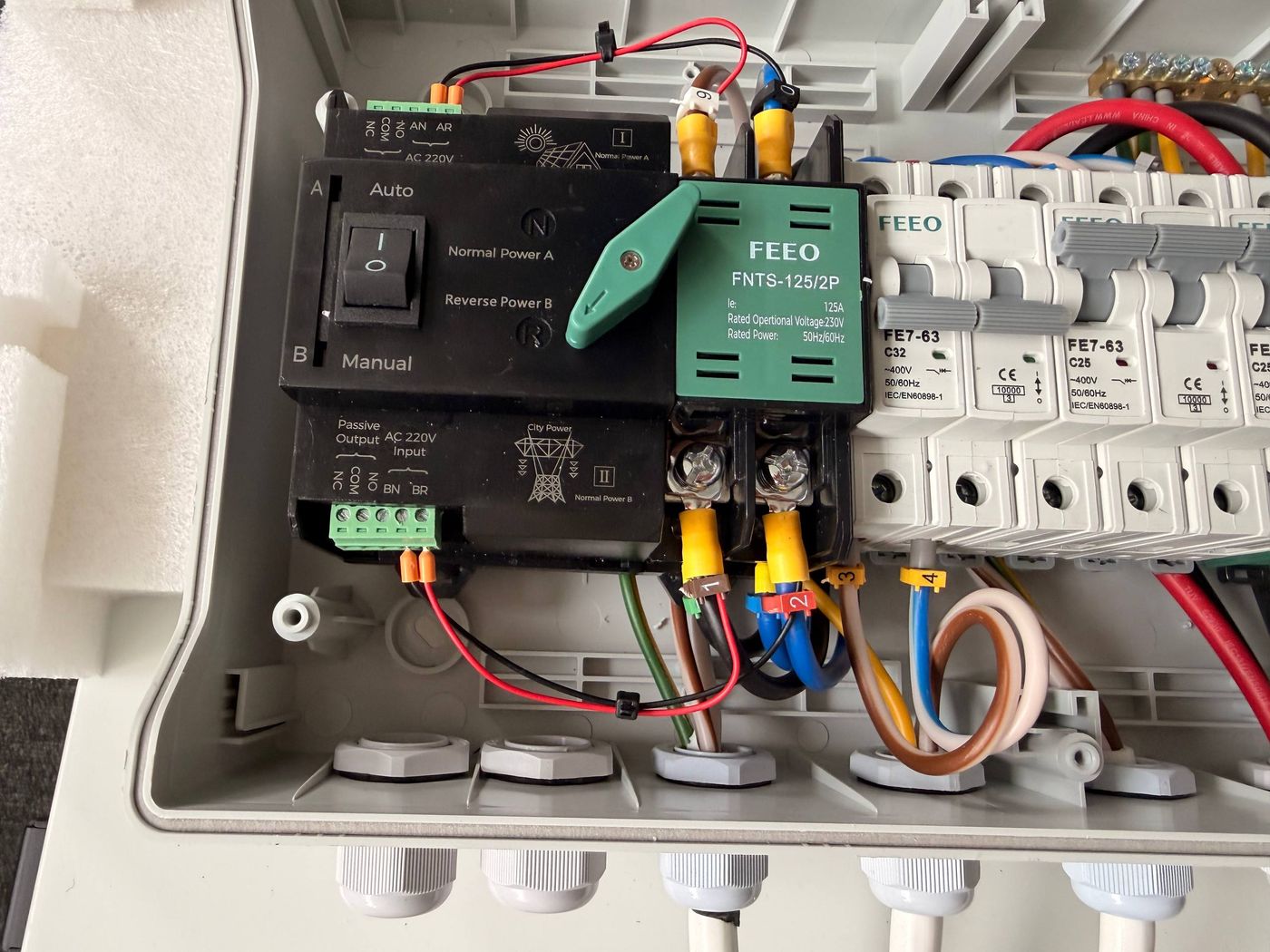

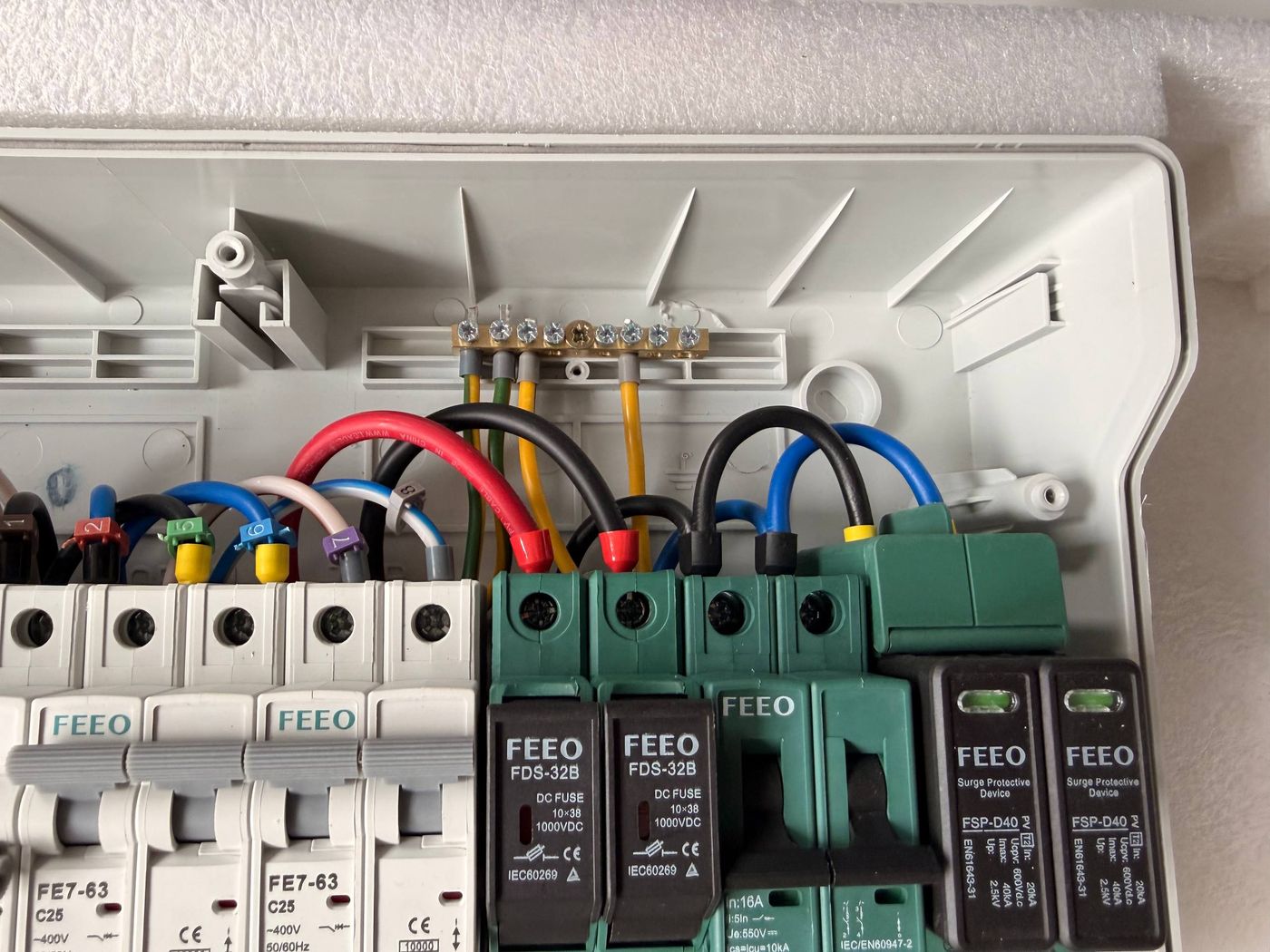

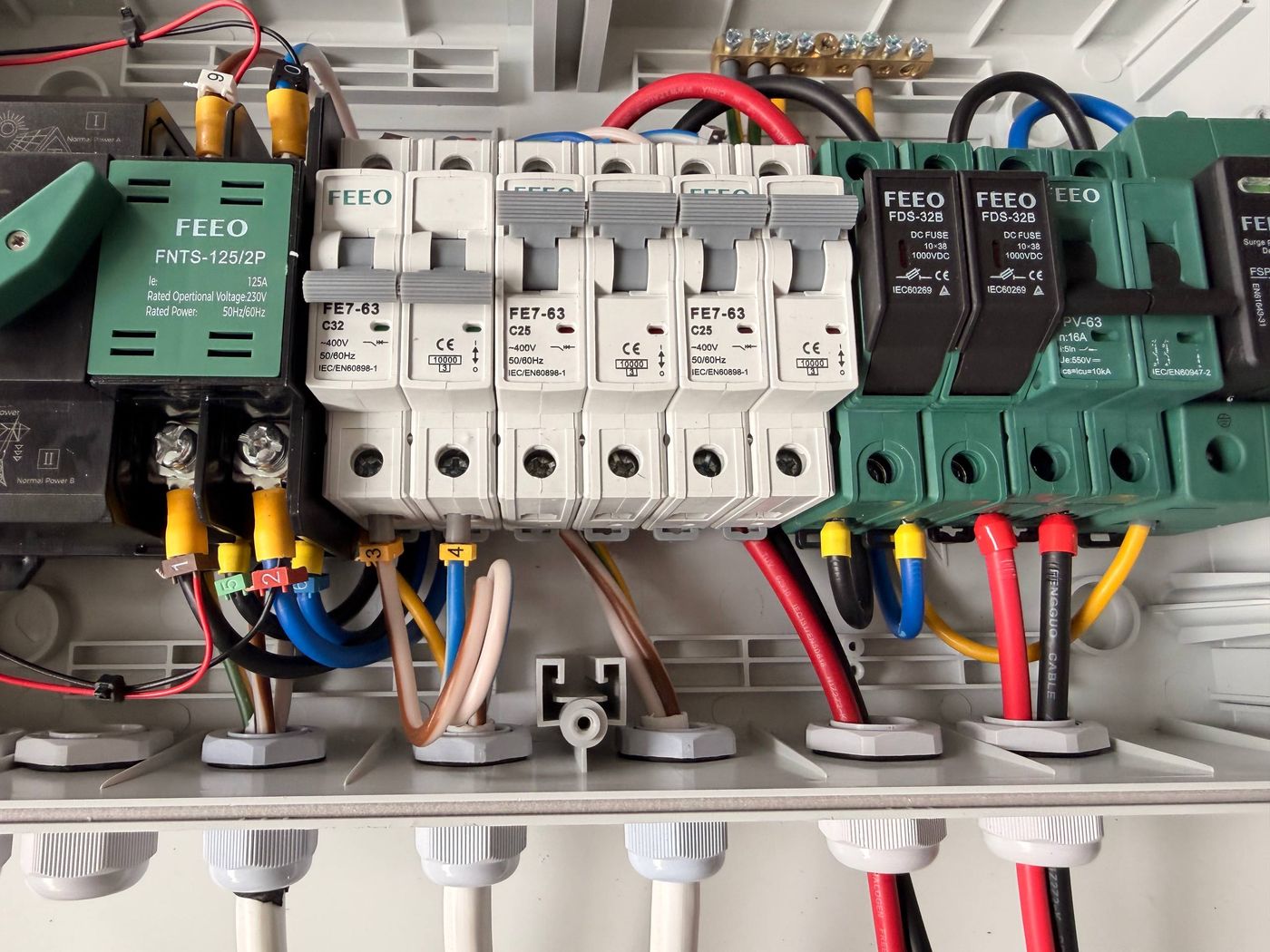

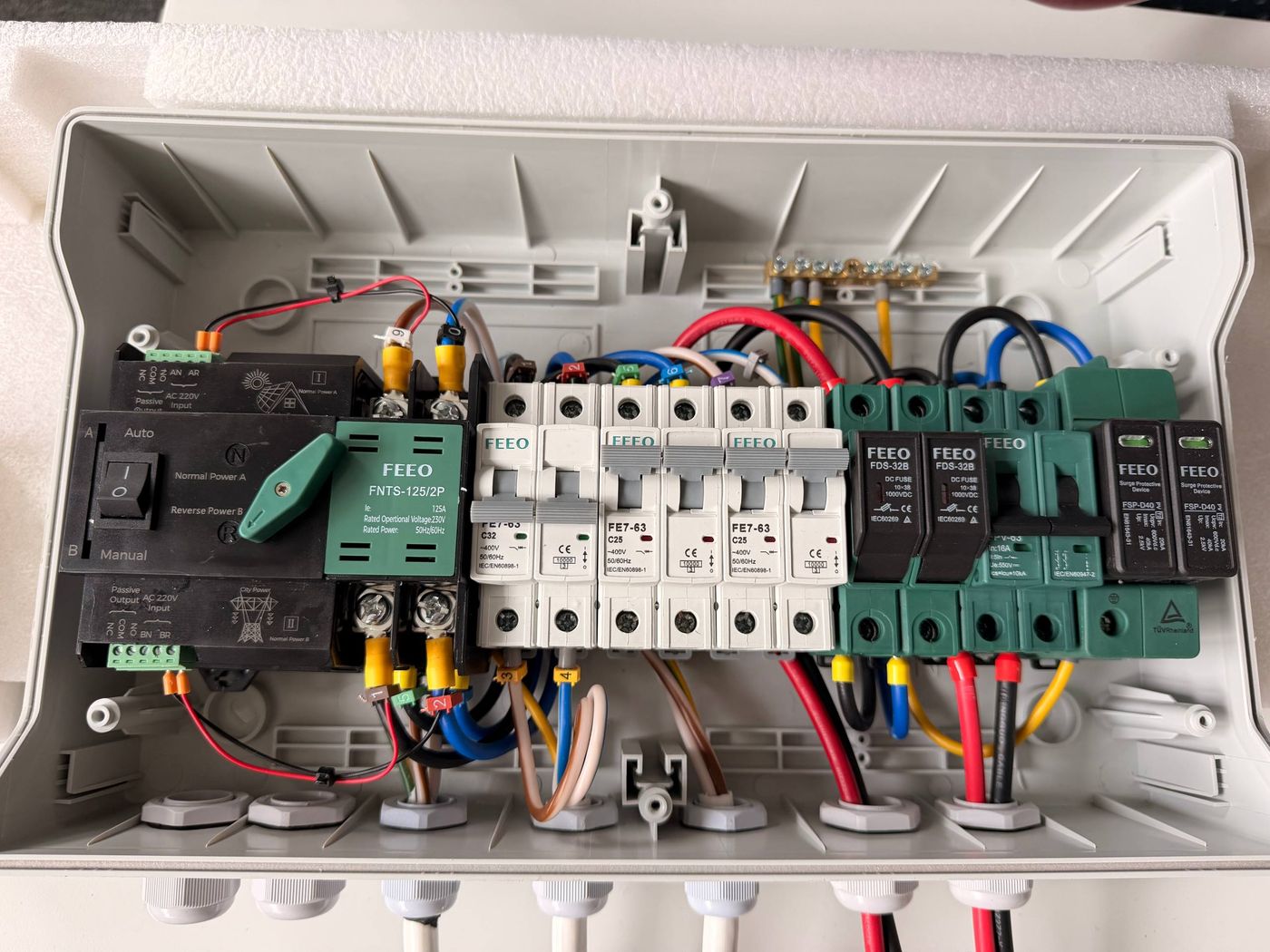

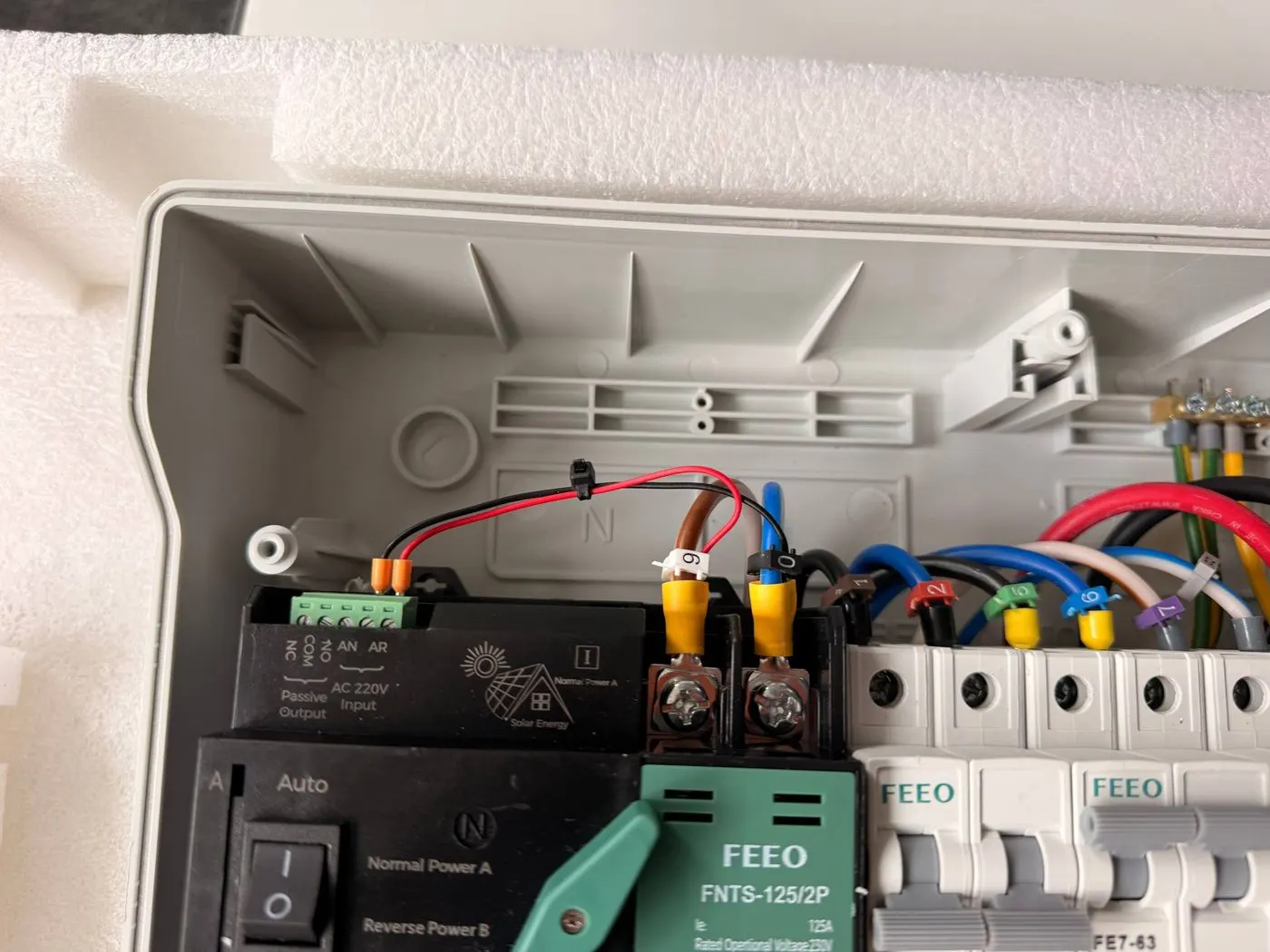

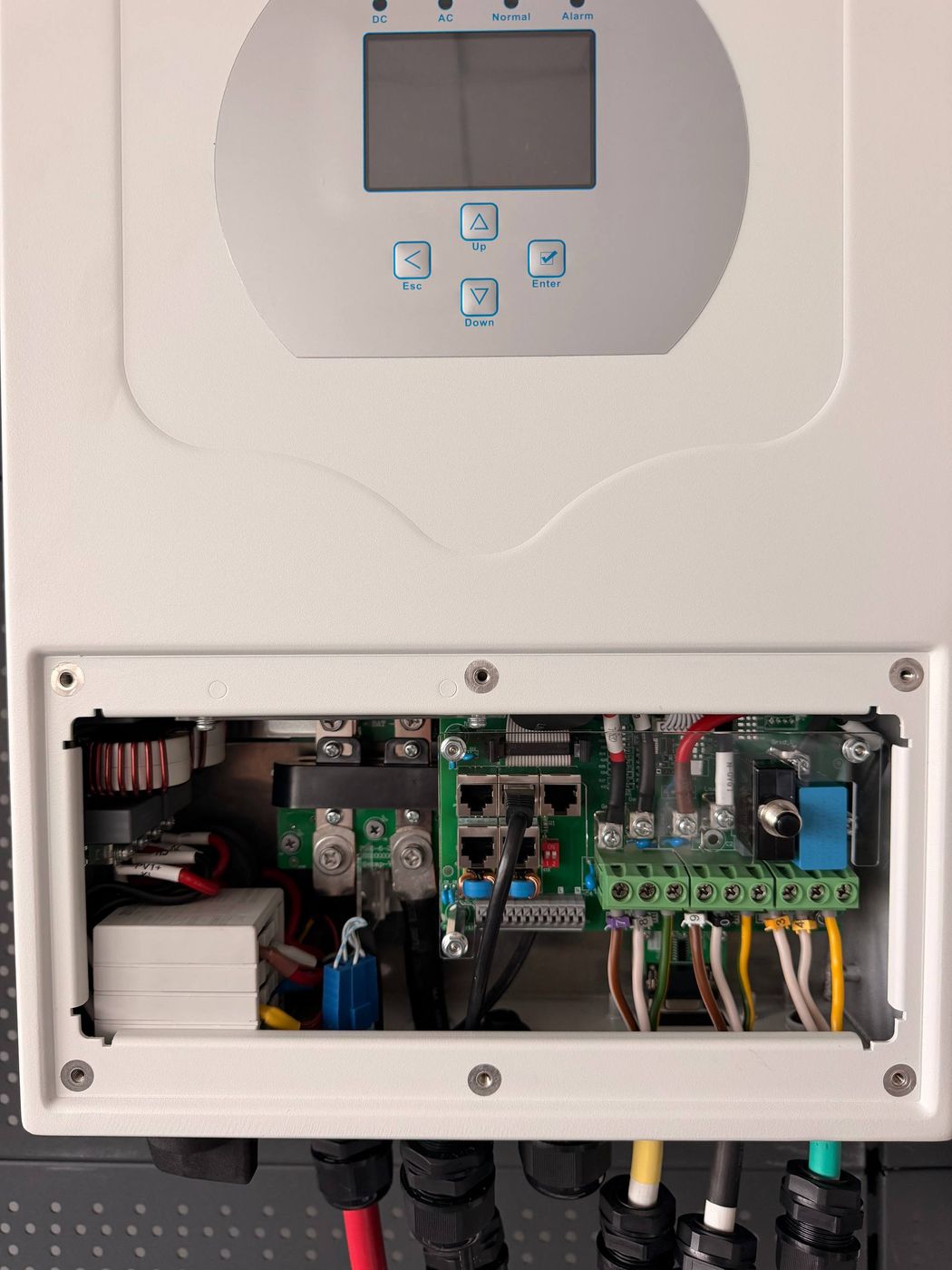

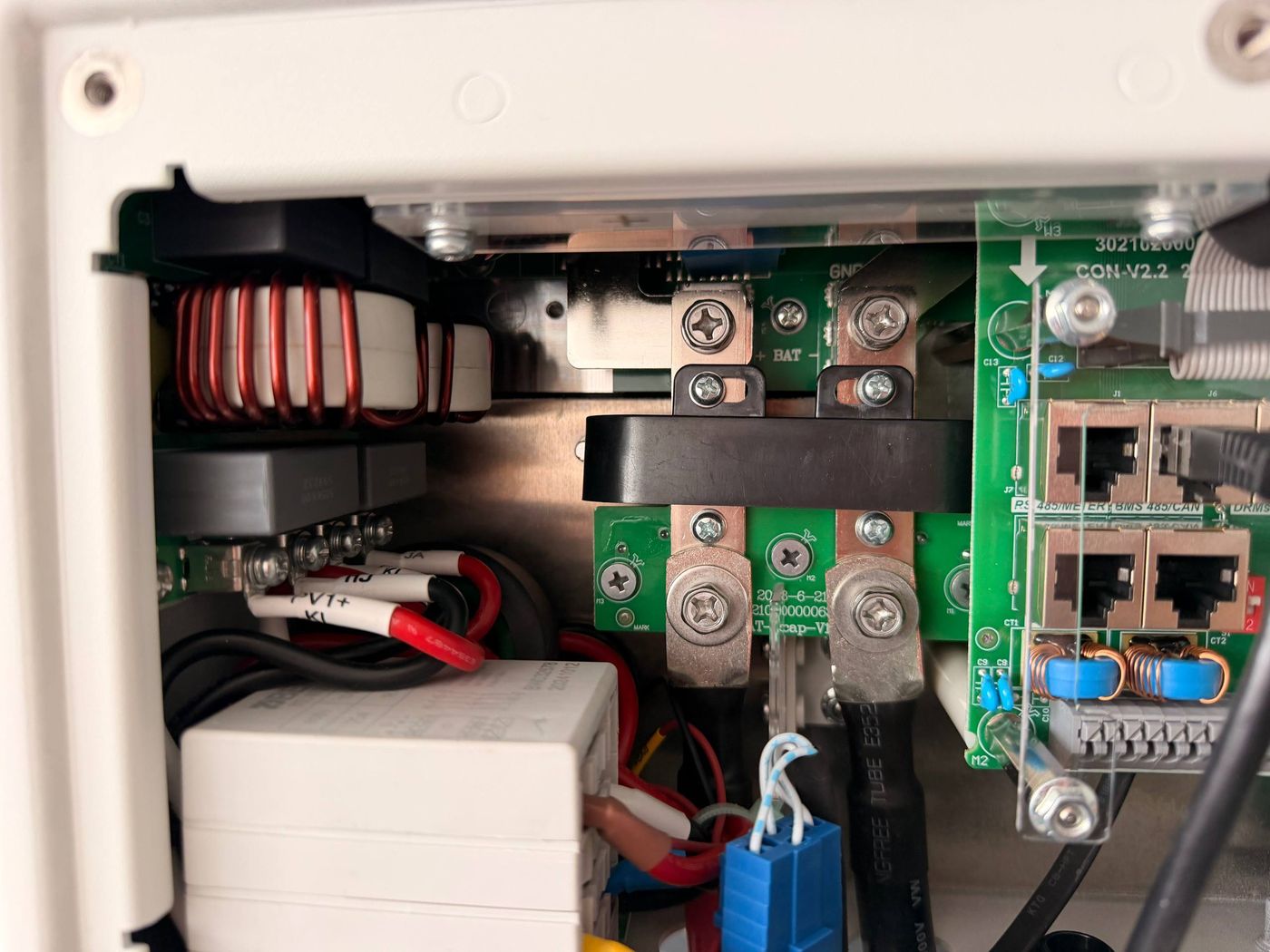

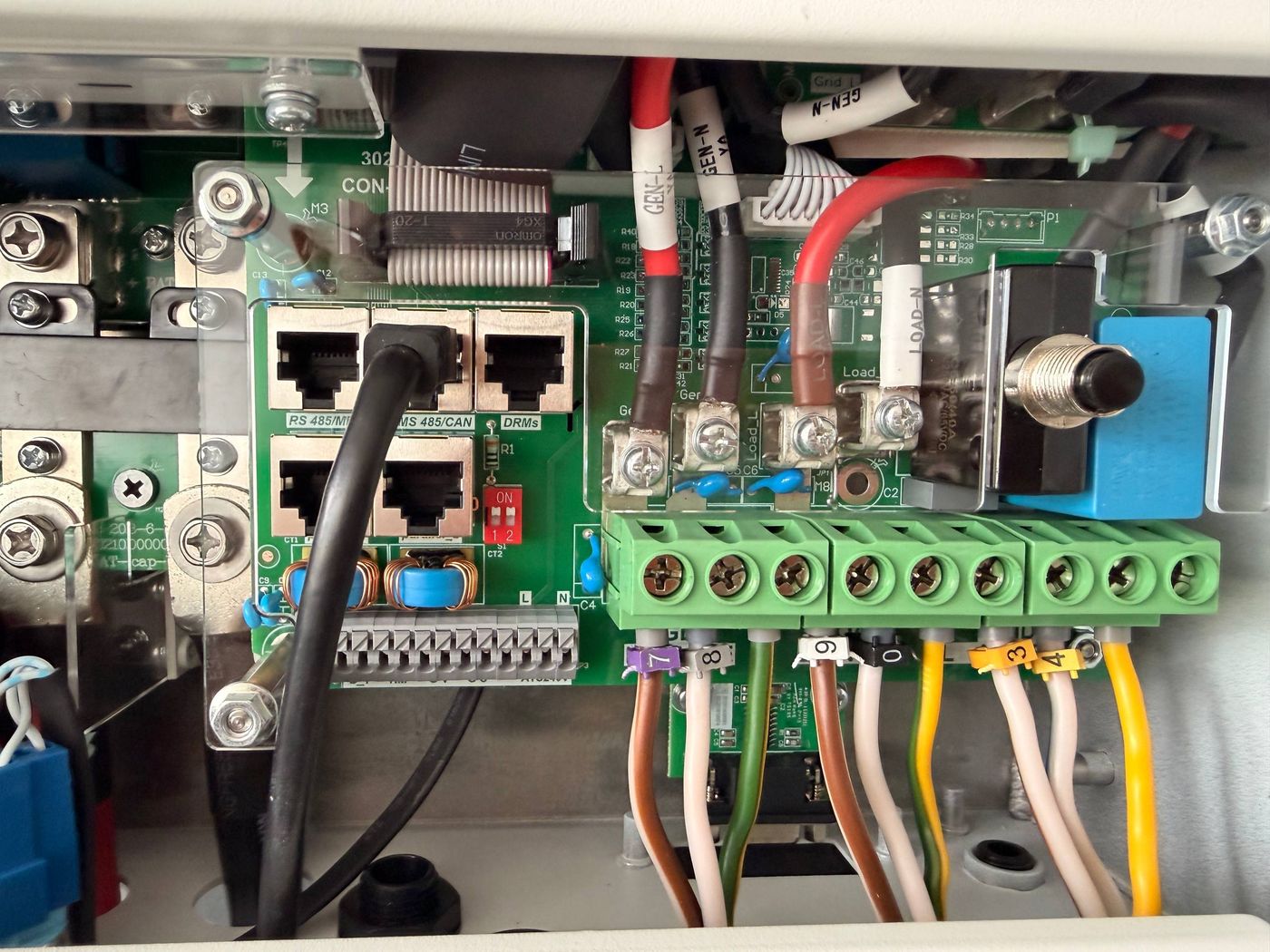

Щит гибридной станции, собранный нашими инженерами на компонентах FEEO — АВР FNTS-125, автоматы FE7-63 и FPV-63, предохранители FDS-32B, УЗИП:
Листайте фото вбок →
Три типовые ошибки
- AC-автомат в цепи постоянного тока — «работает», пока не попробует разорвать ток под нагрузкой.
- УЗИП без нормального заземления — прибор есть, защиты нет. Про контур — в статье о защите от перенапряжений.
- Один общий автомат на все стринги — при КЗ в одном стринге остальные продолжают питать аварию.
Соберём и подпишем щит под вашу схему — это часть нашей работы под ключ. Компоненты FEEO есть на складе.
