Что представляет собой инвертор?

Солнечные, резервные, автомобильные инверторы, системы бесперебойного питания (UPS), модели с зарядным устройством или чистой синусоидой — как не ошибиться с выбором? Если вы не уверены, какой тип устройства вам необходим, эта информация поможет принять верное решение!

Инвертор — это электронный прибор, предназначенный для преобразования постоянного тока (DC) в переменный (AC). Он может работать с различными источниками постоянного напряжения, включая аккумуляторы, солнечные панели, ветрогенераторы или микро-ГЭС, вырабатывающие DC-ток (например, через выпрямители или машины постоянного тока). В большинстве случаев инвертор не только меняет тип тока, но и регулирует уровень напряжения.

По сути, инвертор создает переменное напряжение с определенной периодичностью. Выходной сигнал может иметь:

• идеальную синусоидальную форму,

• модифицированную (аппроксимированную) синусоиду,

• импульсный характер.

Зарядные устройства функционируют в обратном режиме: они преобразуют переменный ток 220 В в постоянный для подзарядки аккумуляторов.

Ключевые требования к инверторам:

• высокая энергоэффективность (КПД),

• долговечность и отказоустойчивость,

• компактность и минимальный вес,

• устойчивость к гармоническим искажениям на входе,

• отсутствие помех для подключенного оборудования.

До развития мощной полупроводниковой электроники функцию инверторов выполняли электромеханические преобразователи. Они включали в себя двигатель, работающий на постоянном токе, который приводил в движение синхронный или асинхронный генератор, вырабатывающий переменный ток. Такие установки отличались большими габаритами, высоким уровнем шума и использовались преимущественно в промышленности и энергетике.

Современные инверторы представляют собой статические электронные устройства без подвижных элементов, обладающие высокой надежностью и КПД. В их основе лежат кремниевые тиристоры или мощные транзисторы, собранные по мостовой схеме. Их попеременное включение и отключение (в случае транзисторов) формирует колебательный процесс, преобразующий постоянный ток в переменный.

В зависимости от способа синхронизации инверторы делятся на два типа:

• Линейно-коммутируемые – работают в связке с внешними устройствами, задающими частоту;

• Автономно-коммутируемые – способны самостоятельно регулировать частоту выходного сигнала.

Ключевым узлом инвертора является коммутатор, который с определенной частотой меняет полярность подключения нагрузки к источнику постоянного тока, тем самым создавая переменное напряжение. Помимо коммутатора, в состав устройства входят:

• Схема управления (в современных моделях часто на основе микропроцессоров);

• Трансформатор (для коррекции уровня напряжения);

• Фильтры (для сглаживания формы сигнала до синусоидальной);

• Защитные и стабилизирующие модули.

Такой подход обеспечивает высокую точность преобразования и широкую сферу применения.  Про тренды рынка инверторного оборудования и подводные камни вы можете узнать подробнее в статье.

Классификация инверторов по:

1. назначению
2. принцу действия, схемотехнике
3.  величине входного и выходного напряжения
4. форме выходного напряжения
5. формфактору исполнения.

По назначению можно выделить следующие инверторы:

• батарейные (или аккумуляторные), которые преобразуют энергию от аккумуляторов

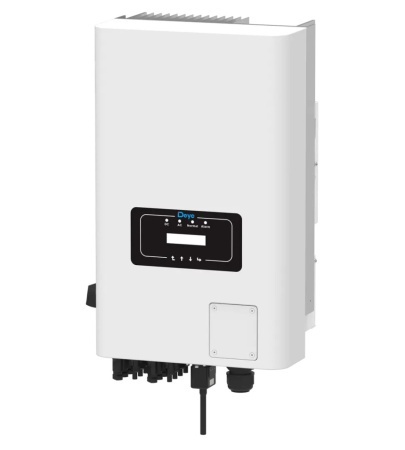

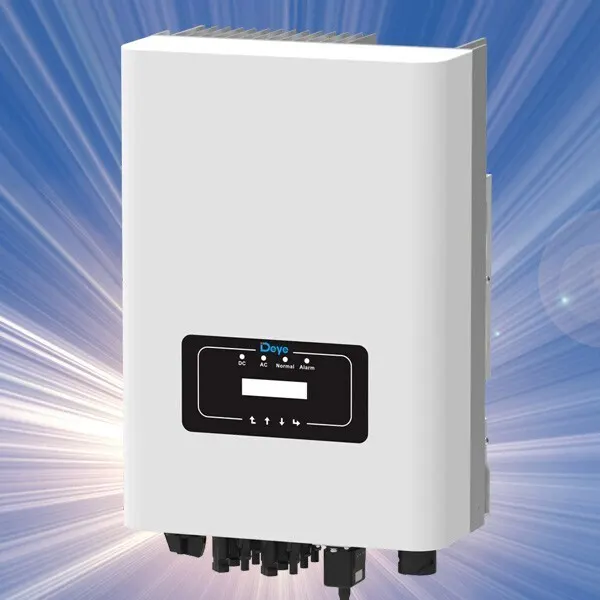

• солнечные фотоэлектрические инверторы, которые преобразуют постоянный ток от солнечных батарей
• инверторы для ветрогенераторов и микроГЭС
• гибридные инверторы, которые могут сочетать в себе функции вышеперечисленных инверторов
• комбинированные инверторы, которые в одном корпусе содержат инвертор, зарядное устройство от сети, солнечный контроллер, и т.п. Такие инверторы часто ошибочно называют гибридными, хотя они таковыми не являются.

Принцип действия и схемотехника

Преобразователи делятся на два типа: низкочастотные и высокочастотные. Основное различие заключается в рабочей частоте трансформаторов, повышающих напряжение. Это влияет на параметры токов и напряжений, при которых функционируют силовые ключи. В низкочастотных устройствах ключи работают при пониженном напряжении, но с увеличенной силой тока, что требует применения более мощных компонентов. В высокочастотных инверторах, наоборот, используются высоковольтные ключи, рассчитанные на меньшие токи. Как правило, транзисторы для низкого напряжения и высокого тока стоят дороже, чем их высоковольтные аналоги с малым током.

Особенности низкочастотных инверторов

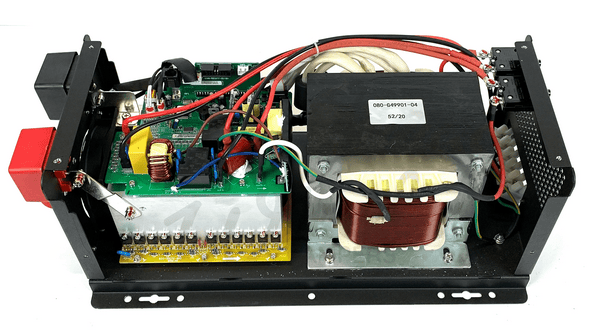

Низкочастотный инвертор сначала преобразует постоянный ток в переменный с низким напряжением и частотой, после чего повышает его до стандартных 220 В, 50 Гц с помощью трансформатора.

Преимущества:

• Простота конструкции.

• Возможность реализации защитных функций на низком напряжении.

• Высокая стабильность и надежность благодаря наличию трансформатора.

• Устойчивость к перегрузкам и импульсным воздействиям.

• Эффективное подавление высших гармоник в выходном сигнале.

Недостатки:

• Большие габариты и высокая стоимость трансформаторов.

• Относительно низкий КПД (обычно не более 90%).

• Постоянные потери в магнитопроводе, не зависящие от нагрузки.

• Снижение эффективности при работе на холостом ходу.

Современные улучшения в схемотехнике

Благодаря последним разработкам удалось повысить КПД низкочастотных инверторов до 90–95%. Это стало возможным за счет:

• Использования тороидальных трансформаторов (применяются в устройствах Studer, SMA, МАП-Энергия, TBS Electronics, Victron Energy).

• Оптимизации режимов работы MOSFET-транзисторов.

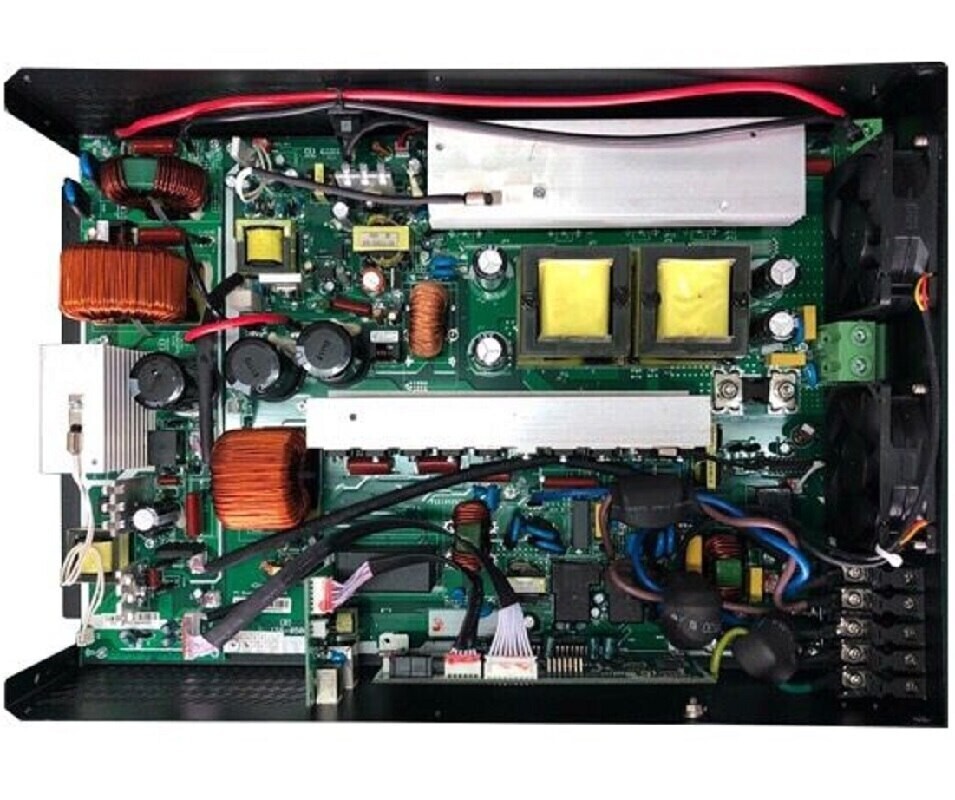

Принцип работы высокочастотного инвертора

Высокочастотный инвертор преобразует постоянный ток в переменный за два ключевых этапа:

1. Повышение напряжения с помощью высокочастотного DC-DC преобразователя. На первом этапе низковольтный постоянный ток проходит через высокочастотный преобразователь, где сначала превращается в высокочастотный переменный ток с низким напряжением. Затем специальный трансформатор увеличивает его до высокого напряжения. После этого ток снова выпрямляется и фильтруется, превращаясь в постоянный с напряжением свыше 300 В.

2. Преобразование высоковольтного постоянного тока в переменный. На втором этапе полученное высокое напряжение постоянного тока трансформируется в переменный ток стандартной частоты (например, 220 В, 50 Гц). Перед подачей на нагрузку сигнал проходит через низкочастотный фильтр, обеспечивая стабильное синусоидальное напряжение.

Преимущества высокочастотных инверторов

Благодаря применению компактных высокочастотных магнитных сердечников и оптимизированной схемотехнике такие инверторы обладают высокой плотностью мощности и низкими потерями в режиме холостого хода. Их КПД значительно выше, чем у традиционных решений — в малых и средних фотоэлектрических системах пиковая эффективность может превышать 90%.

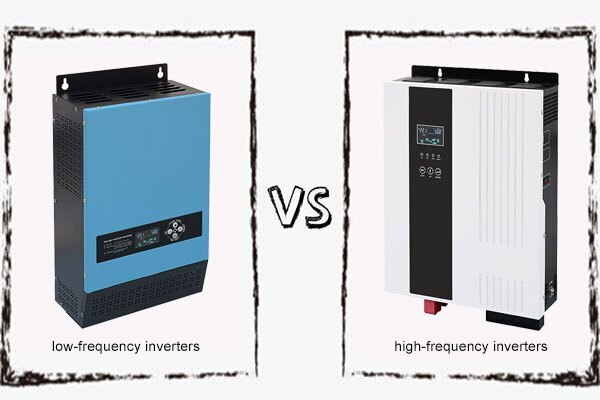

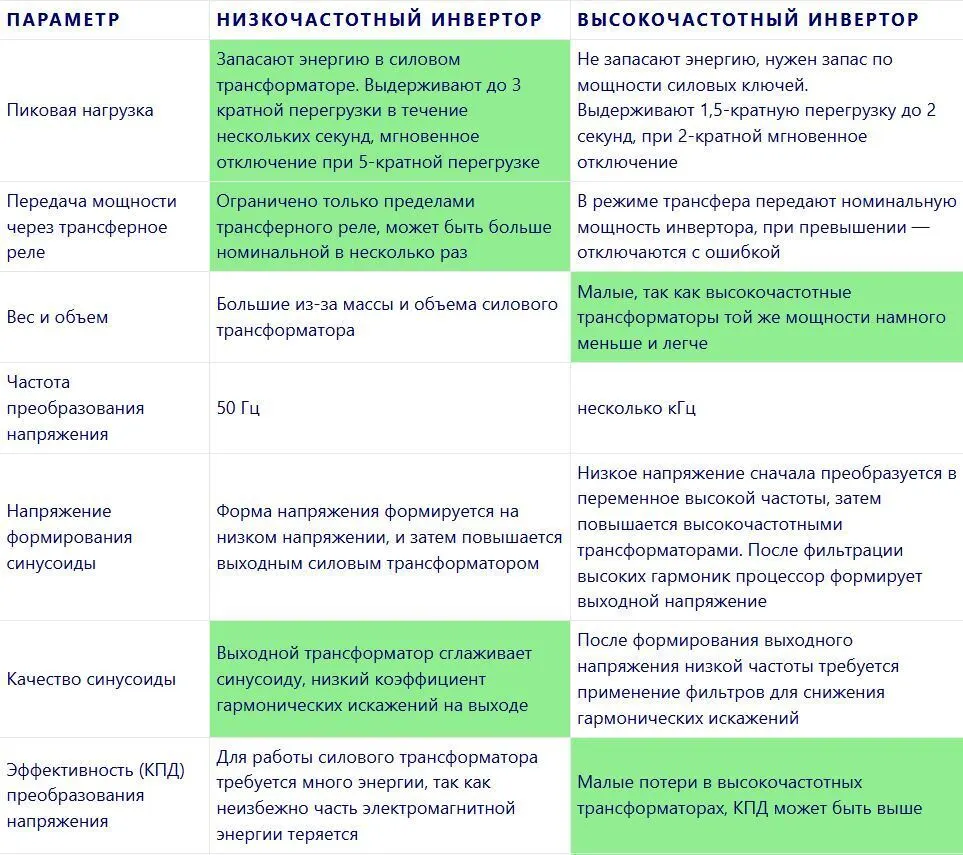

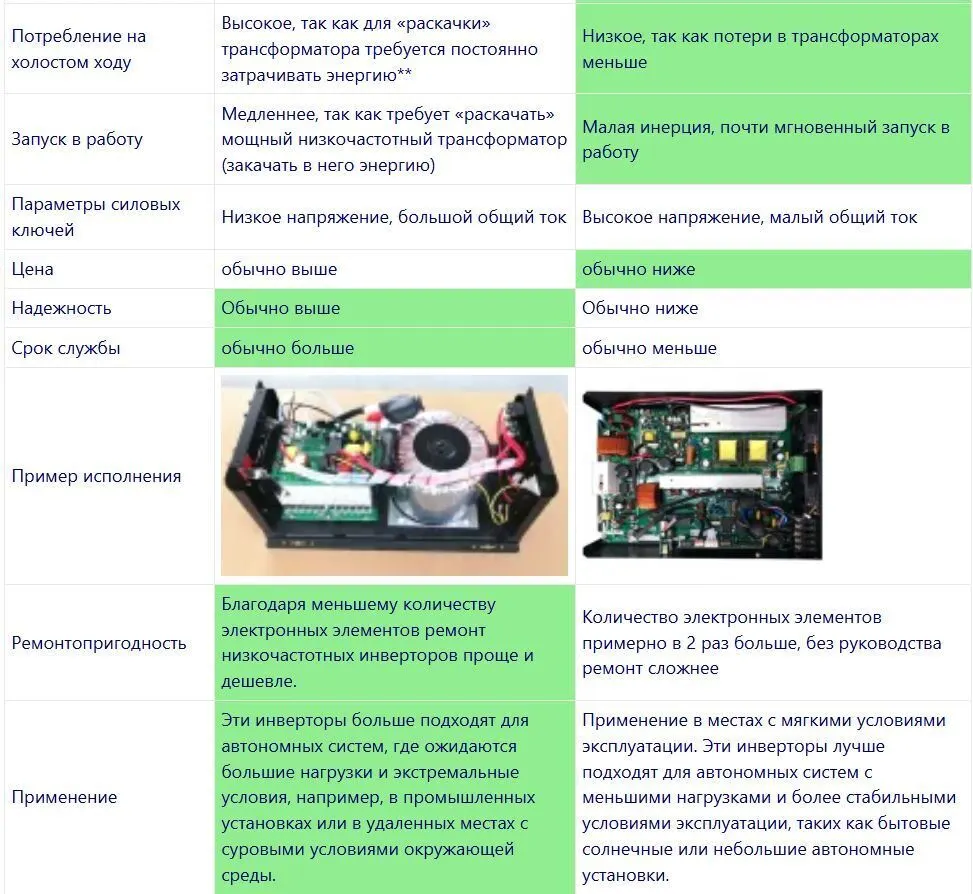

Сравнение характеристик низкочастотных и высокочастотных инверторов

Преимущества низкочастотных инверторов:

1. Высокая перегрузочная способность – способны кратковременно выдерживать токи, втрое превышающие номинальные значения, что позволяет без проблем запускать электродвигатели и индуктивные нагрузки. В отличие от них, высокочастотные модели часто выходят из строя при подобных нагрузках.

2. Повышенная надежность – благодаря использованию массивных трансформаторов на выходе, они устойчивее к перегрузкам и скачкам тока, тогда как высокочастотные аналоги основаны на уязвимых MOSFET-транзисторах.

Преимущества высокочастотных инверторов:

1. Экономичность – стоимость таких устройств ниже, чем у низкочастотных аналогов.

2. Компактность и легкость – отсутствие громоздкого трансформатора уменьшает габариты и массу, снижая затраты на транспортировку и упрощая монтаж.

3. Высокий КПД – эффективность преобразования энергии у них выше.

Несмотря на преимущества, они отличаются высокой ценой, большими размерами и значительным весом из-за массивного трансформаторного сердечника. Оборудование с высокими пусковыми токами (двигатели, насосы, компрессоры) лучше подключать к низкочастотным инверторам, так как запас энергии в их трансформаторах обеспечивает стабильный запуск. Высокочастотные модели оснащены электронными ключами, чувствительными к перегрузкам – даже при наличии защиты они нередко выходят из строя при резких скачках тока. Хотя высокочастотные инверторы содержат больше электронных компонентов, их габариты остаются меньшими за счет отсутствия трансформатора. Однако они плохо справляются с промышленными нагрузками – для питания мощных двигателей, насосов или кондиционеров предпочтительнее низкочастотные модели. В высокочастотных инверторах MOSFET-транзисторы требуют активного охлаждения и установки на радиаторы. Оптимальный вариант – низкочастотный инвертор, благодаря устойчивости к перегрузкам и надежности при работе с реактивными нагрузками. Высокочастотные модели подойдут для резистивных потребителей (освещение, электроника), но не рекомендуются для устройств с высокими пусковыми токами.

Особенности работы низкочастотных и высокочастотных преобразователей напряжения

Благодаря новым технологиям, реализованным в силовых инверторах, низкочастотный инвертор теперь может соответствовать или даже превосходить высокочастотный преобразователь по потреблению в режиме ожидания и максимальному коэффициенту нелинейных искажений.

Использование высокочастотных преобразователей

Высокочастотные инверторы нашли применение в сферах, где критичны компактность, энергоэффективность и быстрое время отклика. Их ключевые преимущества — малые габариты, сниженная масса, высокий КПД и мгновенная реакция на изменения нагрузки. Такие устройства востребованы в авиакосмической отрасли, оборонной промышленности и электротранспорте, где строгие требования к весу и размерам оборудования сочетаются с необходимостью высокой производительности. Кроме того, эти преобразователи активно внедряются в области возобновляемой энергетики, включая солнечные и ветровые электростанции, обеспечивая экологичное преобразование энергии с минимальными потерями.

Области применения низкочастотных инверторов

Низкочастотные инверторы отличаются стабильностью выходного сигнала и низким уровнем электромагнитных помех, что делает их идеальными для оборудования, чувствительного к качеству электропитания. Они применяются в медицинской технике, лабораторных приборах, телекоммуникационном оборудовании и других сферах, где важна бесперебойная работа. Также они подходят для систем, где не требуется минимизация габаритов, но необходима долговременная надежность и устойчивость к перегрузкам.

Входное и выходное напряжение инверторов

Входное напряжение преобразователя обычно соответствует номиналу аккумуляторной батареи. Традиционно используются значения, кратные 12 В (12, 24, 48 В), реже — 36, 72 или 96 В. Мощные модели (от 10 кВт и выше) часто рассчитаны на высоковольтные батареи (220–800 В постоянного тока). Выбор входного напряжения зависит от мощности инвертора: чем она выше, тем целесообразнее использовать большее напряжение для снижения токовой нагрузки. Это позволяет уменьшить сечение кабелей и стоимость защитной аппаратуры. Оптимальный ток заряда/разряда для большинства систем не должен превышать 150 А, хотя в отдельных случаях допустимы значения до 300 А. Современные литиевые аккумуляторы с BMS имеют ограничения по току, что также влияет на выбор инвертора.   Подробнее в статье " Battery Management System (BMS) для литиевых аккумуляторов"

Выходное напряжение чаще всего составляет 230 В (50 Гц), но в Северной Америке стандартом является 120 В (60 Гц). Для создания трехфазной сети (380/400 В) требуется три синхронизированных инвертора с фазовым сдвигом 120°. Некоторые производители объединяют их в единый корпус, но функционально это остаются три независимых модуля.

Важно учитывать, что бюджетные модели не поддерживают синхронизацию, поэтому их нельзя использовать в трехфазных системах. В нашем каталоге предусмотрена фильтрация по этому параметру, что упрощает подбор оборудования для параллельного включения или работы с фазовым сдвигом.

Современные бытовые инверторы представлены двумя основными категориями:

1. Устройства с чистой синусоидой на выходе

2. Преобразователи с модифицированной синусоидой

Эти разновидности существенно отличаются по характеристикам выходного сигнала, сфере применения и стоимости.

Форма напряжения играет ключевую роль при подключении различных типов нагрузки:

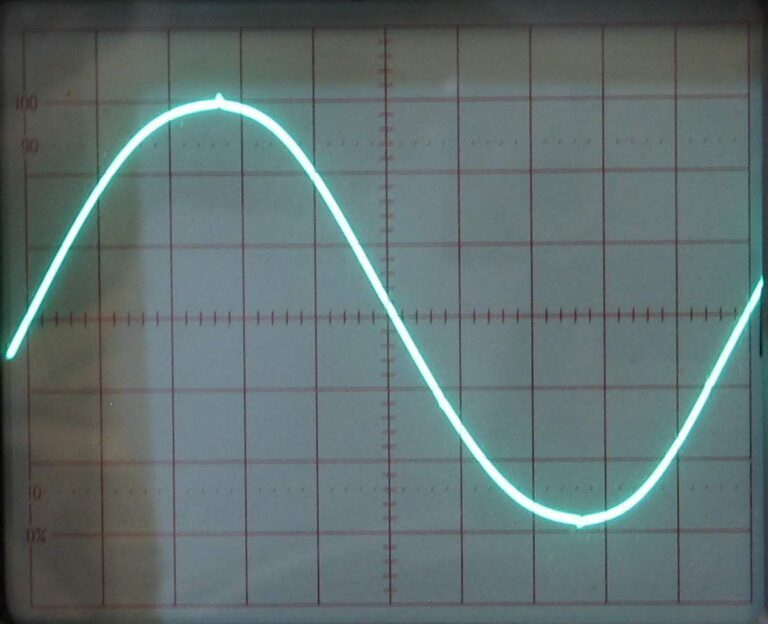

• Чистая синусоида – оптимальный вариант для питания  чувствительной электроники. Такие инверторы обеспечивают плавное изменение напряжения, аналогичное сетевому, что исключает помехи и гарантирует стабильную работу оборудования.

• Модифицированная синусоида – упрощенная форма сигнала, которая может вызывать электромагнитные наводки. Это ограничивает область применения подобных устройств.

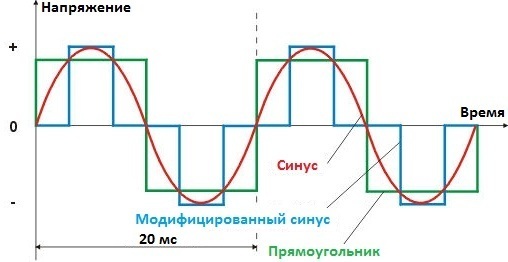

Простейшая форма переменного напряжения – прямоугольный сигнал (меандр) – практически не используется в серийных инверторах из-за чрезмерного уровня гармонических искажений. Бюджетные модели часто используют квазисинусоидальный сигнал, формируемый методом широтно-импульсной модуляции (ШИМ). Хотя эта технология широко применяется в телекоммуникациях, она не всегда подходит для питания точной электроники.

Ключевые преимущества чистой синусоиды:

• Минимальные гармонические искажения

• Полная совместимость с сетевым оборудованием

• Отсутствие посторонних шумов при работе

• Повышенная эффективность энергопотребления

Некоторые устройства (медицинская техника, аудиоаппаратура, серверное оборудование) могут вообще не функционировать с модифицированным сигналом. Инверторы с упрощенной формой сигнала существенно дешевле, но имеют ограничения:

• Подходят только для простых нагрузок (ТЭНы, инструменты с коллекторными двигателями)

• Могут вызывать гул в трансформаторных устройствах

• Создают помехи в работе цифровой техники

При выборе преобразователя важно учитывать характер подключаемого оборудования – ошибка может привести к некорректной работе или даже повреждению техники.

Как выбрать инвертор: чистая или модифицированная синусоида?

При выборе преобразователя напряжения важно определиться, нужен ли вам инвертор с чистой синусоидой или можно обойтись более доступным вариантом с модифицированным сигналом. От этого решения зависит не только стоимость оборудования, но и совместимость с вашими электроприборами.

Когда подойдет модифицированная синусоида?

Если вы планируете подключать простые устройства, такие как лампы накаливания, обогреватели или другие приборы без чувствительной электроники, инвертор с упрощенной формой сигнала будет оптимальным выбором. Его главное преимущество — значительно меньшая цена по сравнению с аналогами, генерирующими чистую синусоиду. Однако для питания техники, чувствительной к качеству напряжения (аудио- и видеотехника, холодильники, стиральные машины, насосы), модифицированный сигнал может оказаться неприемлемым. Резкие перепады напряжения в таком инверторе способны вызывать перегрев двигателей, повышенный шум при работе и преждевременный износ оборудования. В результате экономия на инверторе может обернуться дополнительными расходами на ремонт или замену техники.

Устройства с электродвигателями (компрессоры, насосы, стиральные машины) и современная электроника (компьютеры, принтеры, зарядные устройства) требуют стабильного синусоидального напряжения. При использовании модифицированного сигнала:

• Мощность двигателей падает на 20–30%, а разница преобразуется в тепло, сокращая срок службы.

• Возрастает уровень шума при работе.

• Для надежной работы требуется инвертор с запасом мощности в 2–3 раза.

Даже если ноутбук работает от аккумулятора, его зарядное устройство будет эффективнее и долговечнее при питании от чистой синусоиды. Если вы подключаете только простые приборы — модифицированная синусоида станет выгодным решением. Но для чувствительной техники и устройств с электродвигателями чистый синус — необходимость, которая окупится за счет долгой и стабильной работы оборудования.

Разница в энергопотреблении синусоидальных и несинусоидальных инверторов

Одно из ключевых различий между инверторами с чистой синусоидой и модифицированной синусоидой — это их собственное энергопотребление. На практике инверторы с упрощенной формой сигнала (квазисинусоида или меандр) малой мощности обычно расходуют меньше энергии на поддержание своей работы. Это объясняется более простой схемой управления силовыми транзисторами. В то же время синусоидальные инверторы требуют больше энергии для формирования плавного сигнала, поскольку их схемотехника сложнее. Однако с ростом мощности разница в собственном потреблении уменьшается, и при нагрузках в несколько киловатт оба типа устройств расходуют примерно одинаковое количество энергии. Главный недостаток несинусоидальных инверторов — сниженная эффективность подключенного оборудования. Коэффициент полезного действия системы «инвертор + нагрузка» при использовании чистого синуса оказывается значительно выше. Как следствие, при питании от квазисинусоидального инвертора аккумулятор отдает меньше полезной энергии. Для обеспечения того же времени работы батарея будет разряжаться сильнее, что ускоряет ее износ. Частые глубокие разряды приводят к преждевременному выходу аккумулятора из строя, сводя на нет экономию от покупки более дешевого инвертора. В долгосрочной перспективе это выливается в дополнительные расходы на замену АКБ.  Про типы АКБ  вы можете в данной статье "Типы аккумуляторных батарей"

Разновидности корпусов инверторов

Инверторы выпускаются в различных конструктивных исполнениях:

1. Настенные модели – предназначены для фиксации на вертикальных поверхностях вблизи от подключаемого оборудования. Отличаются компактными размерами и ограниченной мощностью, что делает их идеальными для резервного питания газовых котлов и других бытовых устройств.

2. Напольные (tower) – имеют вертикальную компоновку и устанавливаются на ровное основание. Включают как компактные моноблоки (для размещения на полу или столе), так и крупногабаритные промышленные шкафы. Некоторые модификации оснащаются встроенными литиевыми аккумуляторами.

3. Стоечные (rack) – выполнены в горизонтальном формате для интеграции в стандартные 19-дюймовые серверные шкафы. Основная сфера применения – IT-инфраструктура, системы связи и автоматизированные производственные линии.

4. Универсальные (tower/rack) – поддерживают смену конфигурации (вертикальная/горизонтальная), что позволяет использовать их как автономные напольные устройства или компоненты стойки.

Классификация инверторов по мощности и количеству фаз

Инверторы делятся на однофазные и трехфазные. В большинстве бытовых случаев достаточно однофазной модели.

Диапазоны мощности:

• Несинусоидальные инверторы – от 150 Вт до 5 кВт.

• Синусоидальные инверторы – от 300 Вт до 20 кВт (редкие модели достигают 36 кВт).

При мощности свыше 10 кВт необходимо повышенное напряжение АКБ (от 48 В), иначе ток становится слишком высоким, требуя толстых кабелей. Например, при 10 кВт и 48 В ток превышает 200 А.

Категории инверторов по мощности:

1. Малой мощности (до 3 кВА) – однофазные, для бытовой техники (ПК, холодильники, котлы, насосы) и малых офисных сетей.

2. Средней мощности (до 20 кВА) – одно- или трехфазные, для телекоммуникаций, медицинского оборудования, защиты домашних и офисных сетей.

3. Большой мощности (от 20 кВА до 500 кВА) – трехфазные, промышленные решения для ЦОДов, производственных линий.

Помимо цены за ватт, важно учитывать:

• Надежность и КПД.

• Уровень электромагнитных помех.

• Реактивную мощность и собственное потребление.

• Номинальная мощность – стабильная нагрузка, которую инвертор выдерживает долгое время.

• Пиковая мощность – кратковременная перегрузка (в 2–3 раза выше номинала), необходимая для запуска устройств с высокими пусковыми токами (например, компрессоров или насосов).

Пример: Холодильник с номиналом 300 Вт при запуске требует до 2100 Вт. Инвертор 1 кВт с пиковой нагрузкой 2 кВт не справится, поэтому нужна модель на 1,5–2 кВт.

Ошибки при выборе мощности

• Слишком слабый инвертор – не запустит нагрузку.

• Избыточно мощный инвертор – снижает КПД.

Например, при питании нагрузки 600 Вт от инвертора 5 кВт:

• Собственное потребление – 50–80 Вт (10% от нагрузки).

• Фактический КПД – около 60–65% вместо заявленных 80–85%.

• Потери составят ~240 Вт.

Вывод: Мощность инвертора должна соответствовать нагрузке, учитывая пусковые токи, но без чрезмерного запаса.

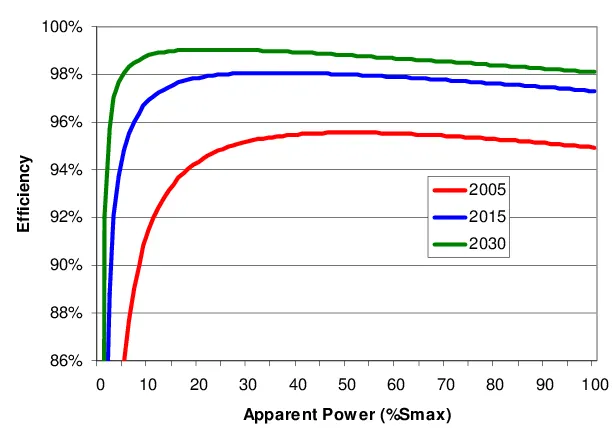

Кривые производительности инверторов: анализ и рекомендации. Динамика КПД инверторов в зависимости от технологического развития

На графике представлены сравнительные данные эффективности инверторов за 2005, 2015 и прогнозируемый 2030 год. КПД преобразования энергии зависит от множества факторов:

• Тип инвертора (низкочастотный/высокочастотный);

• Применяемая схемотехника и качество электронных компонентов;

• Конструктивные особенности трансформаторов, дросселей и катушек индуктивности.

Ключевое влияние на эффективность оказывают входное напряжение и уровень нагрузки. Напряжение ниже 24 В приводит к значительному снижению КПД. Наибольшая эффективность достигается при близких значениях входного (от аккумуляторов) и выходного (переменного тока) напряжений.

Практические аспекты выбора инвертора

Производители указывают максимальный КПД, достигаемый при определенной нагрузке. Однако реальная эффективность варьируется в зависимости от эксплуатационных условий. Пример 1: Зависимость КПД от входного напряжения

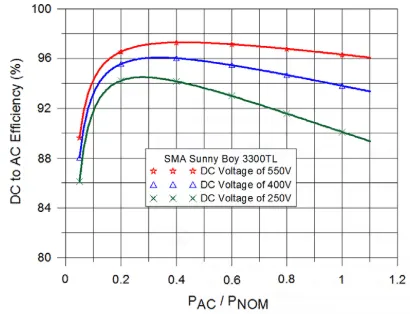

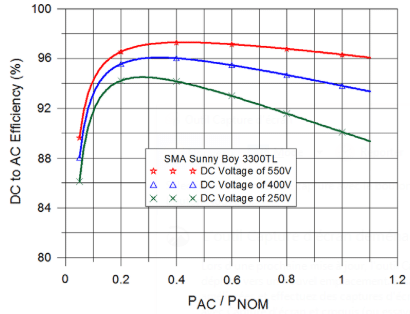

Сетевые инверторы   демонстрируют прямую корреляцию: чем выше входное напряжение, тем выше КПД. Например, потери в 12-вольтовых системах существенно превышают потери в 48-вольтовых. Дополнительные затраты включают:

• Увеличенное сечение кабелей (для низковольтных систем);

• Более дорогие защитные устройства (предохранители, автоматические выключатели), рассчитанные на высокие токи.

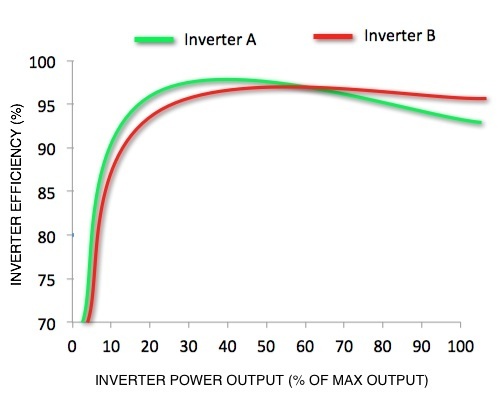

Пример 2: Важность анализа кривых эффективности перед покупкой

1. Оптимизация нагрузки

   • Инвертор, работающий на мощности ниже 20% от номинала, теряет эффективность. Например, для устройства на 4.5 кВт нагрузка 1.5 кВт (33% от максимума) смещает рабочую точку в зону низкого КПД.

   • В правильно спроектированной системе мощность не должна опускаться ниже 30% номинала, где кривая КПД остается стабильной (~95%).

2. Сравнение инверторов по реальной эффективности

   • Максимальный заявленный КПД не всегда отражает преимущества в конкретных условиях.

   • Инвертор с чуть меньшим пиковым КПД, но с лучшими показателями в широком диапазоне нагрузок (например, модель B против модели A) может оказаться выгоднее.

Выводы:

• Избегайте избыточной мощности инвертора – это приводит к работе в неоптимальном режиме.

• Учитывайте входное напряжение – высоковольтные системы экономичнее и требуют меньших затрат на инфраструктуру.

• Анализируйте кривые КПД – выбирайте модели с высокой эффективностью в предполагаемом диапазоне нагрузок.

Грамотный подбор инвертора минимизирует энергопотери и снижает эксплуатационные расходы.

Зависимость мощности инвертора от температуры

Мощность и КПД инвертора также обычно зависят температуры окружающей среды. Подавляющее большинство инверторов снижают мощности при повышении температуры. Номинальная мощность обычно указывается для 20°С, иногда в спецификациях указывается также мощность при 45°С.  Типичная зависимость мощности от температуры приведена на графике ниже. Нужно смотреть характеристики конкретного инвертора для точной информации о снижении мощности от температуры инвертора.

Уровень электромагнитных помех в инверторах

Любой инвертор, будучи электронным устройством, генерирует электромагнитные помехи. Эти помехи способны нарушать корректную работу чувствительного оборудования, такого как радиоприемники, аудиосистемы и видеотехника. Для минимизации подобных воздействий в конструкцию инверторов включают специальные фильтры, подавляющие шумы как в проводных цепях питания, так и в радиодиапазоне.

Бюджетные модели инверторов часто создают значительные помехи, тогда как продукция премиальных брендов лишена этого недостатка. Например, для питания высококлассной аудиоаппаратуры (hi-end) рекомендуется использовать инверторы европейских производителей, такие как Studer Innotec, зарекомендовавшие себя как надежные источники питания.

Помимо искажений и гармоник в напряжении, важно учитывать реактивную мощность инвертора. Отдельные модели, например, от Voltronic и Must Power, способны снижать коэффициент мощности (Cos φ) с 1 до 0,2–0,5, что может провоцировать посторонние шумы и гул в подключенном оборудовании, включая стабилизаторы напряжения.

Расчет необходимой мощности инвертора

Непрерывная мощность – это показатель, определяющий энергопотребление устройства в штатном режиме работы. Пусковая (пиковая) мощность – это энергия, требуемая для запуска оборудования. Например, электродвигатели (в насосах, холодильниках, кондиционерах) при старте потребляют в 3–5 раз больше энергии, чем в номинальном режиме.

Инверторы также имеют два ключевых параметра мощности:

• Номинальная – поддерживается в течение длительного времени.

• Пиковая – кратковременная перегрузочная способность (обычно в 2–3 раза выше номинала).

Низкочастотные инверторы с трансформаторной топологией лучше справляются с пиковыми нагрузками по сравнению с высокочастотными аналогами. Например, многие популярные высокочастотные модели выдерживают перегрузку в 1,5 раза в течение 2–5 секунд, но отключаются при двукратном превышении мощности.

Для подбора инвертора необходимо:

1. Суммировать мощность всех одновременно включаемых приборов.

2. Добавить запас 20–30% от полученного значения.

Важно: продолжительность работы от аккумулятора зависит не от мощности инвертора, а от емкости АКБ.

Применение инверторов в различных сферах:

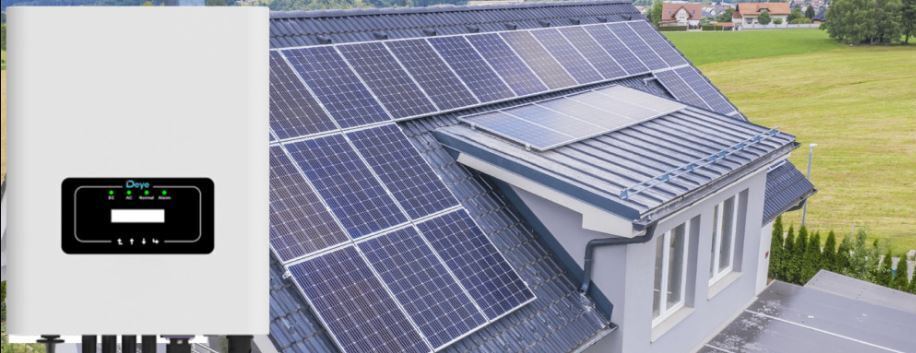

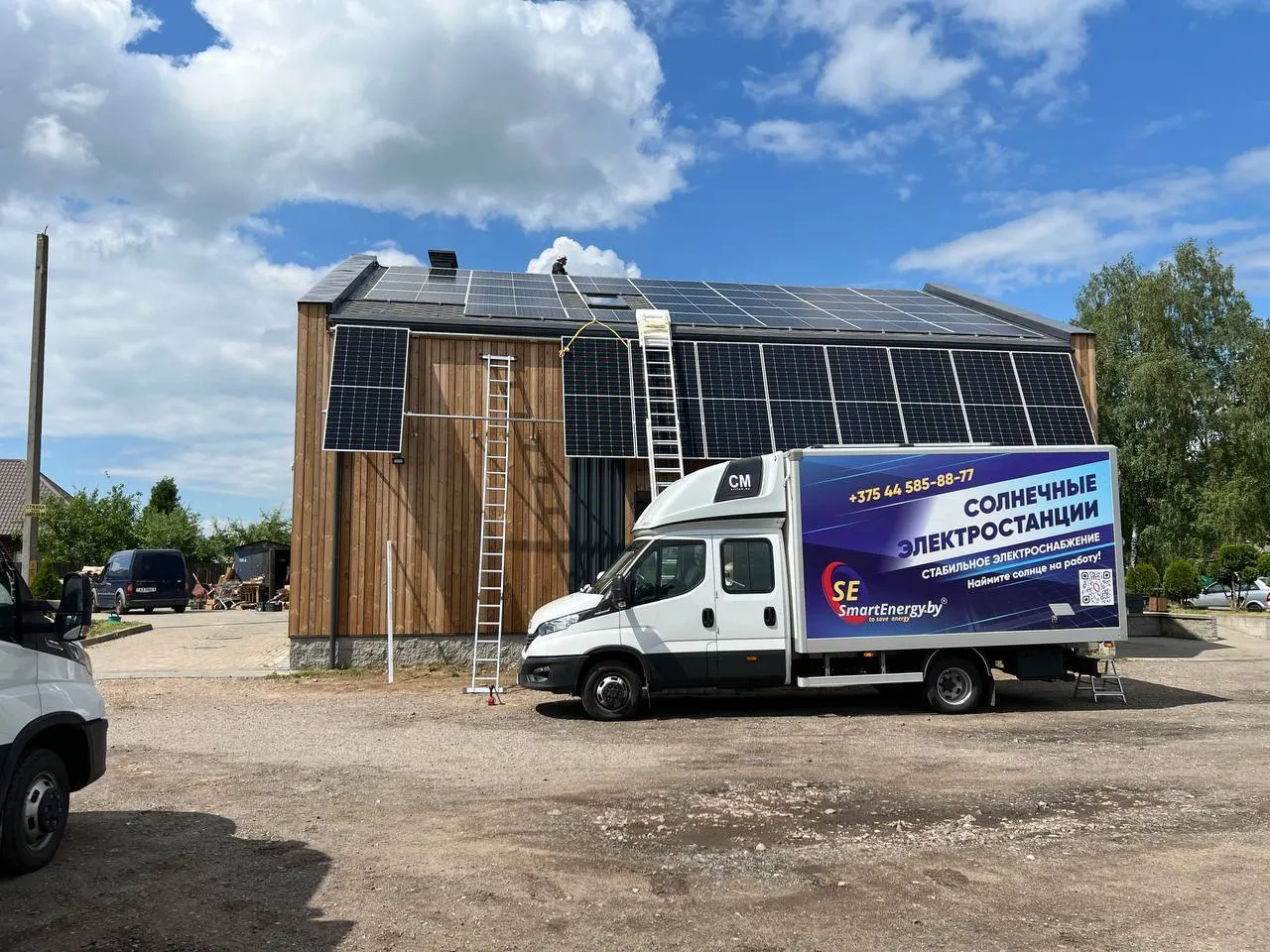

1. Автономные энергосистемы на основе ВИЭ

В системах с возобновляемыми источниками энергии (солнечные панели, ветрогенераторы)  электроэнергия изначально вырабатывается в виде постоянного тока (12В, 24В, 48В и др.) и накапливается в аккумуляторных батареях (АКБ). Однако большинство бытовых приборов работают от сети 220В переменного тока, поэтому для их питания требуется инвертор. Он преобразует постоянное напряжение от АКБ в стандартное переменное, обеспечивая совместимость с обычной техникой.

Выбор инвертора зависит от напряжения аккумуляторной системы – наиболее распространены модели на 12В, 24В и 48В. Чем выше входное напряжение, тем меньше потери в проводах и эффективнее работа системы.

2. Мобильное использование в автомобилях и караванах

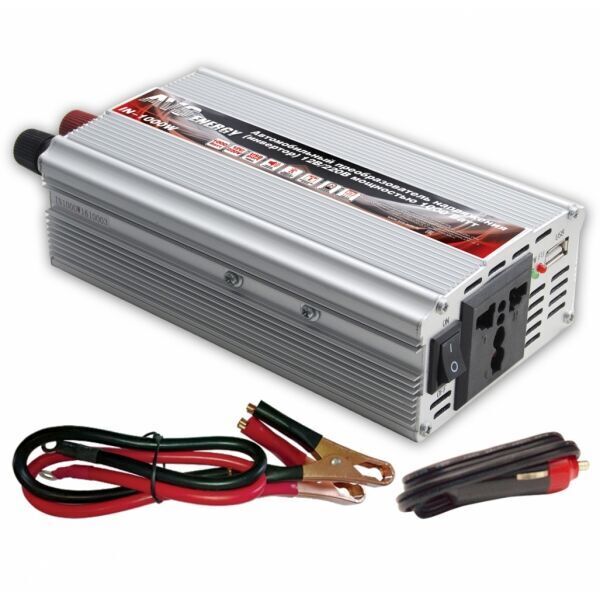

Если вам нужно питать электронику в дороге, поможет автомобильный инвертор. Подключив его к штатному 12В аккумулятору машины, можно получить 220В для зарядки ноутбука, питания небольшого холодильника или других устройств.   Для увеличения автономности на автомобиль или автодом можно установить компактную солнечную панель, которая будет подзаряжать АКБ на стоянках. Дополнив систему инвертором, вы сможете использовать не только 12В-приборы (свет, вентиляторы), но и стандартные 220В-устройства.

3. Морские и речные суда (катера, яхты)

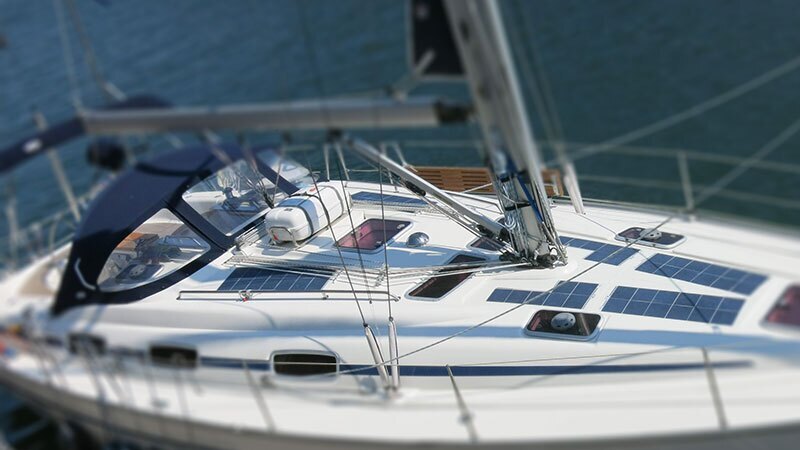

На лодках и яхтах также применяются гибридные энергосистемы: солнечные панели, ветрогенераторы или гидротурбины заряжают аккумуляторы. Однако без инвертора возможности такой системы ограничены – можно питать только 12В-оборудование (навигацию, освещение, помпы).

Установка инвертора позволяет:

• Использовать бытовые приборы (чайник, микроволновку, телевизор).

• Заряжать гаджеты без дополнительных адаптеров.

• Обеспечивать комфорт в дальних плаваниях без подключения к береговой сети.

Более подробно с данной темой вы можете ознакомиться в статье "Автономная энергия для путешествий: солнечные панели для автодомов"

4. Резервное электроснабжение дома

Инверторы часто применяются в системах бесперебойного питания (ИБП) для котлов, компьютеров и другой критичной нагрузки. В случае отключения сети они автоматически переключают питание на аккумуляторы, предотвращая сбои в работе оборудования.

Инверторы – универсальные устройства, которые расширяют возможности автономных энергосистем. Они позволяют:

• Преобразовывать постоянное напряжение от АКБ в 220В для бытовых приборов.

• Обеспечивать электропитание в поездках, на яхтах и в удаленных местах.

• Создавать резервные системы для аварийного электроснабжения.

При выборе инвертора важно учитывать его мощность, тип входного напряжения и наличие защитных функций (от перегрузки, перегрева, короткого замыкания).
Как правильно должна работать солнечная электростанция вы можете узнать в данной статье "Как правильно работает солнечная электростанция и почему важно избегать ошибок".

Оптимальная организация резервного электроснабжения с использованием инвертора

Хотя дизельные и бензиновые генераторы традиционно рассматриваются как основной резервный источник питания, современные инверторные системы с аккумуляторами предлагают ряд неоспоримых преимуществ:

1. Бесшумная работа – в отличие от генераторов, инверторы функционируют абсолютно бесшумно

2. Мгновенное переключение – обеспечивают бесперебойное питание без задержек на запуск

3. Экономичность – не требуют постоянных затрат на топливо

4. Экологичность – отсутствуют выбросы вредных веществ

Практические аспекты использования

При кратковременных отключениях электроэнергии (до 8-12 часов) инверторная система оказывается наиболее практичным решением. Даже при наличии генератора стоит учитывать важные нюансы:

• Ограничения по непрерывной работе – большинство бытовых генераторов с воздушным охлаждением не предназначены для работы более 4-6 часов без перерыва

• Эффективность при малых нагрузках – при мощности потребления менее 30% от номинала генератора наблюдается:

  • Повышенный расход топлива

  • Ускоренный износ двигателя

  • Образование нагара в цилиндрах

В таких случаях рациональнее питать маломощные нагрузки (освещение, электронику, системы связи) от инвертора, оставляя генератор для энергоемкого оборудования.

Особенности работы с аккумуляторными батареями

Главным ограничением инверторных систем является зависимость от емкости АКБ. При подключении мощных потребителей (свыше 1 кВт) время автономной работы существенно сокращается. Для расчета примерного времени работы можно использовать формулу:

Время работы (часы) = (Емкость АКБ (Ач) × Напряжение (В) × КПД системы (0,85)) / Мощность нагрузки (Вт)

Комплексная защита инверторов

Современные инверторные системы оснащаются многоуровневой системой защиты, включающей:

1. Защиту источников питания:

   • Контроль минимального напряжения АКБ

   • Защита от перезаряда батарей

   • Стабилизация входного напряжения

2. Защиту оборудования:

   • Автоматическое отключение при перегрузках (150-200% от номинала)

   • Термозащита от перегрева силовых элементов

   • Защита от короткого замыкания в цепи нагрузки

3. Дополнительные функции:

   • Регулировка выходного напряжения

   • Фильтрация помех

   • Режим "экономии" при малых нагрузках

Для оптимального подбора инвертора следует:

1. Определить суммарную мощность критически важных потребителей

2. Рассчитать необходимую емкость АКБ исходя из желаемого времени автономии

3. Учесть пусковые токи для оборудования с электродвигателями

4. Выбрать модель с запасом мощности 20-30%

Грамотно спроектированная гибридная система (генератор + инвертор) обеспечит максимальную надежность электроснабжения при различных сценариях отключения централизованного питания.

Типы инверторов в системах электропитания

Аккумуляторные (батарейные) инверторы выполняют преобразование постоянного тока (DC) от батарей в переменный ток (AC) стандартного напряжения 220 В. Если устройство дополнительно оснащено зарядным модулем для восстановления заряда АКБ от внешней сети, а также контроллером, отслеживающим параметры сетевого напряжения, то оно классифицируется как источник бесперебойного питания (ИБП).

В штатном режиме (при наличии стабильного сетевого напряжения) питание потребителей осуществляется напрямую от сети без потерь КПД. В аварийной ситуации – при отключении внешней электросети или отклонении её параметров от нормы – происходит автоматическое переключение на резервное питание: энергия от батарей поступает через инверторный модуль.

Современные ИБП часто оснащаются интеллектуальными системами управления, позволяющими:

• Оптимизировать циклы заряда/разряда батарей

• Синхронизироваться с альтернативными источниками энергии (солнечными панелями, генераторами)

• Дистанционно передавать данные о состоянии системы через GSM или Wi-Fi-интерфейсы

Такие устройства широко применяются в телекоммуникационных установках, медицинском оборудовании и системах промышленной автоматизации, где критично обеспечение бесперебойного электропитания.

Гибридные инверторы: особенности и принцип работы

Гибридные инверторы — это устройства, способные одновременно обеспечивать питание нагрузки как от внешнего источника переменного тока (централизованная сеть или генератор), так и от аккумуляторных батарей. Их ключевая особенность — возможность комбинированного использования разных источников энергии без перебоев в электроснабжении. Некоторые производители ошибочно называют «гибридными» инверторы, в которые интегрированы контроллеры заряда для солнечных панелей (СБ) или ветрогенераторов (ВГ). Однако, чтобы избежать путаницы, такие модели правильнее обозначать как «инверторы со встроенным контроллером заряда» для возобновляемых источников энергии.

Преимущества гибридных инверторов

1. Оптимизация энергопотребления – система автоматически снижает забор энергии из сети, если солнечные батареи или ветрогенератор вырабатывают достаточный объем электричества.

2. Бесперебойное питание – в отличие от автономных систем, гибридные инверторы не отключаются от сети, что исключает скачки напряжения и обеспечивает стабильную работу оборудования.

3. Гибкость использования – позволяют накапливать излишки энергии в АКБ для последующего применения, например, в ночное время или при падении генерации.

Современные гибридные инверторы часто поддерживают:

• Умное распределение нагрузки между источниками;

• Приоритизацию использования возобновляемой энергии;

• Интеграцию с системами мониторинга для анализа эффективности энергопотребления.

Такие решения особенно востребованы в частных домохозяйствах, коммерческих объектах и микроэнергосетях, где важно сочетать надежность централизованного электроснабжения с экономией и экологичностью альтернативных источников.

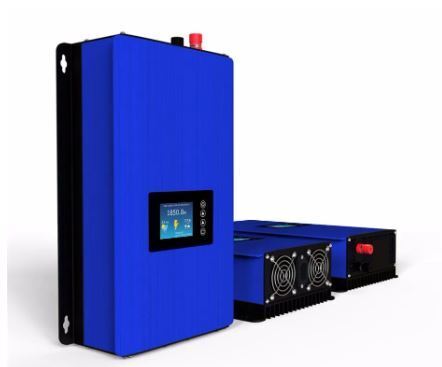

Сетевые инверторы: принцип работы и особенности

Сетевые (или grid-tie) инверторы — это устройства, предназначенные для  преобразования постоянного напряжения от возобновляемых источников энергии (например, солнечных панелей) в переменный ток с последующей подачей в централизованную электросеть. Их ключевая особенность — возможность прямой синхронизации с общественной сетью без необходимости использования аккумуляторов.

Как работает сетевой инвертор?

Устройство устанавливается между фотоэлектрическими модулями и сетью переменного тока. Его основная задача — согласование выходных параметров с характеристиками сети: частота, напряжение и фаза должны точно соответствовать действующим стандартам. При этом инвертор поддерживает напряжение на выходе чуть выше сетевого (на доли вольта), благодаря чему энергия от солнечных батарей приоритетно направляется в сеть и потребляется ближайшими электроприборами. Это позволяет минимизировать расход электроэнергии из централизованных источников, используя в первую очередь энергию солнца. Важная особенность сетевых инверторов — автоматическое отключение при пропадании напряжения в сети. Данная функция, известная как anti-islanding, исключает риск возникновения "островного режима" (неконтролируемой генерации), что гарантирует безопасность для ремонтных бригад, работающих на линиях электропередач.

Организация работы сетевых инверторов при авариях в электросети

Сетевые инверторы не могут функционировать без опорного напряжения, поэтому при аварии в сети они отключаются. Однако решение существует: можно подключить сетевой инвертор к выходу гибридного инвертора, который в аварийном режиме будет формировать стабильное напряжение, необходимое для его работы. Перед подключением необходимо убедиться, что гибридный инвертор поддерживает такую функцию. Далеко не все модели, даже среди гибридных, способны работать в таком режиме. В нашем интернет-магазине предусмотрен фильтр, позволяющий подобрать инверторы с этой возможностью. Однако даже при наличии совместимости важно учитывать, как гибридный инвертор регулирует выработку сетевого. Наиболее эффективный способ контроля — изменение частоты выходного напряжения. Современные сетевые инверторы запрограммированы на снижение мощности при повышении частоты. Это реализовано для защиты электрогенераторов в сети: при уменьшении нагрузки их частота слегка возрастает. Данную особенность можно использовать для управления сетевыми инверторами. Если гибридный инвертор увеличивает частоту на 0,5–2 Гц, это приводит к снижению или полному отключению генерации. При этом большинство потребителей не замечают таких незначительных колебаний. Некоторые гибридные инверторы не регулируют частоту, а управляют сетевыми моделями через сигнальный кабель. В этом случае оба устройства должны быть от одного производителя и использовать внутренний протокол связи. Это обеспечивает синхронизацию, но ограничивает выбор оборудования.

Таким образом, правильный подбор и настройка  инвертора позволяют сохранить работоспособность солнечной системы даже при авариях в централизованной сети. Звоните +375445858877 ,   наши опытные специалисты проконсультируют и подберут оптимальное решение для вашего объекта.
