Автономная энергия для путешествий: солнечные панели для автодомов
Коротко: на выходные со светом, телефонами и водяным насосом (300–500 Вт·ч в сутки) автодому хватает одной панели 200 Вт и батареи LiFePO4 12 В 100 А·ч. С компрессорным холодильником и ноутбуком (800–1 200 Вт·ч) нужно около 400 Вт панелей, батарея 12 В 200 А·ч и инвертор 1 000 Вт с чистым синусом. Контроллер заряда на крыше берут только MPPT: на низком солнце он отдаёт на 20–30 % больше, чем PWM.
Сколько солнечных панелей нужно автодому или кемперу
Мощность панелей считают от суточного расхода, а не от «чем больше, тем лучше». Сначала выписывают приборы и часы их работы, потом делят сумму на реальную выработку панели в вашем сезоне. Выработка на крыше машины хуже, чем у наклонной панели на доме: панель лежит плашмя, часть дня стоит в тени деревьев, а на стоянке автодом не всегда развёрнут на юг.
| Сценарий | Расход в сутки | Панели на крыше | Аккумулятор LiFePO4 | Инвертор |
|---|---|---|---|---|
| Выходные: свет, телефоны, водяной насос | 300–500 Вт·ч | 1 × 200 Вт | 12 В 100 А·ч (около 1,3 кВт·ч) | не нужен или 300 Вт |
| Неделя: плюс компрессорный холодильник, ноутбук | 800–1 200 Вт·ч | 2 × 200 Вт или 1 × 400 Вт | 12 В 200 А·ч (около 2,6 кВт·ч) | 1 000 Вт, чистый синус |
| Жизнь в автодоме: плюс кофемашина, фен, индукция | 2–3 кВт·ч | 3–4 × 200 Вт жёстких или больше | 24 В 200 А·ч (около 5,1 кВт·ч) | 2 000–3 000 Вт |
Цифры ориентировочные: точный расход зависит от приборов, замерьте их ваттметром. Для расчёта ёмкости берите рабочую глубину разряда LiFePO4 80–90 %, а не полную паспортную ёмкость.
Пример расчёта для второй строки таблицы. Холодильник на 40–50 л потребляет около 400–600 Вт·ч в сутки, ноутбук и телефоны — ещё 150–250 Вт·ч, свет и насос — около 150 Вт·ч. Итого 700–1 000 Вт·ч, с запасом 20 % — до 1 200 Вт·ч. В июне на оптимально наклонённый киловатт панелей в Минске приходится 134,3 кВт·ч за месяц, то есть около 4,5 кВт·ч в сутки на 1 кВт. Панель 200 Вт даст 0,2 × 4,5 ≈ 0,9 кВт·ч, а плашмя на крыше и с частичной тенью — условно 0,6–0,8 кВт·ч. Значит, на 1 200 Вт·ч в сутки летом нужны две панели по 200 Вт. В октябре выработка на киловатт — 62,8 кВт·ч в месяц, то есть около 2 кВт·ч в сутки, и те же две панели дадут уже меньше 0,8 кВт·ч. Для сентябрьских и октябрьских поездок мощность закладывают вдвое больше или рассчитывают на подзарядку от двигателя.
Свой расход и запас по дням без солнца можно прикинуть в калькуляторе автономности, а принципы построения автономной системы разобраны на странице автономной СЭС.

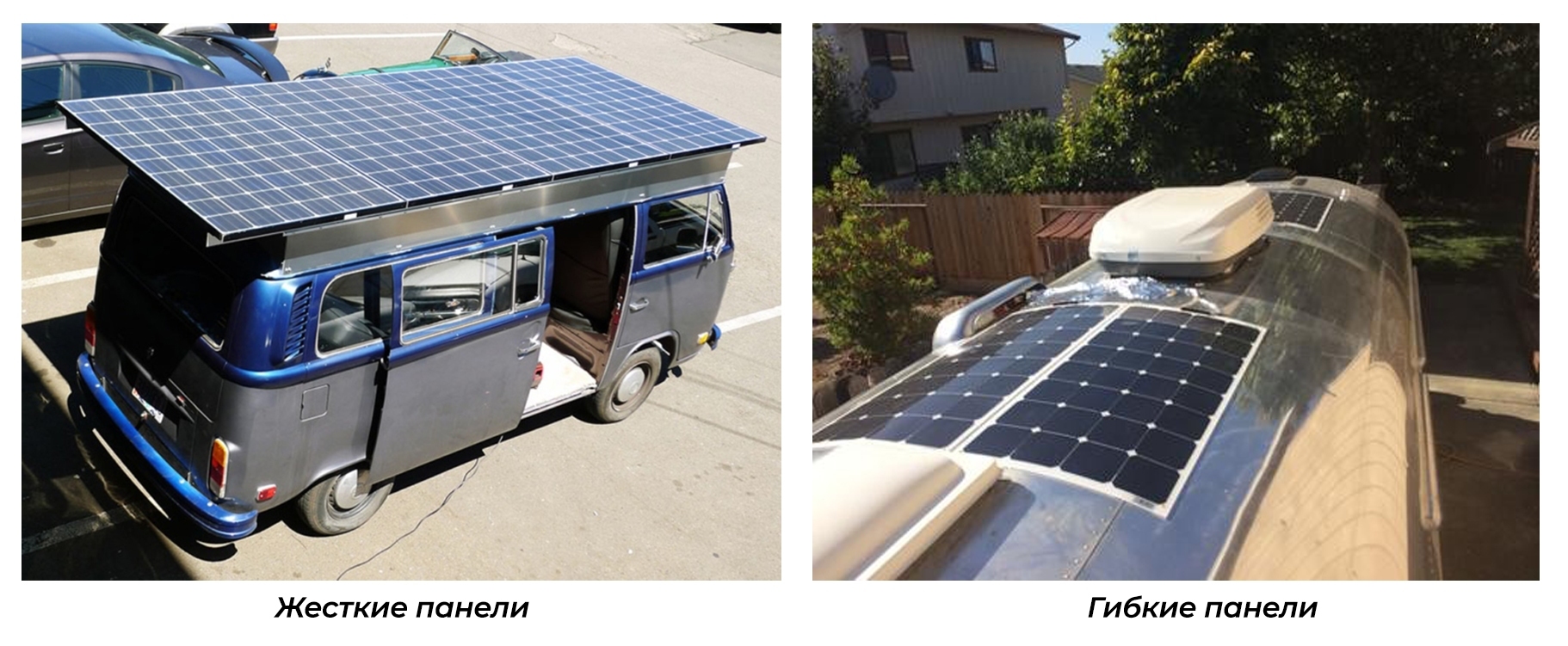

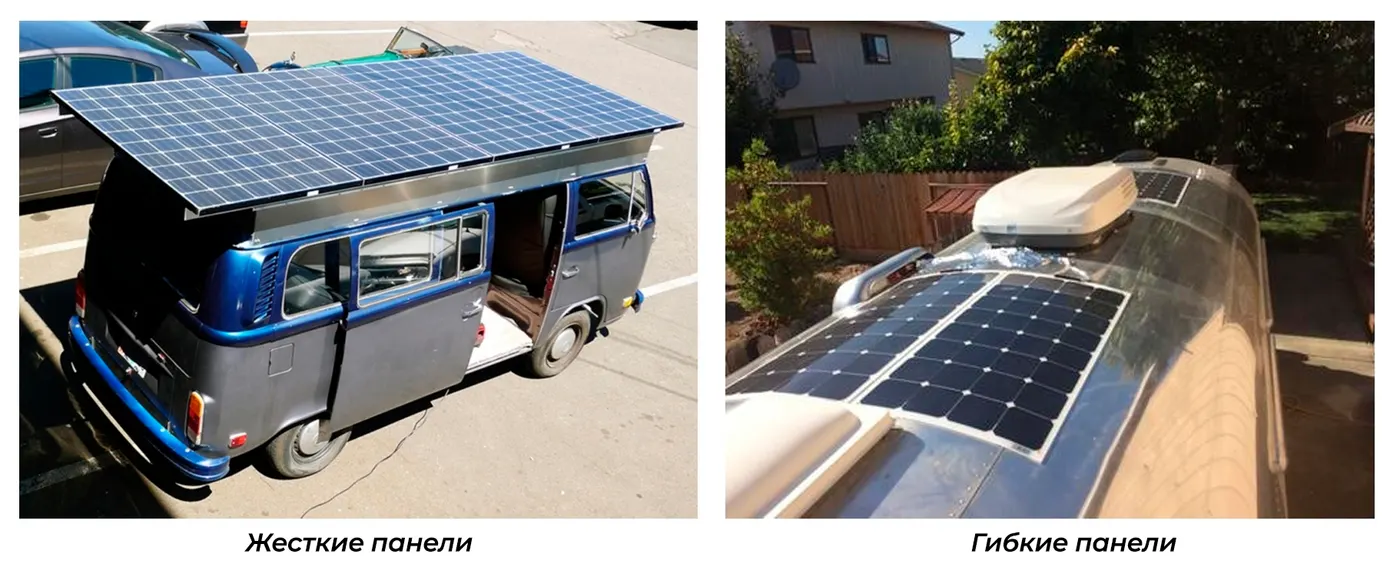

Гибкая солнечная панель на крышу кемпера или авто: когда она оправдана
Гибкая панель весит 2–3 кг, клеится на герметик и не добавляет высоты, поэтому её выбирают для низких фургонов, легковых прицепов и крыш с изгибом. Это единственный вариант, если по высоте или по массе жёсткая панель не проходит. Цена за ватт у неё выше, а КПД ниже, и к тому же она сильнее греется: без воздушного зазора под панелью выработка летом падает, а клей и слои ламинации стареют быстрее.
Жёсткая панель 400–450 Вт на алюминиевых кронштейнах с зазором 3–5 см охлаждается воздухом снизу, в жару отдаёт на 10–15 % больше и служит заметно дольше, но добавляет около 25 кг и высоту. Для кемпера, который ездит круглый год, выгоднее жёсткие модули; для сезонного отдыха и низкого фургона — гибкие. Подробнее о том, где гибкие панели оправданы, написано в статье про гибкие солнечные панели.
| Параметр | Гибкая панель | Жёсткая панель |
|---|---|---|
| Масса | 2–3 кг на панель 100–200 Вт | около 20–25 кг на панель 400–450 Вт |
| Крепление | клей-герметик, без сверления | алюминиевые кронштейны, отверстия или клеевые основания |
| Нагрев и охлаждение | лежит вплотную к крыше, греется сильнее | зазор 3–5 см, воздух снизу |
| Срок службы | обычно заметно меньше, чем у стеклянной | рассчитан на 25 лет и более |
| Когда брать | низкий фургон, изогнутая крыша, жёсткий лимит по массе | круглогодичные поездки, максимальная выработка |
Из чего состоит комплект: контроллер, батарея, инвертор

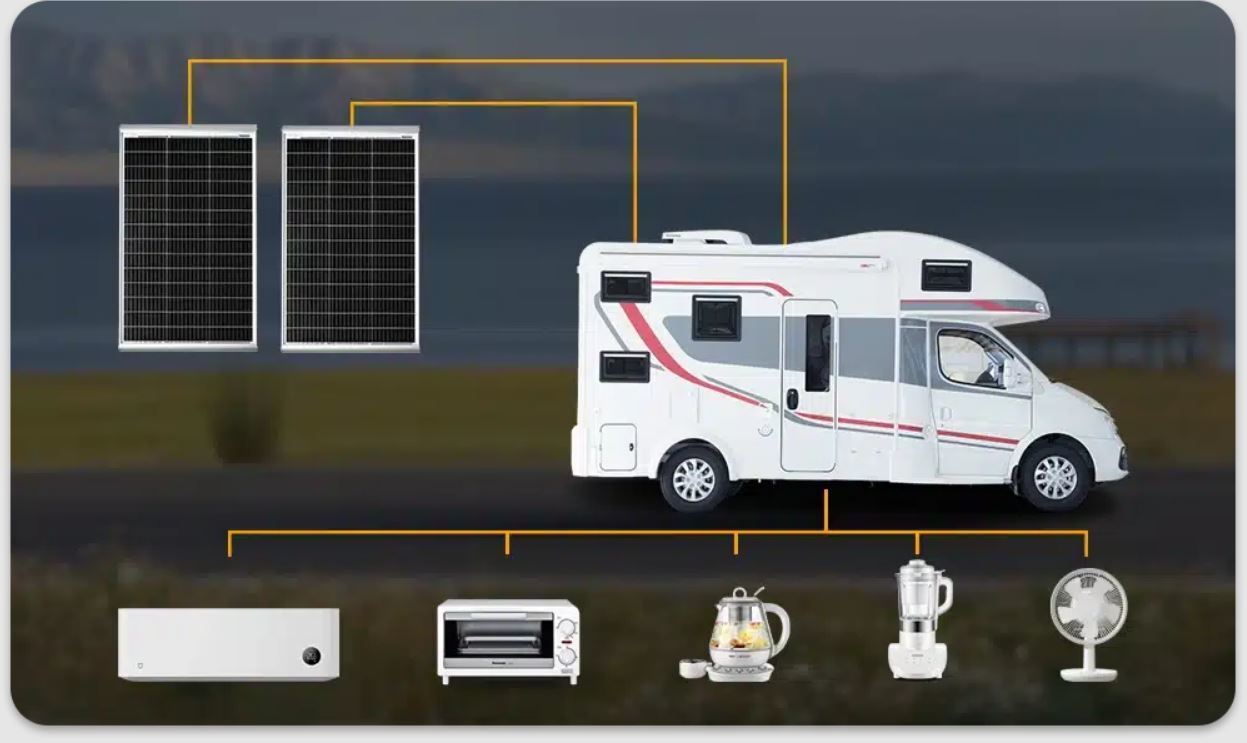

Любая солнечная система автодома — это панели, контроллер заряда, аккумулятор, защитная автоматика и, если нужна розетка 220 В, инвертор. Для движения по дорогам к ним добавляют DC-DC зарядное от альтернатора.
- Контроллер заряда. Только MPPT: он выбирает рабочую точку панели и позволяет ставить панели с напряжением выше батарейного. Разницу с PWM мы разбирали в статье PWM или MPPT. Контроллеры подбирают в разделе солнечных контроллеров заряда.
- Аккумулятор. LiFePO4 втрое легче свинцового при той же полезной ёмкости, допускает разряд до 80–90 % и держит тысячи циклов. Важное ограничение: заряд LiFePO4 при температуре ниже 0 °C запрещён, для зимних поездок нужна батарея с подогревом либо хранение в тёплом отсеке. AGM оправдан только при бюджете «на сезон». Модели 12 и 24 В — в разделе аккумуляторов.
- Инвертор. Нужен чистый синус, он питает ноутбук, зарядные устройства и электродвигатели без помех. Смотрите на ток холостого хода: дешёвые модели берут десятки ватт вхолостую, и за ночь это съедает заметную часть запаса. Включайте его только когда нужна розетка 220 В.
- DC-DC зарядное от альтернатора. Заряжает батарею в движении током 20–40 А и спасает в пасмурную неделю и осенью, когда панели дают мало.
- Защита. Предохранитель на плюсе батареи, предохранитель на каждой линии панелей, автоматы на выходе. В машине рядом топливо и вибрация, поэтому экономить на защите нельзя.
Схема целиком, с сечениями и последовательностью подключения, разобрана в статье про схему 12 В для автодома и каравана.
Как подключить солнечную панель в автодоме
Порядок подключения важен: контроллер нельзя включать без батареи. Классическая последовательность такая.
- Накройте панели непрозрачным материалом или отключите их разъёмы: на свету они выдают напряжение.
- Проложите силовой кабель батареи с предохранителем у плюсовой клеммы: предохранитель ставят как можно ближе к батарее.
- Подключите контроллер к батарее — сначала к ней, и только потом к панелям. Так он определит напряжение системы.
- Подключите панели к контроллеру кабелем, рассчитанным на ток и длину трассы, с коннекторами MC4 и обжимом, а не скруткой.
- Проверьте полярность и напряжение мультиметром до подключения и убедитесь по дисплею, что идёт заряд.
Две панели по 100–200 Вт можно соединить последовательно или параллельно. Последовательная схема даёт более высокое напряжение и меньший ток, поэтому кабель можно взять тоньше, но напряжение холостого хода суммы панелей, особенно на морозе, должно быть ниже допустимого входного напряжения контроллера — это указано в его паспорте. Параллельная схема лучше переносит затенение одной панели. Правила соединения панелей описаны в статье как соединять солнечные панели.
Ток на стороне 12 В большой: инвертор 1 000 Вт потребляет от батареи около 85–95 А с учётом КПД. Поэтому кабель инвертора делают коротким и толстым, сечение берут по таблице производителя, а на системе 24 В ток вдвое меньше. Работы с таким током лучше доверить электрику или установщику.

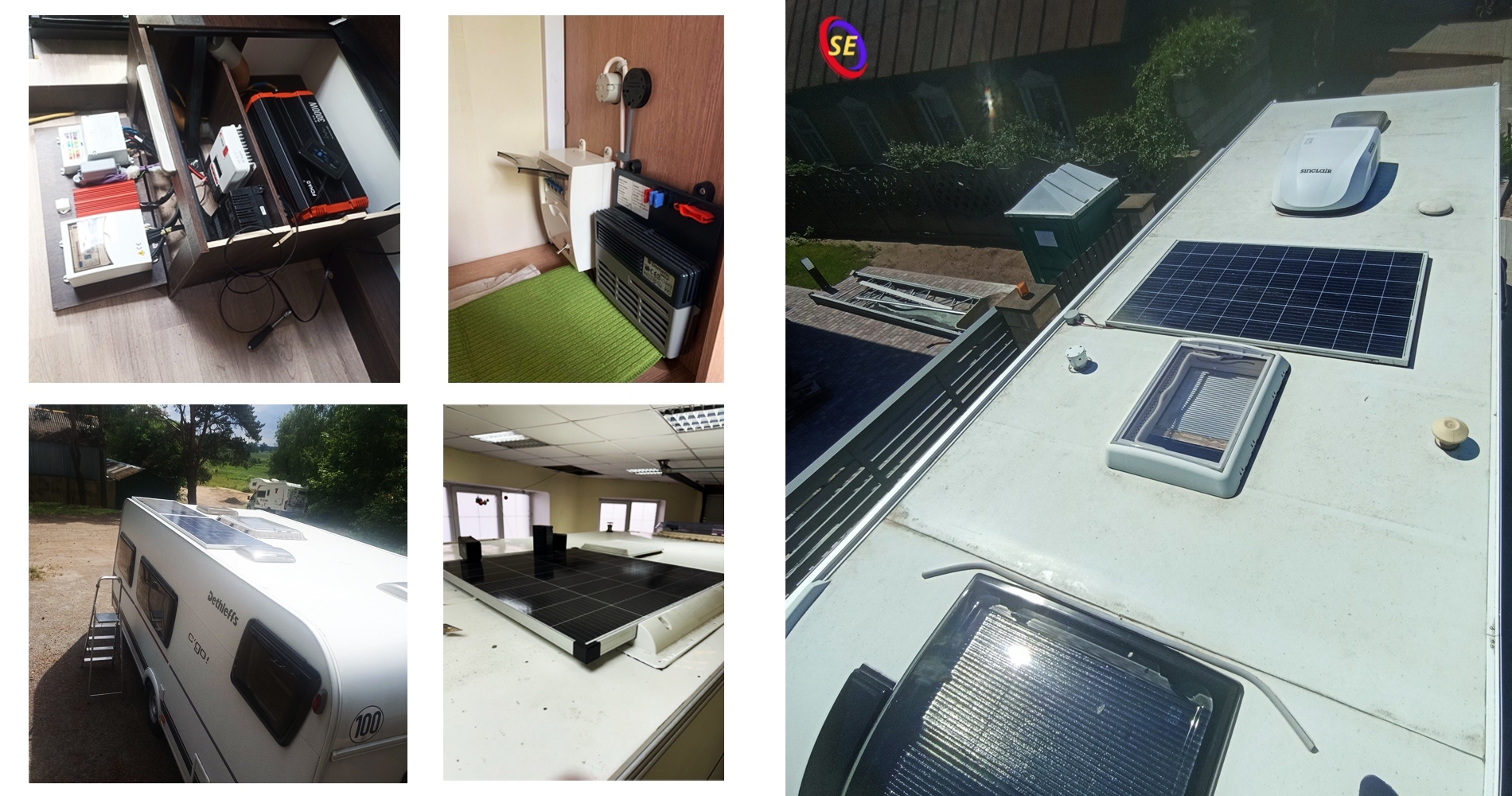

Установка солнечных панелей на крышу автодома
На крышу ставят панели так, чтобы они не мешали люкам, кондиционеру и вентиляции и не создавали тени друг для друга. Перед монтажом сверьтесь с допустимой массой и габаритной высотой автодома по документам и уточните, не требуется ли оформление изменений.
- Жёсткие панели крепят на кронштейнах к усиленным местам крыши, лучше всего — к закладным рамкам или клеевым основаниям, чтобы не пробивать верхний слой сэндвич-панели без необходимости.
- Гибкие панели клеят на очищенную и обезжиренную поверхность, края герметизируют; сверху оставляют вентиляцию по краю.
- Кабель в салон проводят через один герметичный кабельный ввод, а не через несколько отверстий; места сверления герметизируют и осматривают весной и осенью.
- Не ездите с раскрытыми складными панелями: их ставят на стоянке, а в дороге заряжает DC-DC от альтернатора.
Для консультации по установке на кемпер можно связаться с Евгением по телефону +375 29 269 2619; комплект подбирают под ваш автодом и режим поездок.
Солнечная панель для кемпинга и каравана без монтажа
Если автодом арендованный, а панель нужна только для кемпинга, ставить ничего на крышу не нужно. Складная портативная солнечная панель раскладывается на стоянке и соединяется с портативной зарядной станцией. На сколько суток поездки хватит холодильнику, мы считали в статье про автохолодильник от зарядной станции. Если вы выбираете между стационарным комплектом и переносным, ориентируйтесь на расход: до 300–400 Вт·ч в сутки хватает станции со складной панелью, дальше — стационарной системы.
Частые вопросы
Какие солнечные панели для автодома лучше: гибкие или жёсткие?
Для круглогодичных поездок и максимальной выработки — жёсткие 400–450 Вт на кронштейнах с зазором. Гибкие выбирают для низкого фургона или изогнутой крыши, когда жёсткая по высоте или массе не проходит.
Хватит ли одной панели 200 Вт на холодильник в кемпере?
Летом при стоянке на солнце — да: холодильник 40–50 л берёт 400–600 Вт·ч в сутки, а панель 200 Вт даёт условно 600–900 Вт·ч. В тени, в пасмурную неделю и осенью нужна вторая панель или подзарядка от двигателя.
Как подключить солнечную панель 12 В к аккумулятору в автодоме?
Только через MPPT-контроллер заряда: сначала подключают контроллер к батарее с предохранителем, затем панели. Напрямую панель к батарее не подключают из-за риска перезаряда и пробоя.
Какой аккумулятор ставить: AGM или LiFePO4?
LiFePO4: втрое легче при той же полезной ёмкости, разряд до 80–90 %, тысячи циклов. AGM оправдан только при ограниченном бюджете и при зарядке на морозе, которую литий без подогрева не допускает.
Можно ли ехать с раскрытыми складными панелями?
Нет. С панелями на ходу едут только со стационарно закреплёнными на крыше; складные ставят на стоянке, а в пути заряжают батарею DC-DC зарядным от альтернатора.
