Типы аккумуляторных батарей и области их применения

 Основное внимание уделено трём популярным типам аккумуляторов:

• Литий-ионные (Li-ion).

• Никель-металл-гидридные (Ni-MH).

• Свинцово-кислотные (AGM, GEL).

Современный рынок накопителей энергии предлагает три наиболее распространённых типа аккумуляторов:

• свинцово-кислотные
  • стартерные (автомобильные)
  •  AGM
  •  герметичные гелевые
  • герметичные гелевые с трубчатыми электродами (OPzV)
  • заливные с намазными пластинами (серия OPzS)
  • тяговые (обычно с жидким электролитом)
• щелочные
  • никель-железные
  • никель-кадмиевые
  • никель-металгидридные
• литий - ионные  (в последнее время цена на них снизилась и появились аккумуляторы с большим сроком службы — литий-железо-фосфатные).

Каждая из этих технологий обладает особыми характеристиками, определяющими сферу их использования. Преимущества и ограничения разных видов батарей рассмотрены в отдельных материалах – изучите их для детального сравнения.

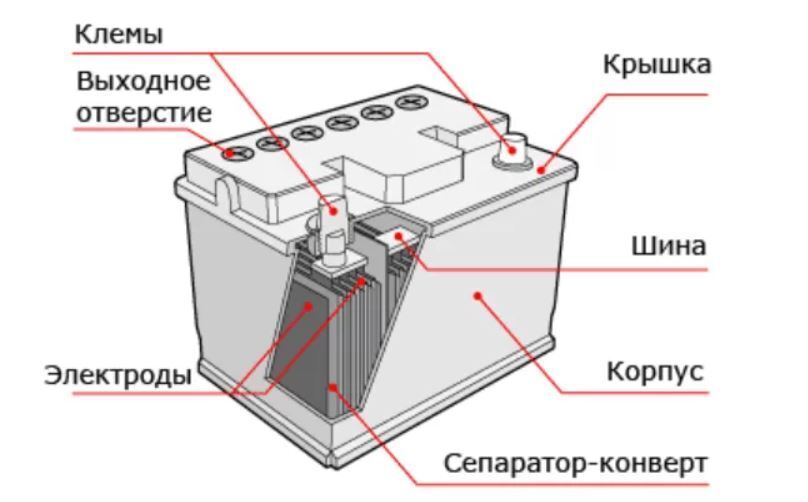

Свинцово-кислотные аккумуляторы

1. Популярные конструктивные решения
Наибольшее распространение получили свинцово-кислотные аккумуляторы,  представленные двумя основными модификациями:

• Классические модели с жидким электролитом.

• Современные герметизированные версии (набирающие популярность благодаря постепенному снижению стоимости).

2. Специализированные решения для автономных систем
Для стационарных энергосистем чаще применяются:

• Блочные конструкции из 2-вольтовых элементов (наиболее распространенный вариант.

• Менее популярные 6- и 12-вольтовые модели меньшей емкости.

География производства:

• Премиальный сегмент: европейские и американские производители (высокая стоимость).

• Бюджетные аналоги: китайские производители (цена ниже в 1,5-2 раза при сопоставимых характеристиках).

3. Тяговые и глубокоразрядные модели
Особенности специализированных аккумуляторов:

• Оптимизированы для циклических режимов работы.

• Включают как традиционные, так и герметизированные исполнения.

• Модификации deep cycle специально разработаны для автономных энергосистем.

Ключевые преимущества:

• Увеличенный срок службы (по сравнению с обычными герметизированными АКБ).

• Повышенная устойчивость к глубоким разрядам.

• Соответственно более высокая стоимость.

Особенности герметичных свинцово-кислотных аккумуляторов

Принцип работы и уникальные свойства.
Герметичные свинцово-кислотные АКБ работают по тому же принципу, что и традиционные автомобильные стартерные батареи. Эта проверенная временем технология сохраняет свою актуальность благодаря ряду уникальных характеристик, которые пока не могут быть воспроизведены в других типах аккумуляторов.

Экологические аспекты.
Несмотря на содержание токсичных компонентов (свинца и серной кислоты), требующих специальной утилизации, эти батареи обладают важным преимуществом - высокой степенью переработки. Свинец из отработанных аккумуляторов может быть использован повторно, что делает процесс их утилизации экономически выгодным.

Эксплуатационные характеристики.
Ключевые особенности работы:

• Медленный процесс заряда (в 5 раз дольше по сравнению с другими типами АКБ)

• Способность выдавать высокую мощность для энергоемких потребителей

Современные модификации.
Новым этапом развития технологии стали карбоновые свинцово-кислотные батареи, в которых:

• Используются специальные добавки в состав пластин

• Улучшена устойчивость к неполным зарядам и глубоким разрядам

• Увеличено количество возможных циклов заряда-разряда

Основные недостатки.
Главными минусами данной технологии являются:

• Значительный вес аккумуляторов

• Низкие показатели удельной энергоемкости

Причины популярности.
Несмотря на недостатки, широкое распространение этих АКБ объясняется:

• Доступностью сырьевых компонентов

• Простотой производственного процесса

• Значительно более низкой стоимостью по сравнению с альтернативными решениями

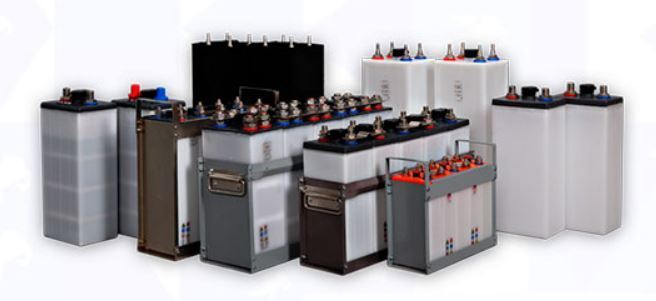

Щелочные аккумуляторы: особенности и применение

Кислотные аккумуляторы плохо переносят глубокий разряд, но хорошо заряжаются малыми порциями. В отличие от них, щелочные аккумуляторы не предназначены  для кратковременных подзарядок — их необходимо разряжать полностью перед зарядкой, иначе возникает "эффект памяти" (особенно выраженный у NiCd-батарей), снижающий емкость. Однако они стабильно отдают ток, составляющий около 10% от их емкости, и выдерживают полный разряд без ущерба.

При правильном обслуживании (регулярная промывка банок и замена  электролита раз в сезон) щелочные аккумуляторы могут служить до 20 лет или 1000–1500 циклов. Важно учитывать, что они плохо заряжаются малыми токами: ток проходит, но заряд не накапливается.

Применение в автономных системах.

Из-за этих особенностей щелочные аккумуляторы редко используют в системах с возобновляемыми источниками энергии (солнечные панели, ветрогенераторы), где зарядка происходит переменными, в том числе малыми, токами. В таких случаях чаще применяют NiCd- и NiMH-батареи — они дороже кислотных, но имеют длительный срок службы и стабильное напряжение при разряде.

Никель-металлгидридные (NiMH) аккумуляторы

NiMH-батареи появились в 1980-х как экологичная замена NiCd-аккумуляторам, содержащим токсичный кадмий. Их ключевые недостатки — высокий саморазряд (до 30% в месяц) и долгая зарядка (вдвое дольше, чем у литиевых и NiCd). Однако они менее подвержены "эффекту памяти" и не требуют полного разряда перед зарядкой, что делает их удобными для портативной электроники (фотоаппараты, плееры, фонари).

Никель-кадмиевые (NiCd) и никель-железные (NiFe) аккумуляторы

Аккумуляторы с жидким электролитом (NiCd, NiFe) дешевле герметичных аналогов, но требуют обслуживания и вентиляции из-за газовыделения. По стоимости хранения энергии они сопоставимы со свинцово-кислотными батареями.

Рекомендации по использованию щелочных аккумуляторов

Щелочные аккумуляторы (особенно NiFe) подходят для автономных систем с дизель-генератором, где возможен заряд большими токами. В таких условиях их недостатки (низкий КПД, невозможность зарядки малыми токами, "эффект памяти") нивелируются:

• Генератор обеспечивает мощный заряд, компенсируя низкий КПД.

• Глубокие циклы разряда предотвращают "эффект памяти".

• Быстрая зарядка сокращает время работы генератора.

Однако для систем с нестабильными источниками энергии (солнце, ветер) щелочные аккумуляторы неэффективны — малые токи не заряжают их, а просто рассеиваются. В таких случаях лучше использовать свинцово-кислотные или литиевые батареи.

Вывод: Щелочные аккумуляторы — надежное решение для систем с мощным зарядным устройством, но не для всех автономных установок. Их выбор зависит от условий эксплуатации и типа энергоисточника.

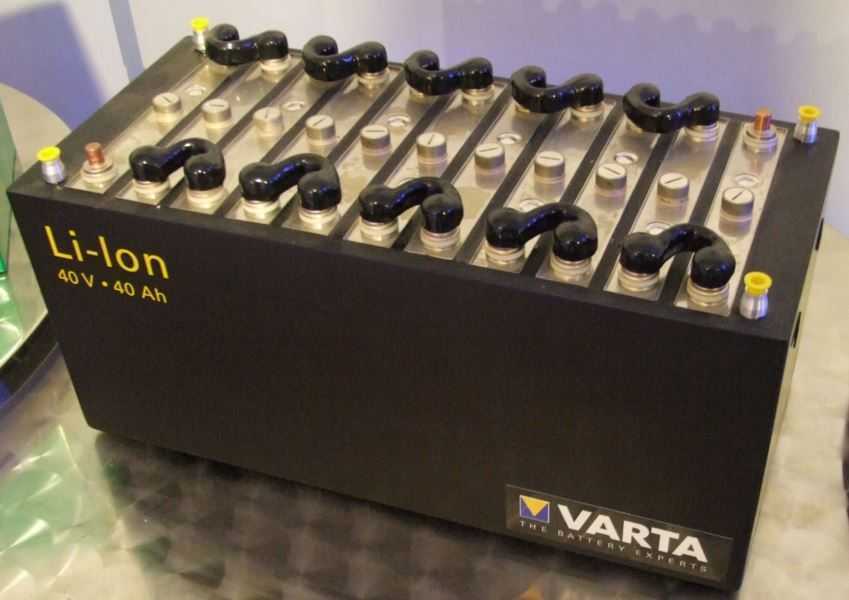

Литий-ионные и литий-полимерные аккумуляторы

Литий-ионные батареи представляют собой одну из самых динамично развивающихся технологий в области энергонакопления. Они нашли широкое применение в портативной электронике: смартфонах, планшетах, ноутбуках, носимых устройствах и другой компактной технике. Их ключевые преимущества:

• Высокая энергетическая плотность – способность хранить большое количество энергии при малых габаритах

• Длительное время автономной работы при маломощном потреблении

• Относительно низкий саморазряд

Однако высокая плотность энергии делает эти батареи уязвимыми к перегреву и  требует строгого контроля за процессом производства. Даже незначительные нарушения технологии (например, попадание примесей) могут привести к дефектам, что ярко проявилось в массовом отзыве батарей для ноутбуков Dell и Apple в 2006 году.

Для обеспечения безопасности Li-ion аккумуляторы оснащаются защитными схемами, которые:

• Прекращают заряд при достижении максимального напряжения

• Контролируют температурный режим

• Предотвращают глубокий разряд

Литий-полимерные (Li-Po) аккумуляторы

Эта модификация литий-ионной технологии отличается:

• Возможностью создания ультратонких форм-факторов (до толщины банковской карты)

• Лучшей устойчивостью к повышенным температурам (свыше 25°C)

• Использованием гелеобразного или твердого полимерного электролита

Несмотря на преимущества, Li-Po батареи существенно дороже традиционных Li-ion, что ограничивает область их применения случаями, когда критически важны компактность или гибкость формы.

Специализированные решения для энергосистем

Для стационарных систем электроснабжения наибольший интерес представляют:

1. Литий-железо-фосфатные (LiFePO4) аккумуляторы

   • Высокая термическая и химическая стабильность

   • Увеличенный срок службы (2000-5000 циклов)

   • Безопасность эксплуатации

   • Широкий температурный диапазон работы

На российском рынке появились доступные решения от производителя "Лиотех" емкостью от 250 А*ч, ориентированные на мощные автономные системы.

2. Литий-титанатные (LTO) аккумуляторы

   • Рекордный ресурс – до 25 000 циклов заряда-разряда

   • Быстрая зарядка (до 10 минут)

   • Работа в экстремальных температурах (-50°C до +60°C)

   • Высокая стоимость, оправданная в промышленных применениях

Практические рекомендации по выбору

Для бытовой электроники оптимальны традиционные Li-ion решения. В случаях, требующих особой надежности (медицина, промышленность) стоит рассмотреть LiFePO4. LTO-батареи пока остаются нишевым продуктом для специальных применений, где критически важен срок службы.Современные литиевые технологии продолжают развиваться, предлагая все более безопасные и эффективные решения для различных сфер применения.

Как выбрать правильную батарею?

Итак, главный вопрос — какая батарея наиболее подходит для моего случая? Ответ довольно прост, а предопределяется природой каждой из вышеперечисленных технологий аккумуляторов.

Для маленьких, маломощных электронных устройств

Литиевые аккумуляторы применяются в карманных компьютерах, мобильных телефонах, и т.п. Они обеспечивают быстрый заряд, малый вес и компактные размеры, и не требуют обслуживания. Обычно вы скорее замените свое электронное устройство, чем литиевая батарея выработает своей ресурс. Автомобильные адаптеры существуют для большинства этих электронных устройств, и эти же адаптеры можно использовать с 12V солнечной батареей (обычно мощностью до 10 Вт).

Для цифровых фотоаппаратов и камер, радиоприемников и фонариков

Здесь применяются NiMh аккумуляторы как замена стандартных алкалиновых элементов типа ‘AA’ или ‘AAA’. Они питают достаточно хорошо вспышки фотоаппаратов, доступны повсеместно и есть очень много зарядных устройств хорошего качества в любом специализированном магазине. Основным недостатком NiMh аккумуляторов является их неспособность сохранять заряд в течение длительного времени. В 2008 году появились новые технологии NiMh батарей, которые преодолевают эти недостатки (например PowerEx Imedion).

Когда дело доходит до заряда АА батарей, появляются много возможностей. Но лучше купить хорошее зарядное устройство. Многие зарядные устройства, которые позволяют быстро заряжать аккумуляторы, приводят к их перегреву. Помните, что оптимальный ток заряда составляет 200-300 мА. Появившиеся в последнее время мощные зарядные устройства с током до 1 А не позволяют полностью заряжать ваши батареи и сокращают их срок службы.

Для солнечных электростанций

Когда нужно сохранить энергию, выработанную солнечными батареями, королями по прежнему являются свинцово-кислотные аккумуляторы. Домашние фотоэлектрические системы используют специальные аккумуляторы глубокого разряда (похожие на аккумуляторы для гольф-каров). Они имеют низкую цену, широко доступны и способны сохранять энергию месяцами при очень малом саморазряде. когда вы инвестируете в >солнечные батареи, очень важно не терять так дорого достающуюся электроэнергию. Работа свинцово-кислотных батарей показала в течение многих лет эксплуатации их стабильность и предсказуемость. Маленькие переносные устройства с солнечными батареями используют маломощные литиевые аккумуляторы для того, чтобы обеспечить их малый вес и не повлиять отрицательно на их дизайн.

Почему в солнечных системах «Ваш Солнечный Дом» не используются щелочные и метал-гидридные аккумуляторы?

Основная причина — нестабильность химических процессов в литиевых и метал-гидридных батареях при их масштабировании. Чем выше ёмкость  таких  аккумуляторов, тем сложнее становится управление их зарядом и разрядом. Хотя идея использовать более лёгкие и компактные батареи вместо свинцово-кислотных кажется привлекательной, на данный момент литиевые и NiMH-аккумуляторы подходят лишь для маломощных устройств с постоянным током. Единственное исключение — современные литий-железо-фосфатные (LiFePO₄) модели, которые при грамотном подборе системы управления могут стать альтернативой свинцово-кислотным в автономных и резервных энергосистемах.

Проблемы NiMH-аккумуляторов:

• Ограниченная ёмкость (максимум 4 А·ч на элемент).

• Риск выделения водорода при неправильном заряде, что критично для крупных батарей.

• Резкая деградация: батарея может внезапно потерять более половины ёмкости, что недопустимо в условиях автономного энергоснабжения.

Недостатки литиевых аккумуляторов:

• Требуют сложных схем защиты, ограничивающих ток заряда/разряда.

• Неспособны выдавать высокие токи (например, даже мощные литиевые батареи для ноутбуков не обеспечивают более 100 Вт).

• Несовместимы с большинством инверторов: при подключении нагрузки система может просто не распознать батарею.

• Как и NiMH, литиевые элементы выходят из строя неожиданно, что снижает их надёжность в условиях отсутствия постоянного источника подзарядки.

Преимущества свинцово-кислотных аккумуляторов:

• Долгий срок службы и предсказуемость работы.

• Возможность одновременного заряда и питания нагрузки.

• Устойчивость к перепадам нагрузок и простота эксплуатации.

• Даже компактные модели (например, 7 А·ч) эффективны для резервного питания, заряда от солнечных панелей и работы с маломощными устройствами.

Для более глубокого понимания принципов работы автономных энергосистем рекомендуем изучить разделы, посвящённые солнечным панелям и контроллерам заряда. Это поможет разобраться в оптимальных режимах эксплуатации батарей для стабильного энергоснабжения в условиях отсутствия централизованных сетей.


Выбор батарей: итоговые замечания

Литиевые батареи

• могут обеспечивать до 25000 зарядных циклов
• Наиболее длительный срок службы при разряде на 80%
• Могут заряжаться за 1-2 часа
• Могут работать при минусовых температурах, но заряжать нужно при плюсовых температурах
• Не могут заряжаться малыми токами
• КПД заряд-разрядного цикла — около 90%
• Требуют обслуживания,  выравнивания и специальной системы управления зарядом и разрядом
• Саморазряд на уровне примерно 10% в месяц
• Можно хранить в холодном месте при заряженности не менее 40% от полной
• Низкая токсичность, но желательно утилизировать после окончания срока службы

Никель-металгидридные батареи

• Могут обеспечить до 3000 зарядных циклов
• Заряд происходит за 2-4 часа
• Могут работать при минусовых температурах
• Не могут заряжаться малыми токами, низкая устойчивость к перезаряду
• КПД заряд-разрядного цикла — около 55-60%
• Могут обеспечивать большие токи при мощности до 200Вт (для самых больших NiMh батарей)
• Требуют периодического обслуживания и выравнивания (каждые 3 месяца)
• Саморазряд на уровне примерно 30% в месяц
• Можно хранить в холодном месте при заряженности не менее 40% от полной
• Низкая токсичность, но желательно утилизировать после окончания срока службы

Герметичные свинцово-кислотные аккумуляторы

• Могут обеспечить до 3000 зарядных циклов
• Заряжаются за 8-16 часов
• Могут работать при минусовых температурах
• Могут заряжаться малыми токами
• КПД заряд-разрядного цикла — около 75-80%
• Не требуют обслуживания, но желательно следить за уровнем заряженности и периодически проводить тренировочные циклы
• Могут обеспечить высокие разрядные токи при больших мощностях
• Желательно не разряжать более, чем на 50%
• Саморазряд — около 3% в месяц
• Хранить при комнатной температуре и полностью заряженными
• Содержат токсичные материалы и должны быть утилизированы после окончания срока службы.
