Battery Management System (BMS) для литиевых аккумуляторов

Battery Management System (BMS) для литиевых аккумуляторов

Коротко. BMS (battery management system) — плата, которая следит за каждой ячейкой литиевой батареи: отключает её при перезаряде, глубоком разряде, превышении тока и выходе температуры за пределы, а также выравнивает ячейки между собой. Без BMS сборка LiFePO4 живёт до первого разбаланса; с ней — заявленные тысячи циклов. Выбирают BMS по числу ячеек (4S, 8S, 16S) и по длительному току разряда с запасом к пиковой нагрузке.

Чтобы обеспечить безопасность и продлить срок службы литий-ионных аккумуляторов, необходимо предотвращать их перегрев, полную разрядку, превышение напряжения и перегрузку по току.

Для соблюдения этих условий применяется BMS (Battery Management System) – электронная система управления, которая отслеживает ключевые параметры работы аккумулятора. Встроенная плата BMS контролирует состояние батареи и защищает её от критических режимов эксплуатации.

Использование BMS является обязательным, поскольку даже незначительное отклонение от допустимых значений напряжения, силы тока или температуры может привести к повреждению аккумулятора и создать опасную ситуацию. Информацию про типы аккумуляторный батарей вы можете найти в данной статье "Типы аккумуляторных батарей"

Функции системы управления аккумулятором (BMS)

  1. Защита от переразряда по току 230
    BMS отключает батарею при превышении допустимого тока разряда. Важно, чтобы порог срабатывания защиты был ниже максимально разрешенного тока для литиевых элементов. Если этот параметр не соблюден, защита теряет смысл. Для аккумуляторов с параллельным соединением банок ток отключения не должен превышать удвоенное значение предельного тока одной ячейки.

  2. Защита от перезаряда
    Контролируя напряжение на каждой ячейке, BMS прекращает заряд при достижении максимального уровня, предотвращая повреждение батареи.

  3. Защита от глубокого разряда
    Система мониторит напряжение всех элементов, отключая питание при критическом падении напряжения на любой из ячеек.

  4. Термозащита
    Встроенный датчик температуры, контактирующий с банками, обеспечивает отключение батареи при перегреве во время заряда или разряда.

  5. Балансировка ячеек
    При последовательном соединении элементов неизбежны различия в их параметрах, что со временем приводит к разбалансировке напряжений. BMS компенсирует эти отклонения, продлевая срок службы аккумулятора.

  6. Контроль температуры
    Качественные BMS блокируют заряд при отрицательных температурах, а продвинутые модели поддерживают внешний подогрев для безопасной эксплуатации.

Особенности балансировки. Встроенная балансировка BMS (40–80 мА) подходит лишь для маломощных аккумуляторов. В высокоемкостных системах (сотни А·ч) применяют внешние балансиры с током 0,5–5 А. Они бывают пассивными и активными, подробнее о них можно узнать в специализированных материалах.

Важность балансировки. Грамотная балансировка — ключевая функция BMS, напрямую влияющая на КПД, емкость и долговечность литиевых аккумуляторов. Без нее невозможно обеспечить стабильную работу батареи в течение всего срока эксплуатации. Про Способы соединения аккумуляторов вы можете найти в данной статье " Последовательное, параллельное и последовательно-параллельное соединение аккумуляторов".

Основные функции интеллектуальной BMS помимо балансировки

  1. Непрерывный контроль параметров батареи
    Система отслеживает ключевые показатели: температуру и напряжение каждой ячейки, силу входящего и исходящего тока. Эти данные позволяют BMS оптимизировать циклы заряда-разряда и минимизировать негативное влияние длительного простоя.

  2. Обмен данными с внешними устройствами
    В отличие от свинцово-кислотных АКБ, где инвертор или контроллер оценивают заряд по общему напряжению, литиевые батареи передают информацию напрямую. Ключевые передаваемые параметры:

    • Текущий уровень заряда (SOC);

    • Ресурс батареи (израсходованные ампер-часы, количество циклов);

    • Команды для аварийного отключения нагрузки при критических показателях.

  3. Регулировка процесса зарядки
    В литиевых системах зарядное устройство выполняет роль источника тока, а BMS определяет алгоритм заряда для каждой ячейки. Для связи используется протокол CAN или, в случае электромобилей, технология Power Line Communication (например, в стандарте CCS Combo).

  4. Терморегуляция
    BMS управляет системами подогрева или охлаждения в зависимости от внешних условий и состояния батареи. Это особенно важно для эксплуатации в экстремальных температурах.

  5. Прогнозная аналитика и сбор данных
    Современные BMS фиксируют эксплуатационные показатели, передают их в облачные сервисы и анализируют для прогнозирования остаточного ресурса батареи и предотвращения аварийных ситуаций.

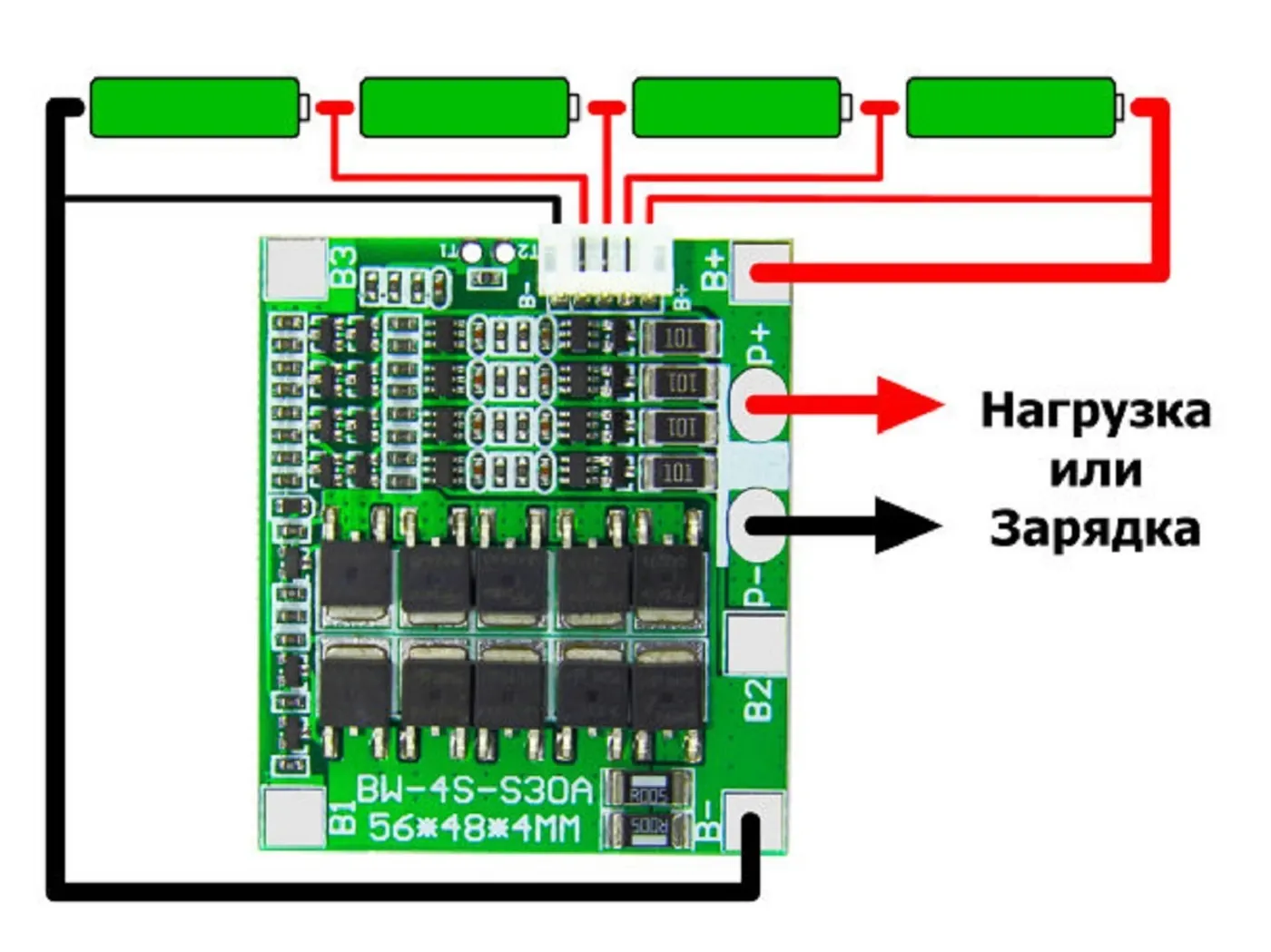

Схема подключения BMS-платы для литиевых аккумуляторов

В большинстве BMS-систем защитное отключение реализуется через разрыв отрицательной цепи между аккумулятором и нагрузкой. В схеме управления используются три ключевых контакта:

  1. Клемма "-B"
    Основной отрицательный вывод, соединяющий плату BMS непосредственно с минусовой шиной аккумуляторной сборки.

  2. Функциональные выходы:

    • "-P" (Discharge port)
      Специализированный разрядный выход, через который подключается нагрузка. Данный порт обеспечивает:

      • Контроль глубины разряда

      • Защиту от перегрузки по току

      • Термозащиту элементов

      • Предотвращение критического падения напряжения

    • "-C" (Charge port)
      Выделенный вход для зарядного устройства. Особенности:

      • Регулировка силы зарядного тока

      • Прекращение заряда при достижении максимального напряжения

      • Синхронизация с различными типами ЗУ

    • Комбинированный порт "-PC"
      Универсальный интерфейс, совмещающий функции "-P" и "-C".

Преимущества комбинированного решения (-PC):

  • Минимизация количества соединительных проводов

  • Упрощение монтажа в ограниченном пространстве

  • Универсальность при работе с разными типами оборудования

Потенциальные ограничения:

  • Повышенные требования к силовой электронике платы

  • Необходимость точной настройки алгоритмов переключения

  • Возможные сложности при интеграции со специализированным зарядным оборудованием

Особенности монтажа

  1. Положительный полюс батареи подключается напрямую к клемме "+" без промежуточных элементов.

  2. Все управляющие контакты (-P, -C, -PC) коммутируются только в минусовой цепи.

  3. В системах с N-канальными MOSFET транзисторами управление осуществляется исключительно по отрицательному полюсу.

231

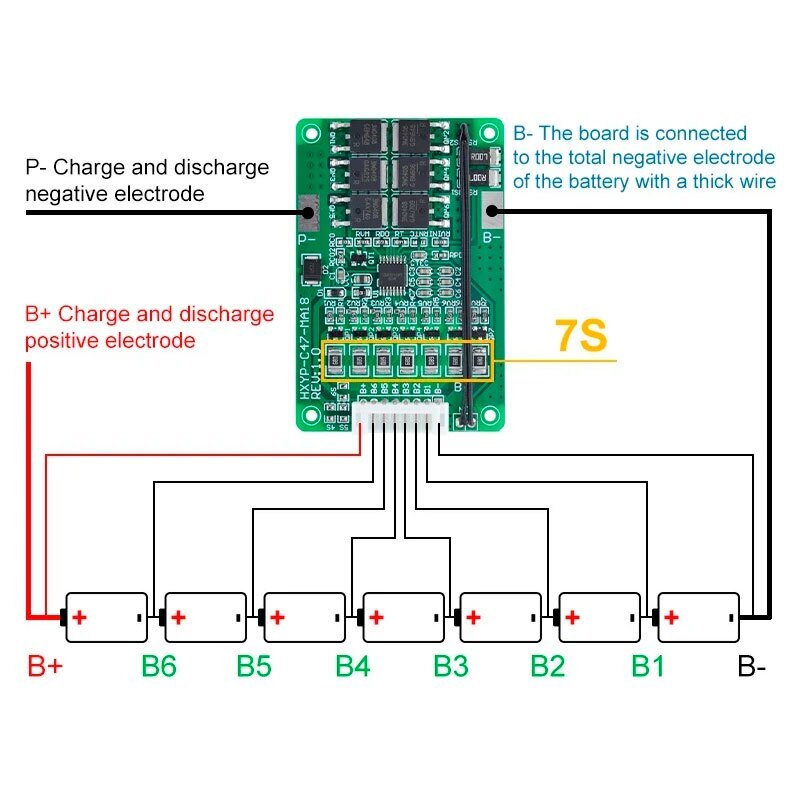

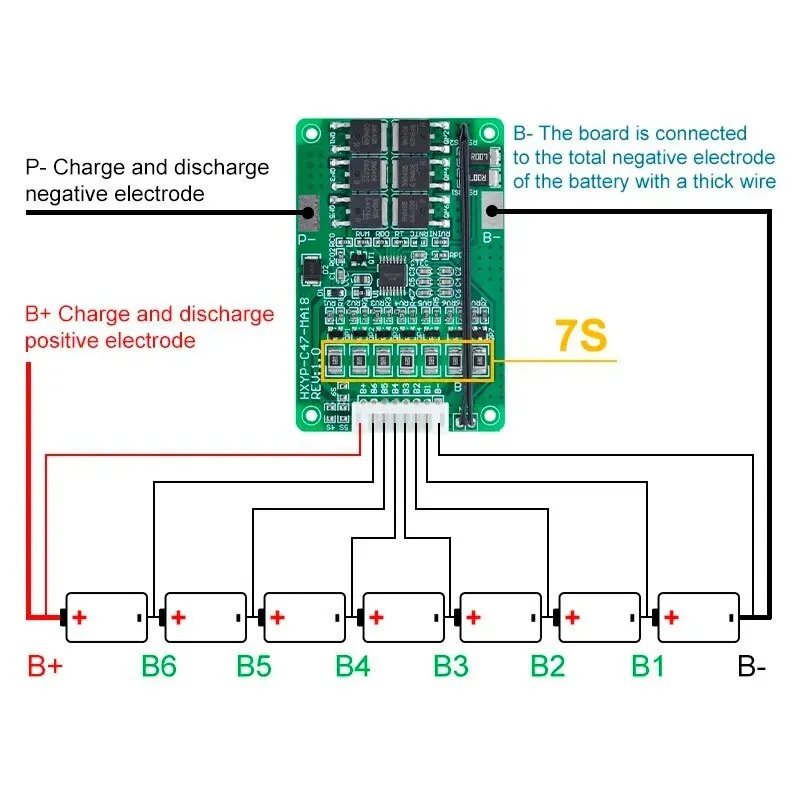

Конфигурация портов зависит от конкретной модели BMS. В устройствах с единым интерфейсом (common port) используется только комбинированный "-PC" вывод, тогда как в раздельных системах (separate port) предусмотрены независимые "-P" и "-C" клеммы. Данная схема обеспечивает безопасную эксплуатацию литиевых аккумуляторных сборок 7S с номинальным напряжением 25.9V и током до 20А.

Критерии выбора системы управления аккумулятором (BMS)

Правильный подбор BMS определяется целями использования батареи, её устройством и техническими параметрами. На рынке представлен широкий ассортимент решений для различных видов аккумуляторов. Для корректного выбора необходимо обратить внимание на следующие аспекты:

  1. Разновидность аккумулятора. Защитные платы рассчитаны на конкретные типы батарей, поэтому важно учитывать их химический состав. Исключение — интеллектуальные (Smart) BMS, которые можно настроить под разные модели АКБ.

  2. Число элементов в последовательном соединении. BMS подбирается в соответствии с количеством банок в сборке. Ошибка в выборе приведёт к некорректной работе. Умные модули позволяют гибко настраивать параметры под различные комбинации последовательных и параллельных подключений.

  3. Требуемая нагрузка. Необходимо учитывать максимальный ток в системе. Превышение допустимых значений вызовет перегрев и аварийное отключение. Для устройств с ограниченным охлаждением рекомендуется выбирать BMS с двукратным запасом по току.

  4. Способ подключения. Важно определить, требуется ли симметричная или асимметричная схема подключения. В большинстве случаев используется единый разъём для заряда и разряда, поэтому асимметричные модели применяются редко.

  5. Контроль и настройка параметров. Если необходим мониторинг состояния батареи и регулировка её работы, предпочтительнее Smart-BMS. Такие системы обладают расширенными возможностями управления.

Установка BMS необходима даже для маломощных устройств, а в высоконагруженных системах она является критически важным элементом. Этот модуль обеспечивает безопасную и стабильную работу АКБ, увеличивает её ресурс и минимизирует эксплуатационные риски. Благодаря защите и балансировке батарея функционирует максимально эффективно и безотказно.

Все необходимое для организации эффективного энергоснабжения вы можете приобрести у нас в интернет-магазине SmartEnergy, получить  необходимую информацию вы можете у наших квалифицированных специалистов по номеру +375445858877.

Как подобрать BMS по цифрам

  • Число ячеек (S). 4S — банк 12,8 В, 8S — 25,6 В, 16S — 51,2 В. BMS на 16S не поставить на 15 ячеек: она ждёт напряжение каждой группы и уйдёт в ошибку.
  • Ток разряда. Берите постоянный ток BMS с запасом 25–30 % от максимального тока инвертора: инвертор 5 кВт на 48 В — это 105 А, значит BMS на 150 А. Пиковый ток (на 3–10 секунд) должен покрывать пуск компрессоров и насосов.
  • Ток заряда. Не меньше тока, который отдаёт инвертор или зарядное устройство; у гибридных инверторов Deye 5 кВт это до 120 А.
  • Балансировка. Пассивная 50–100 мА хватает для новых одинаковых ячеек; для сборок из бывших в употреблении ячеек нужен активный балансир 1–2 А, о разнице — в статье об активных и пассивных балансирах.
  • Связь с инвертором. CAN или RS485 по протоколу, который понимает инвертор (Pylontech, Deye, Growatt): тогда инвертор видит реальный заряд и ограничивает ток по команде BMS, а не по напряжению. BMS JBD с Bluetooth удобны для контроля, но связь с инвертором по CAN у них есть не во всех моделях.

Чем заканчивается экономия на BMS

Самый частый отказ дешёвых плат — ключи MOSFET, которые перегреваются при токе, близком к паспортному, и остаются открытыми: защита перестаёт работать молча, а батарея продолжает заряжаться выше 3,65 В на ячейку. Второй сценарий — BMS без температурного датчика заряжает батарею при −5 °C, и на аноде оседает металлический литий; ёмкость падает на 20–30 % за одну зиму. Поэтому для стационарных накопителей выбирайте BMS с датчиками температуры на ячейках, с отключением заряда ниже 0 °C и с запасом по току, а готовые модули LiFePO4 с заводской BMS — там, где нет желания собирать батарею самим.

Частые вопросы

Можно ли обойтись без BMS в LiFePO4-батарее?

Нет. Литий не прощает переразряда ниже 2,5 В и перезаряда выше 3,65 В на ячейку — одна такая ошибка снижает ёмкость необратимо, а без контроля температуры возможен разогрев. BMS — обязательный элемент, а не опция.

BMS и балансир — это одно и то же?

Балансировка — одна из функций BMS, но встроенный балансир обычно слабый (50–150 мА). Для крупных сборок ставят отдельный активный балансир на 1–5 А, а BMS оставляют защиту и связь.

Что значит «BMS отключила батарею» и что делать?

Сработала защита: чаще всего низкое напряжение одной ячейки или перегрев. Нужно снять нагрузку, дать батарее остыть или зарядить её малым током через зарядное с функцией восстановления; если отключения повторяются — проверить балансировку ячеек.

Готовые решения: аккумуляторы LiFePO4 со встроенной BMS, гибридные станции с резервом, модуль «Накопители».
