Сетевой или гибридный инвертор
Гибридный инвертор работает с солнечными панелями, аккумулятором и сетью одновременно и держит дом при отключении света, а сетевой инвертор только отдаёт выработку в домашнюю сеть и отключается вместе с ней. Если сеть надёжна и аккумулятор не нужен — хватит сетевого инвертора, он дешевле и проще. Нужен резерв или накопитель — берите гибридный сразу: сетевой аккумулятор подключить не может.
Инвертор — «мозг» солнечной станции: он превращает постоянный ток панелей в переменный 230 В и решает, куда направить энергию — в дом, в аккумулятор или в сеть. От его типа зависит, будет ли дом работать при отключении сети. В каталоге есть гибридные и сетевые инверторы; ниже — как выбирать между ними.
Что такое инвертор для солнечных батарей и зачем он нужен
Панели вырабатывают постоянный ток переменного напряжения, а приборы дома работают от переменного 230 В. Инвертор решает три задачи: преобразует ток, ищет рабочую точку панелей (это называется MPPT — отслеживание точки максимальной мощности) и защищает от сбоев. В сетевом инверторе к этому добавляется синхронизация с сетью по напряжению и частоте. В гибридном — ещё зарядка и разрядка аккумулятора и отдельный выход для резервной нагрузки.
Сетевой инвертор: схема и поведение

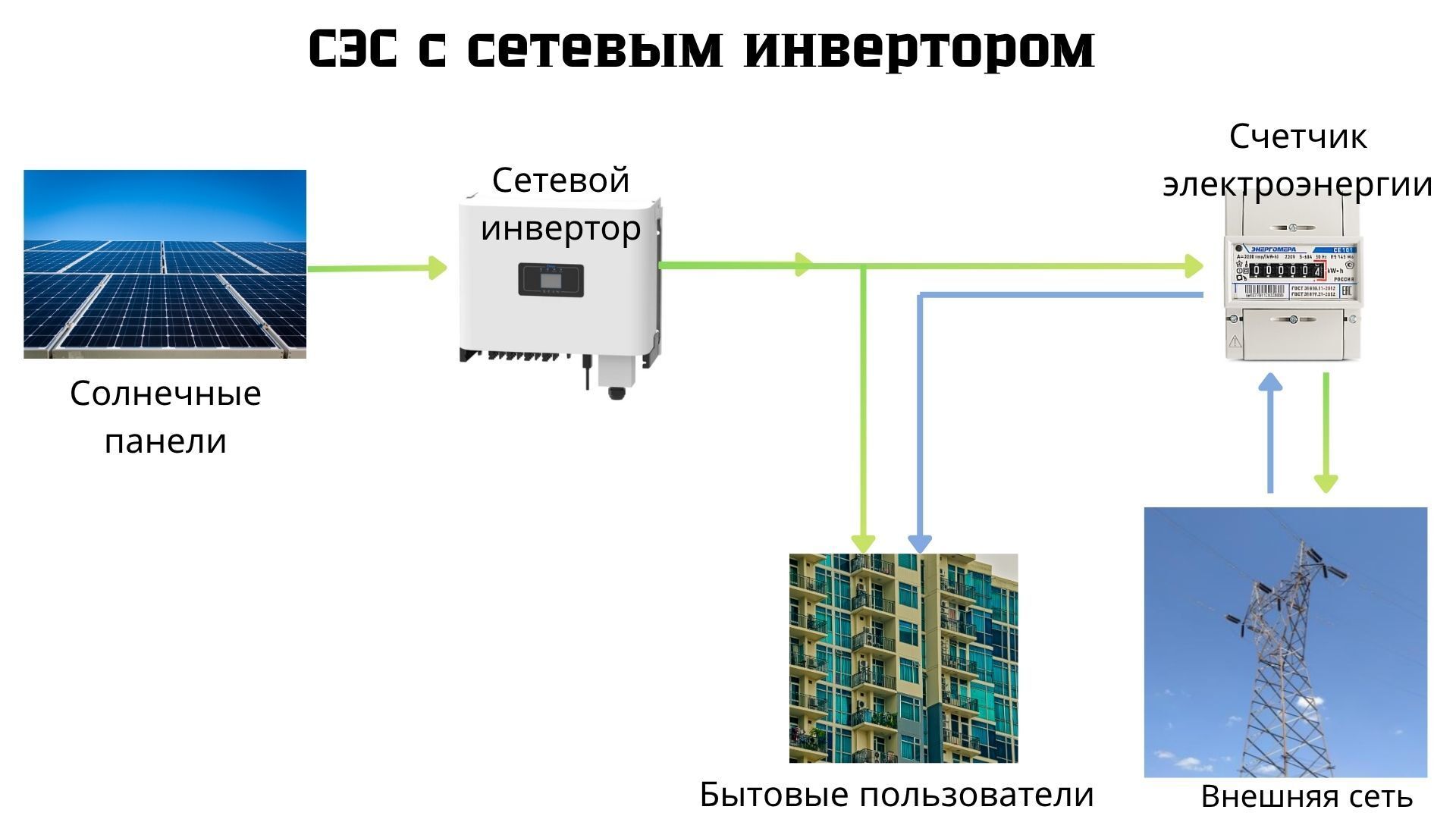

Сетевой инвертор (его называют ещё инвертором on-grid, grid-tie) подключается к домашней сети и отдаёт в неё вырабатываемую мощность. Дом сначала берёт эту энергию, остальное из сети добирает. Для работы ему нужна сеть: когда сеть пропадает, инвертор отключается, даже если светит солнце. Так устроена защита от «островного режима»: иначе энергия пошла бы в линию, где работают электрики.
- Плюсы: самый низкий бюджет, простая установка, высокий КПД, нет аккумуляторов, которые нужно обслуживать.
- Минусы: нет резерва, нельзя подключить аккумулятор, избыточная выработка не накапливается.
В Беларуси частное лицо излишки в сеть не продаёт, станция работает на собственное потребление. Поэтому сетевой инвертор для дома настраивают так, чтобы он не отдавал в сеть больше, чем потребляет дом: используют датчик тока на вводе и функцию ограничения отдачи (в разных моделях она называется по-разному — ищите «нулевая отдача», «ограничение экспорта», zero export). Параметры настраивает монтажник и согласует с энергоснабжающей организацией. Подробнее о схеме без аккумуляторов — на странице «СЭС без аккумуляторов» и «Сетевая СЭС».
Гибридный инвертор: что умеет

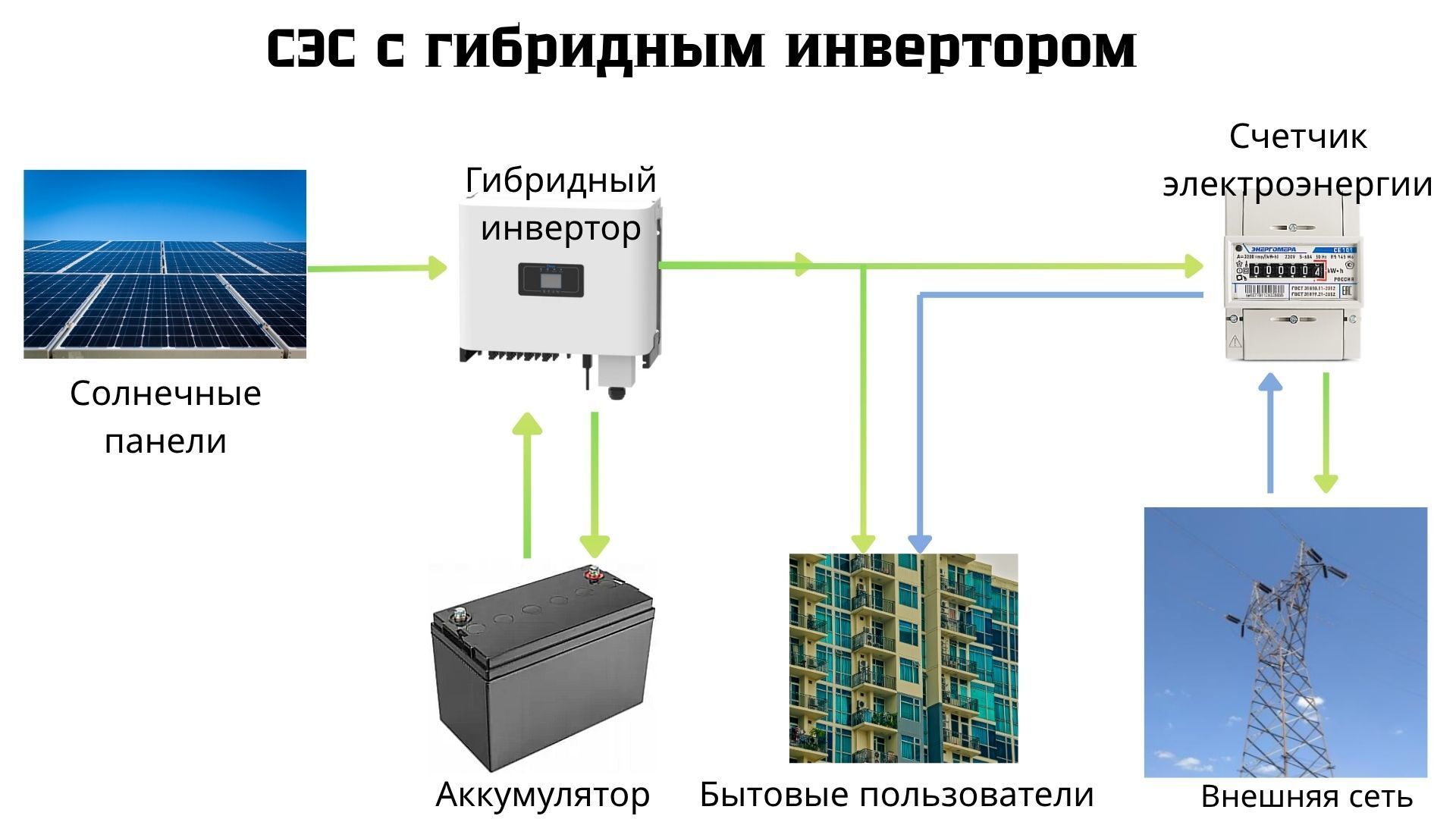

Гибридный инвертор объединяет сетевой, зарядный и резервный блоки. Он принимает энергию панелей, заряжает аккумулятор, питает дом и, если надо, берёт недостающее из сети. Когда сеть пропадает, он переключает потребителей на резервный выход и питает их от панелей и батареи. В паспорте указано время переключения; для обычной бытовой техники оно незаметно, а для чувствительной электроники смотрите значение в паспорте конкретной модели.
- Плюсы: работает при отключении сети, копит энергию, гибко настраивается (приоритет солнца, батареи или сети по времени суток), хорошо масштабируется.
- Минусы: дороже сетевого, сложнее в монтаже и настройке, нужны аккумулятор и проект, а потребители резерва выносятся на отдельный щит.
Гибридные инверторы бывают низковольтными (работают с аккумулятором 48 В) и высоковольтными (батареи с повышенным напряжением, обычно проще по токам). Бывают однофазные и трёхфазные: для дома с трёхфазным вводом и мощными потребителями берут трёхфазный. Вместе с инвертором выбирают аккумулятор — читайте статьи про литий-железо-фосфатные АКБ и о необходимой ёмкости. Схема подробно описана на странице «Гибридная СЭС».
Таблица: ситуация → какой инвертор
| Ситуация | Какой инвертор | Почему |
|---|---|---|
| Город или посёлок, сеть стабильна, цель — снизить счёт | сетевой с ограничением отдачи | дешевле, окупается быстрее, резерв не нужен |
| Частые отключения, нужны свет, насос, котёл | гибридный и аккумулятор | только он питает дом без сети |
| Дорогая вечерняя энергия, большая разница дневного и ночного тарифов | гибридный и аккумулятор | копит днём и отдаёт вечером; см. калькулятор день/ночь |
| Дом без сети или с ненадёжной линией | гибридный или автономный | нужен накопитель и источник на случай пасмурной недели |
| Аккумулятор планируется позже | гибридный без батареи сейчас | позже добавляется батарея без замены инвертора |
| Несколько скатов крыши, тень на части панелей | с несколькими MPPT или микроинверторы | затенённая панель не тянет вниз остальные; см. про микроинверторы |
| Предприятие, нагрузка днём | сетевой, часто трёхфазный | самопотребление днём; резерв решается отдельно |
Почему в Беларуси чаще берут гибридный инвертор
Станция работает на собственное потребление, а излишки в сеть не продаются, поэтому «лишняя» выработка днём теряется, если у дома нет вечерней нагрузки. Гибридный инвертор с аккумулятором решает это: энергию, которую дом не использует днём, он переносит на вечер и ночь. Сетевой инвертор с ограничением отдачи тоже годится, но сокращает выработку в моменты, когда потребление мало, и не даёт резерва. Выбор определяется не модой, а ответами на три вопроса: нужен ли резерв при отключениях, нужен ли перенос энергии на вечер и какая часть выработки попадёт в дневное потребление. Для резерва смотрите страницу «Резервное питание дома».
Ошибки при выборе
- Взять сетевой инвертор «на потом» и рассчитывать, что позже можно добавить аккумулятор: придётся менять инвертор.
- Выбрать мощность инвертора по панелям без запаса и без учёта нагрузки в резерве: пусковые токи насоса и холодильника превышают номинал.
- Не учесть качество сети: в районах с частыми отключениями сетевой инвертор простаивает именно тогда, когда нужен.
- Не проверить совместимость инвертора и батареи: аккумулятор должен быть в списке совместимых у производителя инвертора.
- Выполнять подключение самостоятельно: монтаж щита, батареи и ввода делает электрик или установщик по проекту.
Частые вопросы
Что такое гибридный инвертор простыми словами?
Это инвертор, который одновременно работает с панелями, аккумулятором и сетью и умеет питать дом при отключении света. Сетевой этого не умеет.
Сетевой инвертор работает при отключении электричества?
Нет. При пропадании сети он отключается по требованиям безопасности, даже в солнечный день. Нужен резерв — берите гибридный.
Можно ли добавить аккумулятор к сетевому инвертору позже?
К самому сетевому инвертору аккумулятор не подключают. Есть схемы с отдельным гибридным инвертором, но это дороже и сложнее. Если резерв вероятен, выбирайте гибридный сразу, даже без батареи на старте.
Гибридный инвертор дороже сетевого?
Да, сам инвертор обычно дороже в 1,5–2 раза, а вся система с аккумулятором стоит ещё больше. Конкретные цены смотрите в разделах каталога гибридных и сетевых инверторов и в расчёте под ваш дом.
