Эталонные настройки гибридного инвертора Deye: сверка экран за экраном
Физически собранная станция — это ещё не работающая станция. Инвертор из коробки настроен на некую типовую батарею и сеть, и пока значения не сведены под ваш аккумулятор и ваши задачи, возможны и «Alarm» на пуске, и неправильные токи заряда, и продажа в сеть там, где её быть не должно. Этот урок — карта настроек гибридного инвертора Deye SUN-*: проходим меню экран за экраном.
Главная оговорка. Все числа ниже — эталон одной конкретной установки: литиевая батарея на 314 Ач, однофазная сеть, разрешённая продажа излишков. Часть значений (ёмкость и токи батареи, SOC-пороги, экспорт, стандарт сети) зависит от вашего оборудования и от техусловий энергоснабжающей организации. Сверяйте с проектом и паспортом батареи, а не копируйте вслепую. Порядок первого пуска, в который встроена эта сверка, — в уроке «Первый запуск гибридного инвертора по шагам».
Путь по меню
Кнопками на лицевой панели: System Setup → Basic → Battery → Work Mode → Grid → Advanced. Ниже — что смотреть в каждом разделе.
Ключевые параметры (быстрая сверка)
| Раздел | Параметр | Эталонное значение |
|---|---|---|
| Grid Setting | Стандарт / частота / напряжение / фазность | VDE4105 · 50 Гц · 230 В · Single Phase |
| Battery Setting | Режим / ёмкость / ток заряда и разряда | Lithium (Mode 00) · 314 Ач · 135 А / 135 А |
| Battery Setting | Shutdown / Low Batt / Restart | 20% · 35% · 50% |
| Work Mode | Режим / Max Solar / Max Sell / Zero-export | Selling First · 6500 Вт · 6000 Вт · 20 Вт |
| Work Mode | Time of Use | 6 интервалов · 6000 Вт · Batt 40% · Grid Charge ✓ |
| Advanced | Signal ISLAND MODE / CT Ratio | ✓ · 2000:1 |
| Advanced | Export / AC limit / Import | 6000 Вт · 6000 Вт · 8050 Вт |
Battery Setting — сердце гибрида
Три экрана батареи задают, как инвертор с ней обращается:
- Batt Mode: Lithium, Capacity 314 Ач, Max Charge 135 А, Max Discharge 135 А, Activate Battery ✓. Ёмкость и токи — из паспорта вашей батареи; завышенный ток заряда лития — прямой путь к срабатыванию BMS и просадкам.
- Batt Set2: Start 30% / 30%, 40 А / 40 А, Grid Charge ✓, Gen Signal ✓, Grid Signal ✓ — пороги и токи дозаряда от сети/генератора.
- Batt Set3: Lithium Mode 00 (протокол Deye), Shutdown 20% · Low Batt 35% · Restart 50% — до какого SOC разряжать, когда предупреждать и на каком уровне снова разрешать разряд. Эти же цифры — предмет урока «Глубина разряда (DoD) и ресурс АКБ»: именно они определяют, сколько лет проживёт батарея.
Если после сверки инвертор всё равно не видит батарею — это не про настройки, а про связь BMS: смотрите урок «Инвертор не видит батарею: CAN и RS485».
Work Mode — что станция делает с энергией
- Set1: Selling First (приоритет продажи излишков), Max Solar 6500 Вт, Max Sell 6000, Zero-export 20, Load First ✓. Режим Selling First уместен, когда продажа в сеть разрешена договором; если продавать нельзя — ставят Zero-export ближе к нулю, и станция отдаёт в сеть по минимуму.
- Set2 (Time of Use): 6 интервалов по 4 часа, Power 6000, Batt 40%, Grid Charge ✓ во всех строках — расписание, по которому батарею можно дозаряжать от сети (например, ночью по льготному тарифу).
- Set4: отмечены все дни недели Mon–Sun.
Экономический смысл этих режимов — в уроках про системы накопления и про то, как оформляется продажа электроэнергии.
Grid Setting — параметры сети
Раздел, который сверяют с техническими условиями энергоснабжающей организации, а не «как у соседа»:
- Set1: Grid Mode VDE4105, 50 Гц, INV Output 230 В, Single Phase.
- Set2 (Connect): окна по частоте 47.50–51.50 Гц и напряжению 184.0–287.5 В, Reconnect 47.70–51.30 Гц / 186.0–251.0 В, 60 с, PF 1.000.
- Set3 (IP protection): Over voltage 253.0 В и пороги HV/LV, HF/LF по проекту.
- Set4–Set7: F(W), V(W)/V(Q), P(Q)/P(F), LVRT — функции поддержки сети; по умолчанию V(W)/V(Q) сняты, LVRT выключен. Трогать их без требований энергосети не нужно.
Зачем вообще нужны верхние и нижние пороги по напряжению и как они связаны с защитой — в уроке про реле контроля напряжения и антиостровную защиту.
Advanced Function — лимиты и датчик тока
- Func Set1: Signal ISLAND MODE ✓, Backup Delay 0 мс, CT Ratio 2000:1. CT Ratio — коэффициент трансформатора тока (клещей на вводе); если он выставлен неверно, инвертор неправильно считает переток, и Zero-export/экспорт работают криво.
- Paral Set3: Parallel выкл, Master, Modbus SN 01, A Phase, Meter: No Meter (для одиночного инвертора).

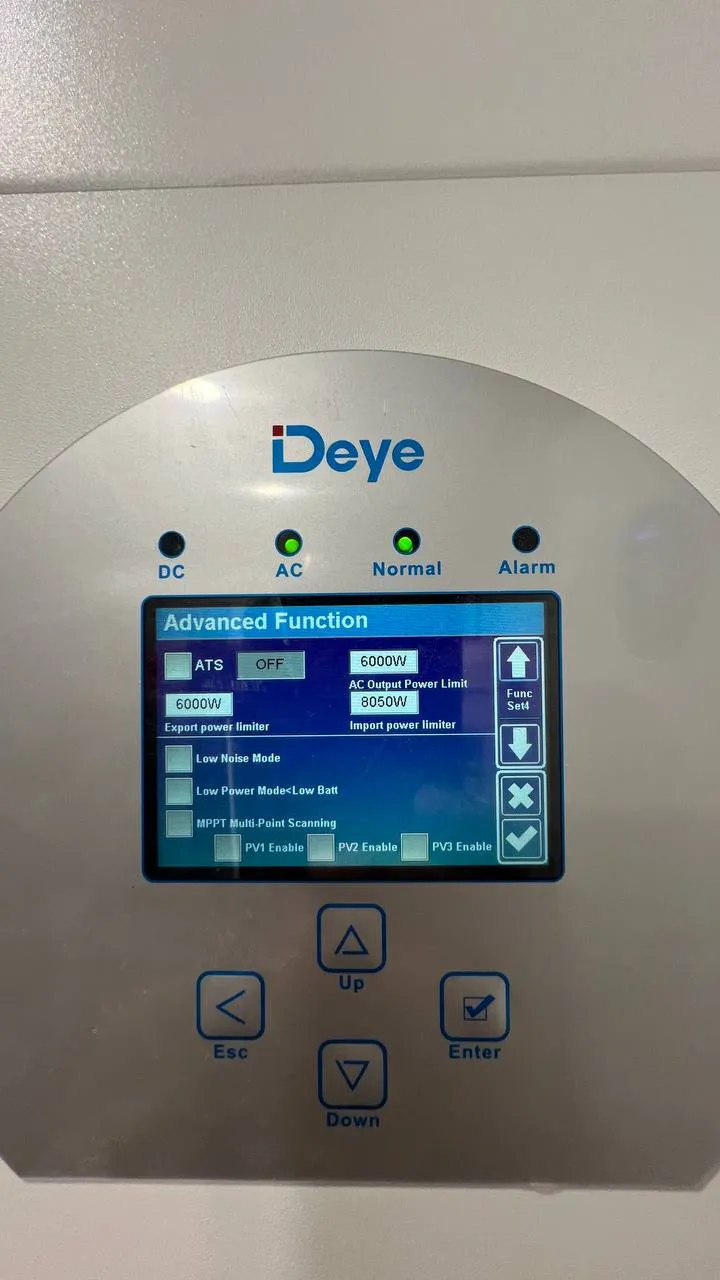

- Func Set4: ATS OFF, Export limiter 6000 Вт, AC Output limit 6000 Вт, Import limiter 8050 Вт — потолки отдачи в сеть, выхода инвертора и потребления из сети.
- Smart Devices: в этой станции ничего не подключено — раздел для справки.
После сверки
Когда все экраны совпали с эталоном (с поправкой на ваш проект) — включайте PV и сеть по порядку первого пуска. Если на инверторе горит Alarm — сфотографируйте экран ошибки и передайте тому, кто собирал комплект: на первом включении «аларм» почти всегда означает несведённую настройку батареи или сети, а не поломку железа. А сам монтаж, если вы попали на этот урок с середины, разобран отдельно — «Монтаж готового комплекта СЭС» и «Щит солнечной станции».
