Щит солнечной станции на практике: АВР, автоматы, DC-предохранители и УЗИП — что куда
Щит — место, где сходятся все линии станции: сеть, нагрузка, генератор, солнце и заземление. В готовом комплекте он уже собран и подписан, но понимать, что в нём стоит и что куда приходит, нужно и монтажнику, и заказчику — хотя бы чтобы принять работу и не бояться туда заглянуть. Разбираем на реальном щите гибридной станции. Теория защиты (номиналы, селективность, зачем каждый аппарат) — в уроке «Щит защиты гибридной СЭС»; здесь — практическая разводка конкретной сборки.
Состав щита слева направо

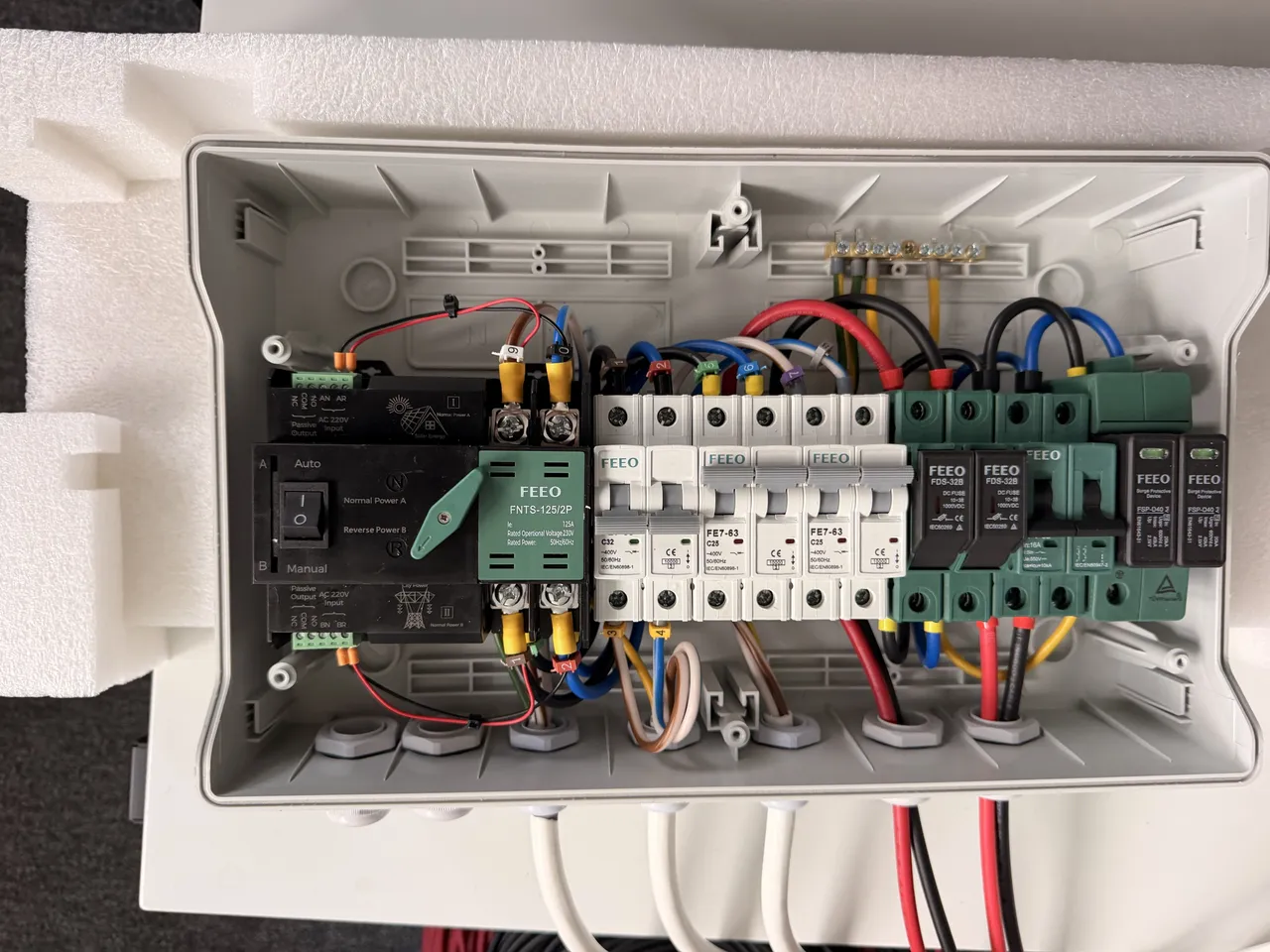

На фото к уроку аппараты стоят в таком порядке:
- АВР FEEO FNTS-125/2P (125 А, двухполюсный) — устройство автоматического ввода резерва: переключает нагрузку между «солнцем» и городской сетью.
- Три двухполюсных автомата FE7-63 —
C32,C25,C25(сеть, нагрузка, генератор). - DC-предохранители FDS-32B (1000 В DC) и рядом зелёный рубильник FPV-63 16 А — это и есть рукоятка включения панелей.
- УЗИП FSP-D40 — устройство защиты от импульсных перенапряжений (грозовых и коммутационных).
- Латунная шина заземления — вверху справа, сюда собираются все зелёные и жёлто-зелёные провода.
Про производителя защитной автоматики: правильное написание бренда — FEEO (линейки FE7-63 и FE-125 — автоматы AC, FPV-63 — DC-рубильник, FDS-32B — DC-предохранители, FSP-D40 — УЗИП, FNTS — АВР). Зачем в солнечной станции отдельный УЗИП и какого класса — в уроке «УЗИП для СЭС», а зачем вся эта защита вместе — в «Заземление и молниезащита».
Таблица: что подключаем, куда и как
| Что подключаем | Куда в щите | Как |
|---|---|---|
| Сеть (Grid) | клеммы 1 и 2 АВР | Под кольцевой наконечник, фаза и ноль строго по цвету. |
| Нагрузка (Load) | нижние клеммы среднего автомата | Отсюда забираем выход на нагрузку дома. |
| Бензогенератор (Gen) | правый автомат | На него подаётся выход с бензогенератора (если есть). |
| Солнце (PV) | верхние клеммы предохранителей | По цвету и полярности. «Плюс» всегда слева. |
| Заземление | латунная шина вверху справа | Инвертор, корпус АКБ, рамы панелей — сюда. От шины контур на заземление здания. |
АВР: режим Auto и что есть что
Переключатель АВР ставится в положение Auto. У него две «нормали»: Normal Power A — это солнце (выход инвертора), Normal Power B (City Power) — городская сеть. В автоматическом режиме АВР сам отдаёт нагрузке приоритетный источник и переключается на резерв при пропадании основного. Сеть подаётся на клеммы 1 и 2 под кольцевой наконечник; линия нагрузки от инвертора приходит на верхние клеммы АВР под жёлтыми кольцевыми наконечниками (это бирки 9 и 0 — см. ниже). Родственная вещь — реле контроля напряжения, если нужно отсекать нагрузку по «плохой» сети.
Полярность PV — единственное место, где ошибка стоит дорого
Солнце приходит на верхние клеммы предохранителей FDS-32B (1000 В DC). Плюс всегда слева: красный «+», чёрный «−». Перед тем как повернуть рубильник PV, ещё раз сверьте цвет и полярность каждой пары — ошибка здесь выводит из строя MPPT-трекер инвертора, а это не гарантийный случай. Рядом с предохранителями — зелёный рубильник FPV-63: пока он в положении ВЫКЛ, панели физически отключены от инвертора, и это штатный способ обесточить DC-сторону перед любыми работами.
Маркировка линий: бирки GEN / LOAD / GRID
Нижний отсек инвертора разведён на три клеммника — GEN, LOAD, GRID (подписи на плате). На каждом проводе цифровая бирка, и в щите линии соединяются по этим же номерам:
| Порт инвертора | L (фаза) | N (ноль) | Третий провод |
|---|---|---|---|
| GEN (генератор) | бирка 7 · фиолетовая | бирка 8 · серая | зелёный — заведён, не трогать |
| LOAD (нагрузка) | бирка 9 · белая | бирка 0 · чёрная | жёлто-зелёный — заведён |
| GRID (сеть) | бирка 3 · оранжевая | бирка 4 · жёлтая | жёлтый — заведён |
Цветовой код бирок
Цвет бирки дублирует цифру по стандарту — если цифра затёрлась или читается неоднозначно, ориентируйтесь на цвет:
0 чёрный · 1 коричневый · 2 красный · 3 оранжевый · 4 жёлтый · 5 зелёный · 6 синий · 7 фиолетовый · 8 серый · 9 белый.
Что проверить в щите при приёмке
- АВР — в положении Auto, сеть на клеммах 1–2 под кольцевыми наконечниками.
- Полярность PV на предохранителях: «плюс» слева, цвета не перепутаны.
- Рубильник PV выключен до окончания всех работ на DC-стороне.
- Все жёлто-зелёные — на латунной шине; от шины идёт контур на заземление здания.
- УЗИП на месте, индикаторы исправности зелёные.
- Бирки на линиях совпадают с клеммниками GEN/LOAD/GRID инвертора.
Собрать станцию физически — половина дела; вторая половина живёт в настройках инвертора. Эталонные экраны и порядок сверки — в уроке «Эталонные настройки инвертора Deye».
