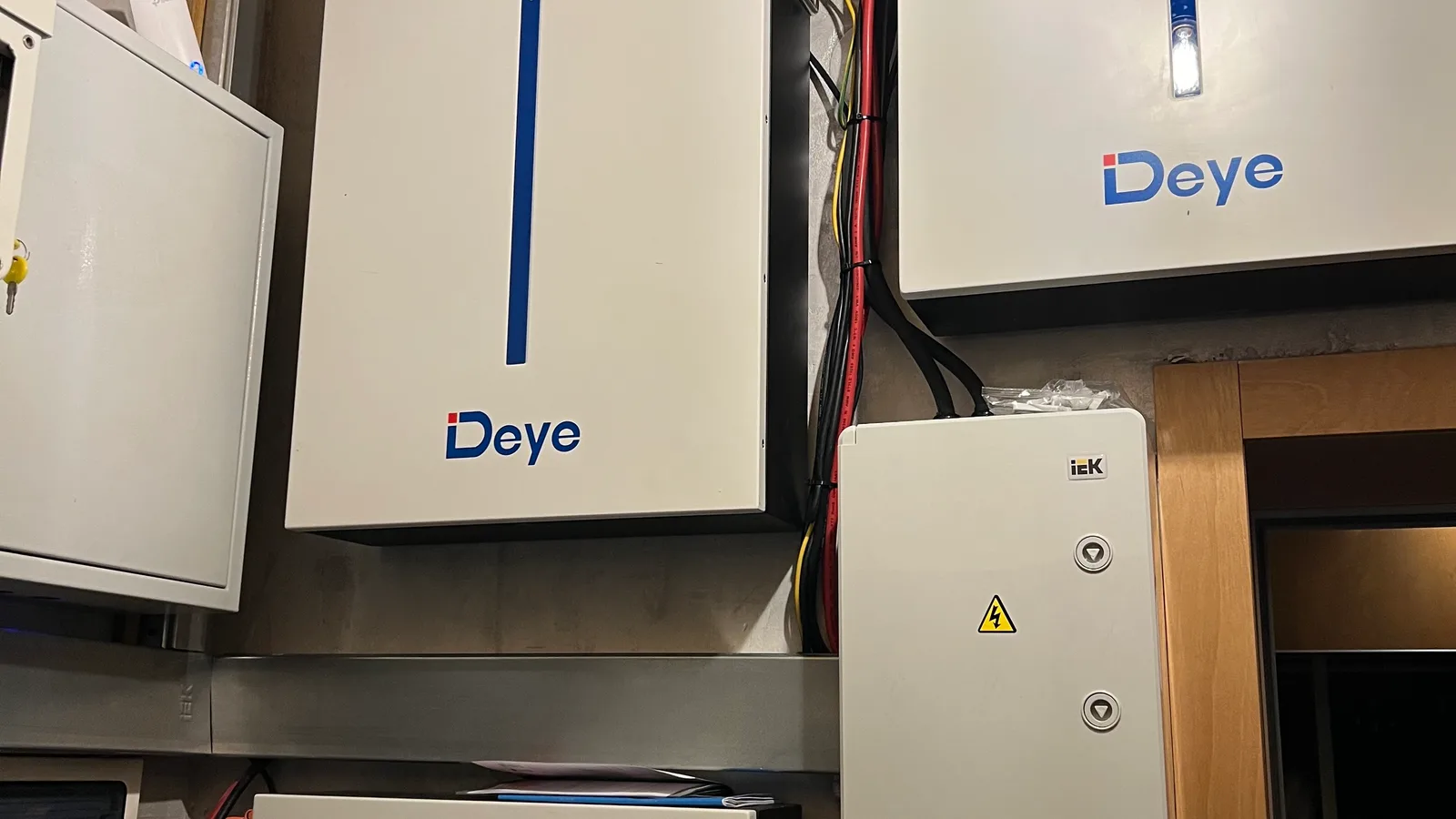

Инвертор не видит батарею: CAN, RS485 и адреса BMS

Литиевый накопитель и гибридный инвертор должны разговаривать. Батарея сообщает напряжение, ток, температуру, заряд и — самое важное — сколько ампер она сейчас готова принять и отдать. Если связь не установилась, инвертор не отказывается работать: он переходит в режим ручных уставок, как со свинцовыми АКБ. Внешне всё хорошо, а внутри батарею начинают заряжать вслепую.

Как понять, что связи нет

Признаки не всегда очевидны:

• на экране инвертора нет процента заряда батареи, вместо него только напряжение;
• SOC показывается, но скачет ступенями — инвертор считает его сам по напряжению;
• в меню тип батареи стоит Lead-acid / USE / User, а не Lithium;
• заряд обрывается раньше времени или, наоборот, батарея уходит в защиту по перенапряжению и отключается целиком.

Последний пункт — самый показательный. Когда BMS сама размыкает контактор, значит, инвертор довёл ячейки до предела, не получив вовремя команду «снижай ток».

Шаг 1. Правильный физический порт

На батарее обычно несколько разъёмов RJ45 с подписями CAN, RS485, RS232 и пара портов для соединения батарей между собой. Разъём один и тот же, а назначение разное — воткнуть кабель «куда влез» не получится.

Большинство связок в нашей практике работает по CAN: он проще, помехоустойчивее и его поддерживают все распространённые протоколы. RS485 используют там, где производитель батареи так задумал.

Важно: кабель нужен тот, что шёл в комплекте с батареей. Обычный патч-корд от роутера тоже имеет восемь жил, но распиновка CAN у батареи и у инвертора может отличаться — в комплектном кабеле нужные жилы уже переставлены. Именно поэтому связь часто появляется ровно в тот момент, когда достают из коробки заводской кабель.

Шаг 2. Протокол в меню инвертора

В сервисном меню выбирается не только тип батареи (Lithium), но и протокол обмена. Список выглядит как перечень чужих брендов — и это нормально: производители накопителей эмулируют распространённые протоколы, чтобы совместимость была из коробки. Какой именно выбрать, написано в паспорте батареи; угадывать перебором можно, но долго.

Если в списке нет ничего похожего, обычно есть универсальный вариант с настройкой скорости обмена. Скорость должна совпадать с обеих сторон.

Шаг 3. Адрес и терминатор

Когда батарей несколько, каждая должна иметь свой адрес — он задаётся DIP-переключателями на корпусе. Ведущая (та, что говорит с инвертором) получает адрес 1 или 0 — по паспорту, остальные нумеруются по порядку. Два одинаковых адреса — и шина молчит.

На последней батарее в цепочке нужен терминатор: либо перемычка в свободном порту, либо положение DIP, включающее согласующий резистор. Без него на длинной шине связь появляется и пропадает — самый неприятный вариант, потому что диагностируется дольше всего.

Шаг 4. Что проверить, если всё равно молчит

1. Батарея включена — не только автомат, но и кнопка на корпусе, у многих моделей это разные вещи.
2. Кабель воткнут в порт «к инвертору», а не в порт «к следующей батарее».
3. Клипса RJ45 держит: вибрация и вес кабеля вытаскивают разъём наполовину, контакт остаётся, а связь пропадает.
4. Версия прошивки инвертора поддерживает вашу батарею. Это единственный случай, когда обновление действительно оправдано — подробности в статье о прошивках.

Режим «по напряжению»: когда допустим и как настроить

Иногда связи нет и не будет — например, у сборки на старом BMS без совместимого протокола. Тогда инвертор ведут вручную, и настройки должны быть заведомо консервативными.

Для типовой LFP-сборки 16S (номинал 51,2 В) ориентиры такие: напряжение заряда 55,2–56,0 В, возврат к заряду около 52,0–52,8 В, отсечка разряда 46–48 В под нагрузкой. Точные цифры берите из паспорта конкретной батареи — разброс между производителями реальный.

Главное, что теряется без связи: инвертор не знает температуру. Заряжать LFP при отрицательной температуре нельзя, и защиту в этом случае обеспечивает только BMS самой батареи — если она есть. Что происходит с литием на морозе, подробно разобрано в отдельной статье.

Почему это не мелочь

Литиевый накопитель — самая дорогая часть станции, и живёт он ровно столько, сколько его берегут. Без связи с BMS исчезают динамические лимиты тока: инвертор может гнать полный ток заряда в холодную или почти полную батарею. Ресурс от этого падает не за неделю, а за годы — и списывается на «плохие ячейки». Как устроена BMS и что она защищает, показано в разборе систем управления литиевыми батареями.

Частые вопросы

Можно ли подключить батареи разных брендов к одному инвертору?

Физически — да, по разным портам или через один. Практически связь удерживает только одна ведущая шина, и разнобрендовая сборка почти всегда работает в ручном режиме со всеми его минусами. Совместимые варианты накопителей — в разделе систем накопления энергии.

Сколько батарей можно соединить в цепочку?

Предел задаёт производитель батареи (обычно от четырёх до шестнадцати модулей) и ток инвертора. Как считать нужную ёмкость — в статье о количестве аккумуляторов для дома.

Связь пропадает раз в несколько дней — это страшно?

Да. Кратковременный обрыв переводит инвертор в ручной режим ровно на это время, а вы об этом не узнаете. Причина почти всегда механическая: разъём, терминатор или наводка от силового кабеля рядом с сигнальным.

Если накопитель уже стоит, а процент заряда на экране так и не появился — пришлите фото портов батареи и меню инвертора через контакты. Подобрать заведомо совместимую пару инвертор + батарея можно в разделах гибридных инверторов и аккумуляторов.
