Основы безопасности электроустановок DC

Важность использования основного отключателя постоянного тока

Особенности подключения аккумуляторов к инверторам и контроллерам заряда. Многие инверторы и некоторые контроллеры заряда оснащены мощными конденсаторами. При подсоединении АКБ к таким устройствам возникает резкий скачок тока, необходимый для зарядки этих конденсаторов. Если подключать батареи поочередно, система BMS может аварийно разорвать цепь, воспринимая этот всплеск как угрозу. При этом даже последующее подключение других аккумуляторов не решит проблему — защита сработает повторно, так как каждая новая батарея будет подвергаться аналогичной перегрузке. С  типами  аккумуляторных батарей вы можете ознакомиться в данной статье " Типы аккумуляторных батарей"

Решение проблемы: использование главного отключателя. Оптимальный способ избежать подобных ситуаций — установка основного разъединителя постоянного тока между аккумуляторным банком и нагрузкой. Это позволяет сначала включить все батареи, а уже затем подавать питание на инвертор или контроллер, равномерно распределяя пусковой ток. Современные инверторы часто комплектуются встроенными автоматическими выключателями, но при работе с устаревшими моделями или литиевыми АКБ монтаж внешнего DC-разъединителя становится обязательным.

Альтернативный метод: предварительный заряд конденсаторов. Еще один эффективный способ — плавная зарядка конденсаторов через резистор (5–30 Ом, 0,5–1 Вт). Это минимизирует пусковой ток и исключает искрение, что особенно важно для BMS и свинцовых аккумуляторов. Некоторые инверторы имеют специальную кнопку предзаряда, но такая опция встречается нечасто.

Высоковольтные отключатели для солнечных систем.  В солнечных электростанциях критически важно использовать специализированные DC-разъединители, рассчитанные на разрыв высоковольтных цепей. Обычное отсоединение кабелей MC4 или извлечение предохранителей приводит к образованию дуги, повреждающей контакты. В ассортименте представлены устройства с дугогасящими камерами, обеспечивающие безопасное отключение под нагрузкой.

Автоматические выключатели и важность качества. Для защиты цепей также применяются автоматические выключатели с тепловыми расцепителями, но их необходимо подбирать с учетом рабочего напряжения. Категорически не рекомендуется использовать дешевые китайские модели без дугогашения — их контакты быстро выгорают даже при низких напряжениях, что подтверждается реальными испытаниями.

Автоматы для постоянного и переменного напряжения — основные отличия.

Практически каждый сталкивался с автоматическими выключателями в домашних электрощитах. Когда требуется обесточить участок цепи для безопасного проведения работ, мы просто переводим рычаг устройства в положение "выключено". Несмотря на внешнее сходство, приборы для переменного и постоянного тока имеют принципиальные отличия в конструкции. Основная задача любого автоматического выключателя – своевременно отключать питание при превышении допустимой силы тока, предотвращая перегрев проводки. В момент срабатывания контакты внутри прибора размыкаются, создавая воздушный промежуток. Однако при этом возникает электрическая дуга, способная поддерживать протекание тока даже после разъединения контактов. Для эффективной работы устройства эту дугу необходимо быстро погасить.

Способы гашения дуги в приборах для переменного и постоянного тока существенно различаются, что обусловлено физическими особенностями разных типов электрического тока. Именно эти конструктивные различия делают невозможным взаимозамену выключателей переменного и постоянного напряжения.

Выключатели для переменного и постоянного тока

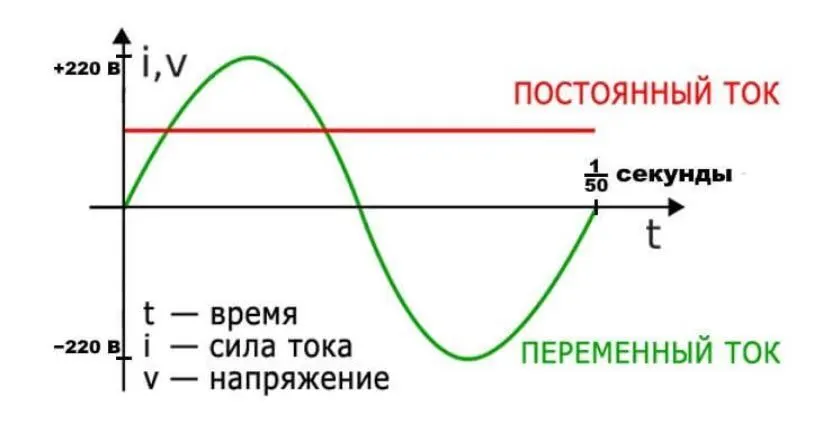

В сети переменного тока напряжение колеблется между +V и –V с частотой 50 раз в секунду. В течение каждого цикла оно проходит через нулевую отметку (0 В), что позволяет выключателю разорвать цепь именно в этот момент. Это минимизирует образование дуги и защищает проводку от перегрузки.

Принцип действия выключателей постоянного тока

В отличие от переменного тока, в цепи постоянного тока напряжение не меняет полярность и не достигает нулевого значения. Из-за этого стандартный выключатель переменного тока не способен эффективно разорвать цепь. Вместо этого в устройствах для постоянного тока применяется магнитный механизм, который растягивает и гасит дугу.

Критически важные правила выбора выключателей

• Используйте только специализированные выключатели:

  • Для переменного тока — устройства, рассчитанные на AC.

  • Для постоянного тока — только модели с маркировкой DC.

• Не взаимозаменяйте их:

  • Выключатель AC не справится с дугой постоянного тока, что приведёт к перегреву и возгоранию.

  • Устройство DC может не корректно работать в цепи переменного тока.

• Проверяйте технические характеристики:

  • Даже если значения напряжения и силы тока совпадают, это не означает, что выключатель подходит для другого типа тока.

  • Некоторые модели поддерживают оба типа, но их параметры для AC и DC обычно различаются (например, 60 А, 80 В DC / 220 В AC).

Полярность в выключателях постоянного тока

Дешёвые модели часто требуют соблюдения полярности для эффективного гашения дуги. Особенно это важно в системах с солнечными батареями и инверторами. Более дорогие универсальные выключатели работают без учёта полярности. Про то, как экономить энергию без потерь, вы можете найти в данной статье "Как правильно работает солнечная электростанция"

Важно! Всегда проверяйте маркировку и технические требования перед установкой выключателя. Ошибка в выборе может привести к аварии.

Защита цепей с помощью плавких предохранителей

Плавкие предохранители применяются для защиты электрических цепей как переменного, так и постоянного тока. Их ключевыми параметрами являются максимальное напряжение отключения и допустимый ток нагрузки. Номинальный ток указывает на продолжительную нагрузку, которую предохранитель способен выдерживать без разрушения. При кратковременных перегрузках плавкая вставка не перегорает — время срабатывания зависит от силы тока и описывается нелинейной зависимостью, которая отражена в вольт-амперных характеристиках устройства. В отличие от автоматических выключателей, плавкие предохранители являются одноразовыми элементами защиты — после срабатывания их необходимо заменять.

Применение предохранителей в аккумуляторных системах

В цепях между аккумулятором (АКБ) и инвертором часто используются плавкие вставки. Их номинальный ток должен соответствовать рабочему току инвертора при номинальной мощности. При этом предохранители способны выдерживать кратковременные перегрузки (в 2–3 раза выше номинала), что подтверждается их техническими характеристиками. Главные преимущества предохранителей перед автоматами — высокая надежность и отсутствие зависимости от полярности подключения. В высоковольтных моделях для гашения дуги применяется кварцевый песок, в то время как в низковольтных версиях этот компонент обычно отсутствует.

Особенности защиты солнечных панелей

Для фотоэлектрических систем существуют специализированные предохранители в корпусе MC4, предназначенные для защиты цепей солнечных батарей. Однако их применение требуется не во всех случаях. Если система состоит из двух параллельных цепочек одинаковых панелей, установка предохранителей не имеет смысла. Их основная задача — размыкать цепь при превышении допустимого тока. Проводка и соединительные элементы должны быть рассчитаны на максимальный ток короткого замыкания, который способны выдать панели.

Контроллер MPPT в штатном режиме потребляет максимальный ток от массива, поэтому дополнительная защита на стороне панелей не  требуется. Например, если каждая панель выдаёт 5 А при КЗ, а в цепи две одинаковые панели, то даже при замыкании в одной из них вторая не создаст опасной перегрузки.  В данной статье мы рассказываем какие солнечные контроллеры заряда бывают и для чего они нужны.   Однако если система включает более двух параллельных веток или панели с разными параметрами, предохранители необходимы. В случае неисправности одной из веток ток от исправных панелей может привести к перегреву и даже возгоранию повреждённого модуля. Особенно критично это при монтаже на горючих кровельных материалах. Известны случаи пожаров из-за ошибок при установке солнечных батарей неквалифицированными монтажниками.

Оптимизация применения предохранителей в солнечных энергосистемах

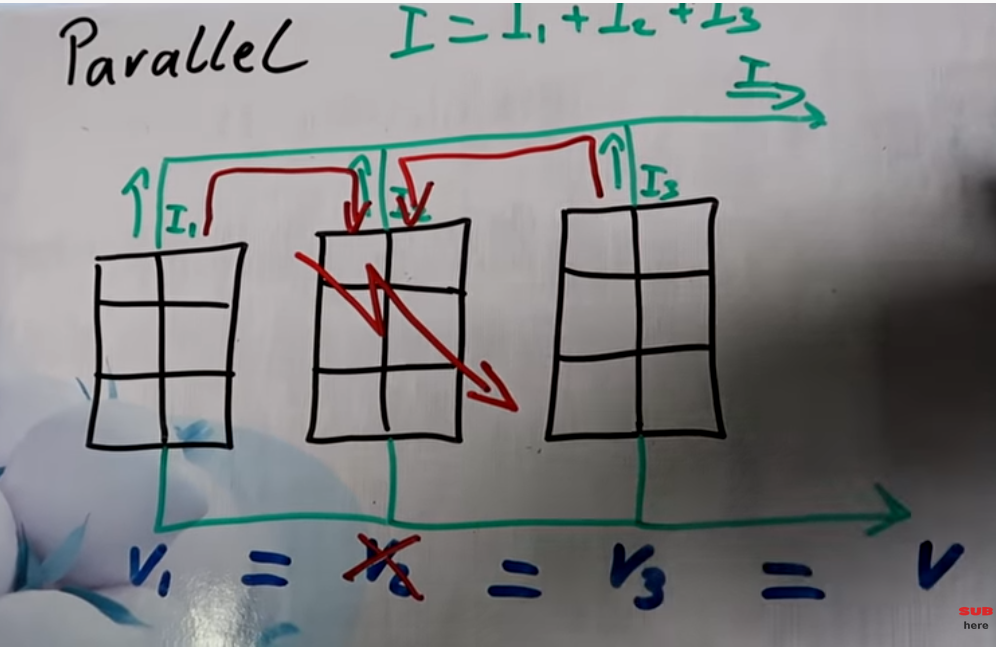

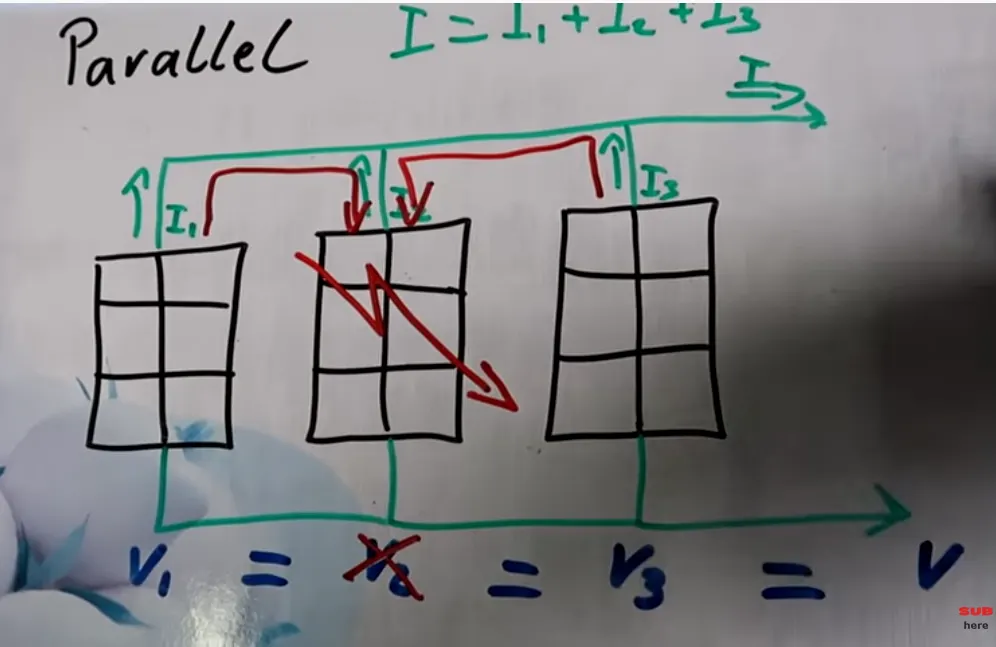

1. Защита параллельных цепочек солнечных батарей. Предохранители необходимы при наличии трех и более параллельно соединенных цепочек солнечных модулей. В случае повреждения одной из них (например, при коротком замыкании) токи от исправных цепочек устремляются через неисправный модуль, суммируясь и создавая опасный перегрев. Это может привести к возгоранию, что объясняет случаи повреждения панелей в крупных фотоэлектрических системах без надлежащей защиты.

Критерии выбора предохранителя:

• Номинальный ток должен превышать ток короткого замыкания (Isc) одной цепочки, но оставаться в пределах двукратного значения Isc (согласно рекомендациям производителей).

• Установка выполняется на каждую цепочку до их объединения в параллель.

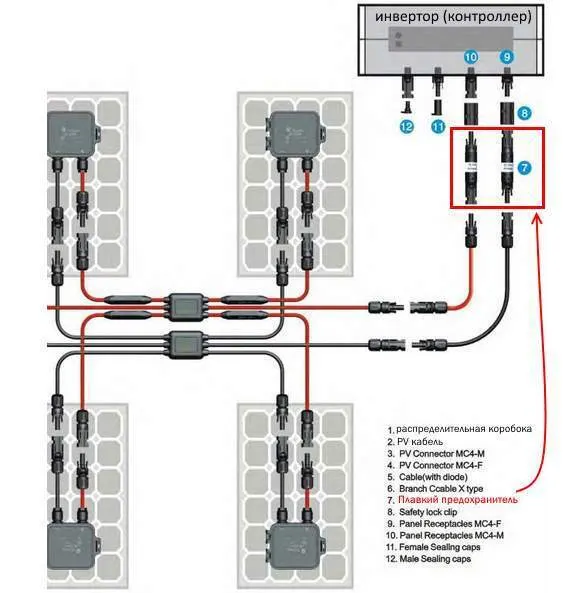

2. Ограничение тока через MC4-коннекторы. Соединители типа MC4 (включая модификации MC4Y, 3T1, 4T1) имеют предельный ток 30 А. Игнорирование этого параметра при параллельном подключении 3–5 модулей через один коннектор приводит к перегреву и разрушению контактов, особенно при использовании неоригинальных компонентов.

Решение:

• Монтаж предохранителя на 30 А после точки параллельного соединения

Проблемы надежности MC4-соединителей

Соединители MC4 критически важны для долговечности фотоэлектрических систем. При корректном монтаже они обеспечивают:

• Герметичное и низкоомное соединение;

• Устойчивость к влаге, УФ-излучению и перепадам температур;

• Срок службы до 25 лет.

Однако некачественная установка — основная причина отказов. Исследования Fraunhofer ISE (Германия) выявили, что 60% неисправностей DC-цепи связаны с разъемами, причем большинство проблем проявляется в первые 5 лет эксплуатации.

Типичные ошибки:

• Неполный обжим контактов или захват изоляции;

• Неправильная фиксация контакта в корпусе разъема;

• Нарушение герметичности из-за неаккуратной сборки;

• Использование инструментов (например, плоскогубцев) вместо сертифицированных обжимных устройств;

• Несовместимость коннекторов разных производителей, ведущая к ненадежному соединению.

Сложности диагностики: Дефекты часто скрыты и обнаруживаются только при тепловизионном обследовании. Визуальный осмотр выявляет проблему лишь на стадии оплавления или деформации разъема, что увеличивает затраты на ремонт и простой системы.

Рекомендации:

• Использование профессионального инструмента для обжима;

• Проверка совместимости компонентов;

• Регулярный тепловой контроль критичных узлов.

Этот подход минимизирует риски, связанные с перегревом и отказами, обеспечивая безопасность и эффективность солнечной установки.

Причины выхода из строя разъемов MC4

Неполадки в соединительных элементах солнечных панелей можно классифицировать на две группы: несоответствие компонентов и ошибки монтажа. Основная часть дефектов возникает в процессе прокладки кабелей и сборки соединений на объекте. Разъемы, установленные в заводских условиях на тыльной стороне фотомодулей, как правило, не вызывают серьезных сложностей (при условии надежности производителя — в РФ зафиксированы случаи возгорания контактов из-за некачественной обжимки на производстве, см. иллюстрацию). Однако соединения, выполненные непосредственно на месте монтажа, часто становятся источником проблем.

Несовместимость компонентов. Одна из распространенных причин отказов — использование разъемов от разных производителей в одной системе. Несмотря на заявленную «универсальность», единого отраслевого стандарта для конструкции коннекторов не существует. Различия в допусках, требованиях к обжимному инструменту, материалах контактных групп и корпусов могут привести к ненадежному соединению. Хотя все разъемы проходят испытания по стандарту UL 6703, он не регламентирует совместимость изделий разных брендов без дополнительных тестов (которые проводятся крайне редко). Ряд производителей прямо запрещают межбрендовое соединение, поэтому важно соблюдать их рекомендации.

Ошибки монтажа. Большинство фотомодульных разъемов требуют обжима контактов.  Для их корректной установки — как на производстве, так и в полевых условиях — необходимо применять специализированный инструмент и соблюдать технологию сборки. Критически важно контролировать калибровку обжимных клещей и параметры матриц, чтобы обеспечить долговечность соединений. В качестве альтернативы на рынке появились без инструментальные коннекторы, исключающие этап обжима. В них применяется пружинный контакт, устойчивый к температурным перепадам и вибрациям, что упрощает монтаж и повышает надежность.  Как правильно обжать разъёмы MC4 вы можете найти в данной статье " Инструкция по обжимке разъемов МС4"

Советы по монтажу соединителей солнечных панелей

Проблема: Перегрев и повреждение коннектора MC4 из-за ненадежного соединения

Решение: Чтобы избежать неполадок в разъемах фотоэлектрических систем, важно соблюдать правильную технологию монтажа при первичной сборке массива. Ключевые рекомендации:

• Обучение специалистов – монтажники должны уметь правильно собирать солнечные коннекторы.

• Специализированный инструмент – необходимо применять обжимные устройства, откалиброванные в соответствии с требованиями производителя.

• Безинструментальные разъемы – использование пружинных контактов исключает ошибки при обжиме.

• Единый производитель – все компоненты системы (разъемы, кабели) должны быть совместимы.

Соблюдение этих правил минимизирует риски повреждения соединений.

Основные причины пожаров в электроустановках:

1. Несоответствие параметров оборудования нагрузкам.

2. Ненадежные контакты.

Пример инцидента:

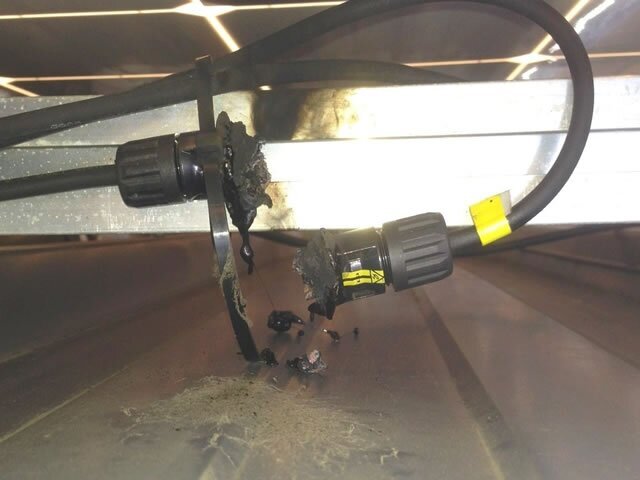

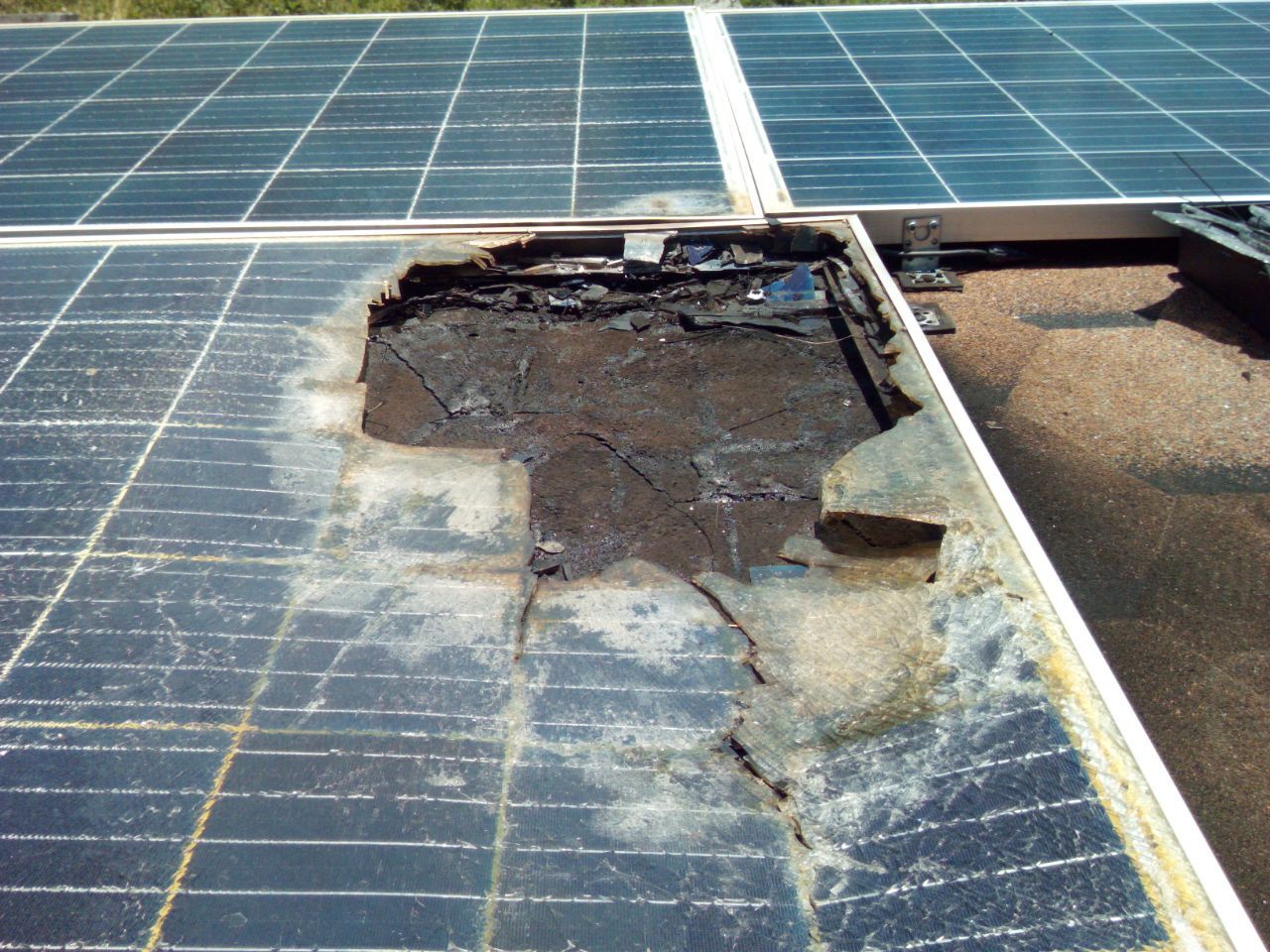

На фотографии показан модуль, воспламенившийся из-за некачественного обжатия коннектора MC4.  Плохой контакт вызвал перегрев и возгорание. Это подтверждает, что надежность солнечных панелей, коммутационных коробок и соединителей напрямую влияет на безопасность системы.

Важный случай:

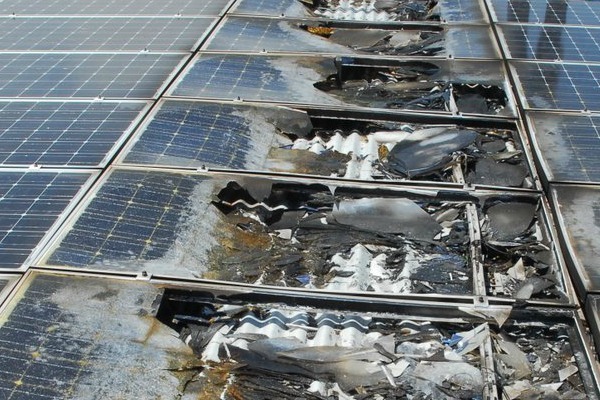

Модули были смонтированы на битумной кровле, и возгорание коннектора MC4 едва не привело к масштабному пожару. Вывод: Выбирайте только проверенных производителей – не только панелей, но и комплектующих (коннекторов, кабелей).
