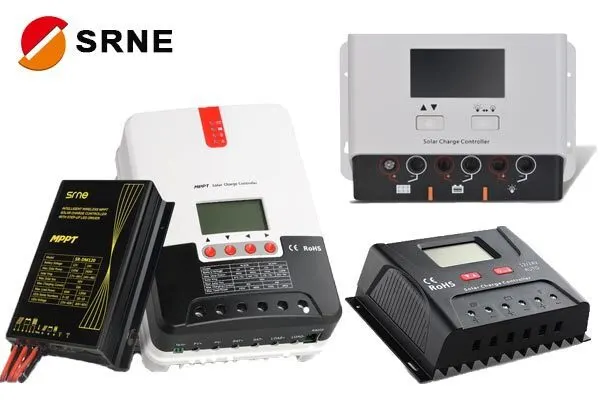

Солнечные контроллеры — какие они бывают и для чего нужны?
В автономных энергокомплексах, где используются аккумуляторы, крайне важно регулировать процессы их зарядки и разрядки.
Солнечные контроллеры выполняют ключевую функцию: они оптимизируют накопление энергии в АКБ, предотвращая их перезаряд при избыточной генерации от фотоэлектрических модулей. Отдельные модификации устройств также оснащены выходами для подключения потребителей постоянного тока и предохраняют батареи от критической разрядки, продлевая их срок службы.
Необходимость применения контроллеров заряда
Контроллеры заряда являются обязательным компонентом автономных энергосистем. Они обеспечивают многоэтапный (обычно трехстадийный) процесс заряда аккумуляторов. Подробное описание этих стадий для свинцово-кислотных АКБ можно найти в специализированных материалах, посвященных ШИМ-контроллерам.
Особенности работы с разными типами аккумуляторов:
- Свинцово-кислотные АКБ. Чувствительны как к глубокой разрядке, так и к перезаряду. При чрезмерном разряде значительно снижается срок службы батареи, возможен полный выход из строя. Перезаряд приводит к закипанию электролита (в обслуживаемых моделях) или деформации и даже взрыву герметичных АКБ.
- Щелочные аккумуляторы. Устойчивы к глубокому разряду, но также требуют защиты от перезаряда.
- Литиевые батареи. Помимо защиты от переразряда и перезаряда, необходима система балансировки ячеек в последовательных сборках.

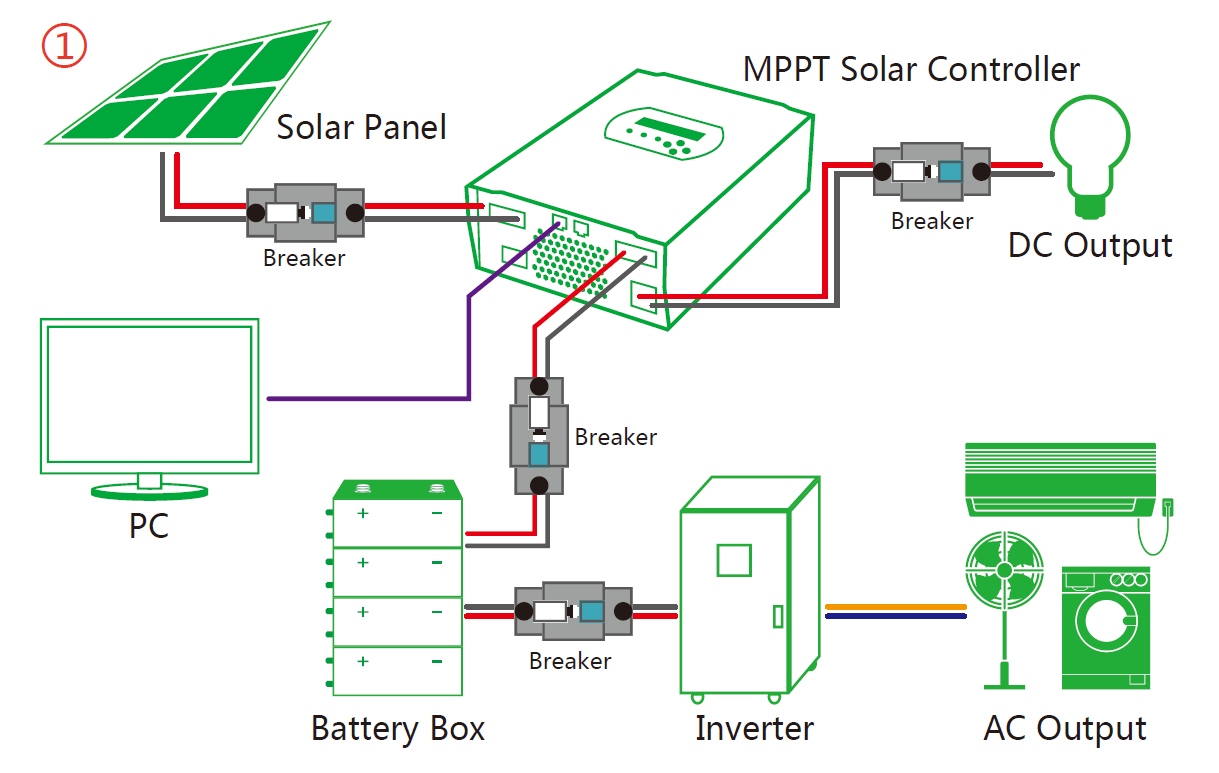

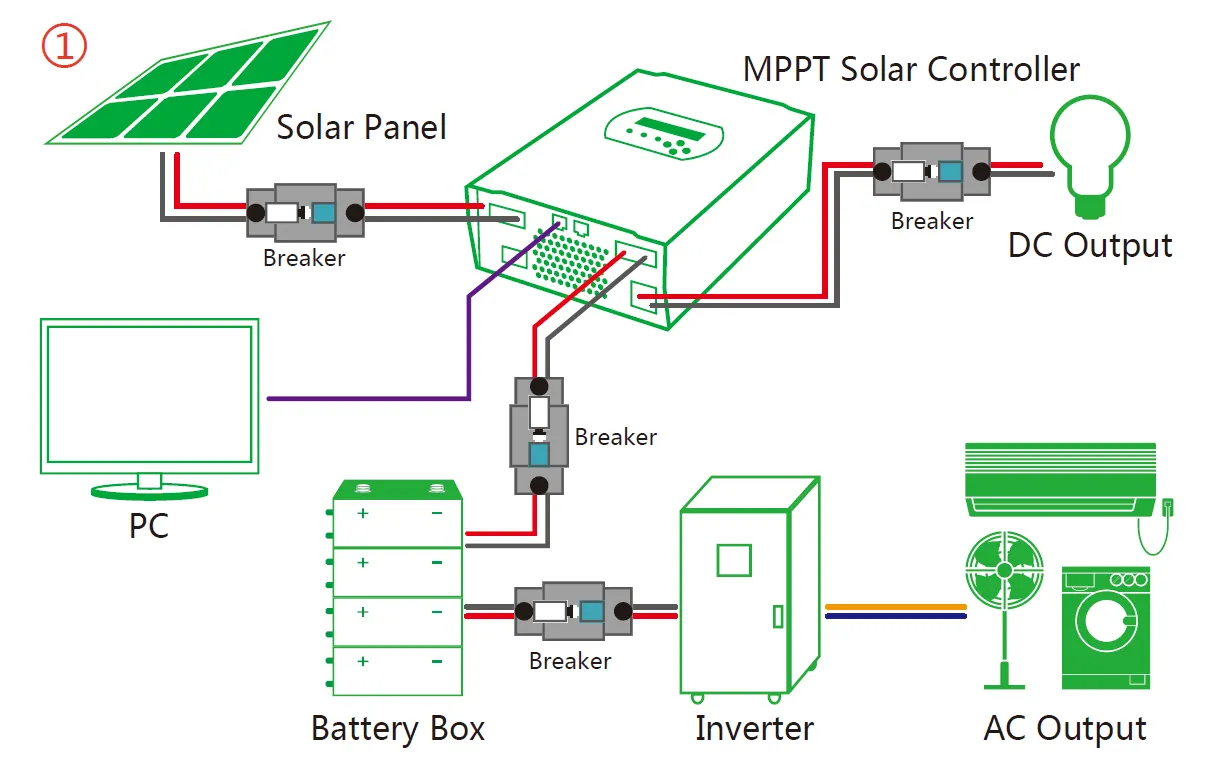

Принцип работы контроллера в автономной системе
Контроллер выполняет две ключевые функции:
- Отключает нагрузку при критическом разряде АКБ.
- Прекращает заряд при достижении максимального уровня напряжения, отключая источник энергии (солнечные панели, ветрогенератор и т. д.).
Важные рекомендации по эксплуатации
- Запрещено подключать нагрузку напрямую к аккумулятору в обход контроллера – это может привести к его повреждению.
- Напряжение отключения нагрузки для 12В свинцово-кислотных АКБ обычно составляет 10,5–11,5 В, что соответствует 20–100% остаточной емкости (зависит от скорости разряда).
- Напряжение отключения заряда – 14–14,3 В, предотвращающее газообразование.
- Режим выравнивания (около 15 В) применяется только для заливных АКБ и запрещен для герметичных.
Настройки контроллера
- Большинство моделей имеют фиксированные заводские настройки, но некоторые позволяют регулировать пороги срабатывания.
- Безопасность системы.

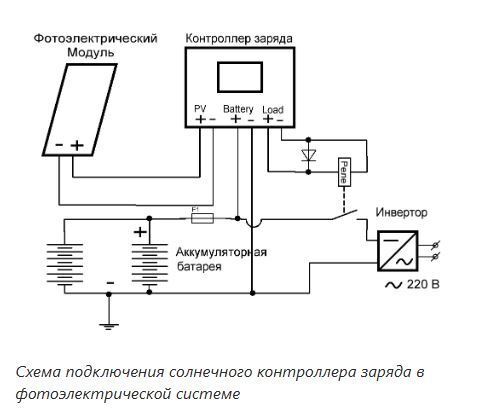

Для надежности рекомендуется устанавливать отдельные защитные устройства в каждой цепи (см. схему ниже).
Какие существуют типы контроллеров заряда для солнечных батарей?

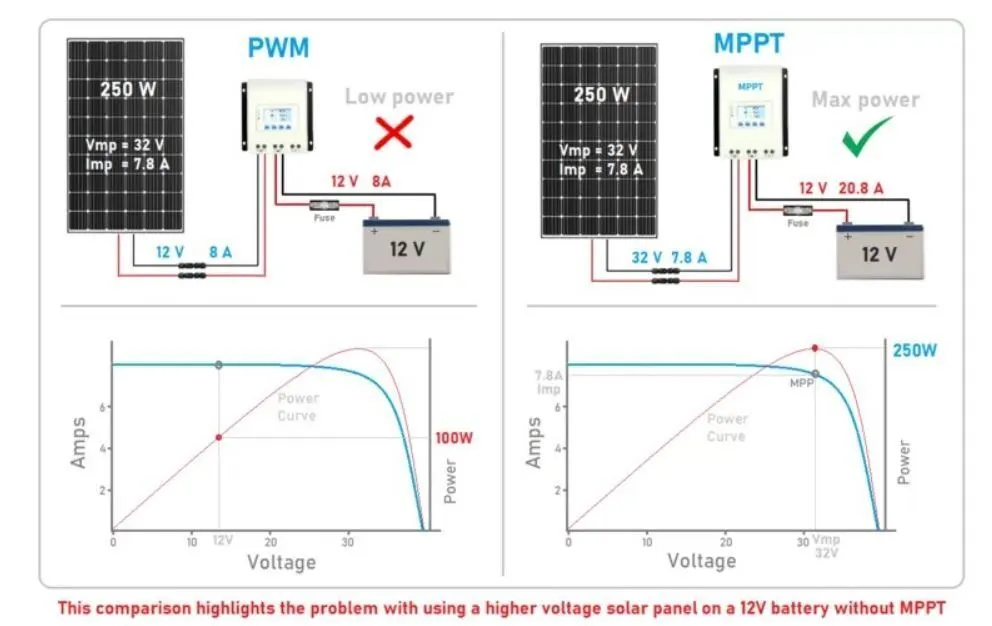

Современные устройства для управления зарядом аккумуляторов от солнечных панелей делятся на две основные категории: PWM (широтно-импульсная модуляция) и MPPT (отслеживание точки максимальной мощности).
- PWM-контроллеры требуют, чтобы номинальное напряжение солнечной панели совпадало с напряжением аккумулятора. Например, для зарядки 12-вольтовой батареи необходима панель с 36 последовательно соединёнными фотоэлементами (при необходимости мощность увеличивают за счёт параллельного подключения дополнительных цепочек).
- MPPT-контроллеры более универсальны: напряжение панели должно лишь превышать напряжение АКБ, но при этом нельзя превышать максимально допустимый вольтаж контроллера (особенно важно учитывать напряжение холостого хода). Рекомендации по подбору мощности и тока устройства описаны в разделе «Частые вопросы: выбор контроллера для солнечных панелей».
Некоторые модели инверторов и источников бесперебойного питания (ИБП) уже оснащены встроенными контроллерами заряда. В ИБП также часто интегрировано зарядное устройство — например, как в гибридных системах Combi или инверторах Studer AJ-S.
Почему не стоит экономить на контроллере?

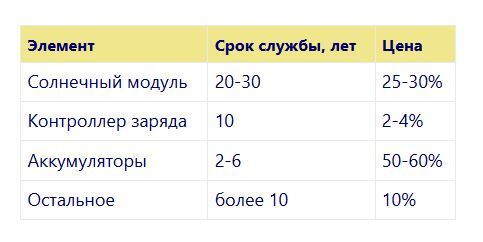

Хотя его стоимость составляет небольшую долю в общей цене энергосистемы, именно от этого устройства зависят:
- эффективность преобразования солнечной энергии,
- долговечность аккумуляторов — самого дорого компонента автономного питания.
Типы и принципы работы контроллеров заряда для солнечных батарей
Контроллеры заряда различаются по нескольким ключевым параметрам:
- Алгоритм завершающей стадии заряда – способ поддержания напряжения при полной зарядке аккумулятора.
- Метод регулирования тока – шунтовой или последовательный.
- Наличие функции отслеживания точки максимальной мощности (MPPT) – повышение эффективности солнечных модулей.
Простейшие устройства работают по принципу «включил-выключил»: при достижении на АКБ напряжения ~14,4 В (для 12-вольтовой батареи) они отключают солнечную панель, а при падении до ~12,5–13 В – снова подключают. Однако такой режим приводит к недозаряду (60–70%), что провоцирует сульфатацию пластин и резко сокращает срок службы аккумулятора.
Сегодня подобные контроллеры практически не производятся, но их можно встретить в самодельных системах – обычно из-за попыток сэкономить. На деле такая «экономия» оборачивается быстрым выходом АКБ из строя, тогда как современные PWM и MPPT-контроллеры обеспечивают полный заряд и продлевают ресурс батарей.
Более совершенные модели используют широтно-импульсную модуляцию (ШИМ/PWM). На финальной стадии заряда они не отключают панель полностью, а регулируют ток, подавая его короткими импульсами. Это позволяет добиться 100% заряда и минимизировать вред для аккумулятора.

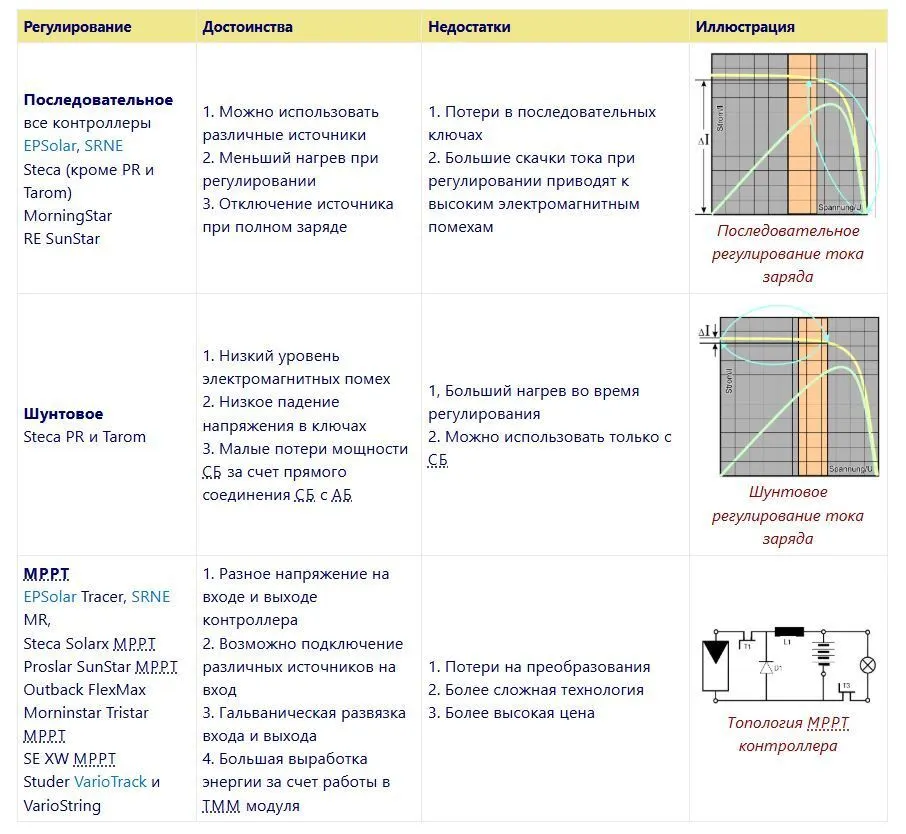

ШИМ-контроллеры делятся на два типа:
- Шунтовые – перенаправляют избыточный ток через шунт (замыкают солнечную панель), не пропуская его в АКБ.Недостаток: нельзя подключать дополнительные источники энергии.
- Последовательные – полностью отключают панель от цепи, из-за чего её напряжение возрастает до холостого хода.
MPPT-контроллеры (с функцией слежения за максимальной мощностью). Самые продвинутые модели не только используют ШИМ, но и автоматически настраивают параметры работы, чтобы солнечные панели выдавали максимально возможную мощность в текущих условиях (изменение освещённости, температуры и т. д.).
Вывод
Каждый тип контроллера имеет свои плюсы и минусы, но главный критерий выбора – баланс между стоимостью и эффективностью. Дешёвые примитивные модели быстро «убивают» аккумуляторы, тогда как PWM и MPPT контроллеры обеспечивают долгий срок службы АКБ и максимальный КПД системы.
