Инструкция по обжимке разъемов MС4 для солнечных батарей

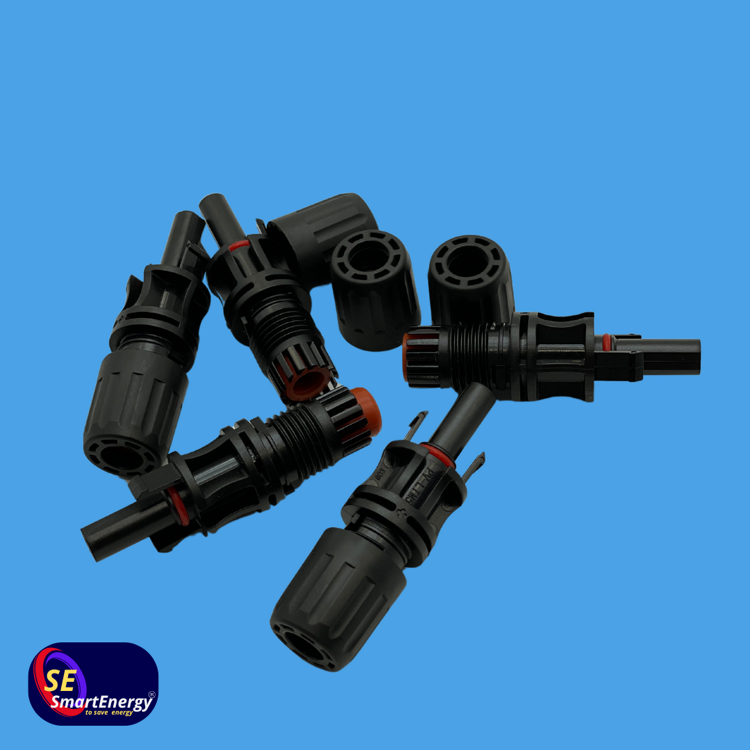

На рынке доступны как оригинальные, так и неоригинальные версии MC4. Важно помнить, что плюсовой и минусовой разъемы отличаются и совместимы только друг с другом, обеспечивая правильную полярность.
Для обеспечения надежного соединения солнечных панелей с системой используют ответные разъемы, которые подключаются к кабелю — обычно это водостойкий многожильный солнечный кабель. Такой кабель обладает высокой стойкостью к влаге, воде и ультрафиолетовому излучению, что позволяет прокладывать его на открытых участках без дополнительной защиты в виде гофры или металлического рукава, что способствует снижению затрат на монтаж.
Обжимка кабеля с разъемами MC4 выполняется при помощи специального инструмента — обжимного пресса или клеща. Этот инструмент отличается тем, что его обжимной элемент имеет форму «ласточкиного хвоста», благодаря чему лепестки коннектора надежно зажимаются внутрь кабеля, создавая прочное и долговечное соединение.
Важно: при использовании инструмента убедитесь в правильности выбора насадки для конкретных размеров кабеля и разъемов MC4. Правильная техника обжима гарантирует безопасность и долговечность всей системы солнечного питания.
Почему нельзя просто припаивать разъемы MC4 к солнечному кабелю?
В сети нередко встречаются советы о пайке кабеля к разъемам MC4. Однако в ответственных электрических цепях, по которым протекают значительные токи — измеряемые амперами и десятками ампер — давно отказались от соединений методом пайки или простого скручивания. Такие методы считаются ненадежными. В автомобильной электронике пайка проводов практически не применяется, а в правилах устройства электроустановок (ПУЭ) также не рекомендуется использовать пайку для соединений. Вместо этого допускаются соединения обжимом, сваркой или, при низких токах — специальными самозажимными разъемами.
Для подключения солнечного кабеля к разъему MC4 единственно допустимый и рекомендуемый способ — обжим. Этот метод одобрен разработчиком коннекторов — компанией MultiContact — и считается наиболее надежным.
Рядом с точкой соединения кабеля и разъема находится механическое соединение контактов между собой. Несмотря на герметичность и надежность MC4, возможны ситуации, когда контакт нарушается или сопротивление между плюсовой и минусовой клеммами увеличивается. Это вызывает нагрев контактов, что в свою очередь может привести к повреждению места соединения кабеля с разъемом. В худшем случае кабель может отойти, между ним и клеммой возникнет дуга (учитывая, что солнечные панели могут работать при напряжении десятков или сотен вольт), что ведет к оплавлению коннектора, его разрушению и даже пожару окружающих элементов кабельной системы.
Пайка кажется более простой альтернативой — не нужен специальный инструмент, достаточно паяльника. Однако в конечном итоге такой способ может привести к серьезным последствиям: повреждению кабеля или даже пожару в доме.
Ниже представлена иллюстрированная инструкция по правильному способу соединения солнечного кабеля с разъемом MC4.

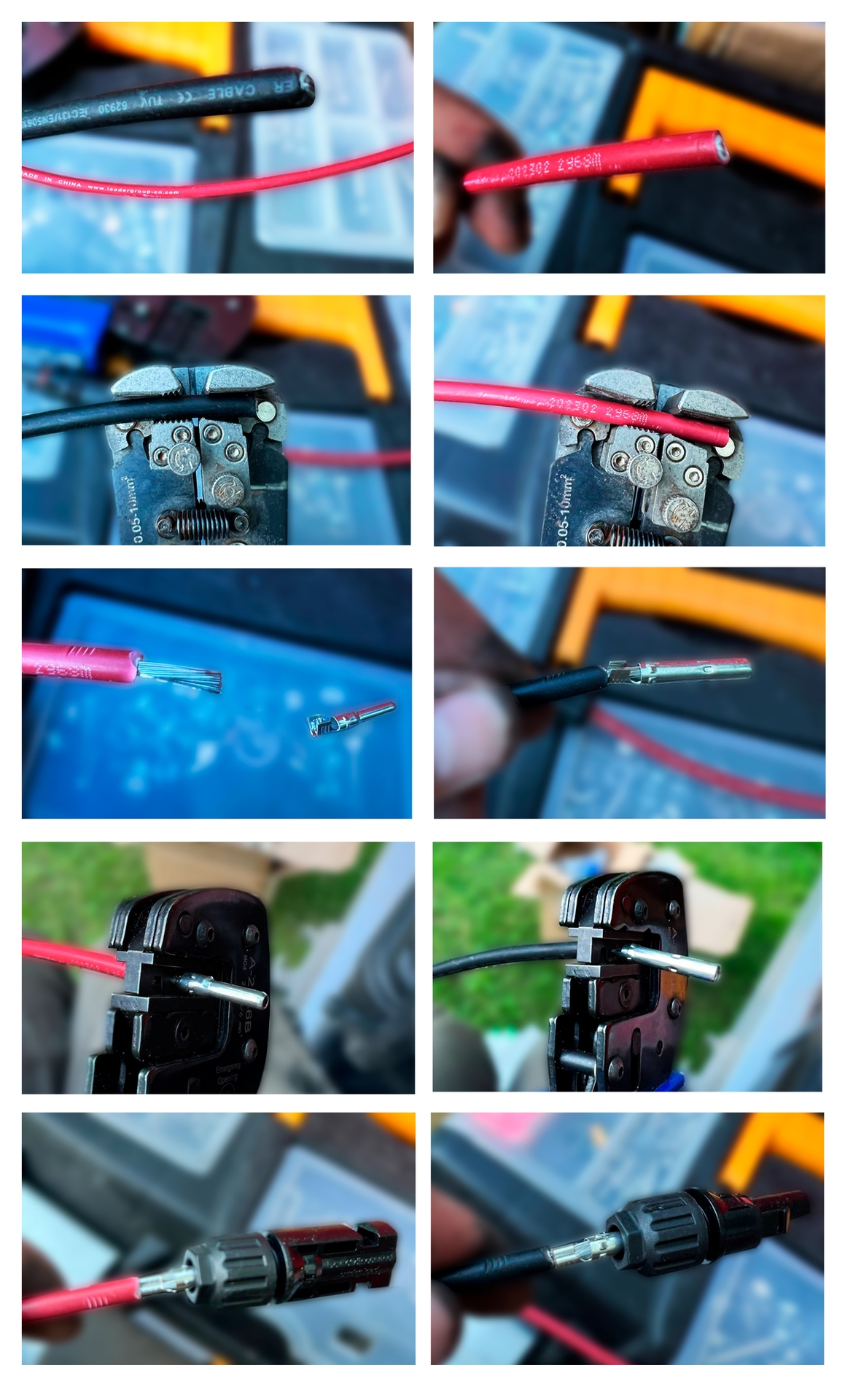

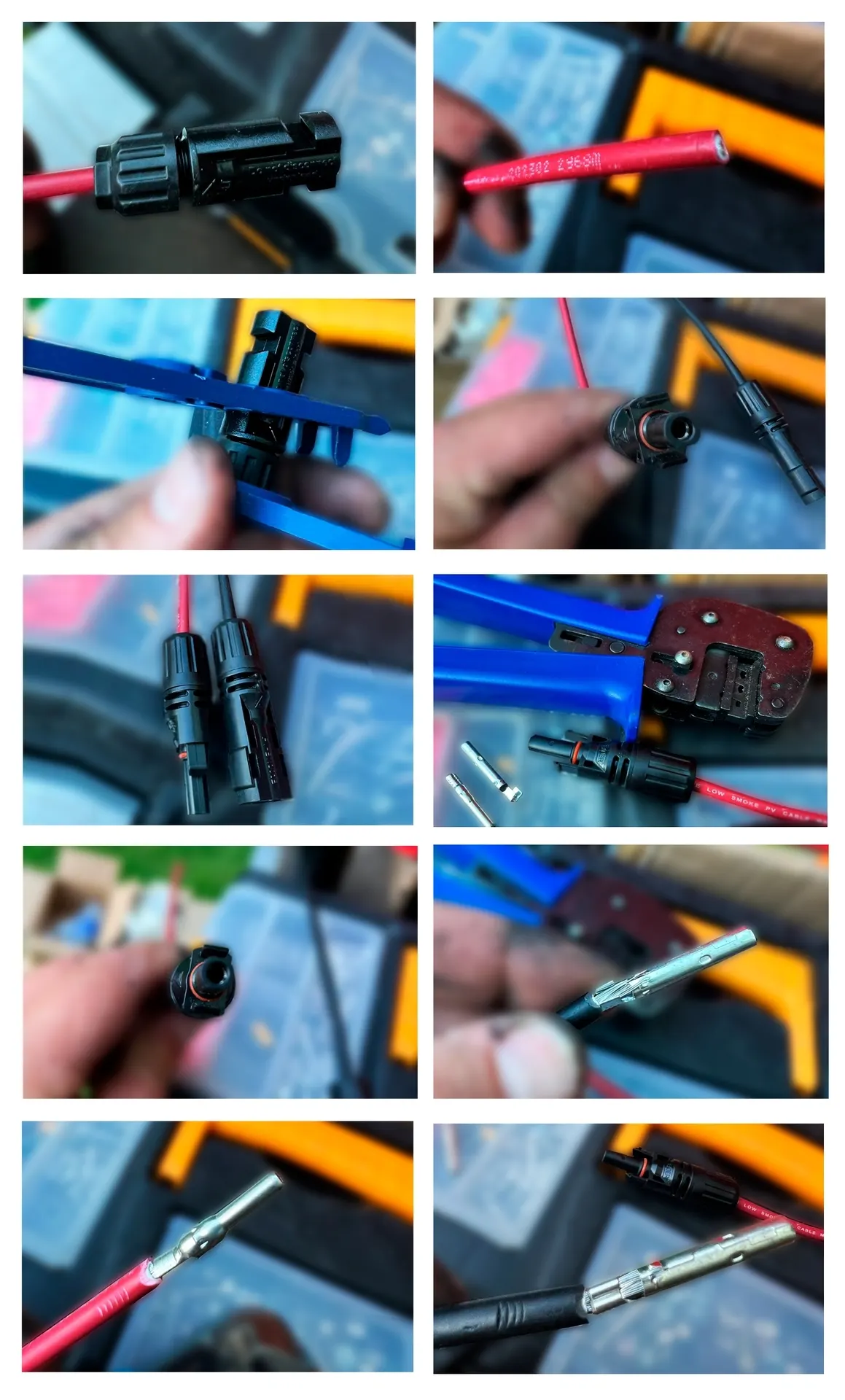

Пошагово: обжим MC4 за семь шагов
- Отрезать кабель ровно, без замятия; выбрать коннектор под сечение: у MC4 контакты для 2,5 / 4 / 6 мм² разные.
- Надеть на кабель гайку и уплотнитель из комплекта коннектора — до зачистки, иначе придётся резать заново.
- Зачистить 6–7 мм изоляции стриппером; жилы не надрезать и не скручивать.

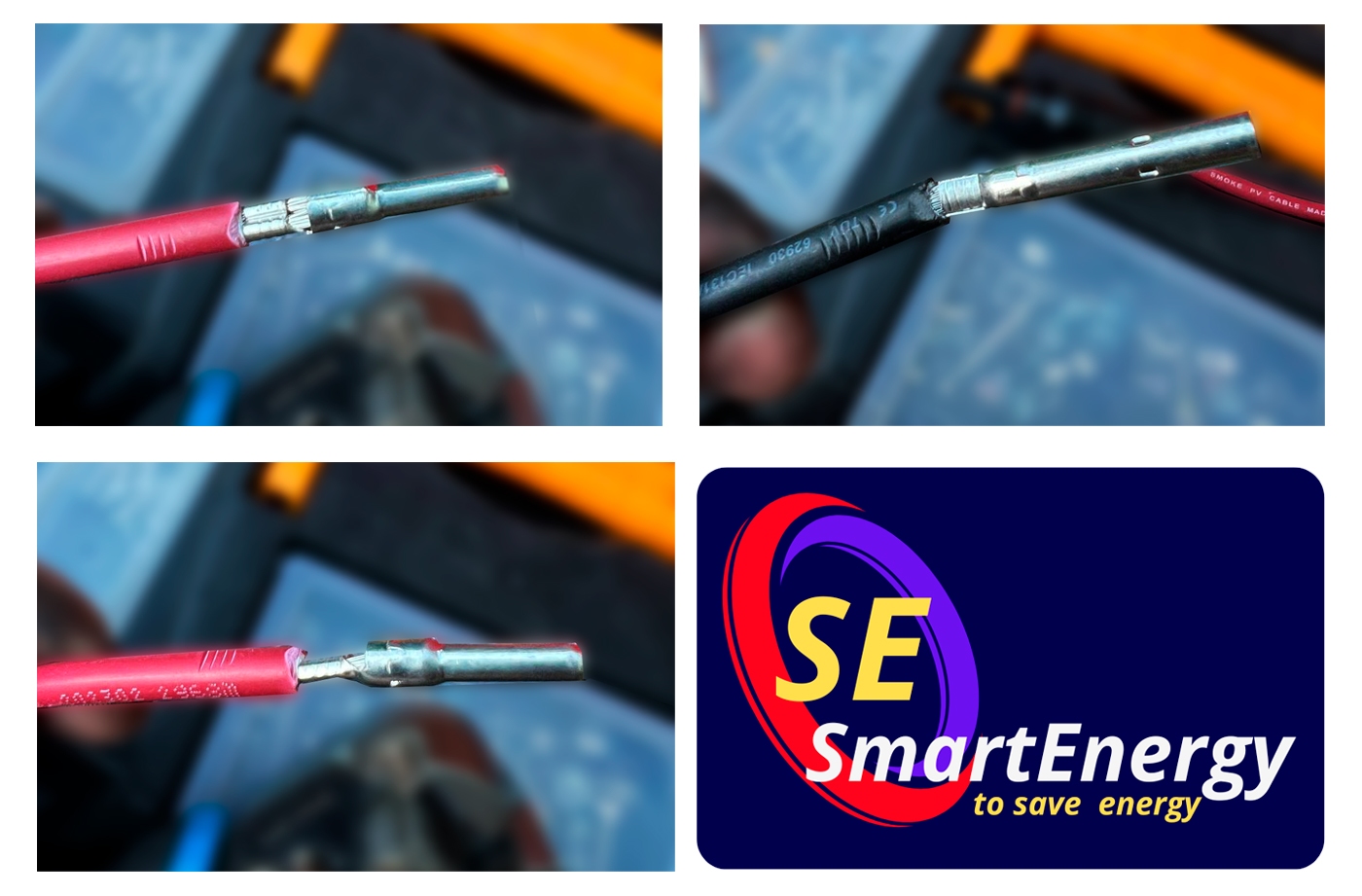

- Вставить жилу в контакт до упора, чтобы медь была видна в смотровом окне, но не выступала из обжимной части.
- Обжать клещами с матрицей MC4 («ласточкин хвост») одним полным ходом; храповик не отпустит клещи, пока обжим не завершён.
- Защёлкнуть контакт в корпус — до характерного щелчка; потянуть назад, проверить, что не выходит.
- Затянуть гайку ключом MC4 до упора уплотнителя — от этого зависит герметичность и ошибка изоляции инвертора через год.
Инструмент и сечения: таблица
| Сечение кабеля | Контакт MC4 | Ток длительно | Где применяют |
|---|---|---|---|
| 2,5 мм² | маркировка 2.5 | до 30 А | портативные панели, короткие перемычки |
| 4 мм² | маркировка 4 | до 40 А | стринги до 20 м, панели до 12 А |
| 6 мм² | маркировка 6 | до 55 А | стринги 20–60 м, панели 13–15 А, батарейные линии |

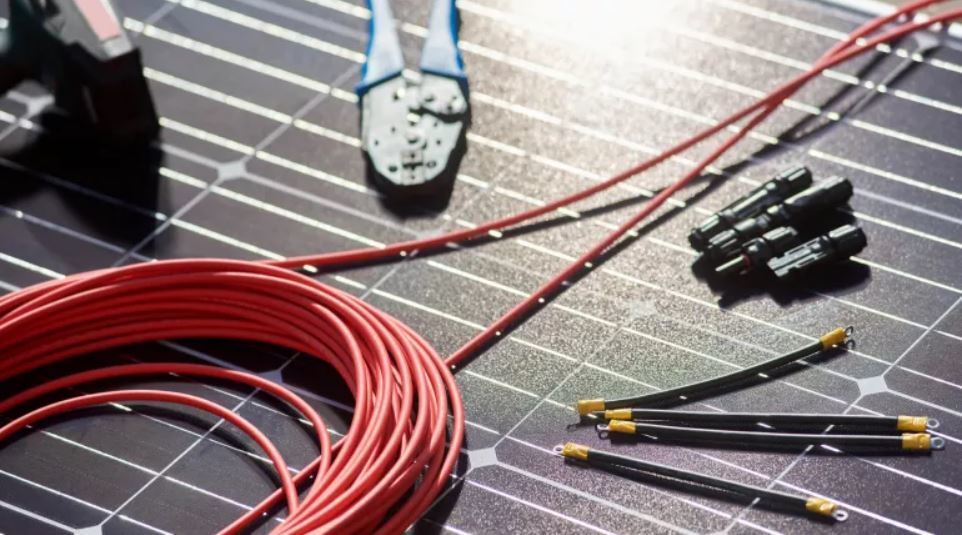

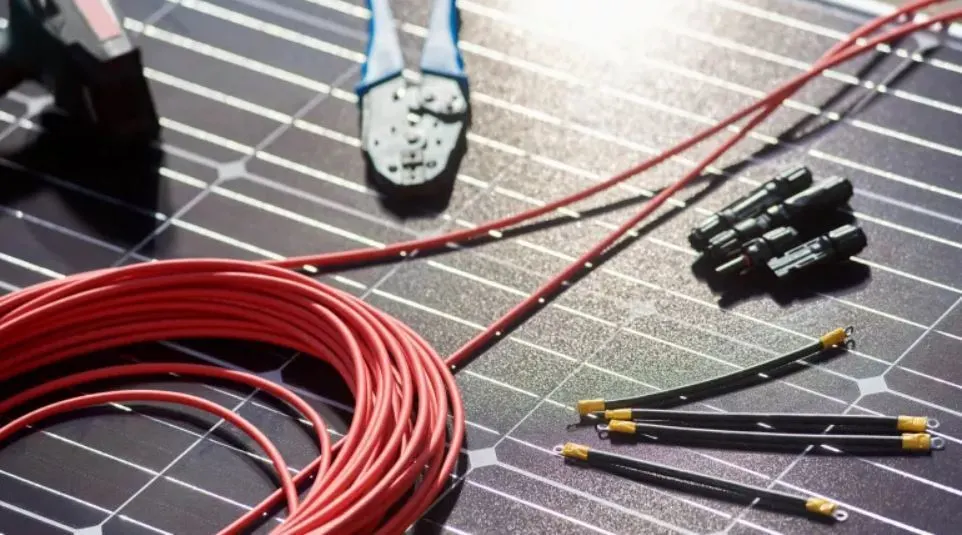

Нужны: клещи с матрицей MC4, стриппер, ключ для гаек MC4 (двойной, он же размыкает коннекторы под нагрузкой не даст — сначала выключить автомат). Кабель — только солнечный H1Z2Z2-K с двойной изоляцией, устойчивый к ультрафиолету; обычный ПВС на крыше трескается за два сезона. Подходящий — в разделе кабель и коннекторы.
Как проверить готовое соединение
- потянуть контакт за кабель с усилием 5–6 кг — не должен сдвинуться;
- измерить сопротивление мультиметром на перемычке: близко к нулю, без скачков при изгибе;
- под нагрузкой через полчаса потрогать коннектор: тёплый — норма, горячий — переобжать;
- соединять только коннекторы одного производителя: «совместимые» MC4 разных марок дают зазор, нагрев и ошибки изоляции.
Как стринги собираются из готовых кабелей — в статье о соединении модулей, а сечение под длину линии — в статье о сечении кабеля постоянного тока.
Частые вопросы
Можно ли обжать MC4 пассатижами или универсальными клещами?
Нет: контакт деформируется неравномерно, часть жил остаётся без прижима, и через месяц соединение греется. Матрица MC4 стоит 30–60 рублей и окупается первым же стрингом.
Что делать, если коннектор греется?
Отключить стринг автоматом, разомкнуть ключом, отрезать коннектор и обжать новый. Греющийся MC4 — самая частая причина пожара на солнечных станциях.
Как разъединить MC4?
Только ключом MC4, нажав фиксаторы с двух сторон, и только при снятой нагрузке: под током дуга постоянного тока не гаснет и оплавляет контакты.
