Литий-железо-фосфатные аккумуляторы
Литий-железо-фосфатный аккумулятор (LiFePO4, или LFP) — литиевая батарея, у которой катод сделан из фосфата железа. Для накопителей солнечных станций он стал стандартом: выдерживает несколько тысяч циклов, спокойно отдаёт 80–90 % ёмкости за цикл, имеет КПД цикла 90–95 % и служит в разы дольше свинцовых аккумуляторов. Цена этого — более высокая стоимость при покупке и запрет на заряд при температуре ниже нуля.
Ниже — устройство железофосфатной батареи, сравнение со свинцовыми и другими литиевыми аккумуляторами, срок службы, плюсы и минусы и то, чем должна быть оснащена батарея для работы с инвертором.
Что такое железо-фосфатная батарея
В литий-ионных аккумуляторах литий перемещается между катодом и анодом при заряде и разряде. Тип катода определяет характер батареи. В смартфонах, ноутбуках и электромобилях чаще встречаются кобальтовые и никель-марганец-кобальтовые катоды: они дают больше энергии на килограмм. У железофосфатных ячеек катод из фосфата железа: энергии на килограмм меньше, но химическая структура устойчивее, ячейки меньше стареют от циклов и значительно менее склонны к тепловому разгону.
Номинальное напряжение одной ячейки LFP — около 3,2 В. В домашних накопителях 16 ячеек собирают последовательно и получают 51,2 В — это и есть «48-вольтовая» батарея, привычная гибридным инверторам. Типичный модуль на 100 А·ч даёт около 5,12 кВт·ч. Модули объединяют параллельно и наращивают ёмкость, в пределах, которые допускает руководство производителя и инвертора. Что означает «100 А·ч» в киловатт-часах — в статье про Ач и кВт·ч.
Где применяют литий-железо-фосфатные аккумуляторы
- Накопители домашних солнечных станций. Днём излишки энергии заряжают батарею, вечером и ночью дом питается от неё. Подробнее — на страницах «Системы накопления энергии» и «Аккумуляторы».

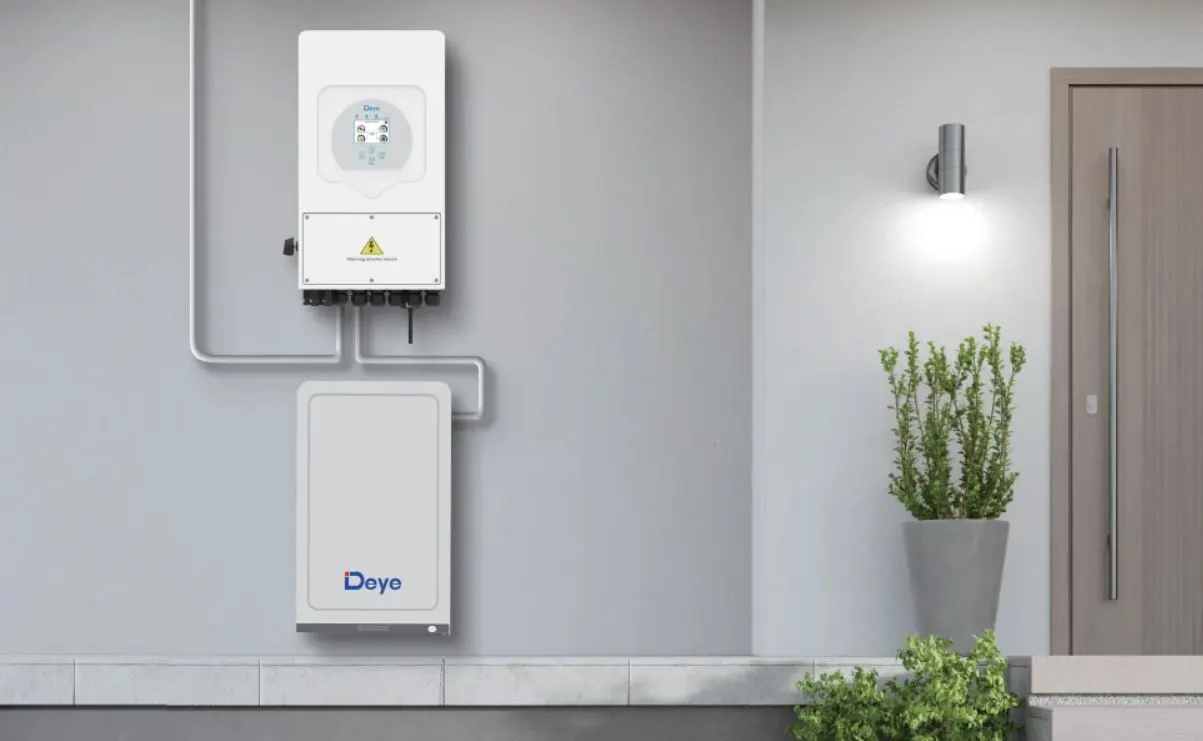

- Резерв при отключениях. Батарея с гибридным инвертором держит холодильник, насос, отопительную автоматику и свет, когда в сети нет напряжения.
- Автономные дачи и объекты. Где сети нет совсем, накопитель работает в паре с панелями или ветрогенератором.
- Бизнес. Магазины, фермы, склады, телеком-оборудование: батарея сглаживает пики потребления и держит критичные нагрузки.
- Транспорт и портативные станции. Дома на колёсах, лодки, зарядные станции на 220 В.
Срок службы литий-железо-фосфатных аккумуляторов

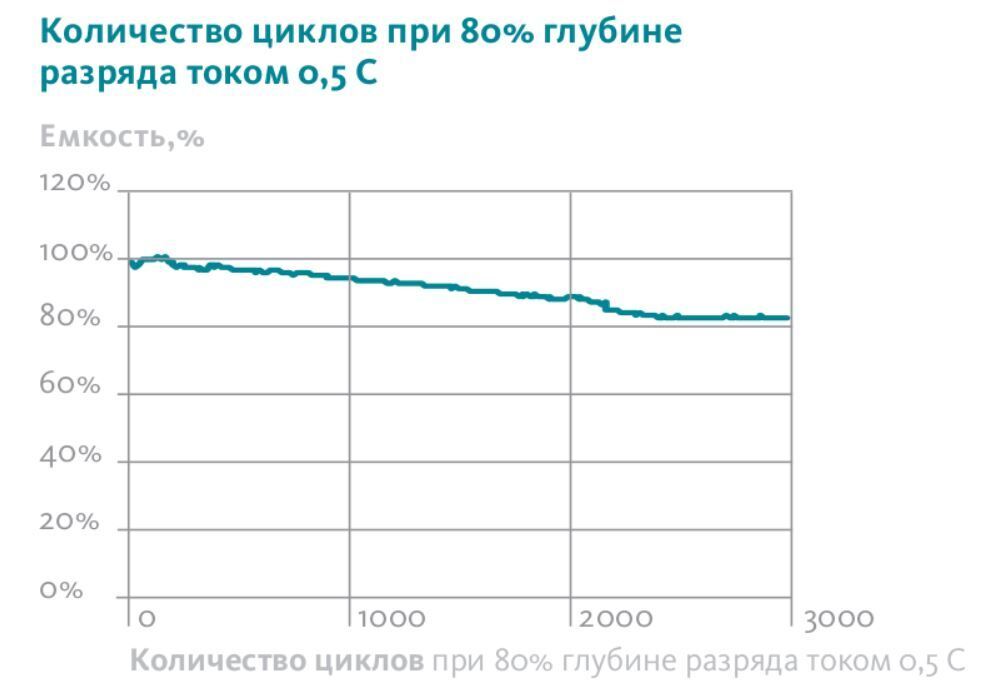

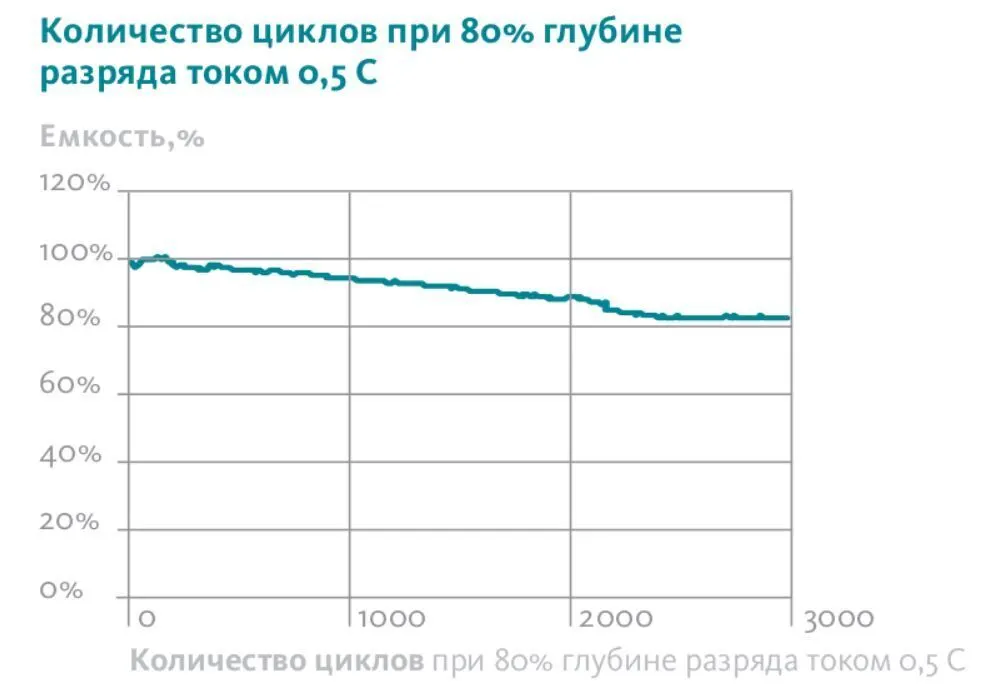

Срок службы определяют два предела — циклический ресурс и календарный возраст. Паспорта батарей для домашних накопителей обычно указывают от 3 000 до 6 000 циклов при глубине разряда 80 %, у лучших ячеек заявляют и больше. Цикл — это полный заряд и разряд; несколько неглубоких циклов суммируются. Конец ресурса определяют по остаточной ёмкости, чаще всего 70–80 % от начальной.
Простой расчёт. Модуль 5,12 кВт·ч, рабочая глубина разряда 90 %, ресурс условно 5 000 циклов. За жизнь модуль отдаст 5,12 × 0,9 × 5 000 ≈ 23 000 кВт·ч. Если батарея делает один цикл в сутки, 5 000 циклов — это около 13–14 лет. Календарное старение тоже идёт: поэтому сроки «20 лет и больше» стоит читать как лучший случай, а не как гарантию. Реальную цифру смотрите в паспорте и в условиях гарантии конкретной модели. Как считать циклы по глубине разряда, разбираем в статье «Глубина разряда (DoD) и ресурс LiFePO4».
Что сокращает срок службы: хранение на 100 % заряда в жару, постоянный заряд и разряд большими токами, работа при высокой температуре, глубокий разряд до отключения BMS, заряд при отрицательных температурах. Что продлевает: умеренные токи, температура в диапазоне, указанном в паспорте, правильно выставленные пороги заряда и разряда на инверторе.
Плюсы и минусы железофосфатных аккумуляторов
| Свойство | LiFePO4 | Свинцовые AGM/GEL | Другие литий-ионные (NMC) |
|---|---|---|---|
| Рабочая глубина разряда | 80–90 % | около 50 %, иначе быстро стареют | около 80–90 % |
| Циклический ресурс | тысячи циклов, по паспорту модели | несколько сотен циклов при глубоком разряде | меньше, чем у LFP, зависит от химии |
| КПД цикла | 90–95 % | заметно ниже, особенно на больших токах | сопоставим с LFP |
| Реакция на неполный заряд | не вредит | сульфатация, потеря ёмкости | не вредит |
| Масса на кВт·ч | меньше свинца | тяжёлые | легче LFP |
| Склонность к тепловому разгону | низкая | нет, но есть газовыделение у кислотных | выше, чем у LFP |
| Заряд при отрицательной температуре | запрещён без подогрева | возможен с потерями | ограничен |
| Цена на кВт·ч полезной ёмкости | выше при покупке, ниже за срок службы | ниже при покупке | зависит от модели |
Преимущества. Большая полезная ёмкость: батарея 5,12 кВт·ч отдаёт около 4,6 кВт·ч, а свинцовая такого же номинала — вдвое меньше. Высокий КПД, быстрый заряд, отсутствие обслуживания, устойчивость к неполным зарядам и возможность хранить батарею частично заряженной. Меньший риск возгорания, чем у кобальтовых и никелевых химий; подробности — в разборе «Пожарная безопасность LiFePO4-накопителей».
Недостатки. Выше цена при покупке. Нельзя заряжать при температуре ниже 0 °C, а у некоторых моделей порог выше — смотрите паспорт. Меньше энергии на килограмм, чем у никель-марганец-кобальтовых ячеек. Требуется BMS и корректная настройка инвертора: батарея без контроля порогов — расходный материал. О морозе мы писали отдельно: «LiFePO4 на морозе: что реально происходит и нужен ли подогрев».
Как выбирать между свинцом и литием в деньгах — в статье «LiFePO4 против AGM и геля».
BMS, балансировка и совместимость с инвертором
Железофосфатные ячейки очень чувствительны к перезаряду и переразряду, поэтому батарея всегда работает под управлением BMS — платы, которая следит за напряжением каждой ячейки, током и температурой. Она отключает батарею при выходе за допустимые границы, выравнивает ячейки (балансировка) и передаёт данные инвертору. Конкретные пороги напряжения на ячейку берите из паспорта батареи: они зависят от производителя и модели, а не из общей таблицы.
Совместимость с инвертором бывает двух видов:
- Связь по CAN или RS485. Инвертор получает от BMS допустимый ток заряда и разряда, процент заряда и аварии. Это правильный вариант для гибридных инверторов с литием. Если связь пропала, станция может перейти в аварию или работать по напряжению — разбор в статье «Инвертор не видит батарею».
- Работа только по напряжению. Инвертор не видит BMS и ориентируется на выставленные вручную пороги; ничего не знает о состоянии ячеек. Допустимо в простых системах, но без обратной связи.
Если на инверторе нет встроенного профиля под литий, нужны ручная настройка напряжений заряда и разряда и внешняя BMS. Параметры меняет специалист, исходя из паспорта батареи и руководства инвертора. Какие строки паспорта проверить до покупки, объясняет статья «Паспорт LiFePO4-батареи».
Как подобрать емкость батареи
Оцените, сколько энергии вы хотите брать из батареи за ночь или за время отключения, и разделите на рабочую глубину разряда и КПД. Пример: вечером и ночью дом потребляет 9 кВт·ч. С учётом глубины разряда 90 % нужная номинальная ёмкость — 9 / 0,9 = 10 кВт·ч, то есть два модуля по 5,12 кВт·ч. Отдельно проверьте мощность: ток разряда одного модуля ограничен, и мощному инвертору может потребоваться несколько модулей даже при небольшой нужной ёмкости. Расчёт можно сделать в калькуляторе накопителя.
Частые вопросы
Сколько служит литий-железо-фосфатный аккумулятор?
В домашних накопителях заявляют от нескольких тысяч циклов, что при одном цикле в сутки означает около 10–15 лет. Реальный срок зависит от температуры, токов, глубины разряда и качества BMS. Цифру для конкретной модели берите из паспорта и условий гарантии.
Чем железо-фосфатный аккумулятор отличается от литий-ионного?
Литий-ионных аккумуляторов много типов, LFP — один из них, с катодом из фосфата железа. По сравнению с кобальтовыми и никелевыми химиями он тяжелее на единицу энергии, но значительно долговечнее и безопаснее.
Какие минусы у литий-железо-фосфатных аккумуляторов?
Цена при покупке, невозможность заряда при отрицательной температуре без подогрева, потребность в BMS и правильно настроенном инверторе, меньшая энергоёмкость на килограмм.
Нужен ли батарее подогрев в неотапливаемом помещении?
Если батарея стоит там, где температура опускается ниже допустимой для заряда, да: либо подогрев ячеек, либо размещение в тепле. Диапазон температур указан в паспорте.
Где купить литий-железо-фосфатные аккумуляторы для станции?
В каталоге SmartEnergy есть накопители для гибридных инверторов и подбор комплекта под вашу нагрузку: раздел «Системы накопления энергии». Для консультации напишите в контакты.
