JBD BMS — мировой лидер в разработке и производстве систем управления аккумуляторами
Коротко. JBD — самые распространённые платы BMS для самосборных LiFePO4-батарей. Выбор сводится к трём цифрам: число ячеек (чаще 4S для 12 В и 16S для 48 В), длительный ток разряда с запасом к нагрузке и наличие Bluetooth или UART для настройки порогов. Smart-версии позволяют задать напряжения отсечки и посмотреть баланс ячеек с телефона — без этого собранную батарею придётся диагностировать мультиметром.
В мире, где надёжность аккумуляторов напрямую влияет на эффективность и безопасность работы техники, особое значение имеют системы управления батареями — BMS. Китайская компания Dongguan Jiabaida Electronic Technology Co., Ltd (JBD BMS) за несколько лет превратилась из перспективного стартапа в одного из мировых лидеров в этой области. Сегодня её продукция используется более чем в 100 странах, включая Германию, США, Индию, Южную Африку и страны Юго-Восточной Азии.
Мощности и международный опыт
JBD BMS была основана в 2015 году и уже через несколько лет получила статус национального высокотехнологичного предприятия.

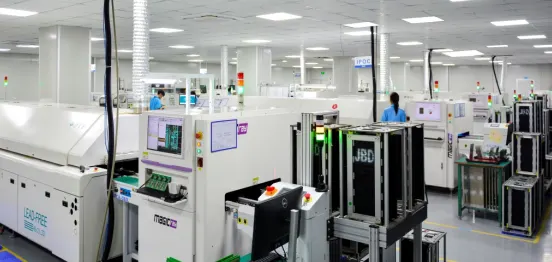

Компания располагает четырьмя современными производственными базами общей площадью 30 000 м², оснащёнными более чем 20 автоматизированными линиями SMT и сборки. Производственная мощность превышает 900 000 единиц продукции в месяц.
Сильная команда R&D (более 100 инженеров, из них 20+ — ведущие специалисты отрасли) обеспечивает разработку новых решений, адаптированных под потребности мирового рынка.
Ассортимент решений BMS и их применение

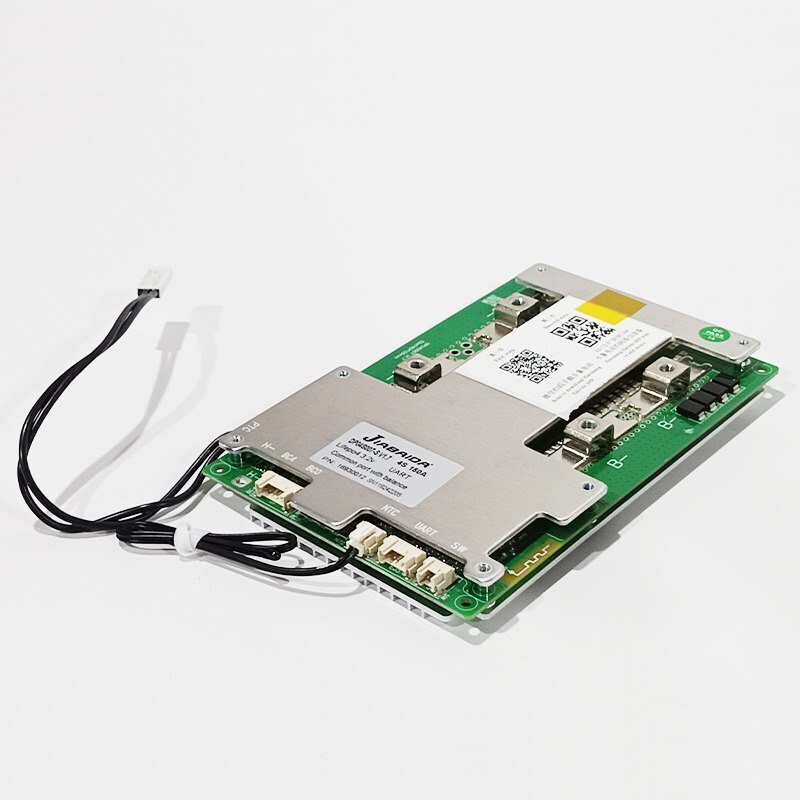

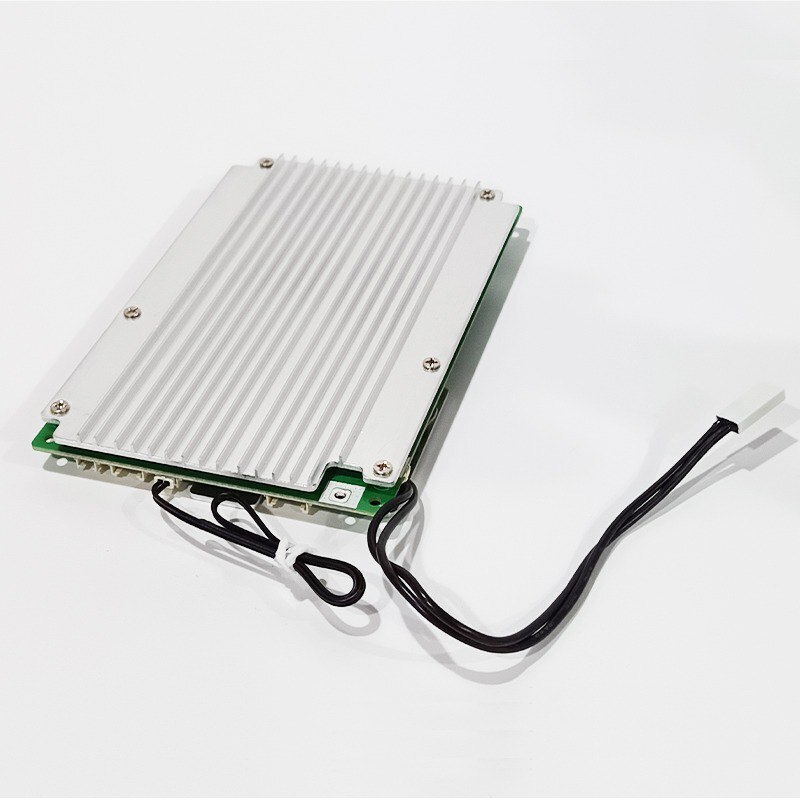

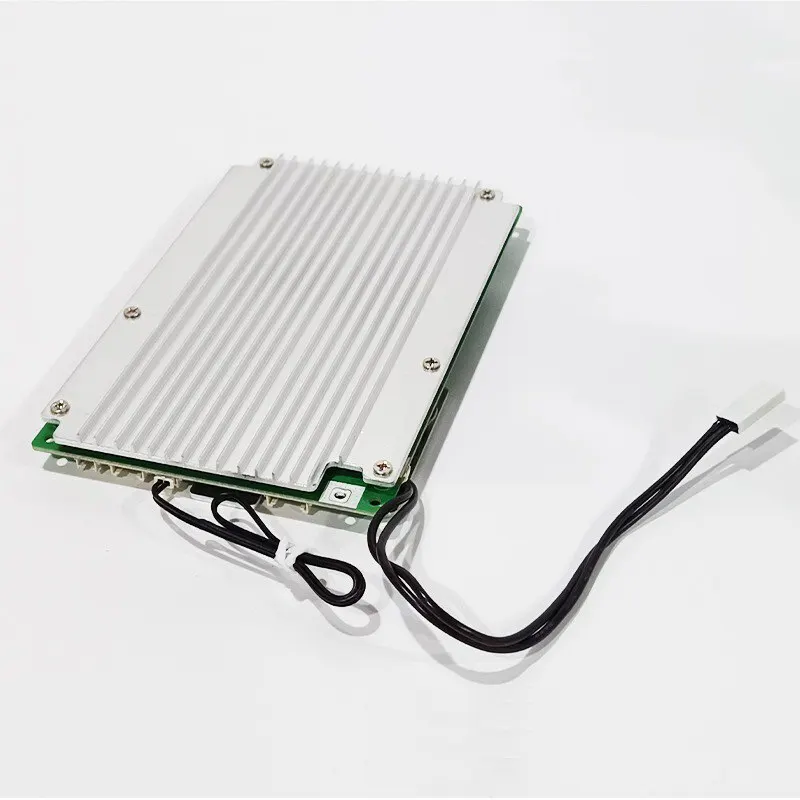

JBD BMS выпускает более 2000 типов BMS для разных задач:
- Электротранспорт — от электроскутеров и велосипедов до электромотоциклов, лёгких грузовиков и спецтехники.
- Энергохранилища — системы для домашних, коммерческих и промышленных установок, включая солнечные электростанции и резервное питание.
- Инструменты и стартеры — защита аккумуляторов в электроинструментах, пусковых устройствах, спецоборудовании.
Инновации и технологии
JBD активно внедряет цифровые решения:

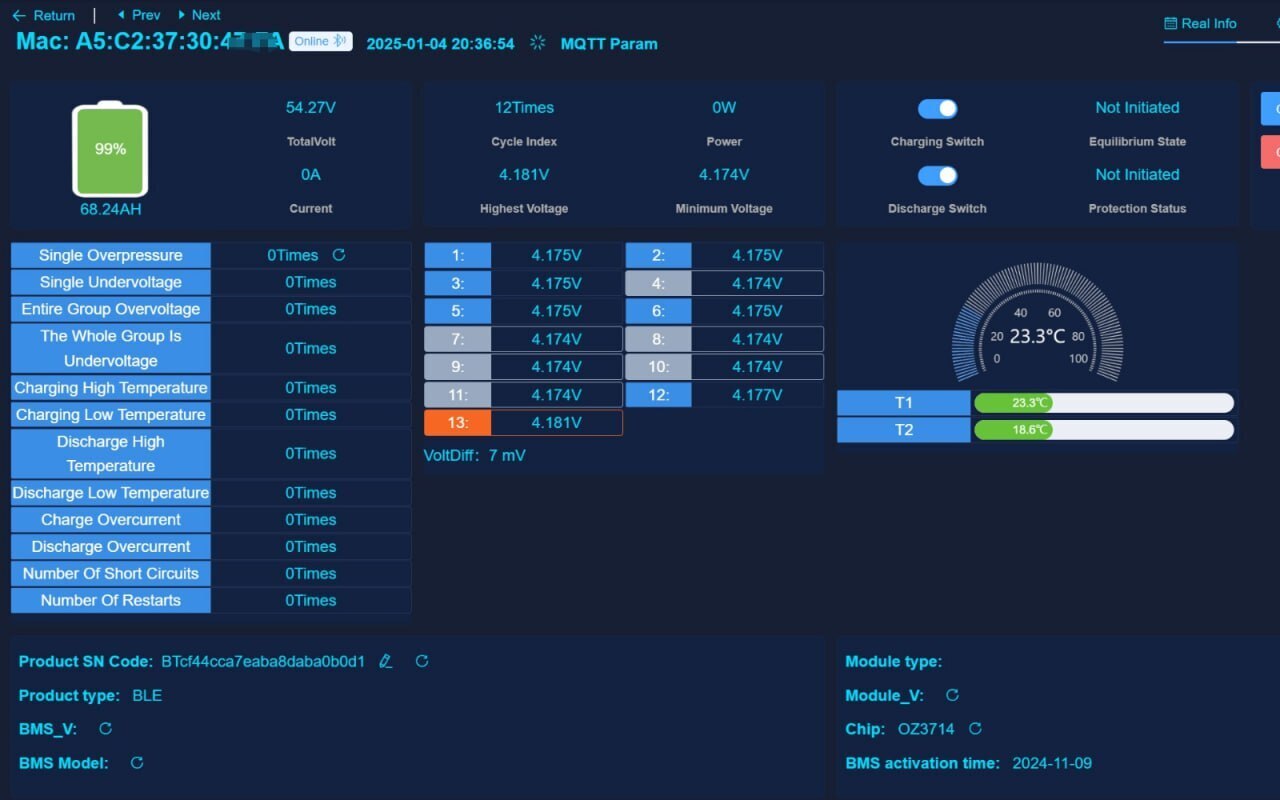

- MES-система — собственная платформа для контроля и мониторинга в реальном времени.

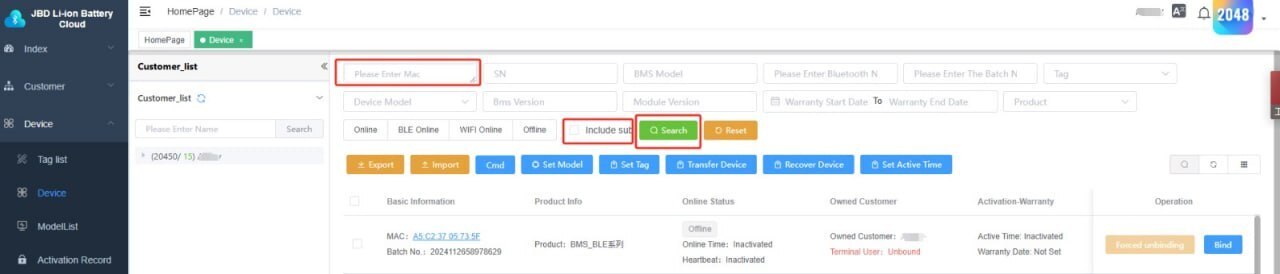

- Облачные платформы и приложения — удалённый мониторинг состояния батарей через смартфон или ПК, поддержка GPS и Bluetooth.
- Интеллектуальная балансировка — оптимизация работы каждой ячейки аккумулятора для увеличения срока службы.
Международная надёжность
Продукция JBD BMS сертифицирована по международным стандартам, включая UL и ISO, а также адаптирована под требования разных регионов. Компания поставляет решения в проекты по всему миру, включая крупные солнечные электростанции, парки электромобилей и промышленные энергохранилища.
Вывод
JBD BMS — это сочетание инженерной экспертизы, инновационных технологий и масштабного производства. Если вам нужны надёжные и умные решения для управления литий-ионными батареями, JBD — один из лучших вариантов на рынке.
Связаться с нами для консультации или узнать больше о нашем оборудовании.
Частые вопросы про JBD BMS
Что такое JBD BMS?
JBD (бренд Jiabaida) — это плата системы управления батареей для литиевых сборок: она следит за напряжением каждой ячейки, балансирует их, измеряет ток и температуру и отключает батарею при выходе за пределы. Один из самых распространённых «умных» BMS в самосборных LiFePO4-аккумуляторах. Зачем BMS нужна в принципе — в уроке про BMS.
Есть ли у JBD BMS Bluetooth и приложение?
У многих моделей есть Bluetooth; для мониторинга с телефона используют приложение Xiaoxiang (Smart BMS) — видно напряжение и баланс каждой ячейки, ток, температуру, счётчик ёмкости. Это удобный способ проверить сборку без мультиметра.
Как подключить JBD BMS к инвертору?
Силовыми проводами BMS стоит в разрыве минуса сборки, а для обмена данными с гибридным инвертором нужен протокол по RS485 или CAN, который инвертор понимает, — поддерживают его не все модели JBD. Если инвертор не видит батарею по цифровой линии, разбор причин — в уроке «Инвертор не видит батарею: CAN и RS485».
Чем отличаются модели JBD?
Основные различия — рабочий ток (номинальный и пиковый), число последовательных ячеек (4S для 12 В, 8S для 24 В, 16S для 48 В LiFePO4), наличие Bluetooth и цифровой связи, а также схема портов: общий порт заряда-разряда (common port) или раздельные (separate port).
Common port или separate port?
Common port — заряд и разряд через одни клеммы, проще в подключении; separate port — раздельные цепи заряда и разряда. Для солнечной сборки, где заряд и нагрузка идут через один инвертор, обычно берут common-port версию нужного тока.
На сколько ампер выбирать JBD BMS?
По максимальному току заряда и разряда сборки с запасом. Ток разряда считают от мощности инвертора: например, 5-кВт гибрид на сборке 48 В может кратковременно тянуть более 100 А, поэтому BMS берут с запасом по пиковому току. Готовые сборки с подобранным BMS — в разделе системы накопления энергии.
Как выбрать JBD BMS: число ячеек и ток
| Сборка | Ячеек LiFePO4 | Ток BMS | Для чего |
|---|---|---|---|
| 12 В | 4S | 60–100 А | кемпер, лодка, ИБП котла, инвертор 1 кВт |
| 24 В | 8S | 100–150 А | дача, инвертор 2–3 кВт, электровелосипед 24 В |
| 48 В | 16S | 100–200 А | домашний накопитель с гибридным инвертором 5–10 кВт |
| Li-ion 36–48 В | 10S–13S | 30–60 А | электросамокаты, велосипеды |
Ток разряда BMS берут с запасом 25–30 % к максимальному току инвертора: инвертор 5 кВт от 48 В тянет 105 А, значит BMS нужна на 150 А. Ток заряда у большинства JBD равен току разряда, у некоторых моделей ограничен половиной — смотрите в паспорте. Ячейки для сборок — в разделе аккумуляторы.
Smart BMS: что даёт Bluetooth и UART
- Bluetooth — приложение xiaoxiang BMS показывает напряжение каждой ячейки, ток, температуру, SOC, счётчик циклов и позволяет менять пороги.
- UART / RS485 — связь с инвертором или монитором; для гибридов Deye нужен протокол CAN, который есть не у всех плат JBD — уточняйте модель.

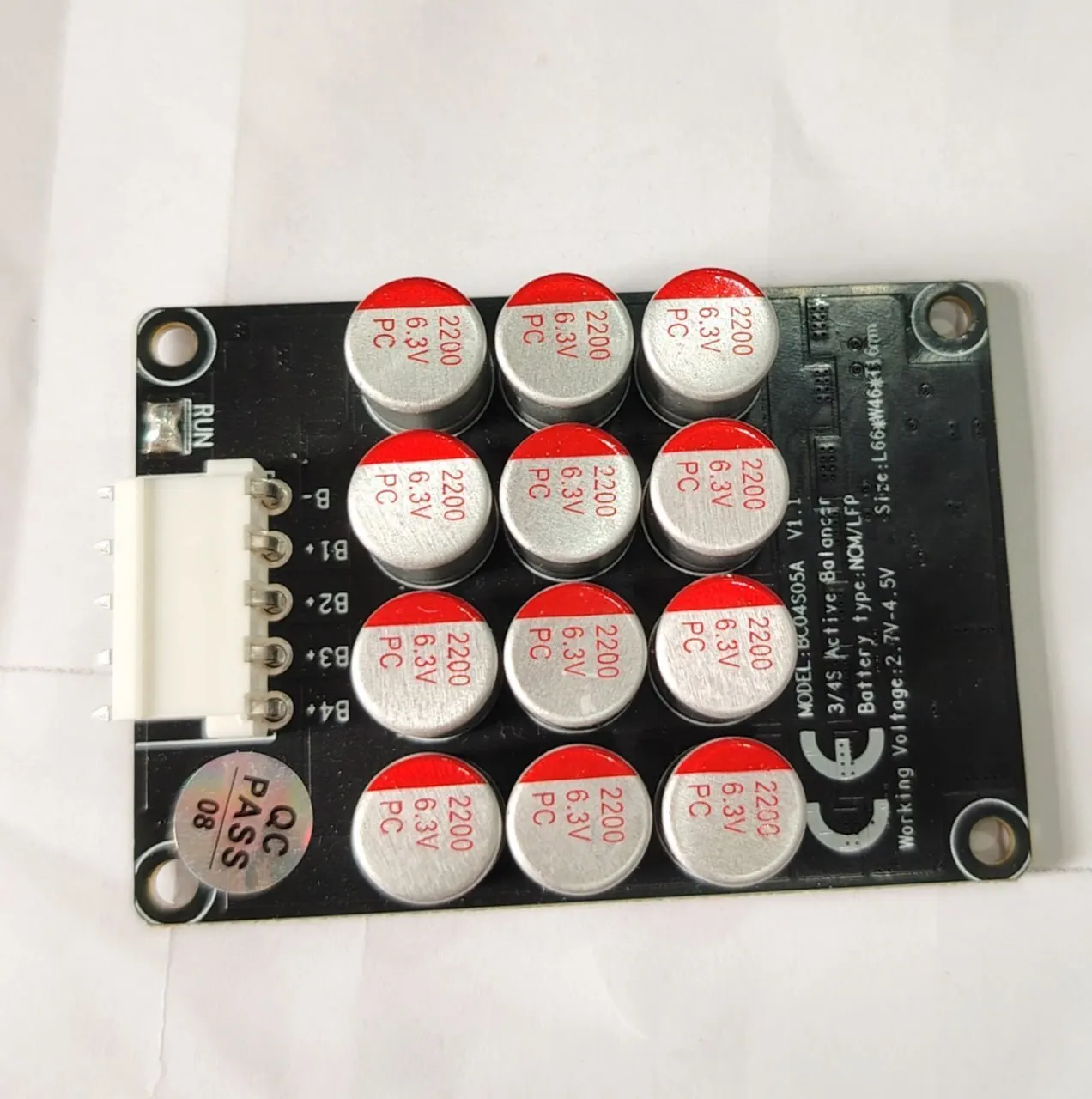

- Балансировка — пассивная 30–60 мА выравнивает ячейки только в конце заряда; для сборок от 100 А·ч полезен внешний активный балансир 1–2 А.
- Датчики температуры — две линии NTC: одну ставят на ячейки, вторую на клеммы; заряд ниже 0 °C BMS запретит сама.
Пороги для LiFePO4, которые стоит проверить после покупки
Отключение по перезаряду ячейки — 3,65 В, возврат — 3,50 В; отключение по разряду — 2,50 В, возврат — 2,80 В; ток защиты — по номиналу платы; задержка срабатывания по току 1–2 с, чтобы не отключать пусковые токи компрессоров. Ёмкость сборки в настройках нужно вписать вручную, иначе SOC в приложении будет показывать ерунду до первого полного цикла. Как соединять ячейки в 4S/8S/16S и почему нельзя смешивать ёмкости — в статье о соединении аккумуляторов; принцип работы BMS — в материале о BMS для литиевых батарей.
Частые вопросы
Чем JBD отличается от Daly и JK?
JBD — пассивный баланс и самое понятное приложение, стабильная прошивка; JK — активный баланс 1–2 А в той же плате, дороже; Daly — дешевле, но приложение и настройка беднее. Для домашнего накопителя 48 В чаще берут JK или JBD с внешним балансиром.
Можно ли ставить одну BMS на две параллельные сборки?
Нет: у каждой сборки своя BMS, параллелят уже готовые батареи одинаковой ёмкости и заряда. Иначе ток между сборками при разбалансе выйдет за предел платы.
BMS отключила батарею и не включается — что делать?
Проверить в приложении, какая защита сработала: по низкому напряжению ячейки батарею «будят» зарядом малым током, по температуре — ждут остывания или прогрева, по току — снимают нагрузку. Если ячейка ниже 2,0 В, её меняют.
Если не хотите собирать сами: готовые батареи LiFePO4 уже с BMS и гарантией, как их выбирают — в Солнечной школе.
