Автоматы постоянного тока для солнечных панелей: почему нельзя обычные
Суть проблемы: переменный ток 100 раз в секунду проходит через ноль — дуга в размыкающемся автомате гаснет сама. Постоянный ток через ноль не проходит: дуга горит непрерывно, плавит контакты и корпус. Обычный автомат на DC-строке — это плавкий пожарный шнур, а не защита.
Как выбрать DC-автомат
| Параметр | Как считать | Пример (строка 10 панелей 450 Вт) |
|---|---|---|
| Напряжение | Voc строки × 1,15 (морозный запас) | 10 × 41 В × 1,15 ≈ 470 В → автомат 500–600 В DC |
| Ток | Isc панели × 1,25 | 14 А × 1,25 ≈ 17,5 А → автомат 20–25 А |
| Полюса | двухполюсный (рвём + и −) | 2P |
| Полярность | соблюдать маркировку +/− | иначе дугогасители не работают |
Типичные ошибки
Автомат AC «потому что дешевле» — главный грех самосборов. Игнор полярности — у DC-автоматов дугогасительные камеры направленные, перепутанные клеммы = автомат не гасит дугу. «Автомат не нужен, есть MC4» — разъём под нагрузкой размыкать нельзя, обслуживание без автомата превращается в работу под напряжением.
Проверенные DC-автоматы и УЗИП FEEO — в составе наших комплектов и отдельно в каталоге.
Частые вопросы
Предохранители вместо автоматов можно?
Да, DC-предохранители gPV — нормальная практика (особенно на строках >2). Минус — одноразовость и нужен держатель.
Где ставить автомат — на крыше или у инвертора?

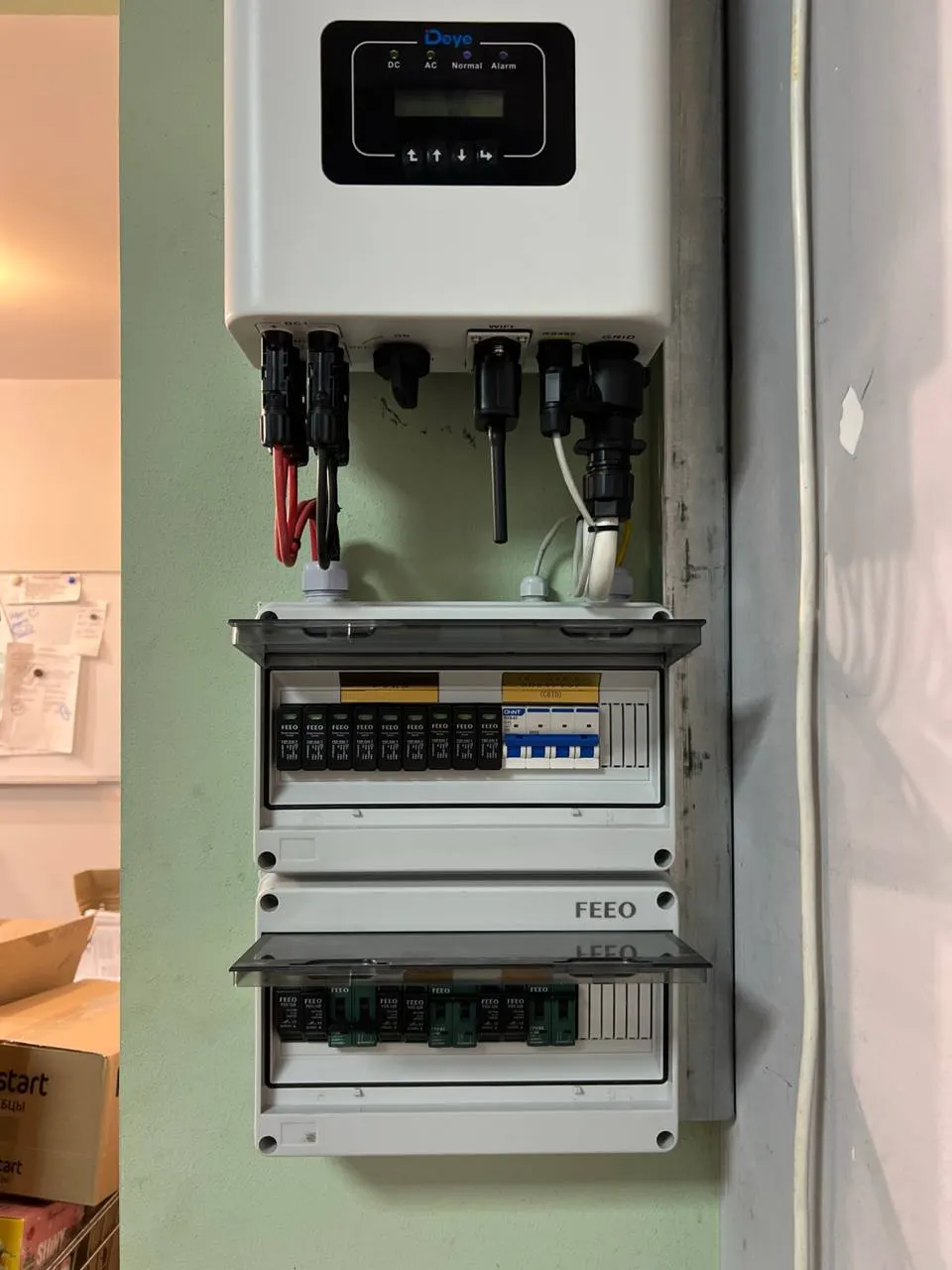

У инвертора в щите — стандарт; на больших станциях добавляют коммутацию строк в крышных боксах.
