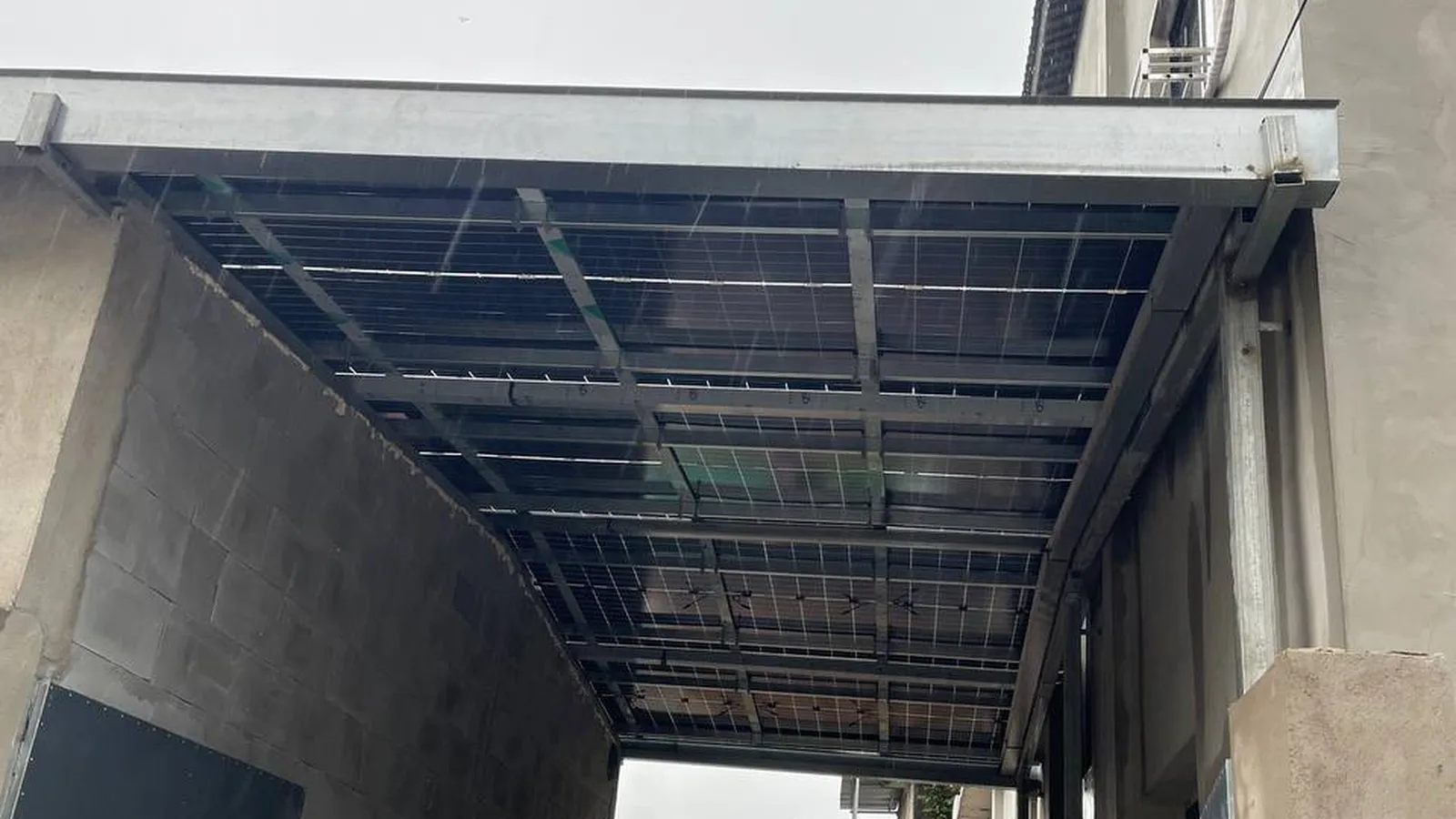

Сборка крепежа по шагам: L-кронштейны, профиль, стыковой соединитель и клампы — с размерами из инструкции

У каждой крепёжной системы есть заводская инструкция, и почти никто её не читает: бригада «и так знает», заказчик не понимает чертежей. Между тем в ней пять-шесть цифр, которые отделяют конструкцию, стоящую 25 лет, от той, что загремит первой зимой. Этот урок — пересказ типовой инструкции к алюминиевому крепежу на скатную кровлю: что в комплекте, в каком порядке собирать и какие размеры проверять. Общее устройство крепежа и выбор под тип кровли — в уроках «Какой крепёж под какую кровлю» и «Мид- и энд-клампы».

Сначала — предостережения, которые пишут на второй странице

• Не работать при сильном ветре. Панель площадью 2–2,5 м² — парус; порыв вырывает её из рук вместе с монтажником.
• Не наступать и не садиться на стекло. Стекло треснет — травма; не треснет — микротрещины в ячейках, которые проявятся через год падением выработки и снимут гарантию.
• Только штатные комплектующие. Более короткий саморез или болт из соседнего магазина — падение модуля вместе с кронштейном.
• Не резать и не переделывать детали. Укороченный кламп или рассверленный кронштейн — это уже не сертифицированная конструкция.
• Квалифицированный персонал и ограниченный доступ к панелям после монтажа.

Правила работы на высоте и СИЗ вынесены в отдельный урок — «Работа на высоте».

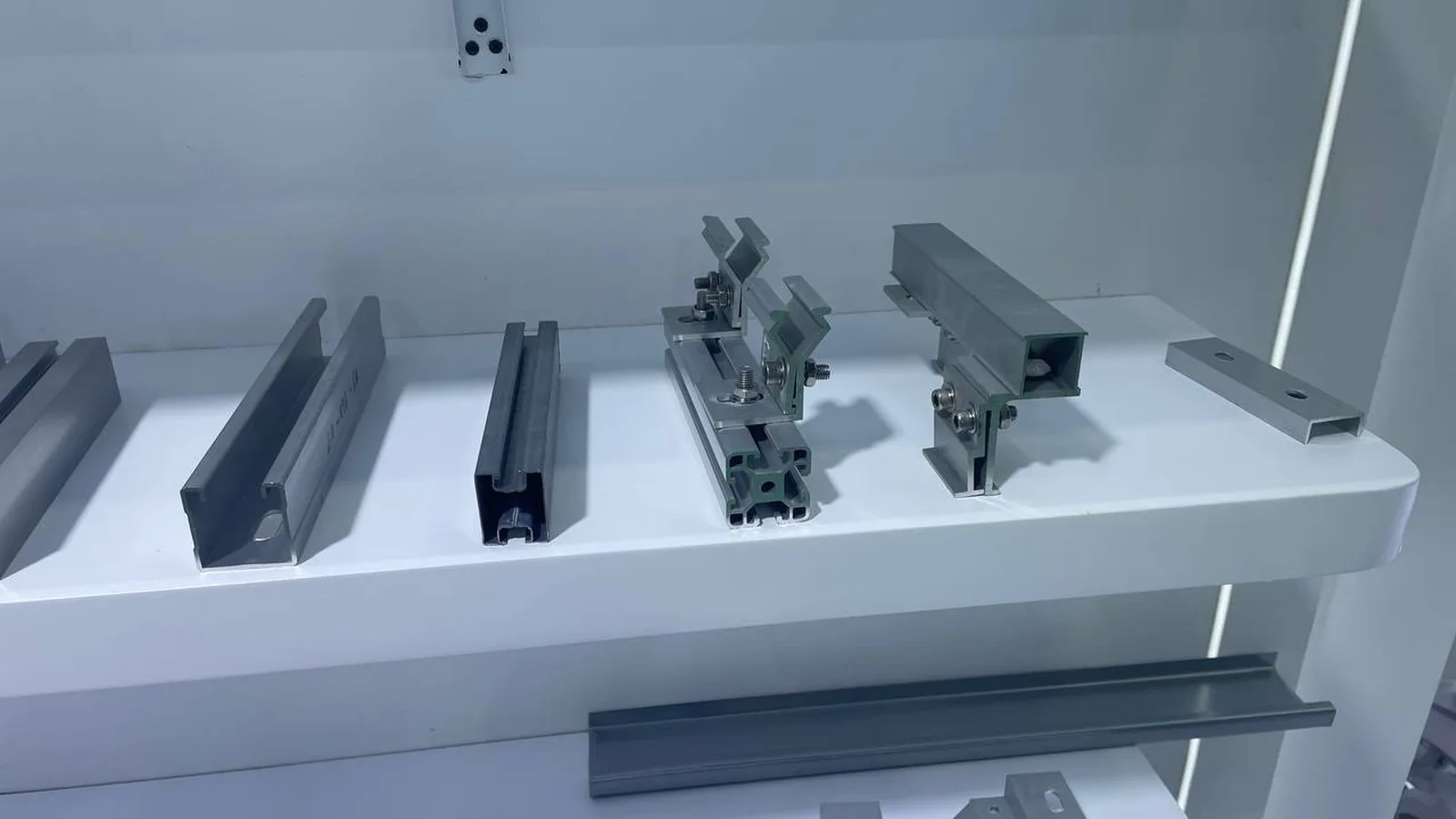

Состав комплекта

Типовой скатный комплект из алюминиевого сплава AL 6005-T5 состоит из шести элементов:

1. L-образное крепление — универсальный кронштейн, которым профиль крепится к кровле через обрешётку или стропило; имеет продольный паз для юстировки.
2. Монтажный профиль (рейка) — несущий элемент, по которому ходят клампы.
3. Регулируемый концевой зажим 30–45 мм — энд-кламп, прижимает крайний модуль; регулировка под толщину рамки.
4. Универсальный серединный зажим 30–40 мм — мид-кламп между соседними модулями.
5. Передняя стойка и задняя стойка с регулируемым углом — для плоской кровли или земли, когда профиль нужно поднять под углом; на скате не используются.

Крепёж: болты M8×25 под шестигранник, шайбы и стопорные шайбы; стыковые соединители для наращивания профиля. Почему именно алюминий, а не оцинковка, — в уроке «Алюминий или оцинковка».

Порядок сборки: А — Б — В — Г

А — разметка; Б — базовые кронштейны (L-крепления или стойки); В — монтажный профиль; Г — модули с клампами. Порядок не меняется ни на какой кровле; меняется только базовый кронштейн — под металлочерепицу, профнастил или фальц.

Шаг А. Разметка — две цифры, которые нужно запомнить

L1 — расстояние между профилями: 60 % длины модуля. Для модуля 1,72 м это около 1,03 м, для 2,28 м — 1,37 м. Профили должны попадать в зону крепления, указанную в паспорте панели (обычно от четверти до трети длины от каждого края); 60 % длины — середина этой зоны. Сдвинули профили к краям или к центру — модуль под снегом изогнётся, и гарантия производителя панели на такой монтаж не распространяется.

L2 — расстояние между L-креплениями вдоль профиля: не больше 600 мм. Это максимум для спокойных ветровых условий; в Беларуси у карнизов, на углах кровли и на открытых участках шаг уменьшают до 400–500 мм — почему и где, разобрано в уроке «Шаг крепления и ветровые зоны». Кронштейн ставится только в стропило или в усиленную обрешётку — не в тонкую обрешётку между ними.

Для наклонных стоек на плоской кровле размечают две величины — высоту задней стойки A и расстояние между стойками L под выбранный угол, — и число стоек под количество модулей; размер C между рядами считают из габаритов модуля и расстояния без самозатенения.

Шаг Б. Кронштейны

L-крепления устанавливаются в размеченные точки, через кровельное покрытие в стропило, с герметизацией проходки — как именно, зависит от покрытия и описано в уроке «Герметизация проходок кровли». Продольный паз в кронштейне — для юстировки профиля по высоте, а не для того, чтобы компенсировать промах по разметке в 5 см.

Шаг В. Профиль и стыковой соединитель

Если в комплекте профили разной длины, начинают с самого короткого — так остатки не окажутся в конце ряда. Профиль к L-креплению — болт M8×25 с шайбой и стопорной шайбой, на этом этапе не затягивая: 2–3 оборота для предварительной фиксации. Затем профиль выставляется по горизонтали и вертикали, пользуясь пазами кронштейнов, и только после выверки всего ряда болты затягиваются.

Стыковой соединитель. Раздвиньте предварительно закреплённые отрезки, вставьте соединитель в один из них и затяните первый болт M8 шестигранником; надвиньте второй отрезок и затяните второй болт. Главное — тепловой зазор: между отрезками профиля оставьте зазор «толщиной в палец», около 10 мм. Алюминий на 6-метровом профиле при перепаде от −25 до +60 °C меняет длину на 12 мм; без зазора профиль летом упрётся и выгнется, а зимой потянет кронштейны.

Шаг Г. Модули и клампы

Клампы вставляются в паз профиля с наклоном: наклонить влево или вправо, вставить в крепёжный отсек, выровнять, затянуть. Первый модуль нижнего ряда ставится на место, к нему сдвигается концевой зажим и затягивается. От концевого зажима до края профиля должно оставаться 25–30 мм — иначе на торце профиля не хватит стенки, и энд-кламп при ветре вырвет вместе с краем. Дальше — следующий модуль вплотную к серединному зажиму, серединный зажим затянут, и так по ряду. Момент затяжки клампов — по паспорту крепежа, обычно 12–16 Н·м для M8; «от души» ключом на рамке остаются вмятины, а нагрузка на стекло растёт.

Правильная последовательность — модуль, кламп, модуль, кламп — а не «разложили все, потом зажали»: во втором случае накопленная ошибка в 2–3 мм на модуль к концу ряда оставляет последний кламп без опоры.

Что проверить заказчику, не залезая на крышу

• Профили попадают в зону крепления модуля — видно снизу по положению клампов: примерно на четверти длины от краёв.
• Кронштейны стоят с шагом не больше 60 см и по линиям стропил.
• На стыках профиля есть зазор, а не «встык».
• Крайние клампы не на самом торце профиля.
• Ни одного «нештатного» самореза; все проходки герметизированы.

Эти пункты входят в акт приёмки — см. урок про приёмку станции. Комплекты для разных кровель с расчётом под ваши модули — в разделах крепёж Mibet для скатной кровли и для плоской кровли.

Частые вопросы

Можно ли ставить профили не на 60 %, а «где удобно по стропилам»?

Профили — по зоне крепления модуля, кронштейны — по стропилам. Если стропила не совпадают, добавляют поперечную рейку или переходят на систему с двумя уровнями профиля.

Обязателен ли зазор на стыке, если профиль короткий?

Да, при любой длине — это ещё и компенсация неточностей разметки.

Чем отличаются зажимы 30–40 и 30–45 мм?

Диапазоном толщины рамки: серединный кламп — для рамок 30–40 мм, концевой регулируемый — для 30–45. Под рамку 35 мм подходят оба; под безрамочные панели нужны специальные зажимы.
