Мид- и энд-клампы: как крепится панель к направляющей

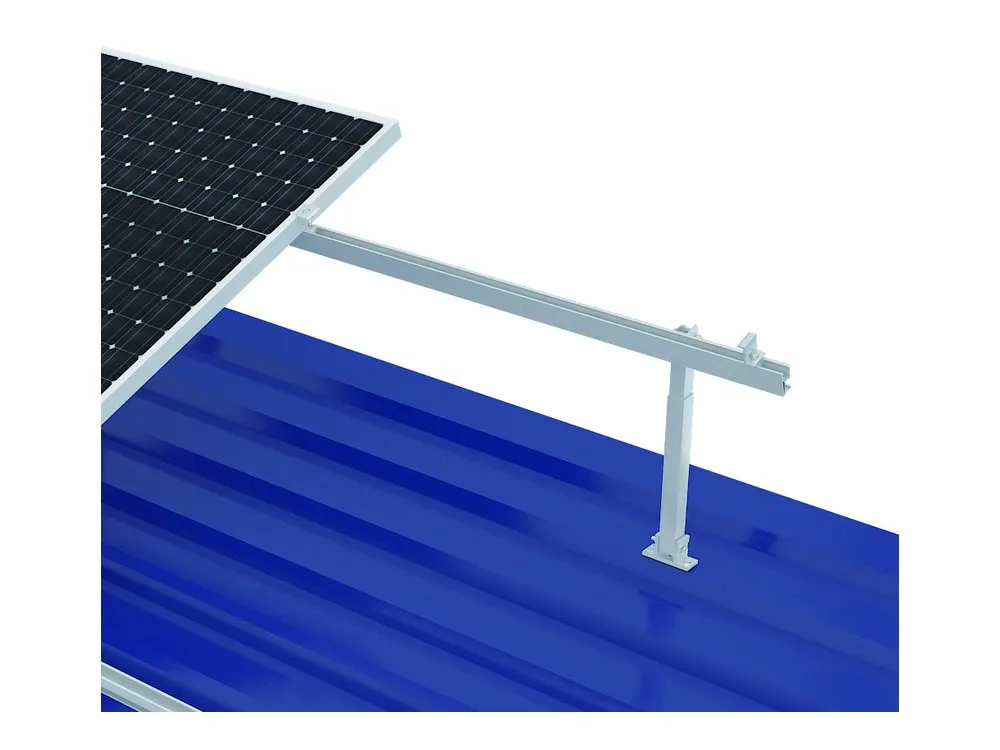

Направляющая держит вес массива, а панель к направляющей прижимает кламп — небольшая деталь, от которой зависит, переживёт ли крепление первую же бурю. Разница между «прикрутили» и «закрепили правильно» — в моменте затяжки и месте установки, а не в самой детали.

Мид-кламп и энд-кламп: в чём разница

Мид-кламп (средний зажим) ставится между двумя соседними панелями и прижимает края обеих одновременно — одна деталь на два модуля. Энд-кламп (концевой) устанавливается по краям ряда, там, где панель граничит не с другой панелью, а с пустым местом на направляющей, и прижимает только одну сторону.

Перепутать местами их физически можно — энд-кламп со сдвигом иногда встаёт и в средний паз, — но зазор под вторую панель в этом месте останется неприкрытым, а нагрузка на направляющую распределится неровно.

Момент затяжки: почему нельзя «от души»

У болтов клампов есть заданный производителем момент затяжки, обычно в диапазоне единиц ньютон-метров — немного, крепёж алюминиевый и рассчитан не на силу, а на точность прижима. Недотянутый болт со временем распускается от вибрации ветра, и панель начинает люфтить в пазу. Перетянутый — продавливает или трескает край рамки панели, особенно у тонкостенных моделей, а трещина в этом месте не видна снаружи и проявляется только как локальная деградация ячеек через год-два.

Правильный инструмент — динамометрическая отвёртка или ключ, выставленный на нужный момент, а не шуруповёрт «до упора». На объектах, где ставится не пять панелей, а полсотни, разница в подходе видна сразу по ровности линии массива.

Высота рамки: 30, 35 или 40 мм

Клампы выпускаются под определённый диапазон толщины рамки панели — чаще всего регулируемые в пределах 30–40 мм, но не бесконечно. Если панель на 30 мм зажать клампом, рассчитанным на 40, прижим будет неплотным даже при правильном моменте — деталь просто не выбирает зазор. Толщину рамки смотрят в паспорте панели и заказывают клампы под неё заранее, а не подбирают на кровле по факту.

Заземляющие шайбы: та деталь, которую забывают чаще всего

Часть мид-клампов делается с встроенными зубчатыми шайбами, которые при затяжке прокусывают анодированное покрытие рамки панели и обеспечивают электрический контакт с направляющей — это часть цепи заземления всего массива. Если ставить обычный кламп без шайбы, панель остаётся электрически изолированной от конструкции, и заземление приходится тянуть отдельным проводником на каждый модуль вручную.

Экономить на этой детали не стоит: разница в цене копеечная, а последствия — от статического потенциала на раме до проблем с защитой при пробое изоляции. Как устроено заземление массива в целом, разобрано в статье алюминий или оцинковка — там же про электрохимическую совместимость крепежа.

Шаг между клампами по краю панели

Кламп ставится не в любую точку по длинной стороне панели, а в зоне, указанной производителем — обычно на определённом расстоянии от угла рамки. Ближе к углу — риск локальной деформации рамки, дальше от него — увеличенный вылет и риск раскачивания панели по краю в ветер. Как этот шаг сочетается с шагом самой направляющей и ветровыми зонами, разобрано в статье про шаг крепления и ветровые зоны.

Проверка после монтажа

• Панель не двигается при умеренном нажатии рукой по краю.
• Все болты затянуты на одинаковую видимую глубину — разнобой означает, что момент не контролировался.
• Заземляющие шайбы там, где положено, а не только на первой и последней панели ряда «для галочки».
• Зазор между соседними панелями одинаковый по всему ряду — кривизна выдаёт неровно затянутые клампы ещё до электрических измерений.

Готовые комплекты клампов под скатную и плоскую кровлю — в разделах Mibet для скатной кровли и аксессуаров Mibet, панели с паспортными данными по толщине рамки — в разделе солнечных панелей.

Частые вопросы

Можно ли использовать клампы одного производителя с направляющими другого?

Механически иногда подходят, но посадочный паз и профиль направляющей у разных производителей отличаются, и совместимость лучше не проверять на кровле методом подбора. Мы комплектуем систему одним производителем целиком.

Сколько клампов уходит на один ряд из десяти панелей?

Обычно два энд-клампа по краям и девять мид-клампов между модулями — итого одиннадцать точек прижима на десять панелей в ряд.

Нужно ли менять клампы, если панели меняют местами через несколько лет?

Если новая панель той же толщины рамки — нет, кламп переставляется. Если рамка другой толщины, лучше поставить новый комплект под неё, чем тянуть регулировку за предел диапазона.

Подобрать клампы под конкретную модель панели и направляющую — задача на пять минут по паспортным данным. Пришлите модель панели через форму расчёта, и мы соберём спецификацию крепежа без лишних деталей и без несовместимых пар. Для бригад, которые монтируют регулярно, условия — на странице для монтажных бригад.
