Однолинейная схема СЭС: как читать и рисовать

Однолинейная схема — это не чертёж «как проложены провода», а логическая карта станции: что к чему подключено, через какую защиту и в каком порядке. Три фазы и нейтраль на ней обычно рисуют одной линией — отсюда и название, — а всё внимание уделяют не проводам, а узлам между ними.

Зачем она вообще нужна

Без схемы на объекте два человека видят разные станции: монтажник — то, что смонтировал, электрик — то, что подключает к щиту, хозяин — то, что показывает мониторинг. Схема синхронизирует всех троих до начала работ, а не после аварии. Она же нужна при подаче документов в энергоснабжающую организацию и при страховом случае — без неё разобраться, что где стояло, почти невозможно.

Обозначения, которые встречаются чаще всего

• Панель / стринг панелей — прямоугольник с диагональю или символом солнца, рядом подписывают количество панелей в стринге и их суммарную мощность.
• DC-выключатель (разъединитель) — рвёт цепь постоянного тока перед инвертором, обязателен по правилам безопасности почти везде.
• УЗИП (SPD) — треугольник со стрелкой к земле, ставится и на DC-стороне у входа в инвертор, и на AC-стороне у ввода в щит. Что именно он делает и почему без него рискованно, разобрано отдельно, а модели — в разделе УЗИП.
• Инвертор — прямоугольник с подписью DC/AC и количеством MPPT-входов; у гибрида отдельно рисуют вход от батареи и резервный (EPS) выход.
• АКБ / BMS — батарея как блок с линией связи (CAN/RS485) к инвертору — это отдельная линия от силовой, её тоже стоит показать.
• Автоматические выключатели — прямоугольник с косым крестом, рядом подписывают номинал тока.
• Счётчик — круг с буквой kWh, показывает точку учёта и направление стрелки — куда считается поток.

Что обязательно должно быть на схеме гибридной станции

Минимальный набор, без которого схема неполноценна: массив панелей с разбивкой по стрингам и MPPT, DC-разъединитель и УЗИП на постоянном токе, сам инвертор с указанием количества MPPT-входов, линия к батарее с указанием протокола связи, УЗИП и вводной автомат на переменном токе, резервный выход с отдельной группой нагрузок, счётчик и точка подключения к сети, контур заземления.

Часто забывают показать датчик тока (CT) на вводе — а именно от него зависит вся логика работы с сетью у гибридного инвертора; подробно про его роль и место установки — в статье о датчике тока гибридного инвертора.

Пример: разбор схемы типовой гибридной станции

Возьмём станцию из прошлого урока: 16 панелей в двух стрингах по 8, гибридный инвертор 8 кВт с двумя MPPT, батарея 10 кВт·ч, резервная группа на котёл и освещение.

Читаем слева направо, как читает схему электрик: два стринга панелей сходятся на два независимых MPPT-входа инвертора — это значит, что тень на одном скате не портит выработку другого. Перед инвертором на каждой DC-линии — разъединитель и УЗИП. От инвертора отдельная линия к батарее с пометкой CAN — это канал данных BMS, без него инвертор не узнает реальные лимиты тока заряда. AC-выход инвертора идёт на вводной автомат дома, параллельно с линией от опоры, и это тот самый узел, где стоит датчик тока для расчёта баланса. Резервный выход отдельной линией уходит на свою группу автоматов — освещение, котёл, циркуляционный насос, — и физически отделён от остального щита, чтобы при островном режиме на резерв не попала посторонняя нагрузка.

По этой же логике устроен переход станции в резерв при пропадании сети — что происходит в этот момент по времени и по цепям, подробно в отдельной статье про переход на резервный выход.

Типичные ошибки на самодельных схемах

Забытая земля — контур заземления рисуют «для галочки» одной линией без указания точки подключения. Смешаны DC и AC на одном листе без явного разделения цветом или зоной — читающий путает постоянный ток с переменным. Не подписаны номиналы автоматов — тогда схема не годится для проверки, только для общего представления. Нет резервной группы отдельным контуром — и на объекте потом заводят на EPS весь щит, что для мощности инвертора избыточно.

Частые вопросы

Нужна ли однолинейная схема для небольшой станции без резерва?

Да, хотя бы простая: она нужна для подключения к сети и для того, чтобы через несколько лет любой электрик разобрался в станции без звонка монтажнику.

Кто должен составлять схему — монтажник или проектировщик?

Для типовых частных объектов схему готовит монтажная организация как часть проекта. Для сложных случаев с несколькими инверторами или трёхфазным вводом лучше отдельное проектное решение.

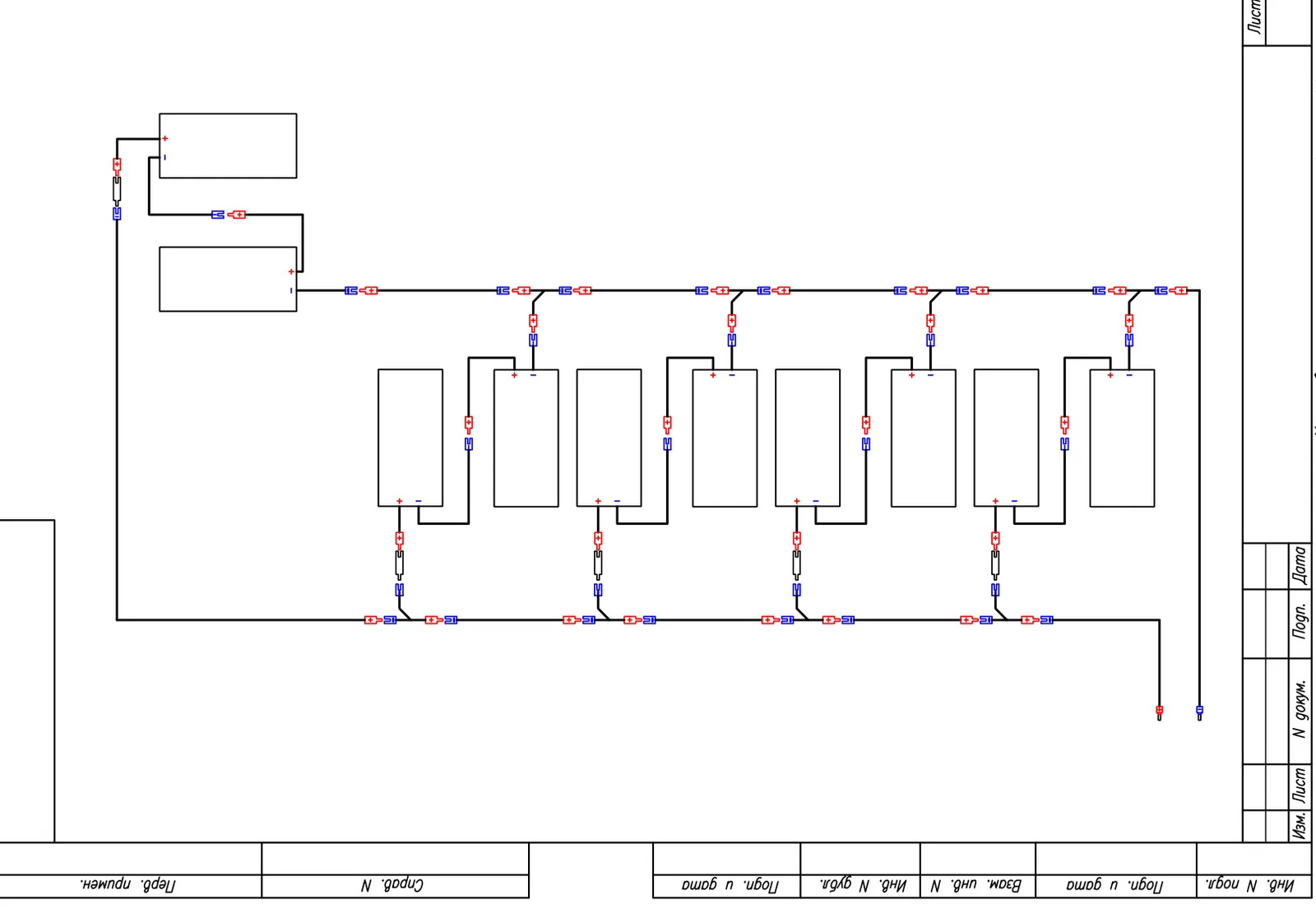

Чем однолинейная схема отличается от схемы соединений?

Однолинейная показывает логику и защиту, схема соединений — реальную трассировку кабелей с сечениями и длинами. На объекте нужны обе, но начинают всегда с однолинейной.
