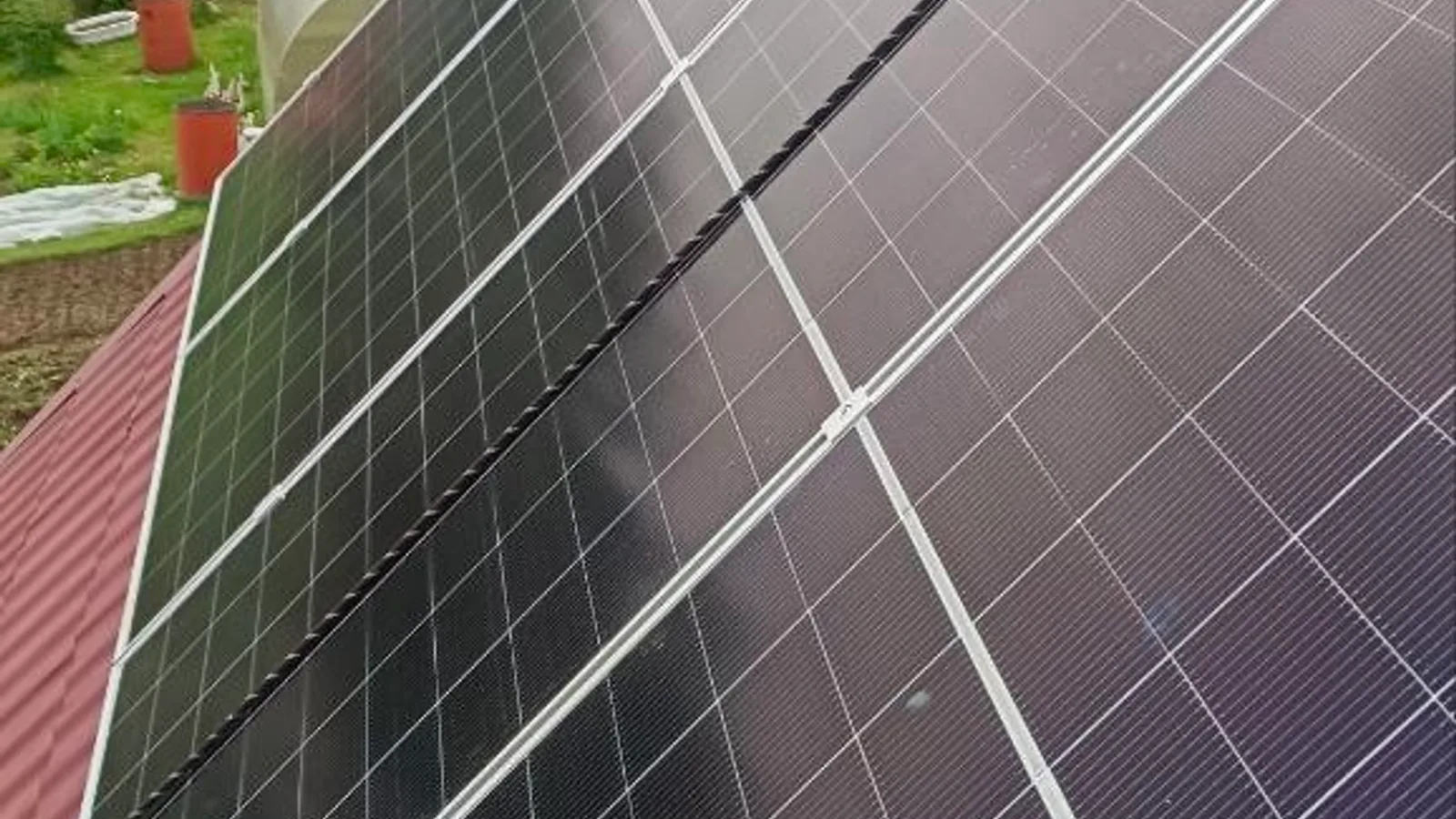

Как проверить солнечную панель мультиметром

Как проверить солнечную панель мультиметром

Проверить солнечную панель на работоспособность мультиметром можно за пару минут: отсоедините её от системы, измерьте напряжение холостого хода (Voc) и ток короткого замыкания (Isc) и сравните с наклейкой на обратной стороне. Для панели на 550 Вт норма — около 49–50 В по паспорту, в жаркий день на 8–12 % ниже, а ток зависит от освещённости, поэтому его сравнивают с соседними панелями.

Сначала о безопасности

Постоянный ток панелей опаснее привычной бытовой сети тем, что дуга при разрыве не гаснет сама. Отсюда жёсткие правила:

  • Никогда не разъединяйте MC4 под нагрузкой. Сначала отключите инвертор и разомкните DC-выключатель, и только потом трогайте разъёмы.
  • Стринг из десятка панелей выдаёт 350–450 В постоянного тока. Это опасно для жизни. Одиночную панель (около 40–50 В) мерить относительно безопасно, стринг — только если понимаете, что делаете, и лучше доверить электрику.
  • Работайте в сухую погоду, в изолирующих перчатках, щупами с исправной изоляцией.
  • Мультиметр должен быть рассчитан на измеряемое напряжение — категория и предел написаны на корпусе.
  • Не лезьте на крышу в одиночку и без страховки ради одного замера.

Как определить плюс и минус на солнечной панели

Полярность нужна и для измерений, и для правильного соединения панелей в стринг. Способы по надёжности:

  • Маркировка. На клеммной коробке и на кабелях обычно нанесены «+» и «−» либо цвета: красный и чёрный.
  • Разъёмы MC4. У положительного кабеля обычно гнездовая часть (с внутренним штырьком в корпусе), у отрицательного — штыревая. Это правило, а не гарантия: проверяйте по маркировке.
  • Мультиметр. Красный щуп к одному контакту, чёрный — к другому. Если прибор показывает значение со знаком минус, полярность обратная: красный щуп на минусе.

Если разъёмы на кабелях меняли, полагаться на их тип нельзя — только на измерение.

Измерение первое: напряжение холостого хода

Отсоедините панель от системы. Переключите мультиметр в режим постоянного напряжения на предел выше 100 В. Щупы — на контакты разъёмов: красный к плюсу, чёрный к минусу.

Прибор покажет Voc — напряжение без нагрузки. У современной панели на 550 Вт паспортное значение около 49–50 В, у панели на 450 Вт — около 41–42 В. Точная цифра есть на наклейке с обратной стороны; как читать эту наклейку целиком, разобрано в статье как читать datasheet солнечной панели.

Главная поправка, из-за которой чаще всего пугаются зря. Паспортные значения даны для температуры ячейки 25 °C. Напряжение падает примерно на 0,25–0,3 % на каждый градус выше. В солнечный день панель на крыше нагревается до 50–65 °C, то есть Voc оказывается на 8–12 % ниже паспортного — это нормально.

Пример: паспорт 49,5 В, панель нагрета до 55 °C, то есть на 30 °C выше стандартных 25 °C. Ожидаемое напряжение: 49,5 × (1 − 0,0028 × 30) = 49,5 × 0,916 ≈ 45,3 В. Увидели 45 В — панель здорова. Увидели 49 В в мороз — тоже здорова: зимой напряжение наоборот выше паспортного, и именно поэтому стринг считают по самой холодной температуре.

Как измерить ток короткого замыкания солнечной панели

Isc измеряется амперметром, включённым напрямую между плюсом и минусом панели. Для панели это штатный режим: короткое замыкание её не повреждает, потому что ток ограничен самими ячейками.

Порядок:

  1. Переставьте красный щуп в гнездо для большого тока (обычно с пометкой 10 А или 20 А), режим — постоянный ток.
  2. Убедитесь, что панель отсоединена от системы и прибор рассчитан минимум на 10 А. Иначе сгорит предохранитель мультиметра.
  3. Коснитесь щупами плюса и минуса и снимите показание. Измерение короткое, несколько секунд.
  4. Верните красный щуп в гнездо напряжения. Забытое гнездо тока — частая причина искр при следующем измерении Voc.

Ток сравнивают не с паспортом, а с текущей освещённостью: паспортные 13–14 А панель даёт только при 1000 Вт/м², то есть в ясный полдень с прямым солнцем. Ток примерно пропорционален освещённости: условно, при 600 Вт/м² ожидайте около 60 % паспортного, то есть 8 А из 13,5. В лёгкой облачности честные 4–6 А — норма.

Поэтому Isc сам по себе малоинформативен и очень полезен в сравнении: измерьте две-три панели подряд в одинаковых условиях. Разброс в пределах нескольких процентов — норма, панель, дающая вдвое меньше соседей, — кандидат на разбор. Так же можно измерить ток работающей панели под нагрузкой, но для этого токовые клещи для постоянного тока безопаснее, чем разрыв цепи.

Что означают результаты

VocIscВероятная причина
В норме с поправкой на температуруКак у соседнихПанель исправна, ищите проблему в кабеле, разъёмах или инверторе
НольНольОбрыв: чаще всего разъём или клеммная коробка, реже сама панель
Ниже нормы примерно на третьВ нормеПробит один байпасный диод — вышла из работы треть ячеек
В нормеЗаметно ниже соседнихЗатенение, грязь, деградация или микротрещины
Заметно выше паспорта—Проверьте, точно ли это одна панель, а не две последовательно

Строка про треть напряжения — самая ценная. Типовая панель разделена байпасными диодами на три секции; пробой одного диода убирает секцию целиком, панель продолжает работать, но выдаёт около двух третей. В стринге это тянет вниз все остальные, и выработка падает непропорционально сильно.

Чего мультиметр не покажет: тестер солнечных панелей

Мультиметр не измерит рабочую точку под нагрузкой, а именно там живут многие дефекты: панель может иметь нормальные Voc и Isc, но проваливаться по мощности из-за выросшего внутреннего сопротивления. Для этого нужен тестер солнечных панелей, то есть нагрузочный прибор, снимающий I-V-кривую.

Он не покажет и сопротивление изоляции: пробой на раму, из-за которого инвертор выдаёт ошибку изоляции по утрам и по росе. Это работа мегомметра и специалиста. И он ничего не скажет о микротрещинах: их не видно ни глазом, ни мультиметром, только тепловизором или электролюминесценцией.

Когда мерить вообще не надо

Если выработка упала у всей станции сразу, панели ни при чём. Смотрите на грязь, тень от выросших деревьев, ошибку инвертора, дождливое лето. Систематический разбор — в статье почему упала выработка.

Если выработка упала у одного стринга, сначала проверьте разъёмы. По нашей практике плохо обжатый MC4 встречается заметно чаще, чем дефектная панель.

Частые вопросы

Как проверить работоспособность солнечной панели без прибора?

Полноценно никак: по внешнему виду можно заметить сколы, потемнение ячеек и следы перегрева, но электрическое состояние покажет только измерение. Даже недорогого мультиметра для этого достаточно.

Можно ли мерить панель, не снимая с крыши?

Да, если есть безопасный доступ к её разъёмам и вы уверены, что стринг разомкнут с обеих сторон. Лезть на крышу ради этого в одиночку — плохая идея.

Что делать с результатами по гарантии?

Зафиксировать: фото наклейки, фото показаний прибора, дату, погоду, показания соседних панелей. Без этого разговор с производителем не начнётся. Порядок описан в статье о гарантийном случае по панелям.

Панель показала ноль: точно менять?

Не спешите. Снимите крышку клеммной коробки: обрыв внутри неё или подгоревший диод встречаются чаще, чем отказ самих ячеек, и иногда чинятся. Новые панели — в разделе солнечных панелей.

Почему мультиметр показывает напряжение, но станция не работает?

Напряжение холостого хода есть почти у любой живой панели, даже с серьёзными дефектами. Поэтому нужен и замер тока, и сравнение с соседними панелями.

Если измерения показали что-то странное, пришлите цифры и фото через контакты. По паре чисел и марке панели обычно понятно, дефект это или температурная поправка.
