Коннекторы MC4: обжим, инструмент и три ошибки монтажников
MC4 — самый массовый разъём в солнечной энергетике и самая частая точка отказа. Причина одна: соединение выглядит одинаково и когда оно сделано правильно, и когда сделано плохо. Разница проявляется через год-два — нагревом, падением выработки, в худшем случае оплавленным разъёмом.
Как обжимать
- Снять изоляцию на 6–7 мм. Не больше: оголённая жила за пределами гильзы окисляется. Не меньше: жила не дойдёт до дна контакта.
- Не лудить жилу. Припой течёт под давлением, и обжим со временем ослабевает. Только чистая лужёная медь.
- Обжать в матрице нужного сечения. Для 4 мм² — своя, для 6 мм² — своя. Универсальные пассатижи дают «бабочку» вместо правильной формы и теряют до половины площади контакта.
- Проверить на вырыв. Хороший обжим держит 200–300 Н — рукой не выдёргивается.
- Затянуть гайку кабельного ввода ключом. От руки — недотянуто, внутрь попадёт влага; и наоборот, перетянутая гайка режет изоляцию.
Всё это делается набором инструментов для обжима MC4 — стриппер, кримпер с матрицами и ключи. Отдельно докупать ничего не нужно.
Как это выглядит вживую — снимки с наших объектов. Сначала зачистка и подготовка жилы, затем обжим контакта в матрице и сборка разъёма:
Так выглядит правильно обжатый контакт вблизи: жила доходит до дна гильзы, изоляция не зажата в обжим, форма обжима ровная — без «бабочки».
Сечение кабеля и контакт: таблица
| Сечение кабеля | Контакт MC4 | Ток длительно | Где применяют |
|---|---|---|---|
| 2,5 мм² | маркировка 2.5 | до 30 А | портативные панели, короткие перемычки |
| 4 мм² | маркировка 4 | до 40 А | стринги до 20 м, панели до 12 А |
| 6 мм² | маркировка 6 | до 55 А | стринги 20–60 м, панели 13–15 А, батарейные линии |
Контакты под разные сечения отличаются, и «почти подходящий» тут не работает: жила 4 мм² в контакте под 6 мм² держится на честном слове. Кабель — только солнечный H1Z2Z2-K с двойной изоляцией, стойкой к ультрафиолету; обычный ПВС на крыше трескается за два сезона. Подходящий — в разделе кабель и коннекторы.
Почему MC4 нельзя паять
Совет «припаяй, и держать будет» встречается регулярно. В цепях, где текут десятки ампер, от пайки отказались давно — её не любят ни ПУЭ, ни автомобильная электрика, ни сам разработчик разъёма. Причина не в прочности: припой под постоянным давлением пружины течёт, соединение постепенно ослабевает, переходное сопротивление растёт. Дальше по цепочке — нагрев, подгоревший корпус и, при 600–1000 В постоянного тока, дуга, которую в отличие от переменного тока нечем погасить. Допустимый способ один — обжим в матрице.
Ошибка первая: смешивать бренды
«MC4-совместимый» — это про геометрию, а не про контакт. У разъёмов разных производителей отличаются пружинная ламель, глубина посадки и допуски. Пара из двух брендов защёлкивается и внешне держит, но пятно контакта меньше расчётного. Результат — локальный нагрев, оплавленный корпус и, если не повезёт, дуга на 600 В постоянного тока, которую нечем погасить.
Правило простое: вся линия на разъёмах одного производителя. Если панель пришла с завода с чужими коннекторами — меняем оба конца, а не подгоняем.

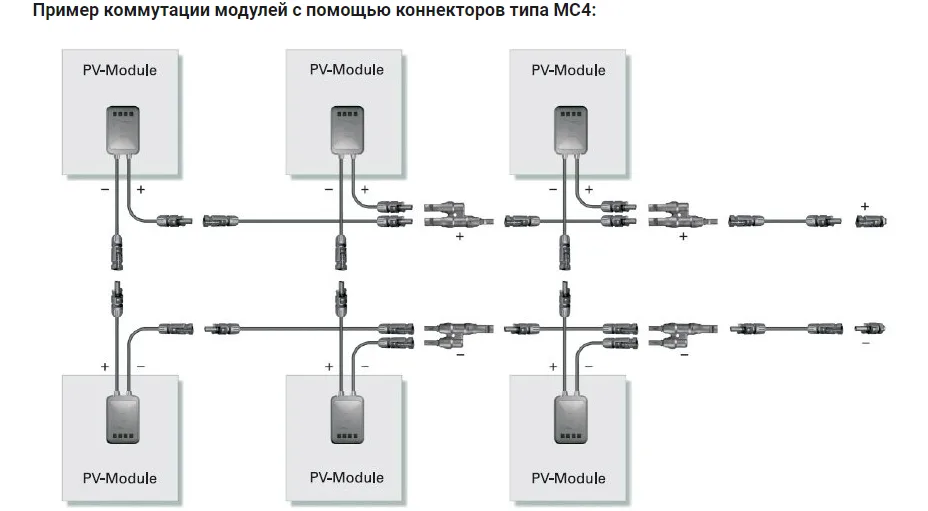

На схеме — типовая коммутация: панели в ряду соединяются последовательно «плюс к минусу», а ряды объединяются в параллель Y-разветвителями. Именно на разветвителях чаще всего и ошибаются — об этом ниже.
Ошибка вторая: разветвители «на всякий случай»

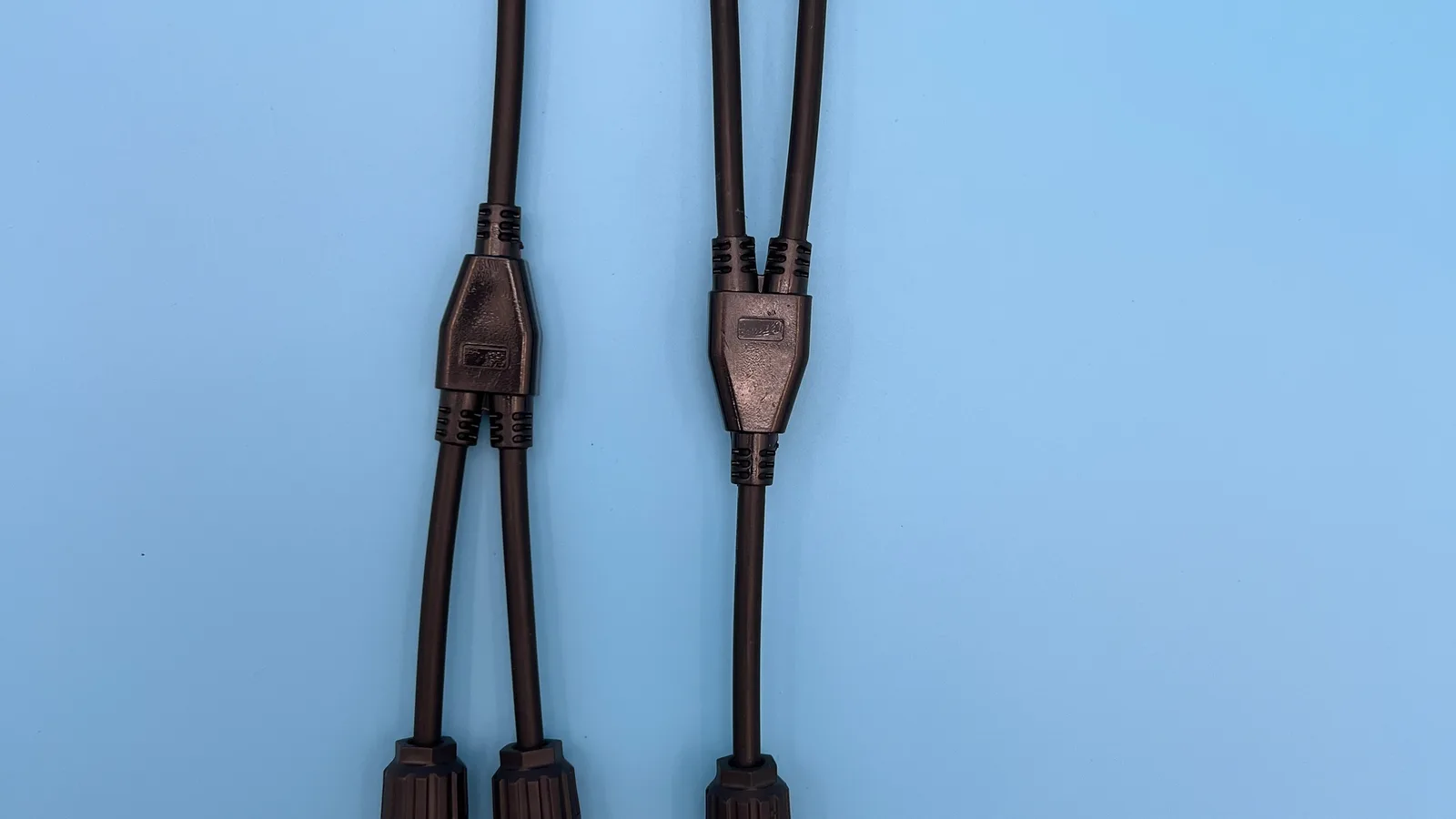

Y-разветвители (коннекторы-разветвители) нужны для параллельного соединения стрингов, и только тогда, когда суммарный ток укладывается в допустимый для кабеля и для входа инвертора. Их часто ставят, чтобы «подключить ещё пару панелей» — и получают ток выше расчётного на общем участке, который уже не защищён предохранителем.
Ошибка третья: разъём как ремонтная муфта
Повредили кабель — вырезали кусок и поставили пару MC4. Соединение оказывается в самой нижней точке петли, где собирается вода; через два сезона там зелёная медь. Повреждённый участок правильнее менять целиком.
Как проверить чужой монтаж
- Тепловизор в солнечный день. Разъём теплее кабеля на 10–15 °C — плохой контакт. На объектах это видно сразу.
- Замер напряжения стринга на холостом ходу и сравнение с расчётным: просадка больше 2–3% — где-то плохое соединение.
- Визуально: гайки затянуты одинаково, кабель не натянут, петли не лежат в воде.
Проверка после обжима
- потянуть контакт за кабель с усилием 5–6 кг — не должен сдвинуться;
- измерить сопротивление мультиметром на перемычке: близко к нулю, без скачков при изгибе кабеля;
- через полчаса под нагрузкой потрогать коннектор: тёплый — норма, горячий — переобжать;
- вся линия — на разъёмах одного производителя: «совместимые» MC4 разных марок дают зазор и нагрев.
Частые вопросы
Можно ли обжать MC4 пассатижами или универсальными клещами?
Нет: контакт деформируется неравномерно, часть жил остаётся без прижима, и через месяц соединение греется. Матрица MC4 стоит 30–60 рублей и окупается первым же стрингом.
Что делать, если коннектор греется?
Отключить стринг автоматом, разомкнуть ключом, отрезать коннектор и обжать новый. Греющийся MC4 — самая частая причина пожара на солнечных станциях.
Как разъединить MC4?
Только ключом MC4, нажав фиксаторы с двух сторон, и только при снятой нагрузке: под током дуга постоянного тока не гаснет и оплавляет контакты.
Панели с одними разъёмами, а кабель с другими — так можно?
Стандарт де-факто один, но брать стоит коннекторы того же производителя, что стоят на кабеле панели, либо оригинальные Staubli. Пара из двух брендов защёлкивается, а пятно контакта меньше расчётного.
