Предохранители для СЭС: зачем нужны и как правильно подобрать
Постоянный ток — главная особенность и главная опасность солнечной станции. Дуга на DC не гаснет сама, как на переменном токе, поэтому защита фотоэлектрических цепей строится на специальных предохранителях gPV. Разбираем, где они обязательны, как посчитать номинал и почему «обычный» предохранитель из щитка здесь не работает.
Почему нельзя ставить обычные предохранители
В розеточной сети 230 В ток 100 раз в секунду проходит через ноль — электрическая дуга при разрыве цепи гаснет практически сама. В солнечной строке тока «через ноль» нет: панели выдают постоянное напряжение до 500–1000 В, и дуга, возникшая при перегорании вставки, продолжает гореть. Бытовой предохранитель на 250 В AC в этой ситуации не разорвёт цепь — корпус обуглится, а дуга станет источником пожара.

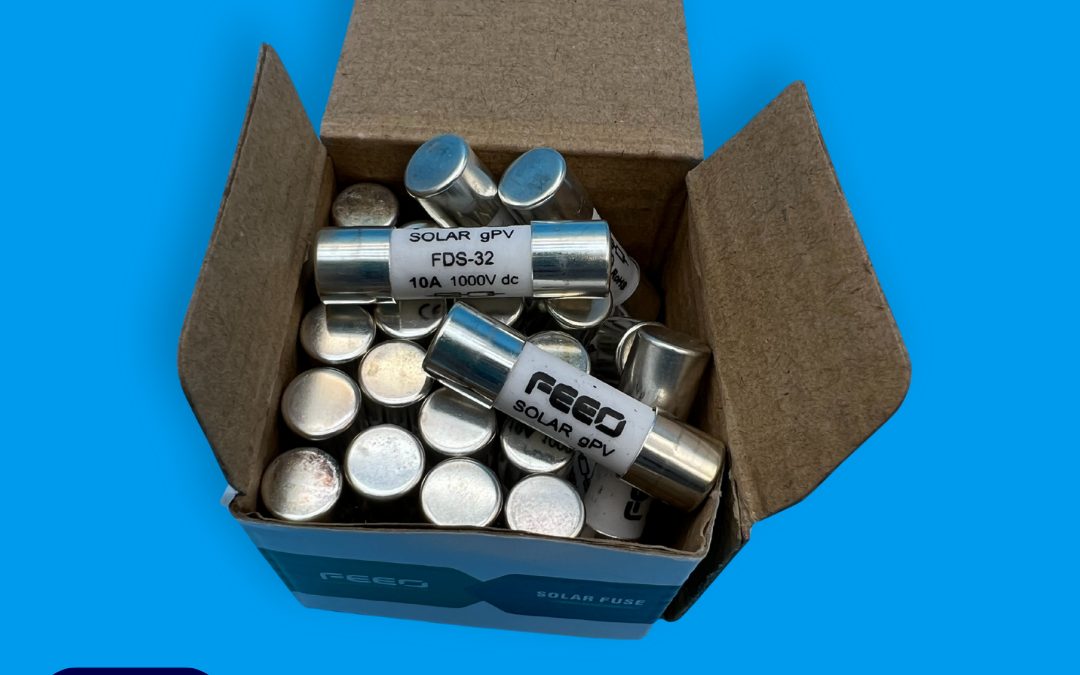

Поэтому для фотоэлектрических цепей выпускают предохранители класса gPV (IEC 60269-6): керамический корпус, кварцевый наполнитель, рабочее напряжение 1000–1500 В постоянного тока. Именно такие — например, серии FEEO FDS-32 и FDS-63 на 1000 В DC — мы ставим на все наши объекты.
Где в СЭС нужны предохранители
- Строки панелей (стринги). Если параллельно работают 3 и более строк, предохранитель обязателен в каждой — иначе при коротком замыкании в одной строке в неё стечёт ток всех соседних, и кабель строки перегреется. Ставится в оба полюса: и «плюс», и «минус».
- Батарейная линия. Аккумулятор способен отдать в КЗ тысячи ампер — предохранитель или автомат DC между АКБ и инвертором обязателен всегда.
- 1–2 строки. Формально допустимо обходиться без строковых предохранителей (току КЗ неоткуда взяться), но автомат DC на входе инвертора всё равно нужен — для безопасного отключения при обслуживании.
Как посчитать номинал
Отталкиваемся от двух паспортных величин панели: тока короткого замыкания Isc и напряжения холостого хода Voc.
- Ток вставки: 1,25–1,56 × Isc строки. Практическое правило — ~1,4 × Isc, с округлением вверх до стандартного номинала.
- Напряжение: сумма Voc всех панелей строки × 1,2 (запас на мороз — на холоде Voc растёт) должна быть не выше рабочего напряжения предохранителя.
| Панель | Isc | Расчёт 1,4×Isc | Номинал вставки |
|---|---|---|---|
| 410–450 Вт | ~11 А | 15,4 А | 16 А |
| 550–585 Вт | ~14 А | 19,6 А | 20 А |
| 650–700 Вт | ~18 А | 25,2 А | 25 А |
Важно: номинал должен быть выше рабочего тока строки (чтобы не рвался на каждом ярком солнце), но ниже допустимого тока кабеля и максимального тока обратной ветви панели (maximum series fuse rating в паспорте модуля — обычно 25–35 А).
Перегоревшую вставку меняют только при разомкнутой цепи и только на тот же класс и номинал. Держатели FDS-32B с индикатором показывают перегорание светодиодом — на большой станции это экономит часы поиска.
Предохранитель, автомат DC или УЗИП — что за что отвечает
- Предохранитель gPV — защита от сверхтока (КЗ в строке). Одноразовый, дешёвый, надёжный.
- Автомат защиты DC (например, FEEO FPV) — оперативная коммутация: отключить строку или АКБ под нагрузкой для обслуживания, многоразовая защита.
- УЗИП (устройства защиты от импульсных перенапряжений) — грозовые и коммутационные импульсы. От сверхтока не защищает вообще — это отдельный рубеж.
Полноценный DC-щит солнечной станции содержит все три элемента; они дополняют, а не заменяют друг друга.
Готовые решения
В каталоге защитной автоматики — предохранители FDS на 6–63 А, держатели с индикацией, автоматы DC FPV до 125 А и УЗИП производства FEEO: SmartEnergy — официальный дистрибьютор YUEQING FEEO ELECTRIC в ЕАЭС, вся линейка в наличии на складе в Минске. Если сомневаетесь в номинале — пришлите модель панелей и схему строк через форму расчёта, подберём бесплатно.
