Сечение кабеля для систем постоянного тока

Оптимизация подбора кабеля для солнечных электростанций

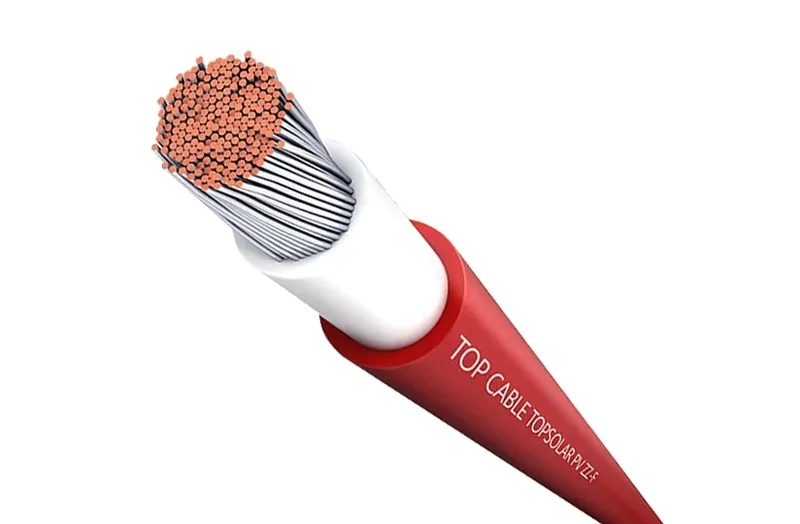

При проектировании автономных энергосистем с солнечными панелями и аккумуляторами критически важно правильно выбрать сечение кабеля. Основными критериями являются:

1. Максимально допустимый ток для конкретного типа провода.

2. Допустимое падение напряжения на линии.

Как правило, сечение, рассчитанное по потере напряжения, оказывается вдвое больше минимально допустимого по току. Наши рекомендации помогут правильно подобрать кабели для самостоятельного монтажа СЭС.  Как правильно должна работать солнечная электростанция, вы можете узнать в данной статье: "Как правильно работает солнечная электростанция и почему важно избегать ошибок"

Почему нельзя экономить на кабеле?

• Безопасность – несоответствующее сечение повышает риск перегрева и возгорания.

• Долговечность – правильный выбор марки и сечения продлевает срок службы системы.

• Стабильность работы – ошибки в подборе проводов могут вывести из строя дорогостоящее оборудование (инверторы, контроллеры, АКБ).

Факторы, влияющие на выбор сечения:

• Тип тока (постоянный/переменный).

• Напряжение системы (особенно критично для низковольтных цепей).

• Количество жил и материал проводника (медь/алюминий).

• Условия прокладки (улица/помещение, влажность, УФ-излучение).

Особенности низковольтных систем

В системах с аккумуляторами даже незначительное падение напряжения на кабеле приводит к:

• Искажению показаний контроллеров и инверторов (напряжение измеряется на приборе, а не на клеммах АКБ).

• Ложным срабатываниям защиты – инвертор может отключаться при нагрузке ниже номинальной.

• Неточности заряда/разряда, что сокращает ресурс батарей.

Для точного мониторинга напряжения на АКБ используются отдельные сигнальные провода, подключенные напрямую к клеммам.

Как рассчитать сечение?

Существуют специализированные программы, учитывающие:

• Ток нагрузки (пиковый и рабочий).

• Длину линии.

• Способ монтажа.

• Параметры кабеля (марка, материал, изоляция).

Вывод: Грамотный подбор кабеля – залог эффективной, безопасной и долговечной работы солнечной электростанции. Всегда учитывайте не только сечение, но и условия эксплуатации проводов.

Проблемы, вызванные значительным падением напряжения в кабелях

Основные риски:

1. Снижение КПД системы – часть энергии теряется в проводах, уменьшая полезную мощность, поступающую в аккумуляторы.

2. Рост тока в цепи постоянного тока – для компенсации потерь система вынуждена увеличивать ток, что может привести к:

   • Срабатыванию предохранителей.

   • Перегрузке инвертора и его перегреву.

3. Недозаряд АКБ – из-за потерь в кабелях батареи не получают необходимого напряжения для полной зарядки.

4. Ложные срабатывания защиты – инвертор фиксирует заниженное напряжение и может отключиться даже при нормальной нагрузке.

5. Перегрев проводки – вызывает:

   • Оплавление изоляции.

   • Повреждение кабельных каналов и подключённого оборудования.

   • Повышенную пожароопасность.

6. Ускоренный износ компонентов – вся система работает в стрессовом режиме, сокращая срок службы оборудования.

Способы минимизации потерь напряжения

1. Оптимизация кабельных линий:

• Укорачивайте провода – чем меньше длина, тем ниже потери.

• Выбирайте сечение с запасом – учитывайте пиковые токи и условия эксплуатации.

2. Качество соединений:

• Затягивайте клеммы с рекомендуемым моментом (см. инструкцию к оборудованию).

• Очищайте контакты от окислов и коррозии.

• Используйте медные наконечники с профессиональным обжимом.

3. Снижение количества соединений:

• Применяйте шины или распределительные блоки вместо множества отдельных подключений.

• Устанавливайте надёжные разъединители для АКБ.

4. Контроль после монтажа:

• Обязательно замеряйте падение напряжения под максимальной нагрузкой (например, при работе инвертора на пределе или заряде батарей максимальным током).

5. Соблюдение нормативов:

• Все работы должны соответствовать ПУЭ и другим действующим стандартам.

Важно! Максимальные потери возникают при пиковых токах – именно в этих условиях критично соблюдение всех рекомендаций.

Как рассчитать необходимое сечение кабеля по длине и мощности?

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Например, для соединения инвертора и аккумуляторной батареи обычно достаточно длины кабеля 1-2 м.  Для расчета потребуются данные:

• L – длина проводника, м. Для примера взято значение 1 м.
• ρ – удельное сопротивление материала (медь или алюминий), Ом/мм²·м: 0,0175 для меди и 0,0281 для алюминия.
• I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = P  / U ,

где P – мощность инвертора в ваттах,  U – номинальное напряжение АБ, В,
Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 2%:

dU = 0,02 · U.

Потери напряжения dU = I · R, отсюда R = dU/I , Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R .

Пример. Для инвертора мощностью 3 кВт, 24В, допустимой потери напряжения 1% и длины кабеля 1 м минимальное сечение кабеля должно быть 10 мм2.

Однако этот расчет произведен для голого проводника. При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

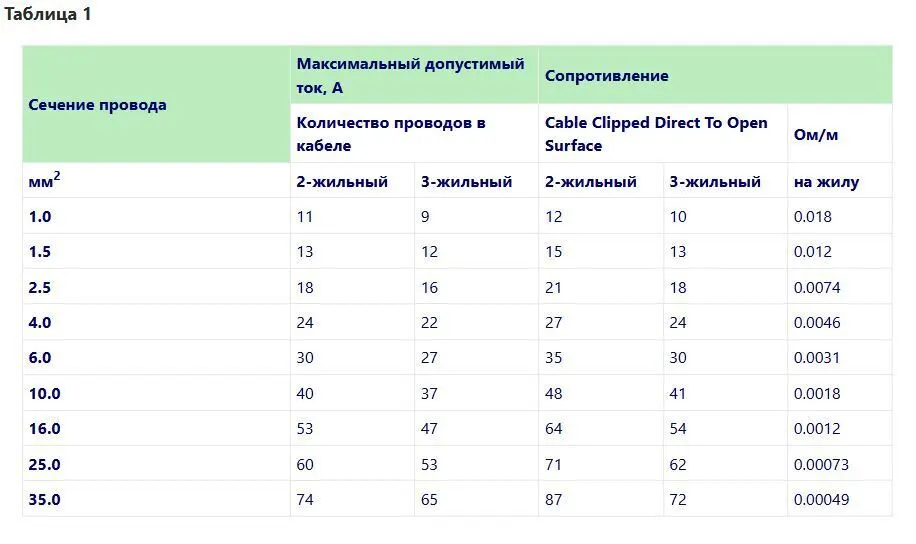

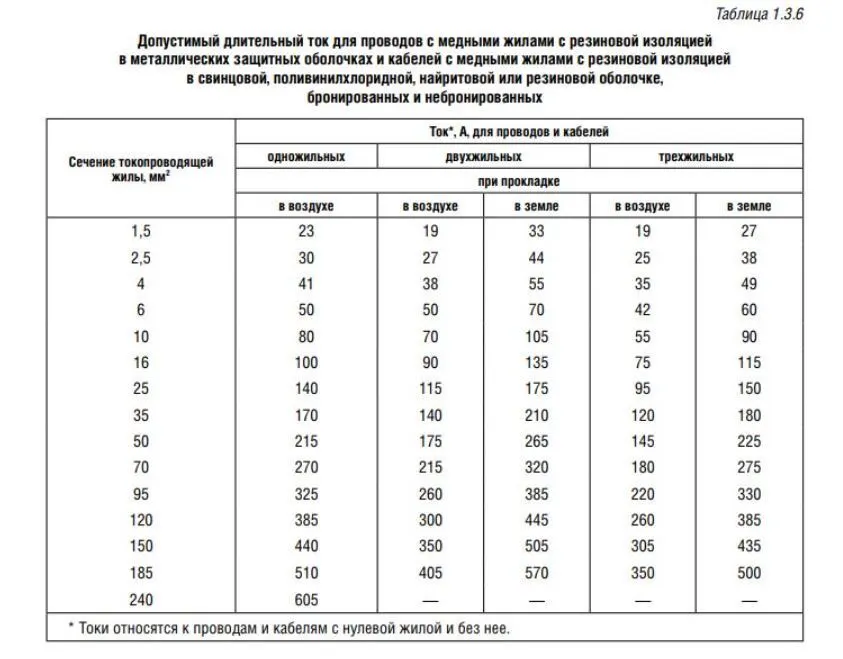

Для проводов в изоляции существует таблица максимально допустимых токов в зависимости от типа изоляции и количества проводников в кабеле.

Видим, что минимальное значение для тока 125А для одножильного кабеля должно быть не менее 25мм2.

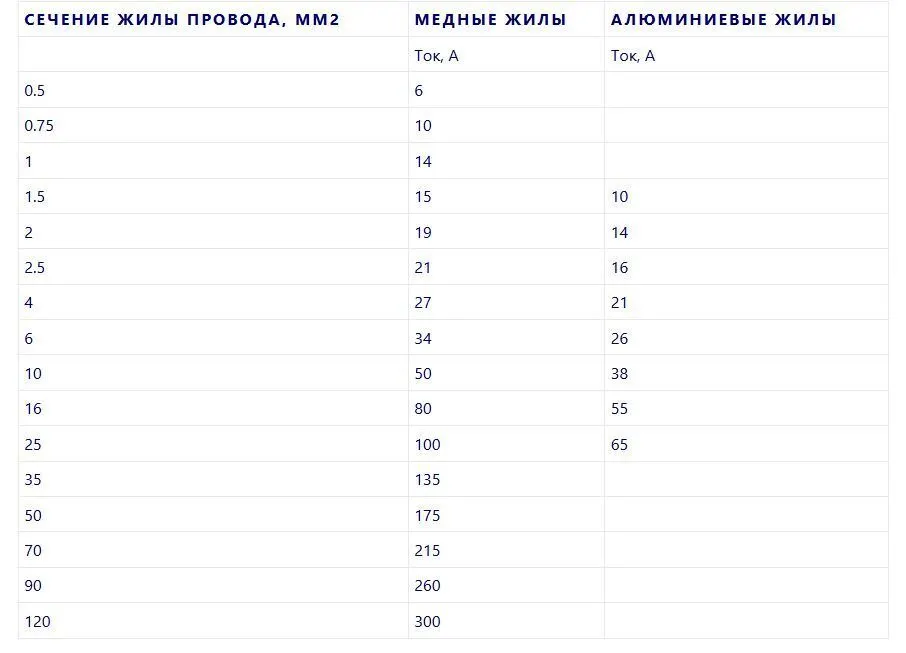

Минимальное сечение кабеля для двухжильных кабелей в зависимости от тока и материала проводника.

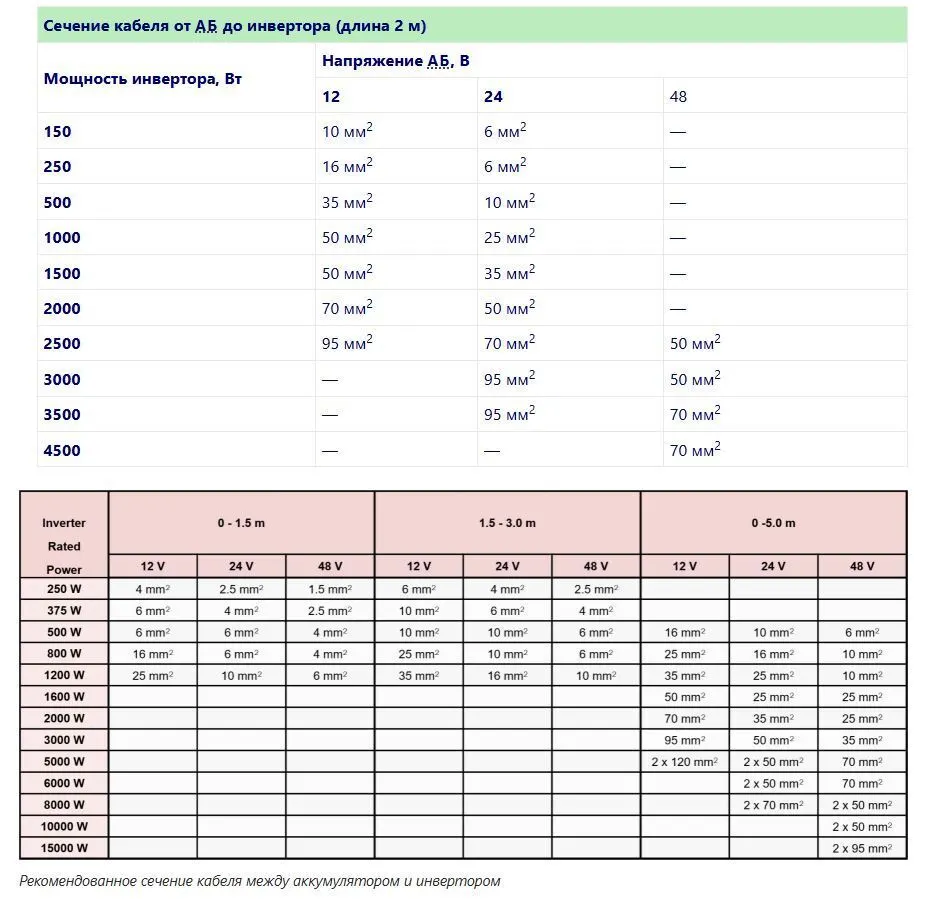

Рекомендуемое сечение кабеля для длины 2 м в зависимости от мощности инвертора и напряжения АБ

Можно воспользоваться следующей формулой для выбора сечения провода:
R = E / I x L

R = удельное сопротивление провода в Ом/м

E = максимально допустимое падение напряжение в проводе, В

I = пропускаемый ток, А

L = общая длина кабеля в системе в метрах (умножить на 2 для положительного и отрицательного провода).

Например:

Нагрузка мощностью 60 Вт (ток будет равен 60/12 = 5A) находится на расстоянии 10 м от АБ напряжением 12В. Максимально допустимое падение напряжения составляет 2% (0.25 В):

R = 0.25 В / [(5 A)x(20м)]  =  0.0025 Ом/м.

Удельное сопротивление провода должно быть меньше 0.0025 Ом/м. Из Таблицы 1 получаем минимальное сечение провода 6 мм². Чем толще провод, тем меньше будет потерь при передаче энергии от АБ к нагрузке.

В более высоковольтных системах падение напряжения не так сильно сказывается на работе — так, для системы с напряжением 48 В те же допустимые 2% составляют уже 1 В, и для передачи одинаковой мощности требуется провод меньшим сечением.

Таблица 2

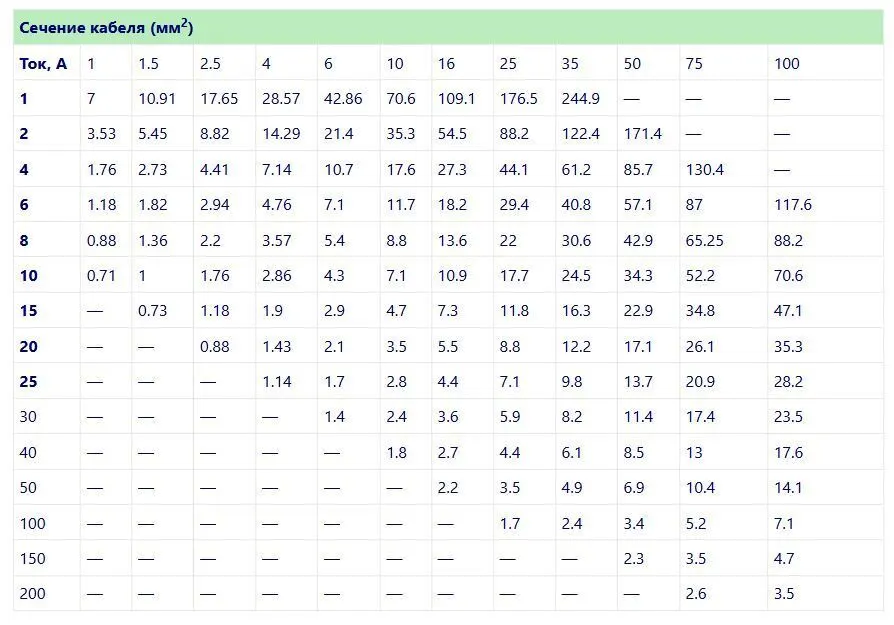

Максимальная длина кабеля (в метрах) от источника энергии до потребителя при падении напряжения меньше 2% для 12В систем.

Для систем с 24 или 48В длина кабеля может быть в 2 или 4 раза больше. Для напряжения 220В длина может быть в 20 раз больше.

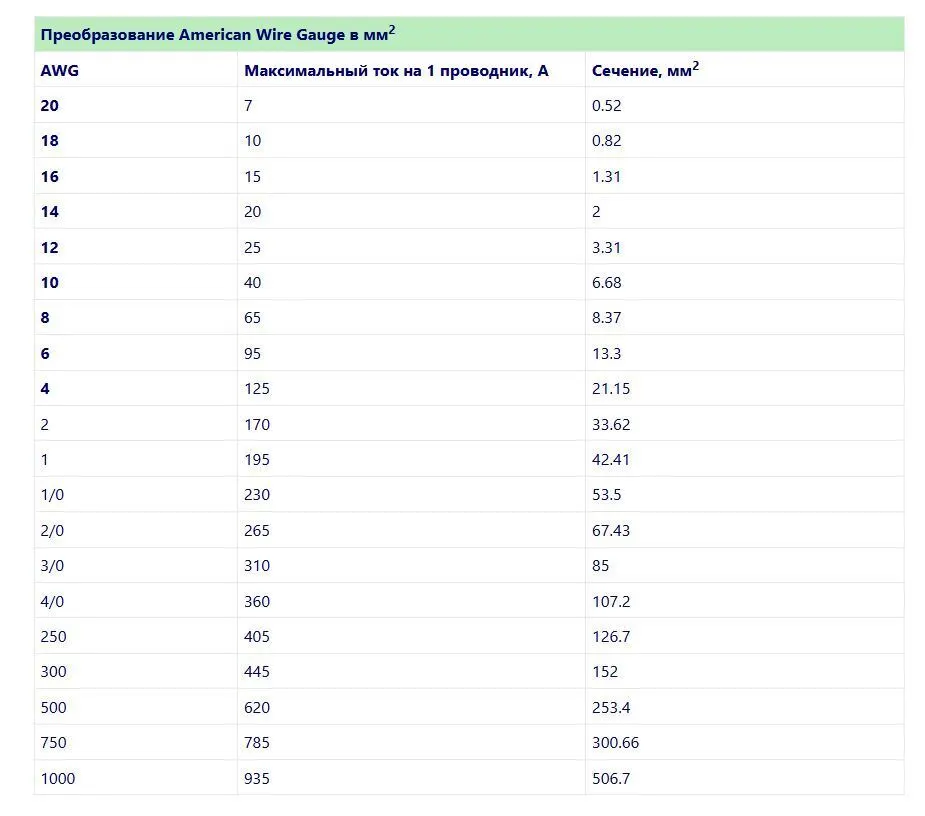

Во многих инструкция к оборудованию, произведенному в Америке или для американского рынка, упоминаются размеры проводов в калибре AWG (American Wire Gauge). Ниже приведена таблица для перевода AWG в метрическую систему измерений.

Еще полезные параметры для расчета параметров «падение напряжения» и «сечение кабеля»

• Плотность меди — 8,93*103кг/м³;
• Удельный вес меди — 8,93 г/cм³;
• Удельная теплоемкость меди при 20°C — 0,094 кал/град;
• Температура плавления меди — 1083°C ;
• Удельная теплота плавления меди — 42 кал/г;
• Температура кипения меди — 2600°C ;
• Коэффициент линейного расширения меди (при температуре около 20°C) — 16,7 *106(1/град);
• Коэффициент теплопроводности меди — 335ккал/м*час*град;
• Удельное сопротивление меди при 20°C — 0,0167 Ом*мм²/м;

Сопротивление кабелей нормируется ГОСТ 22483-77 ЖИЛЫ ТОКОПРОВОДЯЩИЕ МЕДНЫЕ И АЛЮМИНИЕВЫЕ ДЛЯ КАБЕЛЕЙ, ПРОВОДОВ И ШНУРОВ.
