Как правильно соединять солнечные модули в солнечную батарею?

Чтобы повысить производительность солнечной электростанции, фотоэлектрические модули комбинируют в последовательные или параллельные цепи. Такой подход позволяет нарастить общую выработку энергии, что делает использование возобновляемого источника более эффективным для электроснабжения различных объектов.

Многие пользователи со временем расширяют свои солнечные системы, добавляя новые панели к уже установленным. Однако из-за постоянного развития технологий современные модули часто превосходят старые по ключевым характеристикам: КПД, напряжению, току и мощности. Разница в параметрах, включая напряжение в точке максимальной мощности (Vmp), требует грамотного подхода к объединению модулей. Правильное сочетание одинаковых и разнотипных панелей критически важно для достижения максимальной производительности всей системы.  Какие бывают солнечные электростанции для автономного и резервного электроснабжения, вы можете узнать в данной статье.

Ключевой момент при сборке солнечного массива — выбор схемы подключения, которая обеспечит оптимальную энергоотдачу с учётом конкретных условий. Хотя на первый взгляд процесс может показаться сложным, комбинирование панелей не представляет особых трудностей при понимании базовых принципов. Многие недооценивают важность правильного формирования последовательно-параллельных цепей, однако это фундаментальный этап проектирования эффективной солнечной электростанции.

Существует три основных метода соединения солнечных панелей, каждый из которых решает определённую задачу:

• Последовательное подключение — увеличивает выходное напряжение системы.

• Параллельное подключение — повышает силу тока.

• Комбинированная схема (последовательно-параллельная) — позволяет одновременно нарастить и напряжение, и ток, создавая высокомощный массив.

Выбор конкретного способа зависит от технических требований и особенностей эксплуатации системы.

Запомните простое правило: последовательно можно соединять солнечные панели с одинаковым рабочим током (током в ТММ), а параллельно — с одинаковым рабочим напряжением. При этом при последовательном соединении суммируется напряжение и остаётся неизменным ток, а при параллельном соединении суммируется ток, и остаётся неизменным напряжение.

Даже если вы планируете подключить всего две солнечные панели или целый массив, понимание базовых принципов их соединения поможет вам добиться максимальной мощности системы. Разные способы подключения (последовательный, параллельный или комбинированный) влияют на выходные параметры — напряжение и ток. Зная, как работает каждый из этих методов, вы сможете оптимально собрать свою солнечную электростанцию. В итоге правильная коммутация панелей существенно повысит КПД всей системы. Про гарантию на сами солнечные вы можете прочесть в данной статье "Гарантия на солнечные панели и как она защищает ваш выбор".

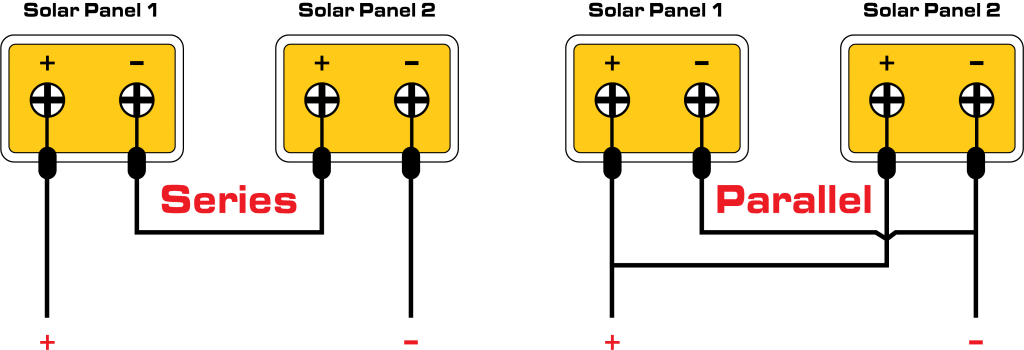

Соединение солнечных панелей последовательно

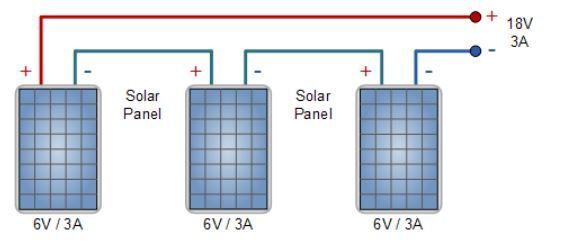

Первый метод подключения солнечных панелей — последовательный. Такой способ применяют, когда нужно повысить общее напряжение системы.  Последовательное соединение востребовано при использовании сетевого инвертора или контроллера заряда, рассчитанного на 24 В и выше. Для сборки цепи плюс одной панели соединяют с минусом следующей, пока в системе не останется лишь один свободный положительный и один отрицательный контакт. При таком подключении напряжения всех модулей складываются, увеличивая итоговую выходную мощность массива (см. схему). Важно: последовательно объединяют только панели с идентичными характеристиками. В этом методе ВСЕ солнечные панели имеют одинаковый тип и номинальную мощность. Общее выходное напряжение будет суммой выходных напряжений каждой панели. Теперь давайте посмотрим на последовательное соединение солнечных панелей с разным номинальным напряжением, но с одинаковым номинальным током.

Соединение солнечных панелей с разными напряжениями и одинаковым током в цепочку

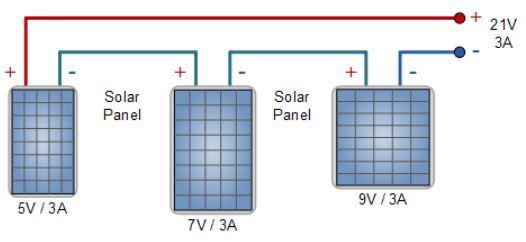

В этом методе все солнечные панели имеют разные напряжения и номинальную  мощность, но имеют одинаковый номинальный ток. Когда они соединены вместе последовательно, массив выдает 21 вольт при 3,0 амперах или 63 Вт. Снова сила тока остаётся прежней и составляет 3,0 ампера, но выходное напряжение подскакивает до 21 вольта (5 + 7 + 9).

Наконец, давайте посмотрим на последовательное соединение солнечных панелей с совершенно разным номинальным напряжением и разным номинальным током.

Соединение солнечных панелей с разными напряжениями и токами в цепочку

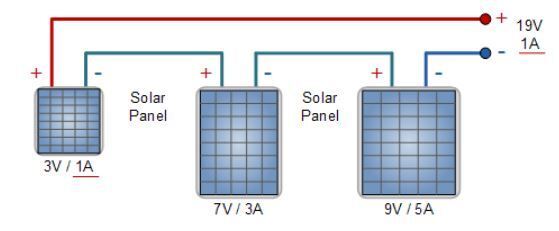

При таком подходе все фотоэлектрические модули обладают разными  техническими параметрами и мощностью. В этом случае напряжения отдельных панелей по-прежнему складываются, однако сила тока будет определяться наименьшим значением среди всех элементов цепи — в данном примере это 1 ампер. В результате система будет выдавать 19 вольт (3 + 7 + 9) при силе тока 1 А, что соответствует мощности всего 19 Вт вместо потенциальных 69 Вт. Это приводит к значительному снижению КПД всей установки. Например, модуль с характеристиками 9 В и 5 А будет работать лишь на 20% от своей максимальной токовой нагрузки, что крайне неэффективно. Поэтому последовательное подключение панелей с разными номинальными токами допустимо лишь как временное решение, поскольку минимальный ток в цепи становится ограничивающим фактором для всей системы.

Параллельное подключение солнечных панелей

Ещё один способ объединения фотоэлектрических элементов — параллельная схема. Этот метод применяется, когда необходимо увеличить силу тока в системе без изменения напряжения.

Как выполняется параллельное подключение?

1. Все плюсовые клеммы панелей соединяются между собой.

2. Аналогично объединяются минусовые выводы.

3. В итоге остаётся одна общая положительная и одна общая отрицательная шина, которые подключаются к контроллеру заряда и аккумулятору.

Электрические характеристики при параллельном соединении

• Напряжение на выходе системы соответствует напряжению одной панели (остаётся неизменным).

• Сила тока становится равной сумме токов всех подключённых модулей.

Таким образом, параллельная схема позволяет наращивать мощность системы за счёт увеличения тока, сохраняя при этом исходное напряжение.

Параллельное соединение солнечных панелей с одинаковыми параметрами. При таком способе соединения используются однотипные панели с одинаковыми параметрами мощности. Рассмотрим пример: три модуля с характеристиками 6 В и 3 А каждый.

Электрические параметры системы:

• Напряжение на выходе сохраняется 6 В (как у одной панели).

• Ток возрастает до 9 А (3 А + 3 А + 3 А).

• Суммарная мощность системы составит 54 Вт (6 В × 9 А).

Что происходит при параллельном подключении разнородных панелей?

Если модули различаются по току, но имеют одинаковое напряжение, их параллельное соединение не вызывает проблем. В этом случае:

• Напряжение остаётся неизменным (равным напряжению одной панели).

• Токи складываются, что позволяет увеличить общую мощность системы.

Однако если панели имеют разное номинальное напряжение, ситуация усложняется. В таком случае возникает дисбаланс, приводящий к снижению эффективности работы всей системы.

Параллельное подключение солнечных модулей с различными параметрами напряжения и тока

Этот тип соединения считается наиболее сложным и непредсказуемым. Достоверно известно лишь то, что результирующее напряжение не превысит максимальное значение среди всех подключенных модулей, а общий ток окажется не больше суммы их токов. В теории токи должны суммироваться, однако напряжение будет стремиться к минимальному показателю в системе. Более точно, рабочее напряжение установится в диапазоне между наименьшим и наибольшим значениями, но из-за смещения рабочей точки на вольт-амперных характеристиках модулей может возникнуть ситуация, при которой панель с самым низким напряжением начнет работать в режиме нагрузки (хотя и незначительной, поскольку солнечная панель по сути является диодом с определенным обратным напряжением пробоя). В то же время модуль с наибольшим напряжением окажется в точке, значительно удаленной от максимума мощности. Таким образом, для безопасного и эффективного параллельного подключения солнечных панелей критически важно, чтобы их выходные напряжения совпадали. При этом номинальные значения силы тока могут различаться. За последние годы цена на солнечные фотоэлектрические модули значительно снизилась, а стоимость комплектующих для солнечных энергетических систем также уменьшилась. Благодаря этому, приобретение и монтаж солнечных батарей становится всё более доступным и эффективным решением. Почему нужно устанавливать солнечные батареи в вашем доме? Более подробно вы можете прочесть в данной статье.

Сборка солнечных панелей в крупные массивы не представляет особой сложности. Количество последовательных или параллельных цепей зависит от требуемых параметров напряжения и тока системы. Допускается также комбинированное последовательно-параллельное соединение для достижения оптимальных характеристик.

Как соединять панели между собой? MC4 коннекторы

Для удобного и герметичного соединения модулей применяются специализированные разъемы. Наиболее популярны коннекторы  которые фиксируются простым защелкиванием. Подробный мануал по монтажу и обжиму таких разъемов доступен в  статье "Инструкция по обжимке разъемов MС4 для солнечных батарей".

Параллельное подключение панелей. Для ускоренного параллельного соединения нескольких модулей используются разветвители на 2, 3, 4 или 5 панелей. Важно следить, чтобы суммарный ток не превышал 30А — предела для MC4. В случае риска перегрузки стоит установить предохранители MC4 или альтернативные решения, например, клеммные коробки.

Кабели для наружного монтажа. При размещении системы на открытом воздухе необходимы специальные UV-стойкие и влагозащищенные провода, устойчивые к перепадам температур и осадкам. Они соединяют панели с другими элементами солнечной электростанции. Требования к кабелям регламентируются местными нормативами по электромонтажу.

Выбор типа кабеля

• Одножильный – жесткий, подходит для статичных участков.

• Многожильный – гибкий, оптимален для крупных сечений. За счет большей площади поверхности токопроводящих жил такие провода обладают чуть лучшей проводимостью.

При проектировании системы всегда учитывайте нагрузку и условия эксплуатации!

Роль коммутационной коробки в солнечных панелях

Ключевым элементом конструкции солнечных панелей является коммутационная коробка. Она монтируется на тыльной стороне модуля и отвечает за несколько критически важных задач. Внутри коробки установлены байпасные диоды, которые обеспечивают прохождение тока в обход повреждённых или затенённых участков панели. Солнечный модуль обычно содержит несколько цепочек фотоэлементов, соединённых последовательно, а сами цепочки объединены параллельно. Каждая из них защищена диодом, предотвращающим энергопотери при затенении. Без такой защиты неактивные элементы начинали бы поглощать энергию, снижая эффективность системы.

Качественная коммутационная коробка также минимизирует окисление контактов и проводки. При выборе солнечных панелей важно обращать внимание на класс защиты IP коробки: недостаточная герметичность может привести к замыканию и выходу из строя всей цепочки модулей.

Современные панели чаще всего оснащаются разъёмами типа MC4. Их преимущество — быстрота и простота монтажа, а также надёжная фиксация, исключающая самопроизвольное отсоединение. Конструкция разъёмов рассчитана на эксплуатацию под открытым небом, а для их размыкания требуется специальный ключ.
