Технологии солнечных ячеек: PERC, TOPCon, HJT, IBC, шинглы и остальное — словарь покупателя

В карточке современной панели умещается десяток аббревиатур: TOPCon, HJT, MBB, half-cut, bifacial, dual glass. Часть из них — про физику ячейки, часть — про то, как ячейки нарезаны и соединены, часть — про стекло и электронику вокруг. Этот урок — словарь: каждая технология в два абзаца и честный ответ, что она даёт на крыше в Беларуси. Если вы ещё не читали урок про даташит панели, начните с него — здесь мы опираемся на те же параметры.

1. PERC — стандарт прошлого десятилетия

Passivated Emitter Rear Cell: на тыльную сторону ячейки добавлен диэлектрический слой с локальными контактами, который отражает непоглощённые фотоны обратно в кремний. PERC поднял КПД массовых панелей с 17 до 21–22 % и к 2020 году занял почти весь рынок.

Слабое место — LeTID, деградация под действием света и температуры, свойственная кремнию P-типа: до 2–3 % мощности в первый год плюс 0,5–0,8 % ежегодно, у неудачных партий — до 6 % за два года. Производители научились её подавлять, но окончательно проблему закрыл переход на N-тип. В 2026 году PERC — это уценённые остатки и б/у панели с европейских полей, о которых мы писали в уроке про вторичный рынок.

2. N-type и TOPCon — сегодняшний стандарт

Первые ячейки Bell Labs в 1954 году были на кремнии N-типа; массовое производство ушло в более дешёвый P-тип, и только в 2022–2024 годах N-тип вернулся как мейнстрим. Он не подвержен LID и LeTID, имеет лучший температурный коэффициент и медленнее деградирует. Главная N-технология — TOPCon (Tunnel Oxide Passivated Contact): тонкий слой оксида и поликремния на тыльной стороне. КПД серийных модулей 22–23,5 %, температурный коэффициент около −0,29 %/°C против −0,34…−0,40 у PERC, деградация в первый год ~1 % и 0,4 % далее. Сравнение с PERC «на пальцах» — в уроке TOPCon против PERC.

3. HJT — гетеропереход

Кристаллическая пластина N-типа, покрытая с двух сторон тонкими слоями аморфного кремния. Лабораторный рекорд в сочетании с IBC — выше 26 %; серийные модули — 22,5–24 %. Главный козырь — самый низкий температурный коэффициент в отрасли, около −0,24…−0,26 %/°C: в жаркий безветренный день HJT теряет заметно меньше, чем PERC. Конспекты пятилетней давности писали, что HJT «доступен только в Японии и Северной Америке»; сегодня его серийно делают несколько китайских производителей, и цена уже не заградительная, хотя за ватт HJT всё ещё дороже TOPCon на 10–20 %. Почему температура так важна, — в уроке «Температура и выработка».

4. IBC — все контакты сзади

Interdigitated Back Contact: оба электрода выведены на тыльную сторону встречными «гребёнками», лицевая поверхность полностью свободна от шин. Отсюда и КПД выше среднего, и характерный однотонный внешний вид без серебристых линий, за который IBC любят архитекторы. Тыльные слои укрепляют ячейку, она заметно устойчивее к микротрещинам. Долгое время IBC был дорогой нишей одного производителя; с 2024 года крупные китайские заводы запустили массовые BC-линии, и «back contact» стал третьей большой технологией рядом с TOPCon и HJT.

5. Multi-busbar — много тонких шин

Шины (busbars) собирают ток с ячейки. Ещё десять лет назад их было три, потом пять-шесть, сейчас типичны 12–16 тонких круглых проволок, а новейшие панели переходят на «0BB» — соединение без классических шин вовсе. Больше шин — короче путь электрона, меньше сопротивление и меньше затенение ячейки самими шинами; круглая проволока ещё и переотражает свет внутрь. Второй эффект — живучесть: при микротрещине ток находит обходной путь по соседним шинам, и трещина реже превращается в горячую точку.

6. Half-cut — половинки

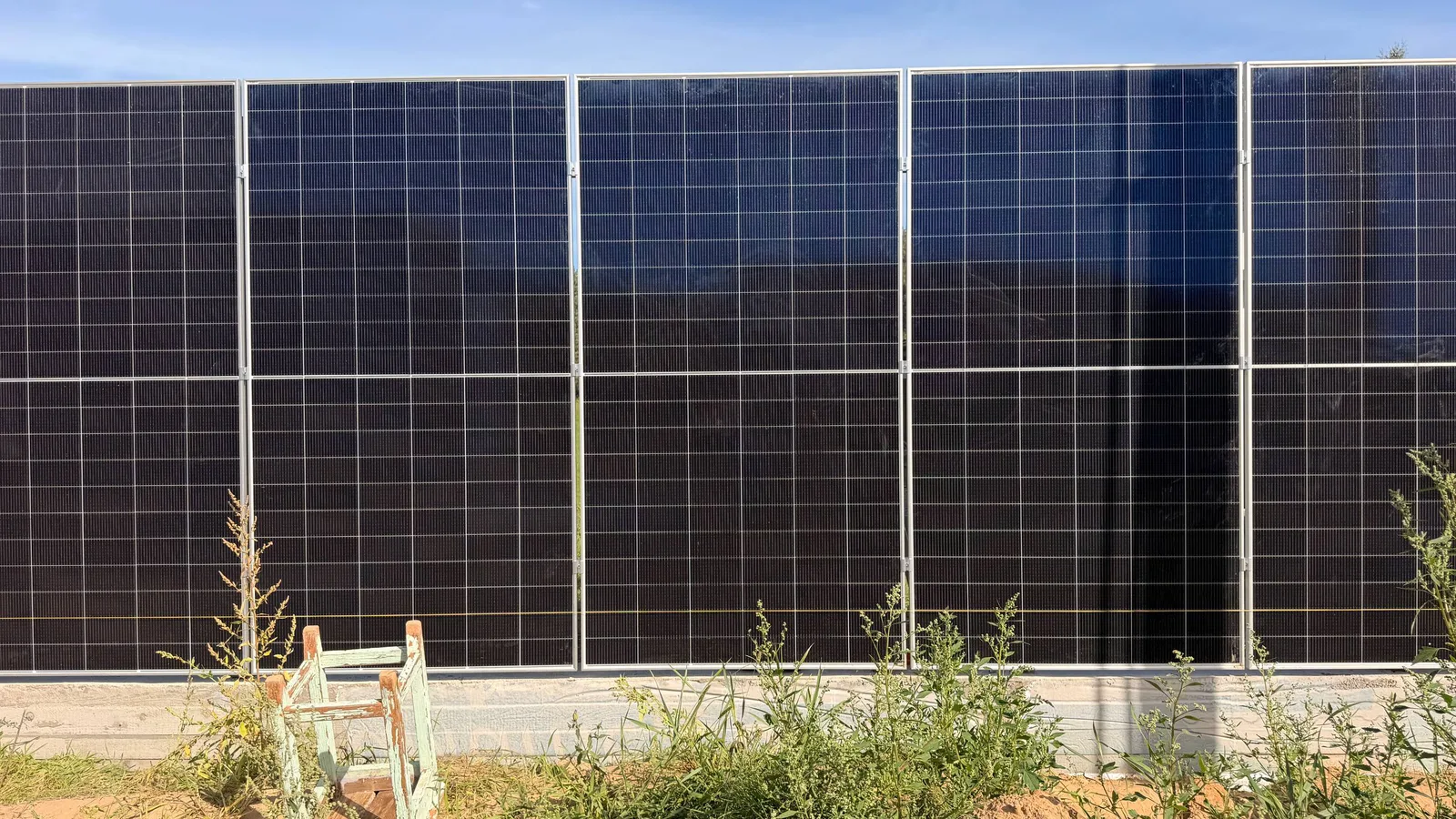

Ячейка разрезана лазером пополам, а панель электрически разделена на две половины, работающие параллельно, с распределительной коробкой посередине. Половинная ячейка даёт половинный ток при том же напряжении — резистивные потери в шинах падают в четыре раза, панель прибавляет 5–10 Вт и греется меньше. Главный практический плюс — затенение одной половины не гасит вторую: панель, у которой закрыт нижний ряд, продолжает отдавать половину мощности. Почти все современные модули — half-cut; трети (1/3-cut) встречаются у панелей большого формата.

7. Shingled — черепица из полосок

Ячейка режется на 5–6 узких полосок, которые укладываются внахлёст, как черепица, и склеиваются токопроводящим клеем; шина прячется под нахлёстом. Ячейки покрывают почти всю площадь панели без зазоров, а длинные полоски соединены параллельно, поэтому частичная тень бьёт по выработке слабее. Недостаток — клей и нахлёст живут своей жизнью при термоциклах, и долгосрочная надёжность зависит от производителя сильнее, чем у обычной пайки.

8. Bifacial — двусторонние

Тыльная сторона ячейки тоже рабочая, задний слой — прозрачный полимер или стекло. На наземной конструкции над светлой поверхностью (снег, светлый гравий, белая мембрана) прибавка достигает 10–25 %; на тёмной скатной кровле с зазором 10 см — 2–5 %. Сколько именно и когда за это стоит платить, — в уроке про bifacial.

9. Dual glass — стекло-стекло

Белая полимерная тыльная плёнка заменена вторым стеклом. Сэндвич стекло-стекло не стареет под ультрафиолетом и не пропускает влагу, поэтому такие панели получают 30-летнюю линейную гарантию против 25 у обычных и лучше противостоят PID — см. урок про PID-эффект. Минусы: вес на 3–5 кг больше и гибкость: безрамочные стекло-стекло панели требуют специальных зажимов и не любят горизонтальный монтаж на четырёх точках.

10. MLPE — оптимизаторы и «умные» панели

Module Level Power Electronics — электроника уровня модуля: оптимизаторы постоянного тока и микроинверторы. Оптимизатор держит каждую панель в её точке максимальной мощности независимо от соседей, обходит затенённую или загрязнённую панель и даёт помодульный мониторинг. Одни производители встраивают оптимизатор в распределительную коробку, другие продают его как накладной блок. Плата — цена, лишний элемент на крыше под 25-летнюю гарантию и у части систем привязка к инвертору того же бренда. Когда это оправдано, а когда достаточно правильно разведённых стрингов, разобрано в уроках про микроинверторы и про тень от трубы.

Что из этого важно на белорусской крыше

• N-тип (TOPCon или HJT) — да: меньше деградация, лучше в жару и в пасмурную погоду за счёт лучшего отклика на слабый свет.
• Half-cut и multi-busbar — де-факто стандарт, отсутствие в описании должно насторожить.
• Стекло-стекло — стоит доплаты для наземных и плоских кровель с высокой влажностью; на скатной крыше вес и цена заметнее пользы.
• Bifacial — только там, где есть отражение: земля, карпорт, светлая мембрана.
• IBC — когда важен внешний вид или площадь крыши на вес золота.
• Оптимизаторы — при сложной тени, которую нельзя убрать разводкой стрингов.

Актуальные модели по технологиям собраны в каталоге монокристаллических панелей; в карточках указаны тип ячейки, число шин и температурный коэффициент.

Частые вопросы

PERC-панель за полцены — это плохо?

Если это новая панель с гарантией, она отработает свои 25 лет с чуть большей деградацией. Плохо — когда PERC продают по цене TOPCon.

Что лучше — HJT или TOPCon?

Для Беларуси разница в выработке — единицы процентов в пользу HJT за счёт температурного коэффициента; решает цена за ватт и надёжность конкретного производителя.

Влияет ли технология ячейки на крепёж или инвертор?

Нет — на них влияют габариты, вес, напряжение и ток панели. А вот стекло-стекло и безрамочные модули требуют других зажимов; см. урок про клампы.
