Системы заземления TN-C, TN-C-S и TT: какая у вас в доме и что от неё зависит для станции
Любой разговор о защите солнечной станции начинается не с УЗИП и не с автоматов, а с вопроса: какая система заземления в этом доме. От ответа зависит, сработает ли УЗО, куда включать защиту от импульсных перенапряжений и что случится с безопасностью, когда инвертор отключится от сети и начнёт питать дом от батареи. Монтажник, который этого не проверил, собирает щит «как на картинке» — и на нестандартном объекте получает установку, где защита есть, а работать ей нечем.
Что означают буквы
Обозначение всегда из двух-трёх букв. Первая — как заземлён источник (трансформатор на подстанции), вторая — как заземлены корпуса оборудования у потребителя.
- T (terre, земля) на первом месте — нейтраль трансформатора глухо заземлена.
- N на втором месте — корпуса соединены с этой заземлённой нейтралью (то есть защита работает через провод, приходящий от подстанции).
- T на втором месте — корпуса заземлены на свой контур у дома, независимо от подстанции.
- Буквы после дефиса описывают, идут ли рабочий ноль и защитный проводник вместе (C, combined) или раздельно (S, separated).
TN-C — старая система, которой в частном секторе больше всего
От подстанции приходят четыре провода на трёхфазный ввод или два на однофазный: фазы и один совмещённый проводник PEN, который одновременно и рабочий ноль, и защитный. Это подавляющая часть старой воздушной застройки: деревни, садовые товарищества, улицы с деревянными опорами.
Главная особенность: отдельного защитного проводника просто нет. Заземлить корпус инвертора и рамы панелей «на ноль» в такой системе — грубая и опасная ошибка: при обрыве PEN на всех этих корпусах окажется фазное напряжение. Подробнее об этом — в уроке «Обрыв нуля и солнечная станция».
С точки зрения станции TN-C — это не приговор, но повод не хитрить: систему на вводе переводят в TN-C-S или делают TT, и только потом монтируют.
TN-C-S — то, к чему приводят ввод перед монтажом
Тот же PEN приходит от подстанции, но во вводном щите дома его разделяют на защитный PE и рабочий N — на отдельных шинах, соединённых перемычкой ровно в одной точке. Дальше по дому идут три провода: фаза, ноль, земля. Именно эту систему в Беларуси делают при новом подключении и при реконструкции ввода.
Обязательное условие — повторное заземление PEN на вводе: собственный контур у дома, к которому и подключается шина PE. Без него разделение бессмысленно.
TT — свой контур, независимый от сети
Ноль от подстанции используется только как рабочий, а все корпуса заземляются на собственный контур. Так делают там, где качеству питающей линии не доверяют: старая воздушка, длинный пролёт, деревня с одной подстанцией на всех. В TT защита от поражения током держится только на УЗО — автомат при пробое на корпус может и не отключиться, потому что ток через грунт слишком мал.
Как определить систему за пять минут
- Посчитайте жилы на вводе. Две (однофазный) или четыре (трёхфазный) — почти наверняка TN-C. Три или пять — уже разделено, либо TN-S от подстанции.

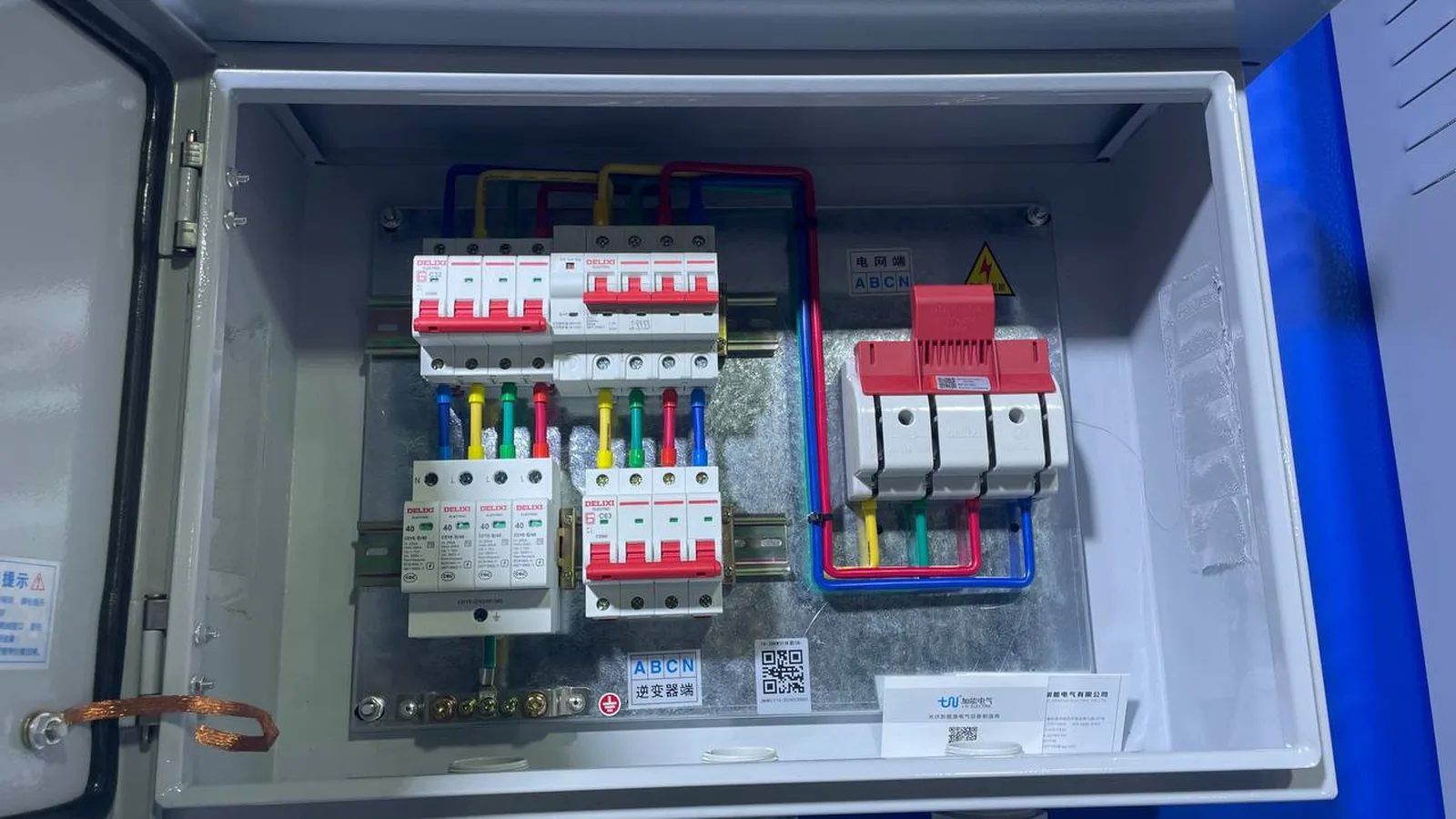

- Откройте вводной щит. Есть отдельная шина PE, к которой приходит провод от контура во дворе, и перемычка между PE и N — это TN-C-S. Шина PE есть, а перемычки на N нет и от подстанции приходит только рабочий ноль — TT.
- Найдите контур. Полоса или уголок, уходящие в грунт рядом с домом, — признак повторного заземления. Нет ничего — заземления по факту нет, чем бы ни был подписан провод в щите.
- Измерьте. Напряжение фаза-ноль и фаза-земля должны быть примерно равны. Заметная разница означает, что «земля» не земля, а что-то другое.
Если после этих шагов остаются сомнения, вопрос решается не догадкой, а проектом. Заодно посмотрите урок «Замер сопротивления заземления и изоляции»: там про приборы и протокол.
Что меняется для солнечной станции
| Система | Что можно | На что смотреть при монтаже СЭС |
|---|---|---|
| TN-C | Ничего заземлять на PEN нельзя | Сначала переводим ввод в TN-C-S или TT, потом монтируем станцию |
| TN-C-S | УЗО, УЗИП, PE на рамы и корпуса | Разделение строго в одной точке; повторное заземление обязательно |
| TT | Защита держится на УЗО | Сопротивление контура должно обеспечивать срабатывание защиты; УЗИП выбирается для TT |
Островной режим: почему инвертору нужна связь N-PE
Это тот момент, который обычно упускают. Пока станция работает параллельно с сетью, точка связи нуля и земли находится во вводном щите — там, где PEN разделили. Но как только сеть пропала и гибридный инвертор перешёл на батарею, он становится самостоятельным источником, и его выход оказывается изолированным: связи между нулём и землёй в этой новой сети нет.
Практическое следствие простое: УЗО в такой сети не сработает, потому что току утечки некуда идти — цепь через землю не замкнута. Поэтому гибридные инверторы имеют внутреннее реле, которое в островном режиме само соединяет N и PE на выходе, а при возврате сети размыкает его. У Deye это отдельный пункт в настройках, и он должен быть включён — сверяйте по уроку «Эталонные настройки инвертора Deye».
Если модель такого реле не имеет, связь N-PE в резервной линии делают внешним контактором. Схема — часть проекта, а не импровизация на объекте: две точки связи одновременно так же плохи, как ни одной.
Что делать по итогу урока
- Определите систему до продажи и монтажа: от неё зависит состав щита и цена.
- TN-C — в смету сразу закладывается переделка ввода и контур заземления.
- Рамы панелей, профиль, корпус инвертора и АКБ идут на PE, а не на ноль — см. «Заземление солнечных панелей» и «Уравнивание потенциалов».
- Проверьте, включено ли реле N-PE в островном режиме, и запишите это в протокол пусконаладки.
Нормы и конкретные значения — по действующим ТКП и проекту; этот урок объясняет логику, а не заменяет проектировщика.
