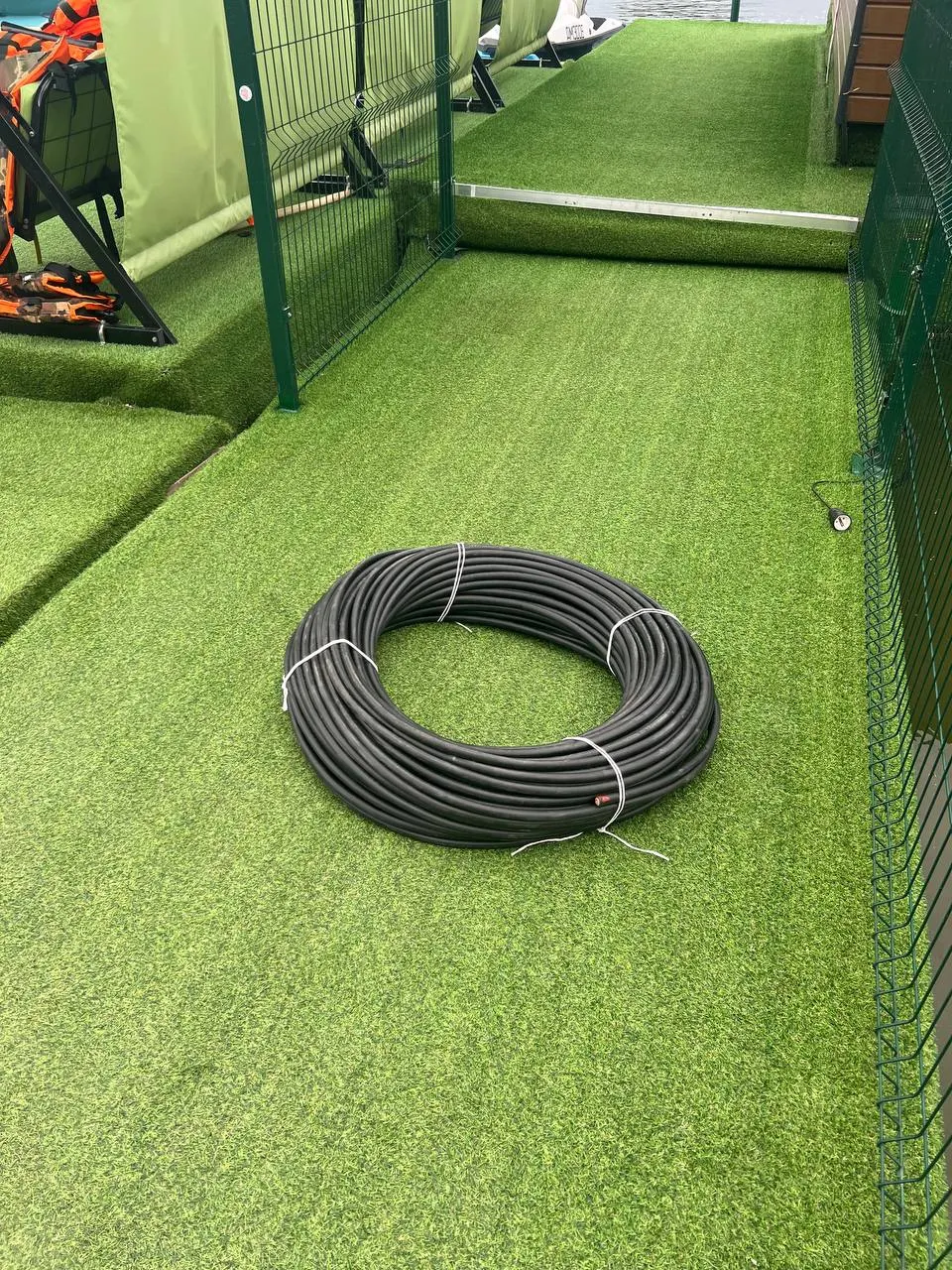

Сечение кабеля для солнечных панелей: таблица и типовые ошибки
Коротко. Для стрингов панелей в 95 % случаев берут солнечный кабель 4 или 6 мм² с двойной изоляцией и стойкостью к ультрафиолету — обычный ПВС на кровле рассыпается за пару сезонов. Сечение проверяют по току стринга и длине: на 40–60 метрах уже стоит считать падение напряжения, чтобы не потерять проценты выработки в проводах.
Короткий ответ: строки панелей — специальный солнечный кабель 4–6 мм² (ток строки 10–14 А), линии инвертор-АКБ — 25–50 мм² в зависимости от мощности. Обычный ПВС на крыше не живёт: солнечный кабель имеет стойкую к ультрафиолету изоляцию и рассчитан на 25 лет под открытым небом.
Таблица подбора
| Участок | Ток | Сечение | Комментарий |
|---|---|---|---|
| Строка панелей → инвертор (до 20 м) | 10–14 А | 4 мм² | солнечный кабель PV1-F |
| Строка при трассе 20–40 м | 10–14 А | 6 мм² | меньше падение напряжения |
| Инвертор 5 кВт → АКБ 48 В | до 110 А | 25–35 мм² | коротко и толсто! |
| Инвертор 10 кВт → АКБ 48 В | до 220 А | 2×35 или 50–70 мм² | плюс предохранитель DC |
| Выход AC инвертора 5 кВт | до 23 А | 4 мм² (ВВГ) | как обычная проводка |
Три ошибки из практики
Тонкий батарейный кабель. На 48-вольтовой стороне токи огромные: заниженное сечение — это горячие клеммы и потерянные проценты. Скрутки вместо MC4. Соединения строк — только штатными коннекторами, обжатыми кримпером. Экономия на защите. Предохранитель на АКБ и УЗИП на строках — обязательные 100–200 BYN, которые спасают тысячи.
Частые вопросы
Как посчитать падение напряжения?
ΔU = 2×L×I×0,0175/S. Для строки 30 м, 12 А, 4 мм²: ≈3,2 В — при напряжении строки 400+ В это меньше 1 %, отлично.
Можно ли нарастить кабель?
Да, через MC4-коннекторы «папа-мама». Скрутки и клеммники на крыше — нельзя.
