Кабель для солнечных панелей: почему ВВГ и ПВС здесь не работают

Кабель — самая скучная позиция в смете солнечной станции и одна из самых частых причин переделок. На нём пытаются сэкономить сто-двести рублей, а через пару лет меняют весь массив проводки на крыше. Разбираем, чем солнечный кабель отличается от привычного и как не ошибиться с сечением.

Четыре отличия от обычного кабеля

• Постоянный ток и напряжение до 1500 В. Стринг из 15 панелей — это 600–800 В DC. Постоянный ток не переходит через ноль, поэтому дуга при повреждении не гаснет сама. Изоляция солнечного кабеля рассчитана именно на этот режим, у ВВГ (450/750 В AC) такого запаса нет.
• Ультрафиолет и озон. Кабель лежит на крыше открыто по 25 лет. Сшитый полиолефин солнечного кабеля держит УФ, ПВХ-изоляция ВВГ и ПВС трескается за 2–4 сезона.
• Температурный диапазон. −40…+90 °C, кратковременно до +120 °C. На чёрной кровле в июле под панелью реально бывает +70 °C.
• Двойная изоляция и лужёная жила. Медь лужёная — не окисляется в местах обжима, контакт в коннекторе не деградирует.

Маркировка, которую стоит искать: H1Z2Z2-K или PV1-F, сертификат TUV, надпись «1500V DC».

Какое сечение брать

Ток стринга — это ток короткого замыкания панели (Isc), обычно 11–14 А для современных модулей 550–710 Вт. Отсюда:

• 4 мм² — стандарт для стрингов до 20–25 А и длины до 30 м в одну сторону;
• 6 мм² — длинные трассы (40–60 м), параллельные стринги, наземные массивы;
• 10 мм² и выше — участок от контроллера к аккумуляторам, где напряжение низкое, а ток большой.

Правило: потери на кабеле не больше 1% от напряжения стринга. Считается просто: потеря = 2 × длина × ток × 0,0175 / сечение. Для 40 м, 12 А и 4 мм² получаем около 4,2 В — при напряжении стринга 600 В это 0,7%, нормально. То же на 12 В аккумуляторной стороне было бы катастрофой, поэтому там сечения совсем другие.

Красный и чёрный — не для красоты

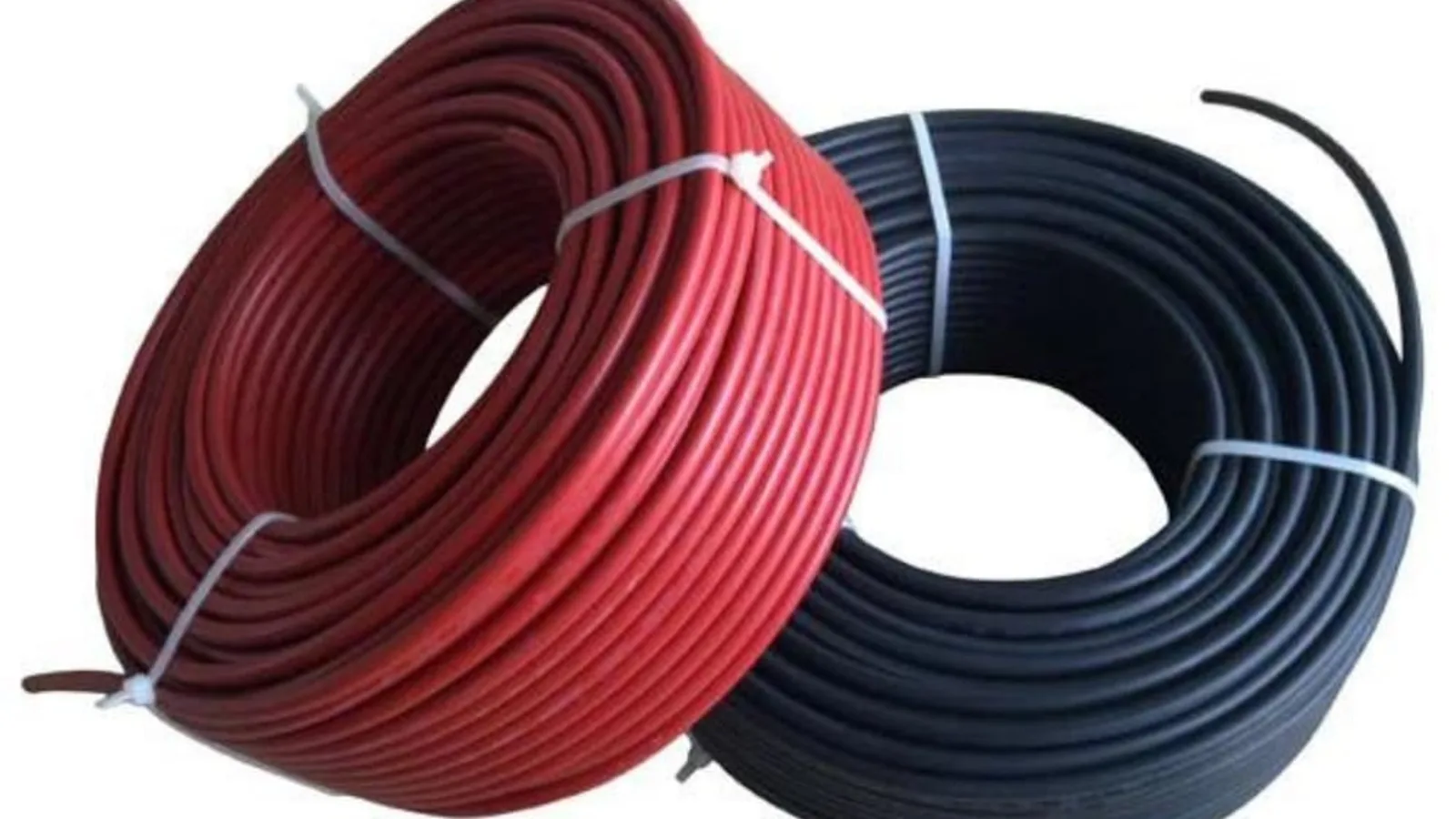

Плюс и минус разводятся разными цветами, иначе через год никто не вспомнит, где что, а ошибка полярности при подключении стринга к инвертору — это в лучшем случае ошибка на дисплее, в худшем — сгоревший вход MPPT. У нас в разделе кабеля идут пары 1×4 мм² и 1×6 мм² в чёрном и красном.

Мелочи, которые решают

1. Не тянуть кабель по кровле «как получилось». Клипсы каждые 60–80 см, петли не свисают, ничего не трётся о край профиля.
2. Оставлять запас петли у панели: рама и профиль гуляют от температуры на несколько миллиметров в год.
3. Не смешивать коннекторы разных производителей. Об этом отдельно в материале про коннекторы MC4.
4. Заводить в дом через гильзу с уплотнением, а не через дырку в стене с монтажной пеной.

Кабель, коннекторы и инструмент для обжима собраны в одном разделе — кабель для солнечных панелей. Защита линии (автоматы, предохранители) — в разделе автоматических выключателей.
