Отключили свет: что происходит со станцией в первые секунды
Резервный выход гибридного инвертора обозначается EPS, Backup или Load. Обещание простое: пропала сеть — дом продолжает работать. Обещание выполняется, но с оговорками, которые лучше знать до того, как свет отключат по-настоящему.
Пауза есть, и она измеряется миллисекундами
Гибрид — не источник бесперебойного питания в классическом смысле. В нормальном режиме он работает параллельно сети, и при её пропадании должен успеть сделать три вещи: обнаружить пропажу, разомкнуть связь с сетью и поднять напряжение на резервном выходе от батареи.
Обнаружение — не мгновенное по определению: инвертор обязан отличить настоящее отключение от кратковременной просадки, иначе он будет дёргаться на каждый чих в сети. Отсюда типичная пауза в 10–20 миллисекунд, у отдельных моделей до 100 мс. Точная цифра указана в паспорте вашего аппарата — это одна из тех характеристик, которые стоит прочитать до покупки.
Что переживёт такую паузу: холодильник, освещение, роутер (у него свой запас в блоке питания), насос, компьютер с обычным блоком питания, газовый котёл — как правило, тоже.
Что может моргнуть: старые источники бесперебойного питания, которые сами воспримут провал как отключение и щёлкнут на батарею (это не поломка, просто двойное резервирование), некоторые светодиодные лампы с дешёвыми драйверами, отдельные модели котлов с чувствительной автоматикой — они уходят в ошибку и требуют ручного перезапуска. Про питание котла есть отдельный разбор.
Резервная группа: почему нельзя завести весь дом
Соблазн понятный: раз есть резерв, пусть работает всё. На практике так делать нельзя по двум причинам.
Мощность. В сетевом режиме дом опирается на ввод, и станция лишь помогает. В островном режиме вся нагрузка ложится на инвертор — а он выдаёт свой номинал и кратковременную перегрузку, не больше. Одновременный старт скважинного насоса, бойлера и варочной панели уложит любой бытовой аппарат.
Ёмкость. Батарея на 10 кВт·ч при полной нагрузке дома в 5 кВт закончится за два часа. При разумной резервной группе в 500 Вт та же батарея держит сутки.

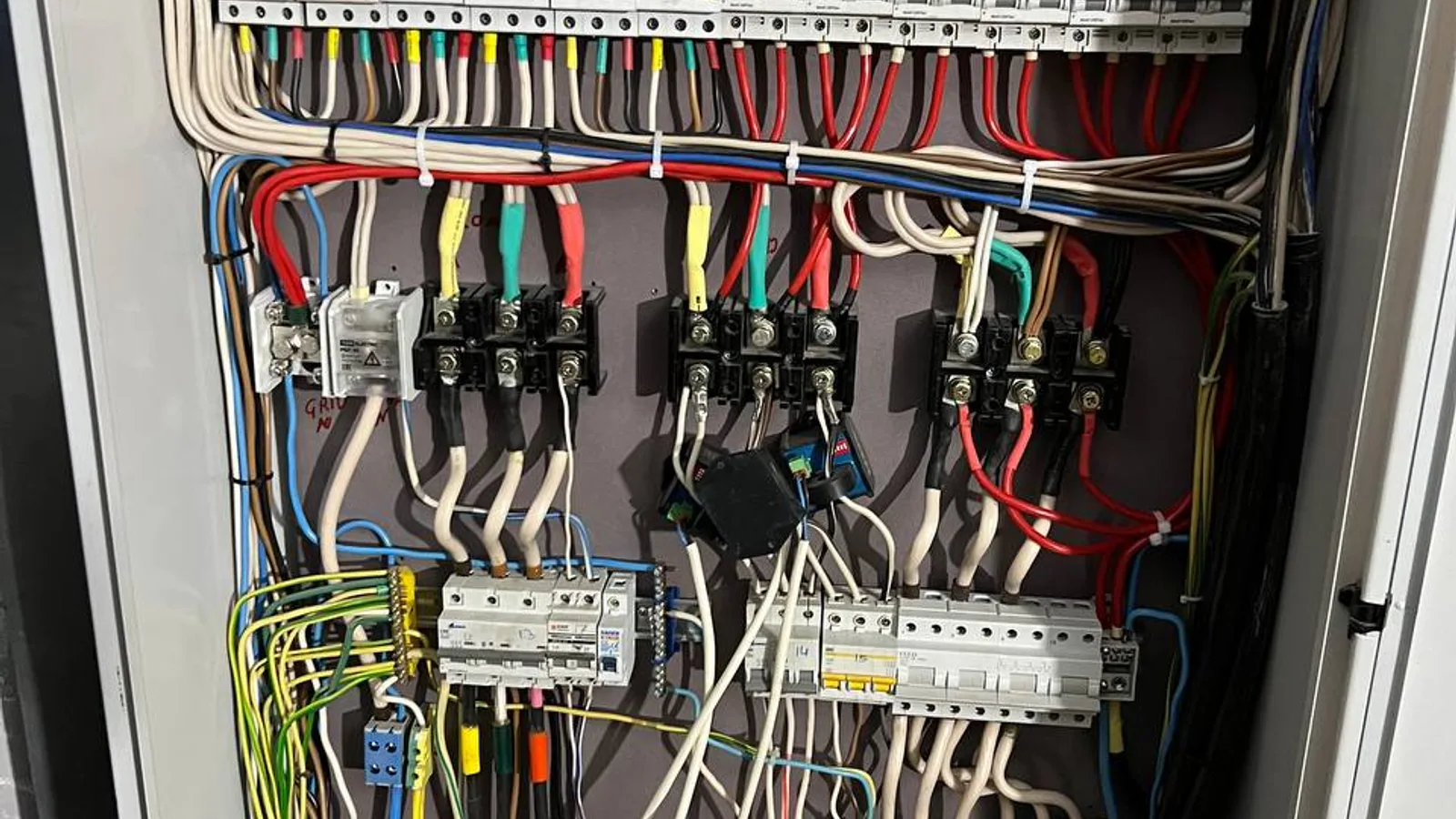

Поэтому щит делится: обычные группы остаются на вводе, а на резервный выход выносятся освещение, розетки кухни и кабинета, котёл, циркуляционный насос, скважина, роутер, сигнализация. Нагрев и мощная техника — принципиально мимо. Как это выглядит в железе, показано в статье о щите гибридной СЭС.
Что происходит с землёй и нулём
В островном режиме инвертор становится источником, и нейтраль на резервном выходе должна быть связана с землёй — иначе защитная автоматика (УЗО, дифавтоматы) в этой части щита работает некорректно. Большинство гибридов делают это внутренним реле автоматически, размыкая связь при возврате сети.
Это не та вещь, которую настраивают «на глаз»: схема заземления в островном режиме зависит от системы заземления дома. Тут нужен проект и монтажник, который понимает, что делает. Смежная тема — заземление и молниезащита станции.
Антиостровная защита: почему инвертор обязан отключиться от сети
Разрыв связи с сетью при её пропадании — не прихоть, а требование безопасности. Если инвертор продолжит выдавать напряжение в отключённую линию, под напряжением окажется участок, который бригада считает обесточенным.
Поэтому в момент пропадания сети станция гарантированно и быстро отключает сетевую сторону, и только потом поднимает резервный выход. Механизм разобран в статье об антиостровной защите.
Возврат сети
Обратный переход обычно медленнее: инвертор ждёт, пока напряжение и частота будут стабильны заданное время (десятки секунд, иногда минуты), и лишь потом синхронизируется. Это правильно — в первые секунды после включения подстанции сеть «шатается».
Практическое следствие: после возврата света дом ещё какое-то время работает от батареи. Пугаться не надо, но если ожидание затягивается на десятки минут, стоит посмотреть настройки параметров сети — они могли быть выставлены слишком узко.
Как проверить резерв при приёмке
- Включите на резервной группе типичную нагрузку — свет, холодильник, котёл.
- Выключите вводной автомат.
- Засеките, что моргнуло и что осталось работать. Котёл должен продолжить работу без ошибки.
- Дайте станции поработать в островном режиме 10–15 минут, посмотрите ток разряда батареи — по нему видно реальное потребление резервной группы.
- Включите вводной автомат, засеките время возврата.
Эту проверку стоит включить в акт приёмки — вместе с остальными пунктами из статьи о приёмке станции. Один раз проверенный резерв стоит дороже любых обещаний в договоре.
Частые вопросы
Можно ли сделать переход вообще без паузы?
Да, схемой с постоянной работой через инвертор (онлайн-режим), но за это платят повышенными потерями холостого хода и ресурсом. Для дома овчинка обычно не стоит выделки; для серверной — стоит, и там ставят отдельный ИБП после резервного выхода.
Сколько дом продержится на резерве?
Ровно ёмкость батареи, делённая на мощность резервной группы, минус потери. Методика расчёта — в статье какая ёмкость нужна на сутки.
Работает ли резерв ночью?
Да, он питается от батареи, а не от панелей. Днём при солнце батарея ещё и подзаряжается, поэтому реальная автономность летом заметно выше расчётной. Готовые связки для дома — в разделе резервного питания.
