Молниезащита станции: зоны защиты, молниеприёмник и отступы от панелей

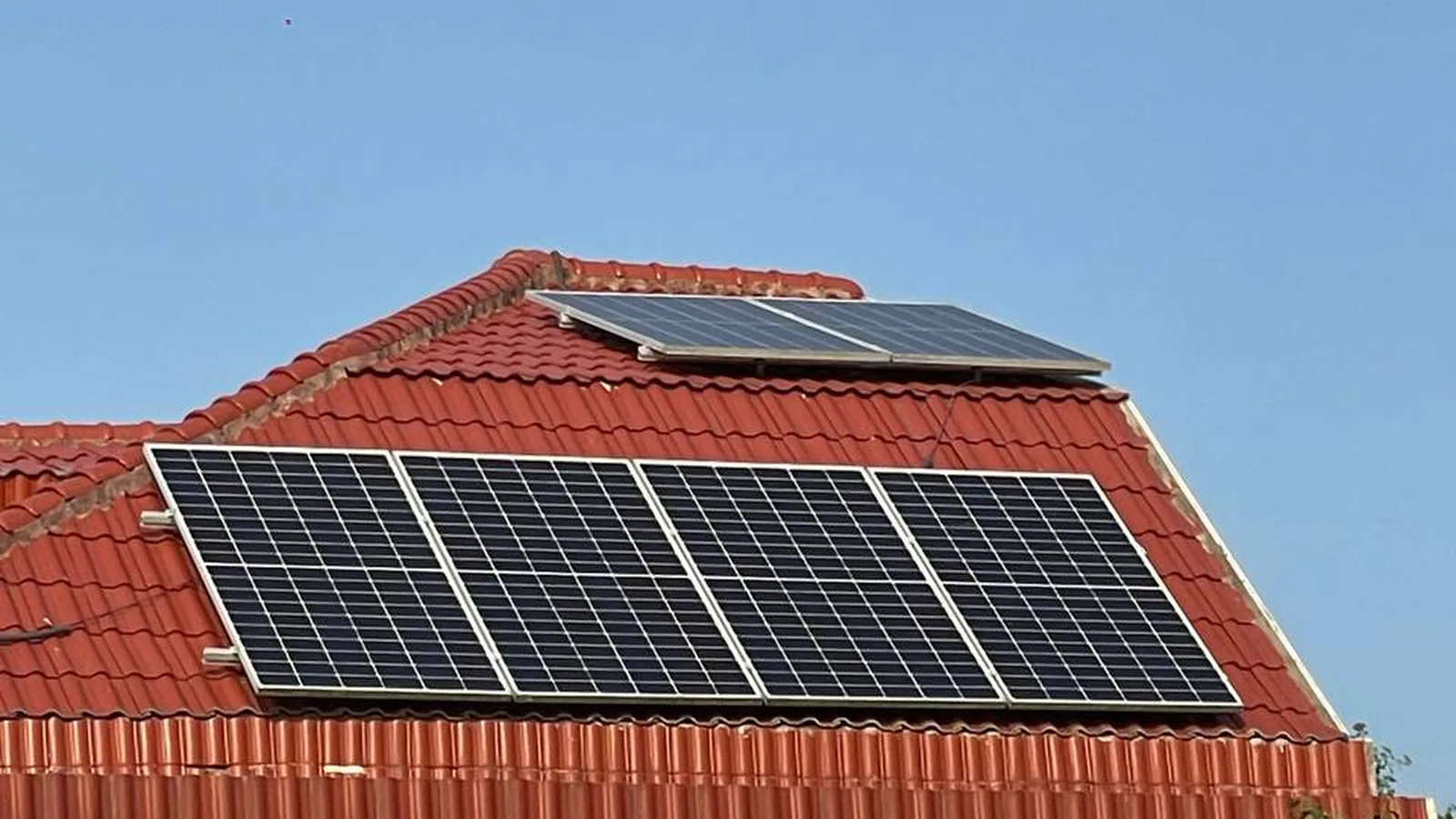

Панели ставят на самое высокое и открытое место в хозяйстве — на кровлю. Ровно там, куда бьёт молния. При этом сама по себе станция вероятность удара почти не увеличивает: алюминиевая рама на высоте пяти метров не притягивает разряд заметнее, чем печная труба или конёк. Меняется другое — цена удара. К стоимости кровли добавляются модули, инвертор и аккумулятор.

Про импульсную защиту по проводам у нас есть отдельные уроки: «УЗИП для солнечной станции» и «Гроза и солнечная станция». Здесь — про внешнюю часть: приёмник, токоотвод, заземлитель и геометрию.

Два разных явления, которые путают

• Прямой удар. Разряд попадает в кровлю, в панель, в молниеприёмник. Ток десятки килоампер, задача внешней молниезащиты — принять его на себя и увести в землю по кратчайшему пути мимо оборудования.
• Занос потенциала и наводка. Разряд ударил в двухстах метрах, но по проводам линии и по петле DC-кабеля пришёл импульс в тысячи вольт. Прямого попадания нет, а входные каскады инвертора пробиты. С этим работает УЗИП и правильная прокладка кабеля без больших петель.

Внешняя молниезащита не отменяет УЗИП, а УЗИП не заменяет молниеприёмник. Это две разные линии обороны.

Зона защиты стержневого молниеприёмника

Стержень, установленный выше всего остального, защищает не всю кровлю, а конус вокруг себя. Чем выше стержень, тем шире основание конуса; всё, что оказалось внутри объёма, считается защищённым от прямого удара с принятой надёжностью. Надёжность в нормах задаётся уровнем защиты: чем выше требуемый уровень, тем уже конус при той же высоте.

Практический смысл для монтажника простой: сначала считается геометрия, потом ставятся панели. Если ряд модулей выходит за границу конуса, либо поднимают приёмник, либо ставят второй, либо переносят ряд. Расчёт делается по действующим нормам молниезащиты; на глаз он не делается никогда, потому что ошибка в полметра высоты меняет радиус на несколько метров.

Безопасное расстояние: главный подвох

Молниеприёмник и токоотвод в момент разряда оказываются под огромным напряжением относительно всего остального. Если металлическая рама панели находится слишком близко, между ними произойдёт искровой пробой: разряд перекинется на раму и пойдёт дальше по DC-кабелю в инвертор. То есть защита сработает наоборот.

Отсюда правило: либо панель находится дальше безопасного расстояния от элементов молниезащиты, либо её рама намеренно соединяется с ними в единую систему, чтобы разности потенциалов между ними не возникло вовсе. Промежуточного варианта нет, и именно он встречается на объектах чаще всего: стержень стоит в метре от крайнего модуля, ни с чем не связан, и все считают, что стало безопаснее.

Величина безопасного расстояния зависит от уровня защиты, длины токоотвода до точки и материала между ними; её берут из расчёта, а не из головы.

Токоотводы и заземлитель

• Путь вниз — кратчайший. Никаких петель и обходов: каждый лишний метр и каждый резкий изгиб повышают напряжение на токоотводе. Радиусы изгиба выдерживают по норме.
• Количество. Один токоотвод для дома с большой кровлей — обычно мало; их распределяют по периметру, чтобы ток делился.
• Отдельно от кабеля станции. Токоотвод и DC-трассу разносят по разным сторонам, а если пересечение неизбежно, его делают под прямым углом и с максимальным разносом.
• Заземлитель. Заземление молниезащиты соединяется с общим контуром здания — это то же требование, что и в уроке про уравнивание потенциалов. Отдельный, ни с чем не связанный заземлитель молниезащиты создаёт вторую «землю» и при разряде поднимает потенциал относительно первой, а разность идёт через дом.

Когда молниезащита обязательна

Необходимость и категория определяются нормами по типу здания, его высоте, расположению и интенсивности грозовой деятельности в районе. Для обычного частного дома в Беларуси внешняя молниезащита чаще всего не является обязательной по нормам, и решение принимает хозяин. Разумные ориентиры, при которых её стоит делать даже без обязанности:

• дом стоит открыто: край деревни, поле, берег, вершина холма;
• рядом нет более высоких объектов — деревьев, вышек, соседних построек;
• кровля металлическая и по ней разложена станция заметной площади;
• в доме есть аккумуляторная батарея и дорогой гибридный инвертор;
• в районе часты грозы, а линия питания идёт воздушкой.

Для объектов, где молниезащита обязательна по проекту (производство, склад, объекты с массовым пребыванием), вопрос вообще не обсуждается: там она есть до станции, и задача монтажника — вписать панели в существующую систему, не сломав её.

Чек-лист перед монтажом

1. Есть ли на здании молниезащита сейчас и в каком она состоянии.
2. Попадают ли все ряды модулей в зону защиты — по расчёту, а не по взгляду с земли.
3. Выдержано ли безопасное расстояние либо выполнено соединение рам с системой.
4. Разведены ли токоотводы и DC-трасса.
5. Соединён ли заземлитель молниезащиты с общим контуром и ГЗШ.
6. Стоит ли УЗИП нужного типа на DC и AC сторонах — «Щит солнечной станции на практике».
