Способы крепления солнечных панелей к крыше: как сохранить её целостность
Коротко: крепление солнечных панелей на крыше выбирают по типу кровли, а нагрузку всегда передают на стропила, а не на кровельный лист. На металлочерепицу и профнастил ставят кронштейны с EPDM-уплотнителем на саморезах в стропило, на шифер — шпильки М10, на фальц — зажимы без сверления, на плоскую крышу — балласт. Между панелью и кровлей оставляют 10–15 см. Панель с креплением даёт около 15 кг/м² — в разы меньше снеговой нагрузки, на которую рассчитана крыша.
Как устроено крепление солнечных панелей на крыше
Система крепления состоит из трёх уровней. Первый — кронштейны, которыми конструкция крепится к стропилам или к кровельному элементу. Второй — два алюминиевых профиля, поперёк которых лежат панели. Третий — зажимы: концевые по краям ряда и промежуточные между соседними панелями. Кронштейны и профили распределяют вес и ветровую нагрузку, а герметизация мест ввода защищает кровельный пирог.
Многие заказчики больше всего боятся не сроков окупаемости, а того, что крыша потечёт. Современные кронштейны с уплотнителем это исключают, если саморез попал в стропило, а не в обрешётку, и если под каждым винтом стоит правильная прокладка. Главная идея везде одна: нагрузку принимает силовой каркас крыши, а кровельный лист только герметизирует проход.
Крепёж и коммутацию для станции мы берём из каталога: солнечные панели и системы Mibet для скатной кровли.
Крепление по типу кровли: сводная таблица
| Кровля | Крепление | На что обратить внимание |
|---|---|---|
| Металлочерепица | L-кронштейн или регулируемый кронштейн с EPDM-уплотнителем, саморезы в стропило через гребень волны | саморезы только в стропило с шагом 0,6–1 м, не в обрешётку; уплотнитель на каждый винт |
| Профнастил, профлист | кронштейн на короткой рейке или на самом профиле, герметизация каждого винта | кровля тонкая, поэтому нагрузка идёт на прогон или стропило; винты не пересверливать |
| Шифер, ондулин | шпилька М10 с резьбой под кронштейн, через лист в стропило | отверстие сверлят, а не пробивают; двойная резиновая шайба; шифер хрупкий, ходить только по лестнице |
| Фальцевая кровля | зажим на фальц, без сверления | кровля остаётся целой; зажим должен подходить под профиль фальца |
| Мягкая (битумная) черепица | шпилька с фланцем через кровельный пирог в стропило, герметизация битумной мастикой | работа для кровельщика; летом мягкая кровля повреждается при хождении |
| Керамическая и цементно-песчаная черепица | крюк под черепицу к стропилу | черепица над крюком подрезается; дороже, но отверстий в покрытии нет |
| Плоская кровля | балласт или анкеры, см. статью про балласт | отдельный расчёт нагрузки на плиту и ветровой отрыв |
Крепление солнечных панелей на металлочерепицу и профнастил

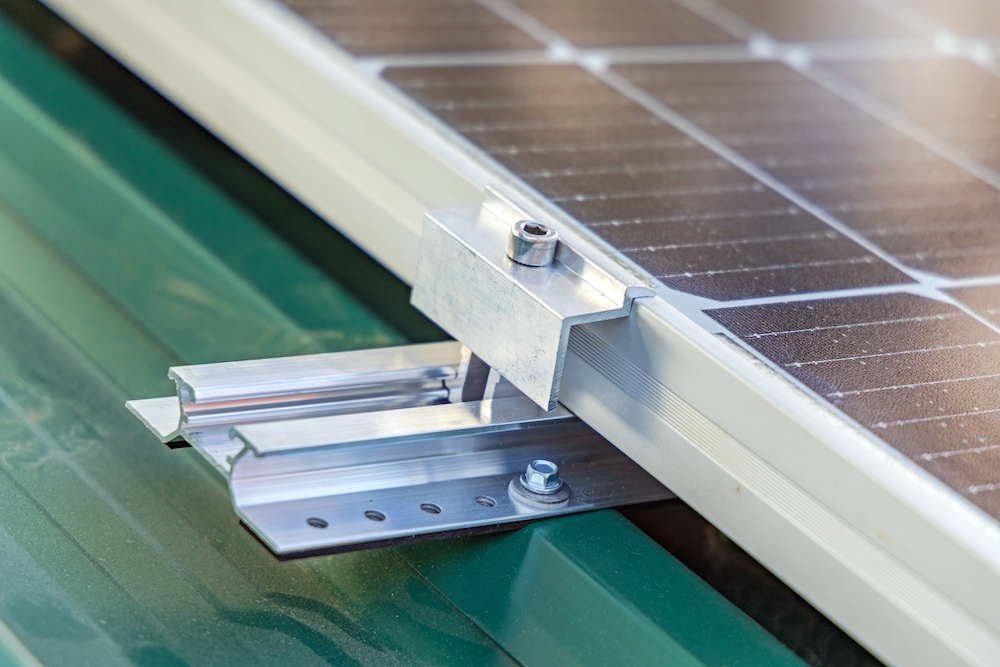

Это самый частый вариант в частных домах. Регулируемый кронштейн закручивают саморезом в стропило через самый высокий участок волны, под лапку кладут EPDM-уплотнитель, а сверху на кронштейны ставят алюминиевые профили. Профнастил отличается тем, что лист тоньше и жёстче работает на изгиб, поэтому кронштейн ставят над прогоном или на короткой рейке, а не посередине пролёта между опорами.
Подробные разборы мы сделали для каждого материала: металлочерепица и профнастил. Если профнастил тонкий или рёбра редкие, лучше использовать зажимы по шагу несущих элементов, а не по линейке.
Шифер, фальц и мягкая кровля
На шифере крепёж идёт через лист в стропило: сверлят отверстие под шпильку М10, ставят две резиновые шайбы и затягивают гайки, не пережимая лист. Ветхий шифер с трещинами для станции не подходит — сначала меняют кровлю; как это сделать, мы объясняли в статье про панели на шифере.

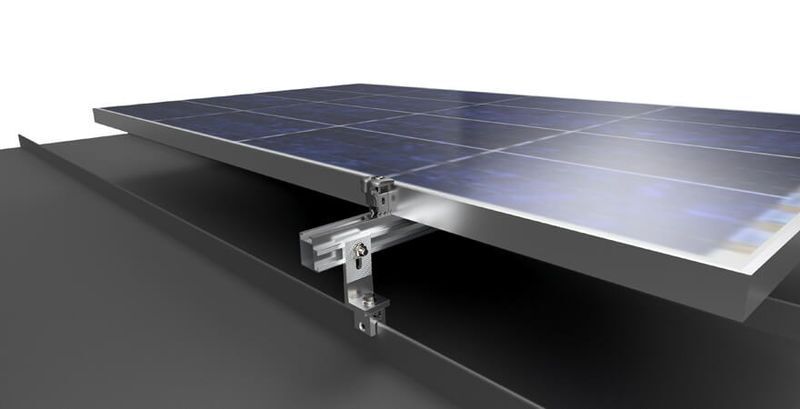

Фальцевую кровлю считают идеальной для монтажа: зажимы фиксируются на фальц-кромке, отверстий в металле нет. Нужно выбрать зажим под свой профиль фальца, иначе он будет проскальзывать; нюансы описаны в статье про фальцевую кровлю.
Мягкая кровля требует аккуратности: шпилька с фланцем проходит через пирог в стропило, а место ввода герметизируют битумной мастикой. Работу делает кровельщик, а летом по горячей кровле лучше не ходить: покрытие повреждается. Подробности — в статье про мягкую кровлю.
Профили и зажимы: расчёт на ряд панелей
Панели ставят на два алюминиевых профиля поперёк стропил, шаг кронштейнов не более 1,2 м. Пример для ряда из 6 панелей по 1,13 м в портрете: длина ряда около 6,8 м, значит, на каждый профиль нужен отрезок около 7 м, то есть два профиля по 7 м. Кронштейнов на профиль: 7 м / 1,2 м ≈ 5,8, округляем до 6–7, всего 12–14. Зажимов на каждый профиль: два концевых и пять промежуточных (между шестью панелями пять стыков). На весь ряд — 4 концевых и 10 промежуточных зажимов.
Панель прижимают в зоне, указанной производителем, обычно в 0,2–0,5 м от короткой стороны. Если зажим стоит в другом месте, пропадает гарантия на модуль. Рама панели в 30, 35 или 40 мм влияет на выбор зажима: подробности есть в нашей статье об шаге крепления и ветровых зонах.
Нагрузка на крышу: выдержит ли она панели
Типовая панель 585 Вт весит порядка 28–32 кг при площади около 2,6 м²: это примерно 11–12 кг/м², с профилями и кронштейнами — около 15 кг/м² (ориентир, массу своей модели смотрите в паспорте). Расчётная снеговая нагрузка зависит от района строительства и берётся по нормам: для большинства районов Беларуси она в разы больше, чем вес панелей. Поэтому проблемы возникают не из-за массы, а из-за ветхих стропил, гнилых брусьев и старого шифера. Перед монтажом кровлю осматривают по чек-листу.
Ошибки, из-за которых крыша течёт или панели улетают
- саморез попал в обрешётку, а не в стропило — держится на 25 мм дерева и вырывается первым сильным ветром;
- кронштейн без уплотнителя или с обычной резиной — через 2–3 года по винту течёт;
- панель зажата за длинную сторону или в углу — трещины стекла при снеговой нагрузке;
- алюминиевый профиль на стальном кронштейне без изолирующей прокладки — электрохимическая коррозия;
- нет заземления рам и выравнивания потенциалов — при пробое изоляции металл конструкции оказывается под напряжением.
Монтаж на крыше многоквартирного дома — отдельный вопрос: сперва нужно согласие собственников и управляющей организации, разбор вынесен в статью про солнечные панели на крыше многоэтажки.
Частые вопросы
Как правильно выполнить монтаж солнечных батарей на крыше?
Осмотрите кровлю и стропила, разметьте положение стропил, установите кронштейны с уплотнителем, закрепите профили, уложите панели и зажмите их. Электрическую часть выполняет электрик: прокладку кабелей, заземление и подключение.
Можно ли крепить панели без сверления кровли?
Да — на фальцевую кровлю зажимами, на плоскую балластом, на черепицу крюками под черепицу. Металлочерепицу, профнастил и шифер без сверления надёжно закрепить нельзя.
Какой зазор оставлять между панелями и кровлей?
Не меньше 10–15 см: воздух охлаждает модули снизу, а снег и листья не задерживаются. Панели вплотную к кровле летом теряют часть выработки из-за перегрева.
Выдержит ли крыша вес панелей?
Панели с креплением дают около 15 кг/м², это меньше расчётной снеговой нагрузки. Опасность представляют только ветхие стропила и старая кровля, поэтому перед монтажом проверяют состояние каркаса.
