Как собрать надёжную солнечную электростанцию: гид по оборудованию
Оборудование для солнечной электростанции состоит из шести групп: солнечные панели, инвертор (сетевой или гибридный), аккумуляторы для накопления, крепёж, кабель с коннекторами и аппараты защиты. Без накопителя работает сетевая станция, с накопителем — гибридная или автономная; для дома на 5–10 кВт под ключ ориентиры от 8 000 до 16 000 руб., для предприятия 30 кВт — от 42 000 руб., 100 кВт — от 125 000 руб. Главное — не набор «самых мощных» позиций, а совместимость по напряжению, току и связи.
Все оборудование для солнечных электростанций: схема станции
У любой станции одна задача: превратить свет в переменный ток для дома или предприятия. Путь энергии проходит четыре участка: панели вырабатывают постоянный ток, он идёт по кабелю через DC-защиту к инвертору, инвертор превращает его в переменный и отдаёт в щит, а накопитель, если он есть, хранит излишки на вечер и на время отключений.
| Компонент | Что делает | Что проверять при выборе |
|---|---|---|
| Солнечные панели | вырабатывают постоянный ток | мощность и напряжение, тип ячеек, размеры, гарантия, соответствие диапазону MPPT инвертора |
| Инвертор | превращает постоянный ток в переменный, управляет работой станции | тип, мощность, число MPPT, диапазон напряжений, связь с батареей |
| Аккумуляторы | накапливают энергию | химия (LiFePO4), ёмкость, напряжение, ток разряда, связь с инвертором |
| Крепёж | держит панели на крыше или грунте | тип кровли, снеговая и ветровая нагрузка, материал, гарантия |
| Кабель и коннекторы | соединяют панели и инвертор | сечение, УФ-стойкость, двойная изоляция, совместимость коннекторов |
| Защита | отключает цепь при перегрузке и перенапряжении | напряжение и ток DC-аппаратов, УЗИП, автоматы, заземление |
Оборудование для солнечных батарей и панелей

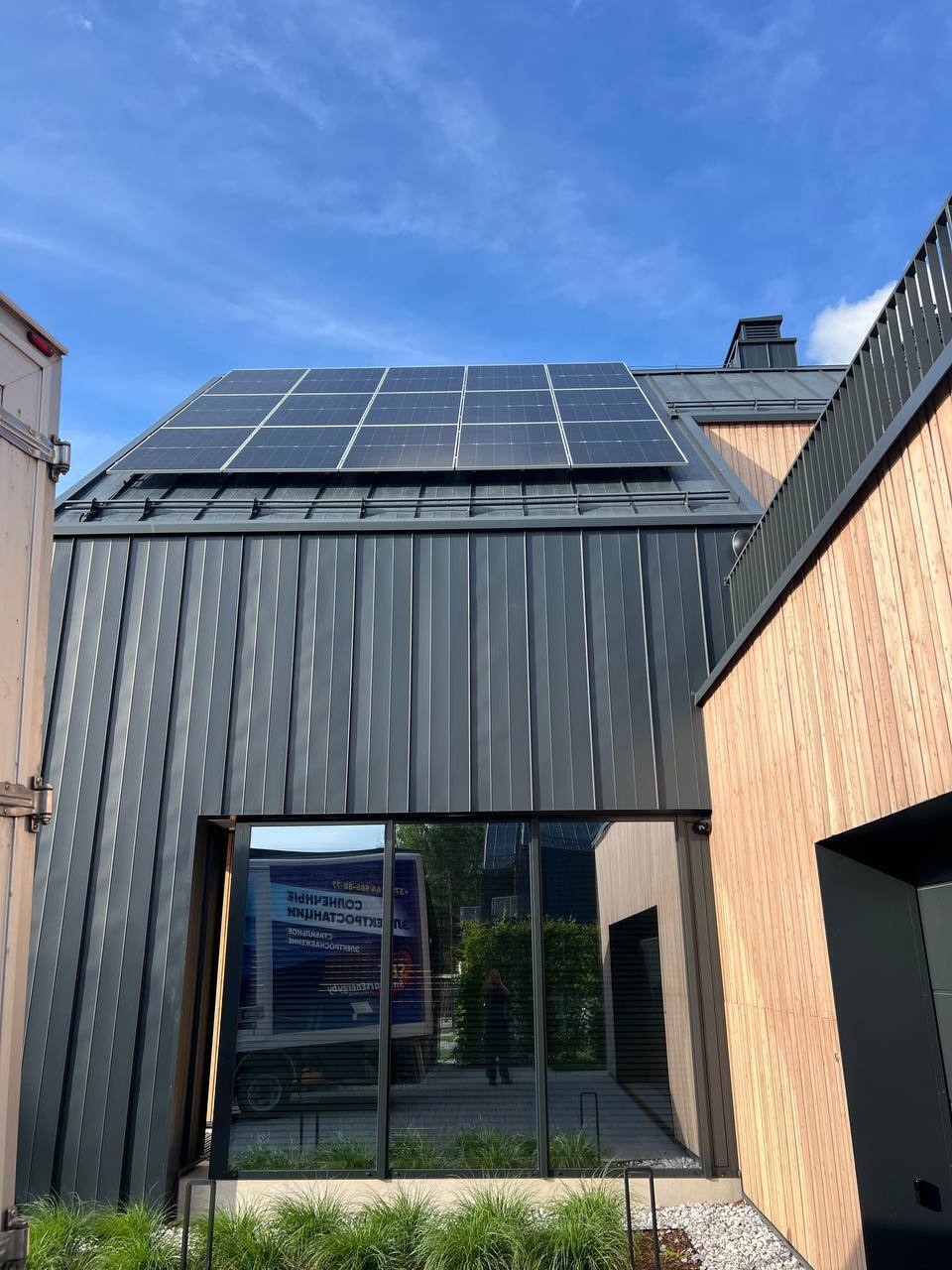

В каталоге представлены монокристаллические, поликристаллические, двусторонние и портативные панели. Для дома сегодня чаще выбирают монокристаллические модули современного типа: у них выше мощность при той же площади. Двусторонние окупаются, когда под ними светлая поверхность или лежит снег. Сколько их нужно под вашу нагрузку, считают отдельно — по месячному потреблению и месту на крыше: сколько панелей нужно.
Типичная панель для дома имеет мощность в диапазоне примерно 400–630 Вт и размеры около 2,3 × 1,1 м, причём точные значения указаны в паспорте конкретной модели. Панели при работе шума не издают, а если слышен звук, причина в инверторе или креплении.
Инверторы: сетевые, гибридные и микро
Инвертор выбирают по схеме станции. Сетевой работает вместе с сетью и без неё отключается, аккумулятор к нему не подключают. Гибридный умеет работать с батареей, переключаться на резерв при пропадании сети и принимать генератор. Микроинверторы ставят по одному на панель или пару панелей, их применяют при сложном затенении. Сравнение подробнее — в статьях «Сетевые или гибридные инверторы» и «Микроинверторы против оптимизаторов».
| Схема | Нужен аккумулятор | Работа при отключении сети | Для кого |
|---|---|---|---|
| Сетевая | нет | нет, инвертор отключается | объект с дневной нагрузкой и стабильной сетью |
| Гибридная | да, обычно | да, на резервную группу | дом, дача, бизнес с критичной нагрузкой |
| Автономная | да, обязательно | работает всегда без сети | объект без сети или с очень слабой сетью |
Системы накопления энергии и аккумуляторы
Для домашних и коммерческих станций выбирают литий-железо-фосфатные (LiFePO4) батареи: у них больше циклов и безопаснее химия, чем у остальных литиевых вариантов. Типичный домашний модуль имеет 16 ячеек, напряжение 51,2 В и ёмкость порядка 100 А·ч, то есть около 5,12 кВт·ч. Рабочая глубина разряда 80–90 %, КПД цикла 90–95 %, заряд ниже 0 °C запрещён, поэтому батарее нужно помещение с плюсовой температурой. Подробнее — в разделе систем накопления энергии.

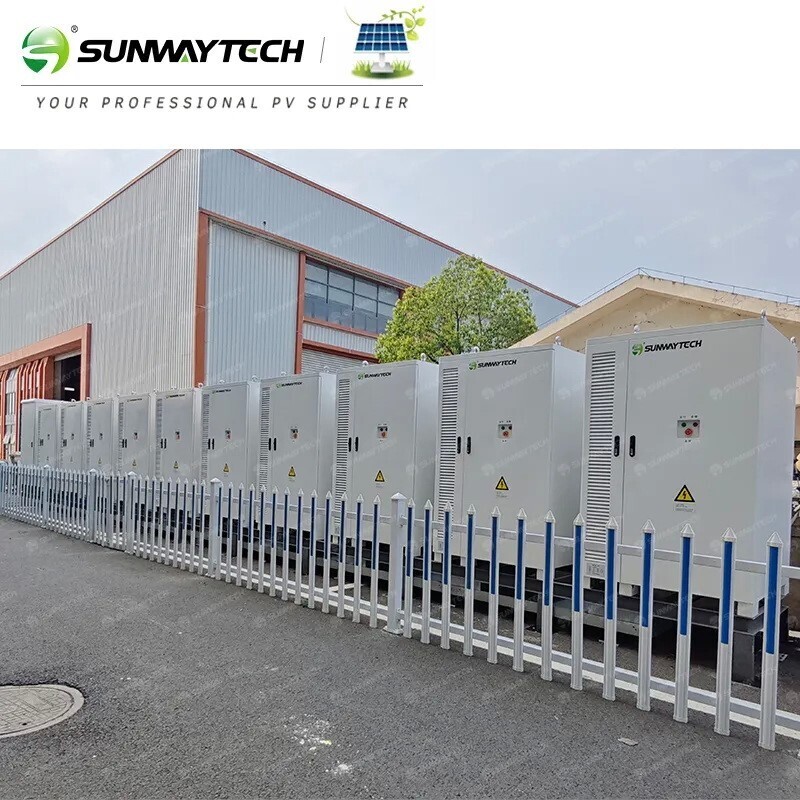

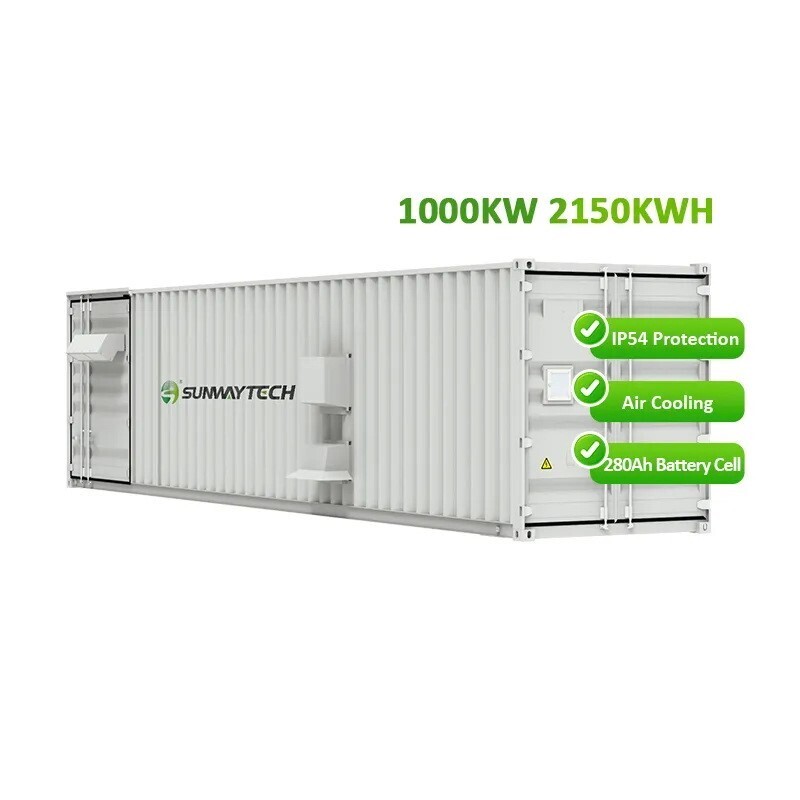

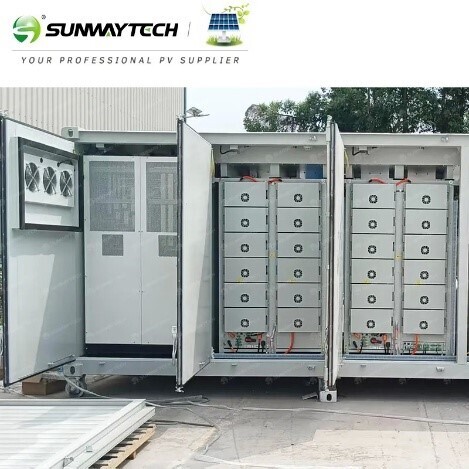

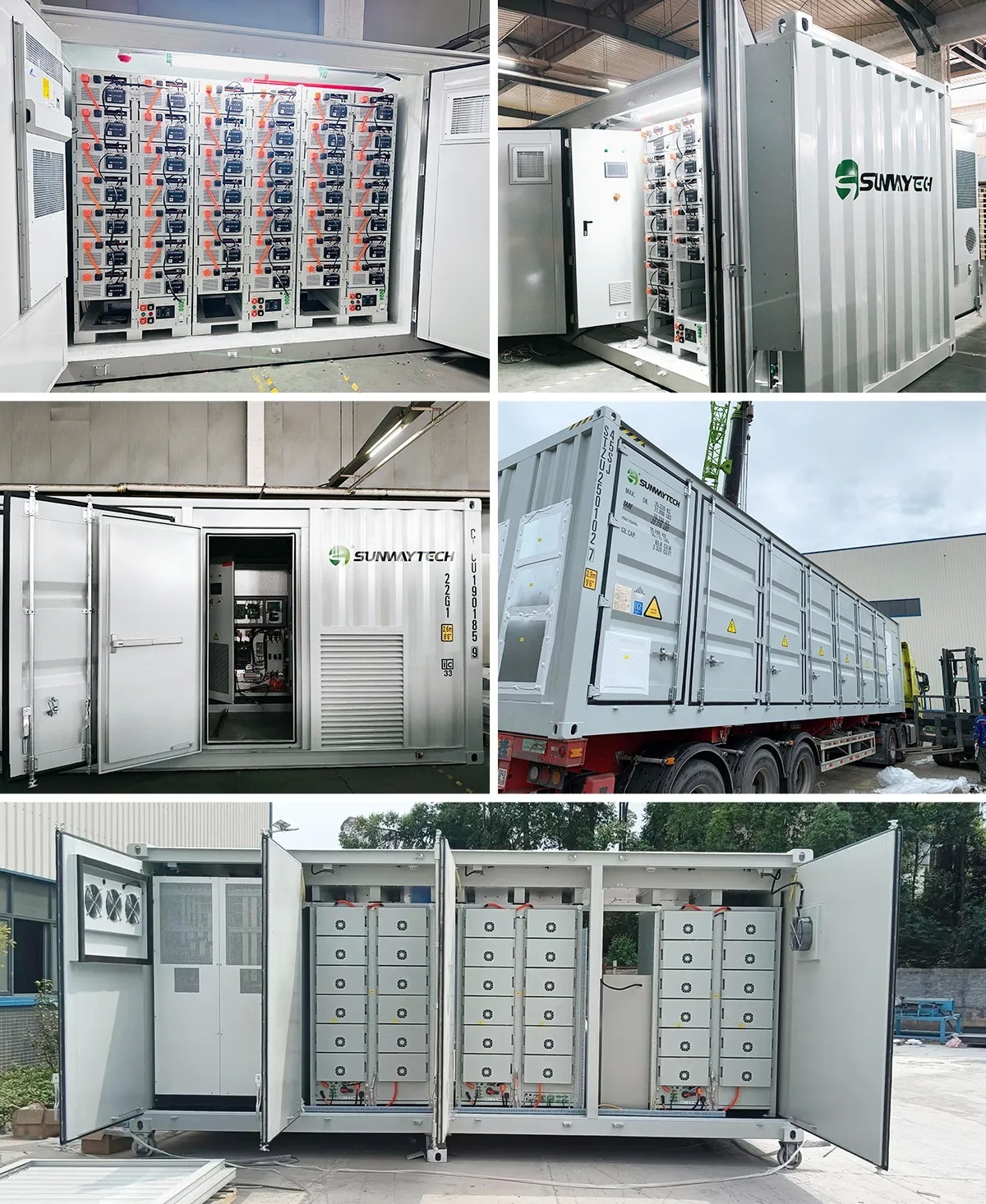

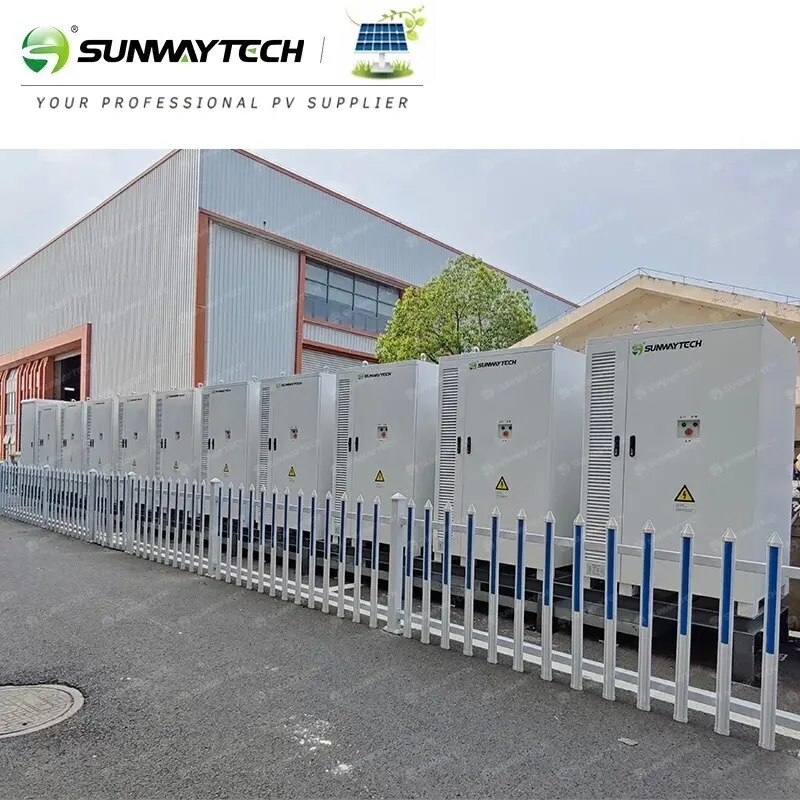

Промышленные накопители собирают из контейнерных систем с батарейными кластерами, высоковольтной шиной, преобразователем мощности PCS и системой пожаротушения. Такие решения рассчитываются под конкретный объект, а характеристики конкретной модели берут из паспорта и технического предложения, а не из общих таблиц. Совместимость батареи и инвертора — главный риск при подборе: она определяется по каталогу совместимости изготовителя и по протоколу связи (CAN или RS485).
Защита, щит и безопасность
Станция без защиты опасна: постоянный ток не гаснет сам, а дуга на 600–1 000 В вызывает пожар. В состав обязательно входят DC-автоматы или предохранители, УЗИП на постоянном и переменном токе, автоматические выключатели, заземление и, где нужно, молниезащита. Для резервных схем добавляют автомат ввода резерва или трёхпозиционный переключатель.
Для больших батарейных систем применяют автоматическое пожаротушение и датчики газа и температуры. Какие именно — определяется проектом и требованиями надзорных органов; параметры конкретного изделия указаны в его паспорте. Монтаж защиты и подключение выполняет электрик, а не владелец.
Готовый комплект или сборка по частям
Если опыта нет, проще взять готовый комплект СЭС: инвертор, панели и крепёж в нём уже подобраны по напряжению и мощности. Сборка по частям даёт гибкость, но вся ответственность за совместимость лежит на заказчике. Сравнение — в статье «Готовый комплект СЭС или сборка по частям».
Для начала достаточно ввести потребление и посмотреть ориентиры в расчёте станции, а весь ассортимент собран в каталоге. Монтаж «под ключ» включает проект, согласование с РЭС и первичный запуск; гарантию на оборудование и работы мы разбираем в отдельной статье.
Частые вопросы
Какое оборудование нужно для солнечной электростанции?
Минимум — панели, инвертор, крепёж, кабель с коннекторами и защита. Для работы при отключении сети добавляются аккумуляторы и гибридный инвертор. Конкретный набор зависит от схемы: сетевой, гибридной или автономной.
Продаёте ли вы оборудование для производства солнечных панелей?
Нет. Мы поставляем готовые панели, инверторы, накопители и комплектующие для монтажа станций, а линии для производства самих панелей и ячеек — отдельный промышленный рынок, которым мы не занимаемся.
Какое оборудование выбрать для дома?
Для частного дома с нестабильной сетью обычно берут гибридный инвертор, LiFePO4-накопитель и панели в расчёте на месячное потребление. Если сеть стабильна, а нагрузка дневная, достаточно сетевой схемы без батареи. Разбор вариантов — на страницах для дома и для бизнеса.
Можно ли смешивать оборудование разных производителей?
Можно, если совпадают напряжения, токи и протоколы связи. Чаще всего проблемы возникают между инвертором и батареей, поэтому их подбирают как пару по списку совместимости изготовителя.
Нужны ли разрешения на установку?
Да. Подключение станции согласуется с энергоснабжающей организацией, а проект включает схему защиты и учёта. В Беларуси частное лицо излишки в сеть не продаёт, станция работает на собственное потребление. Задать вопрос по вашему объекту можно через контакты.
