DC-coupled или AC-coupled: две схемы подключения накопителя и как выбрать
Когда к станции добавляют батарею, есть ровно два способа её подключить. Либо батарея живёт на шине постоянного тока рядом с панелями и работает через тот же инвертор — это DC-coupled. Либо у батареи свой инвертор, и она подключается к сети переменного тока параллельно со станцией — AC-coupled. Выбор определяет и КПД, и цену, и то, насколько просто будет расширяться.
DC-coupled: одно преобразование

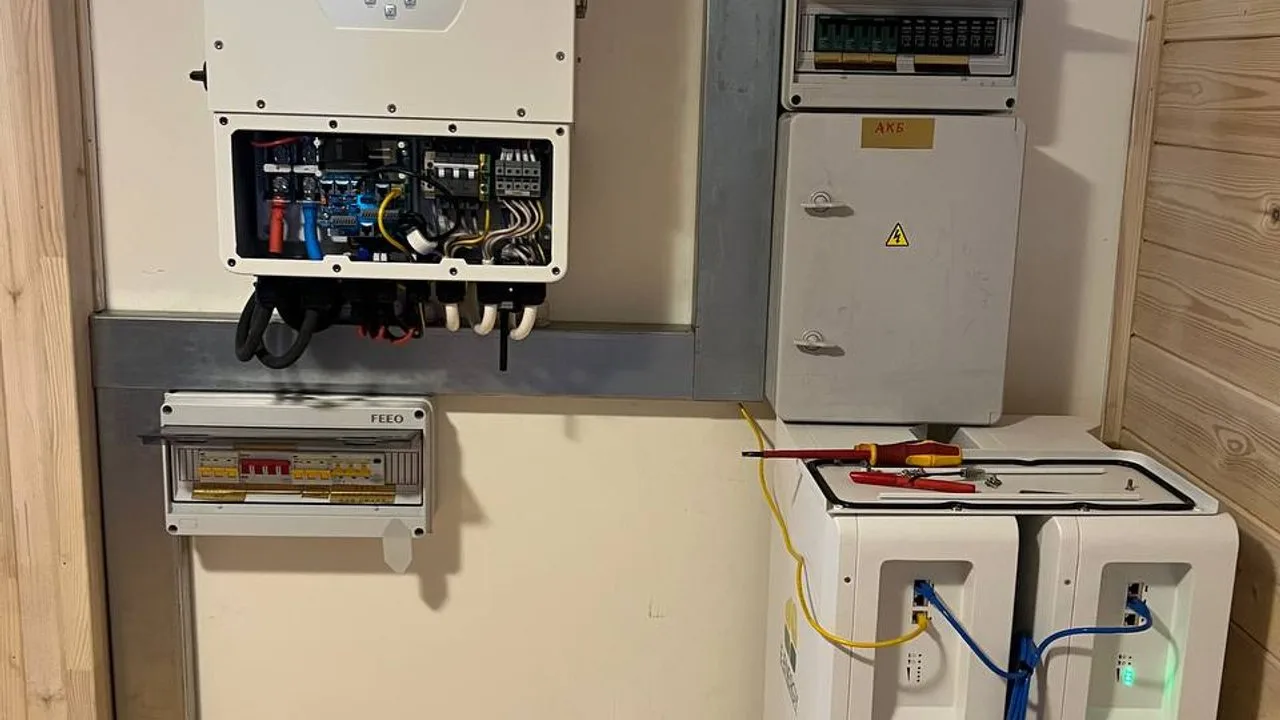

Панели дают постоянный ток, батарея хранит постоянный ток. В схеме DC-coupled они соединены напрямую через гибридный инвертор: MPPT заряжает батарею постоянным током, и энергия превращается в переменную один раз — когда идёт в нагрузку.
- Путь «панель → батарея»: MPPT, КПД около 98 %.
- Путь «батарея → нагрузка»: инвертор, КПД 96–97 %.
- Итого цикл «солнце → батарея → розетка»: около 92–94 % с учётом КПД самой LFP-батареи.
AC-coupled: два преобразования
Здесь панели работают через свой сетевой инвертор и отдают переменный ток. Чтобы зарядить батарею, его нужно снова превратить в постоянный, а потом обратно в переменный при разряде.
- Путь «панель → сеть дома»: сетевой инвертор, 97 %.
- Путь «сеть дома → батарея»: зарядное устройство батарейного инвертора, 95 %.
- Путь «батарея → нагрузка»: инвертор, 96 %.
- Итого цикл «солнце → батарея → розетка»: около 85–88 %.
Разница в 5–7 процентных пунктов кажется мелочью, но она работает каждый цикл. Для дома, который прогоняет через батарею 8 кВт·ч в сутки, это 150–200 кВт·ч в год — примерно две недели работы холодильника, отданные за преобразования.
Сравнение по существу
| DC-coupled | AC-coupled | |
|---|---|---|
| КПД цикла | 92–94 % | 85–88 % |
| Оборудование | один гибридный инвертор | сетевой инвертор + батарейный инвертор |
| Цена для новой станции | дешевле на 15–25 % | дороже: два преобразователя |
| Модернизация готовой станции | замена инвертора целиком | добавляется, инвертор остаётся |
| Мощность заряда от солнца | ограничена MPPT инвертора | ограничена мощностью батарейного инвертора |
| Мощность станции больше мощности инвертора | ограничена одним корпусом | наращивается свободно |
| Работа в острове | штатная, переход быстрый | нужна синхронизация и управление частотой |
| Резервирование | отказ инвертора гасит всё | отказ одного узла оставляет второй |
Как выбрать
Новая станция с батареей сразу — DC-coupled. Один гибридный инвертор дешевле, КПД выше, настройка проще, щит компактнее. Это случай подавляющего большинства домов: панели, батарея и инвертор покупаются вместе, и делить их на два преобразователя незачем.
Готовая сетевая станция, к которой добавляют батарею, — AC-coupled. Менять работающий сетевой инвертор на гибридный означает выбросить исправное оборудование и, нередко, заново согласовывать узел. Батарейный инвертор ставится параллельно и ничего не ломает — практика такой модернизации разобрана отдельно в уроке как добавить накопитель к готовой станции.
Мощная станция при скромной батарее — AC-coupled. Когда панелей 30 кВт, а батарея нужна на 10 кВт резерва, тащить всю генерацию через один гибридный инвертор дорого и незачем: сетевой инвертор работает на всю мощность, батарейный — только на резервную группу.
Промышленный объект — чаще AC-coupled. Накопитель предприятия обычно ставится к уже работающей станции или вовсе без неё, ради срезания пиков (peak shaving) и двухставочного тарифа. Там батарея — самостоятельный объект со своим преобразователем и своей системой управления (EMS).
Смешанная схема
Третий вариант встречается на расширениях: гибридный инвертор с батареей на DC плюс старый сетевой инвертор, заведённый на его AC-вход. Гибрид видит чужую генерацию как «сеть» и умеет ею управлять — ограничивать частотой, когда батарея заполнена. Схема рабочая, но требовательная к настройке: два устройства должны согласованно вести себя при пропадании сети, иначе сетевой инвертор попытается отдавать энергию в мёртвую сеть (антиостровная защита). Разбор перехода на резерв — в уроке сколько длится переход на резерв.
