Сетевая СЭС 18,7 кВт на арочной кровле мебельного цеха под Гродно

Мебельный цех под Гродно работает в арочном ангаре — металлическая кровля здесь не плоская и не скатная, а полукруглая. Станки, аспирация, компрессоры и свет включены именно тогда, когда светит солнце, поэтому мы предложили самый рациональный для такого графика вариант: сетевую станцию без аккумуляторов, где каждый выработанный киловатт-час сразу уходит в оборудование.

Задача

Сократить счета предприятия за электроэнергию при дневном профиле нагрузки и при этом справиться с нестандартным основанием: разместить 32 панели вдоль конька криволинейной кровли, надёжно их закрепить и безопасно организовать работы на высоте.

Решение

• Панели: 32 × EGing EG-585 (N-type, двусторонние) — суммарно 18,72 кВт пиковой мощности.
• Инвертор: сетевой трёхфазный Deye SUN-15K — без батарей, излишки при простое цеха уходят в сеть.

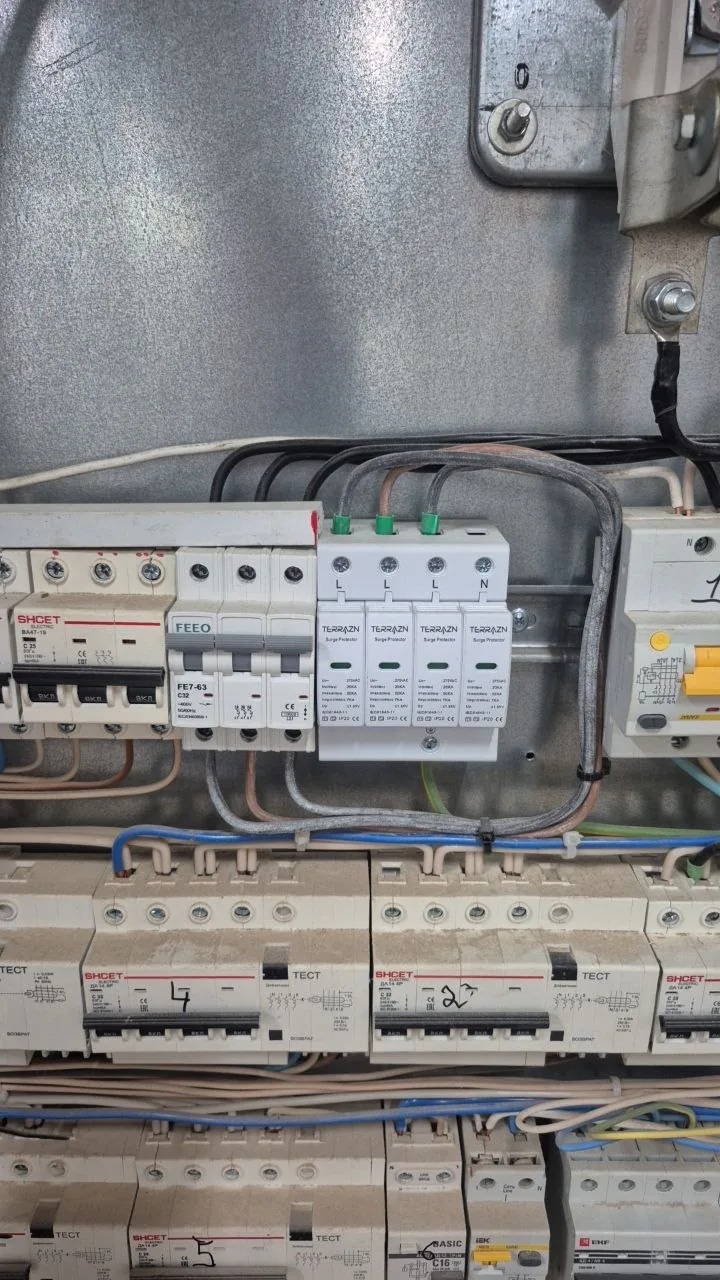

• Защита: DC-автоматы и УЗИП FEEO, предохранители по стрингам, AC-щит с трёхфазным смарт-счётчиком CHNT для онлайн-мониторинга.
• Крепёж: оцинкованные траверсы и зажимы AL6005-T5, подогнанные под радиус арки.

Особенности монтажа

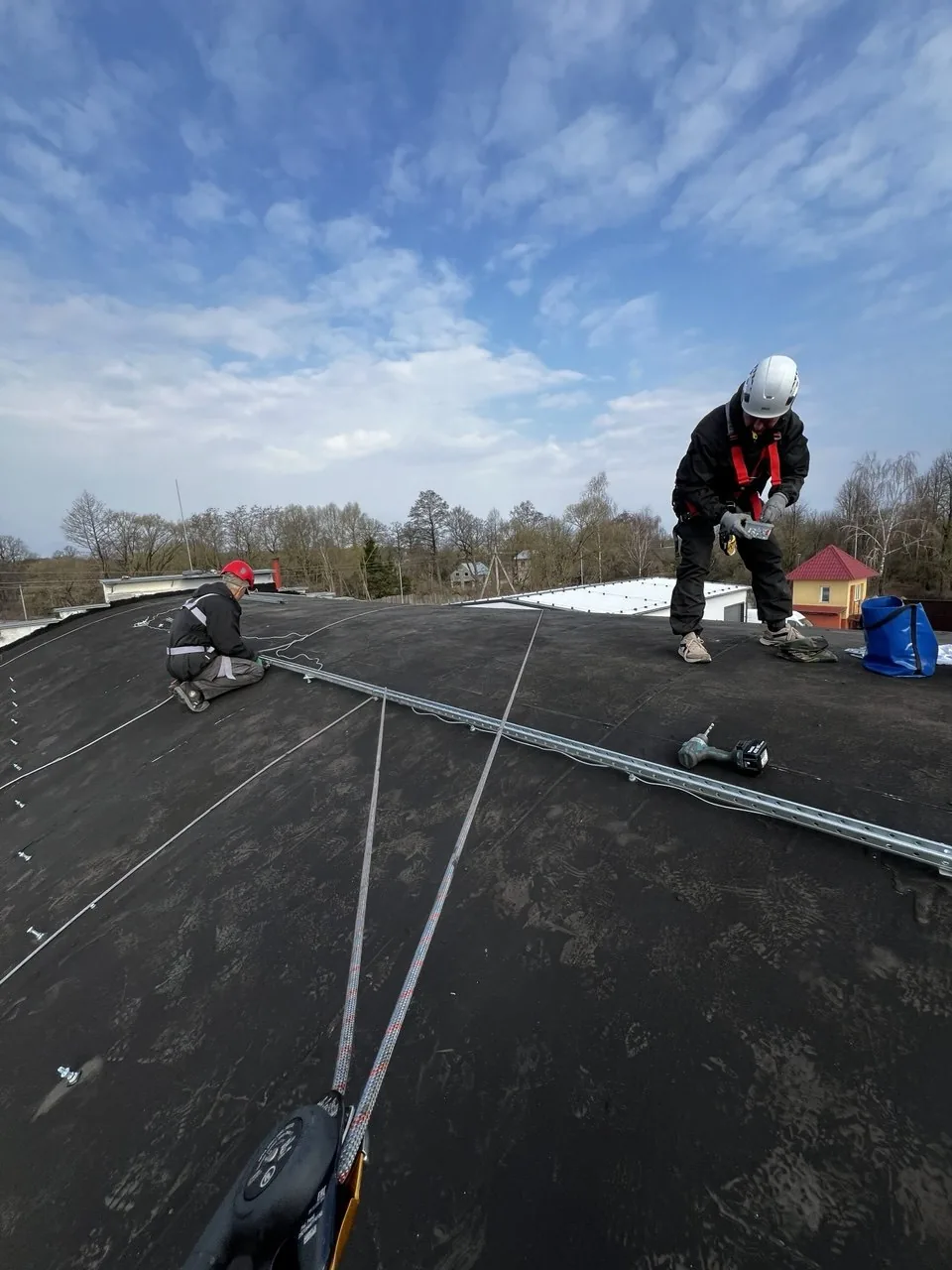

По полукруглой крыше не походишь с лестницей — все работы на высоте выполняла наша бригада промышленных альпинистов со страховочными системами. Панели заняли верхнюю часть арки: там угол наклона к горизонту близок к оптимальному, а ряды не затеняют друг друга. Весь цикл от крепежа до пусконаладки занял пять дней.

Результат

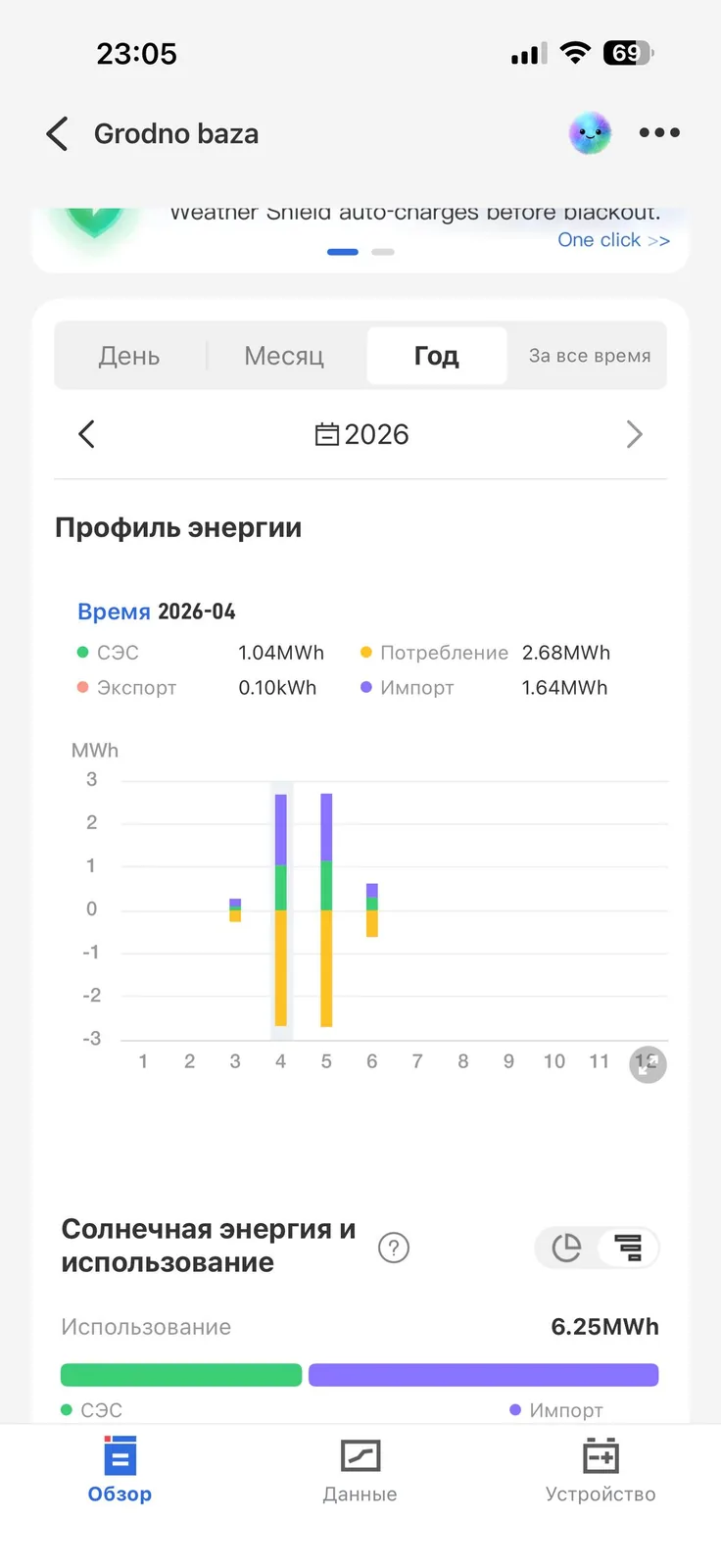

Уже в апреле — первом неполном месяце сезона — станция выдала 1,04 МВт·ч при потреблении цеха 2,68 МВт·ч. Экспорт в сеть практически нулевой: около 96% выработки производство съедает на месте. По расчёту система даст порядка 18 000 кВт·ч в год и вернёт вложенные ~32 000 BYN за 4–5 лет.
