Гибридная солнечная станция 8,19 кВт с накопителем 14,34 кВт·ч для частного дома в Минском районе

Частный дом в Минском районе с трёхфазным вводом: годовое потребление около 8 400 кВт·ч, отопление не электрическое. Хозяин пришёл с готовой запиской — 14 панелей по 585 Вт, инвертор 12 кВт на три фазы и две батареи по 10 кВт·ч. Солнечную часть и инвертор мы оставили как есть, а накопитель после выезда на объект собрали на одном модуле 14,34 кВт·ч — и объяснили почему. Станция даёт около 7 700 кВт·ч в год и держит дом при отключениях.

Что увидели на объекте

Перед окончательным расчётом мы съездили на дом — и предложение после выезда считалось уже не по допущениям, а по тому, что есть на месте.

• Кровля — скатная металлочерепица со снегозадержателями. На скате дома два мансардных окна и дымоход, зато скат над пристройкой с гаражом чистый: ни окон, ни труб. Ориентация — юго-восток и юго-запад, это минус около 6 % к выработке против идеального юга. Перекладывать модули ради этих процентов смысла нет.
• Ввод — уличный щит с вводным автоматом C25 на три фазы, это около 17 кВт разрешённой мощности. Инвертор 12 кВт в него укладывается: на фазу он даёт 19,2 А при пределе 25. Но заряд батареи из сети пришлось ограничить настройкой — иначе вместе с нагрузкой дома автомат можно выбить.

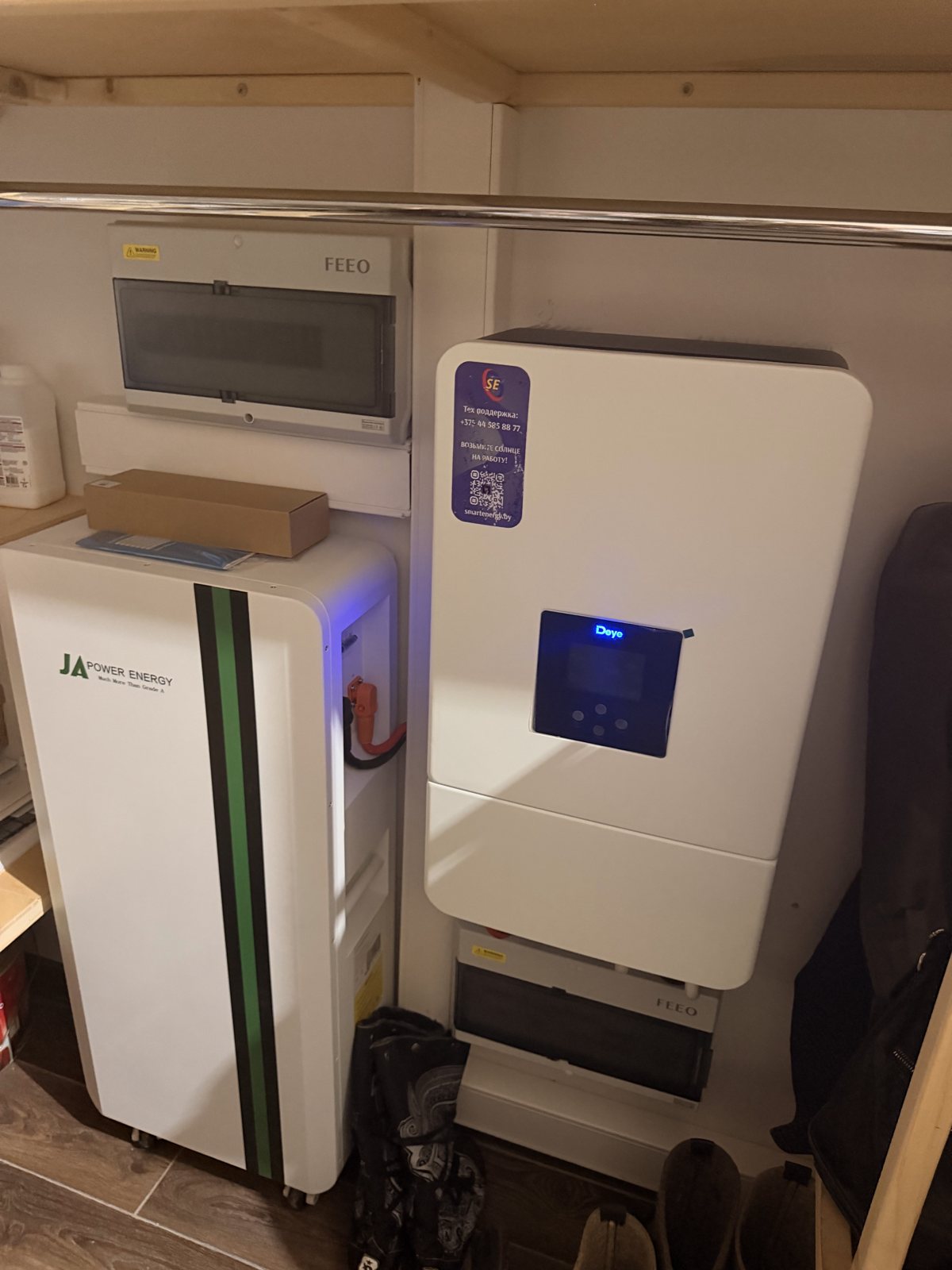

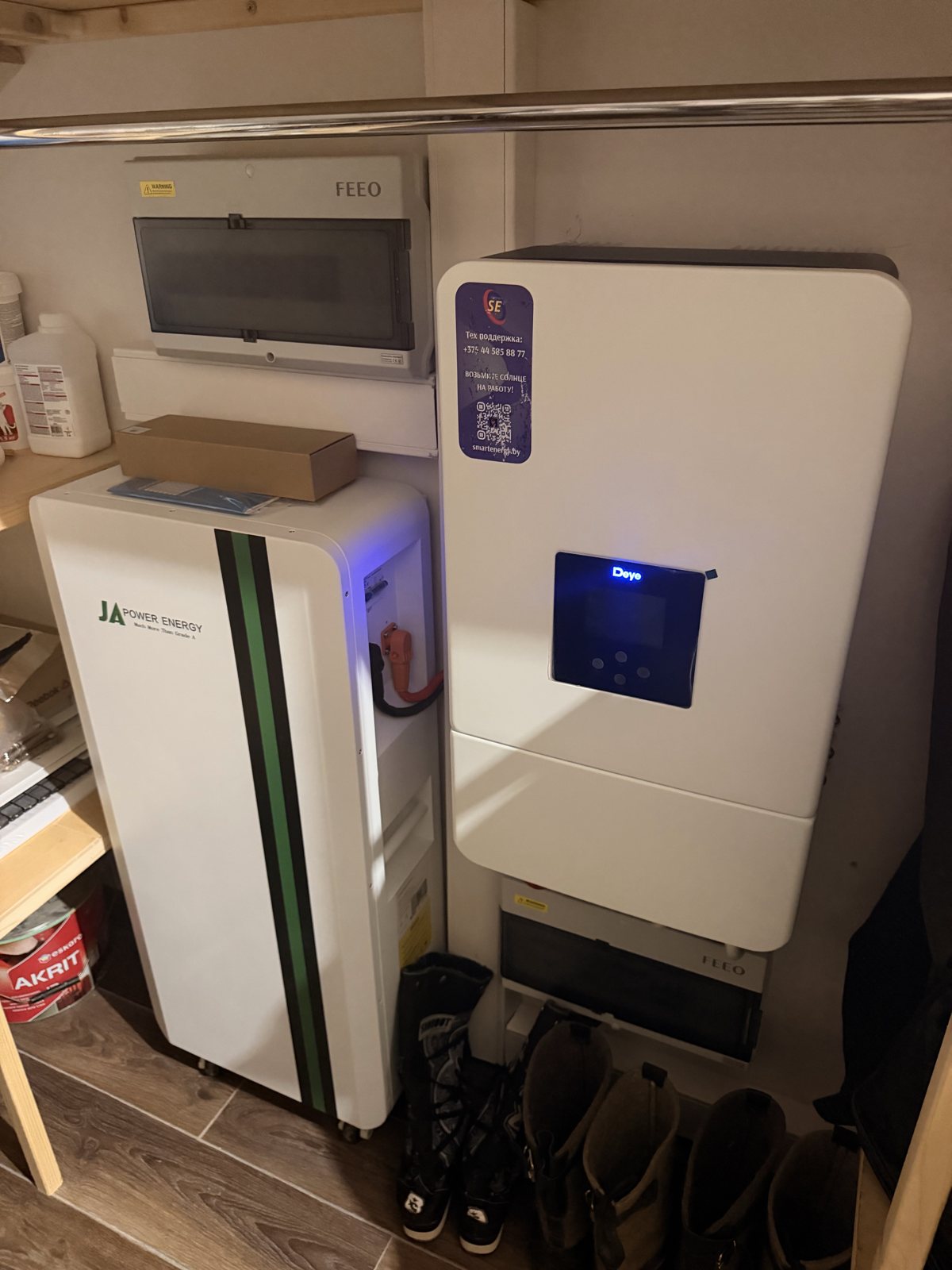

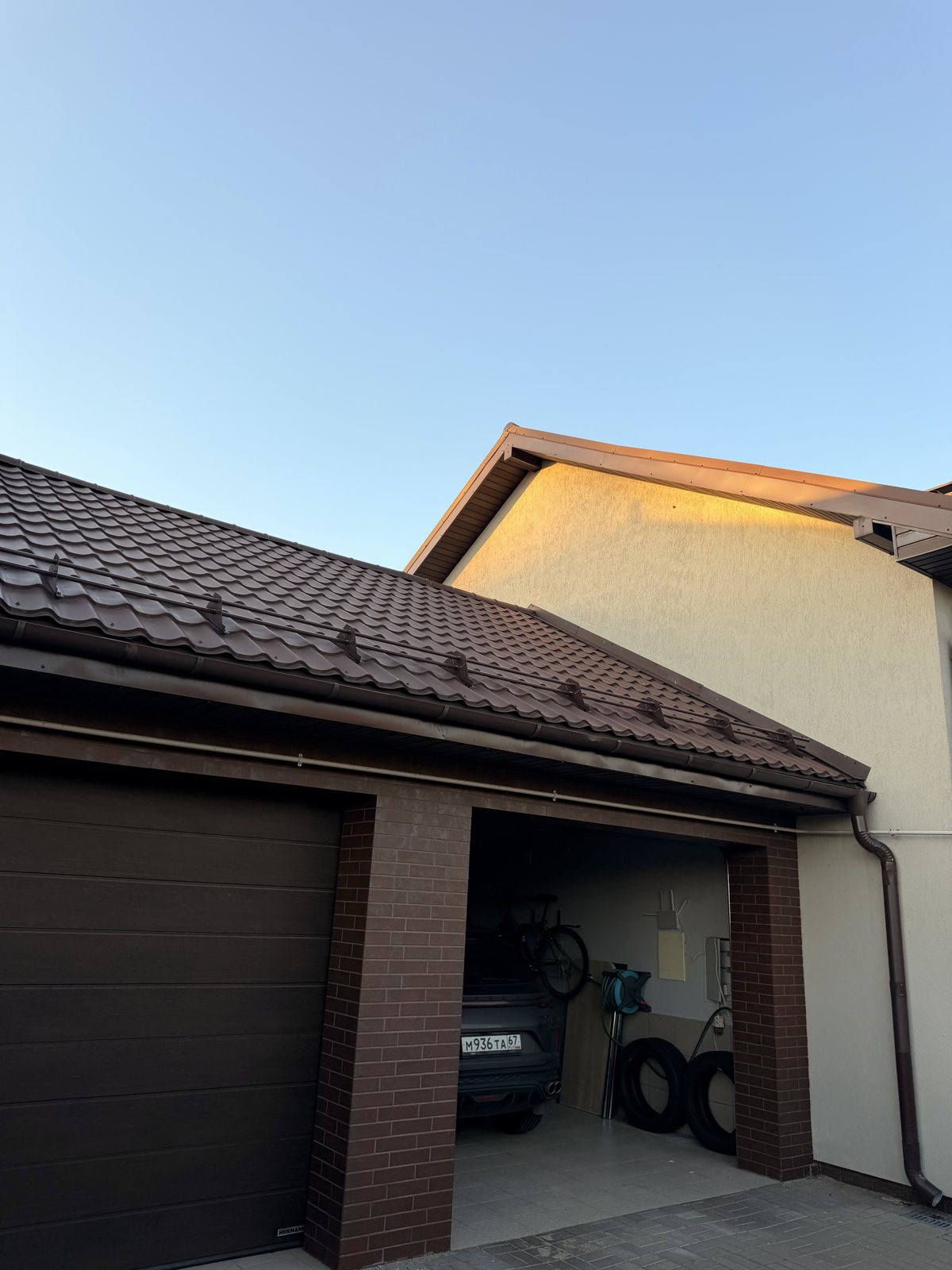

• Место под оборудование — гараж: закрытое помещение с плюсовой температурой, свободная стена и короткая трасса до щита. Отдельную щитовую строить не понадобилось. В старый уличный щит оборудование станции не ставили.

Нажмите на фото, чтобы открыть в полном размере.

Решение: две площадки на крыше и всё оборудование в гараже

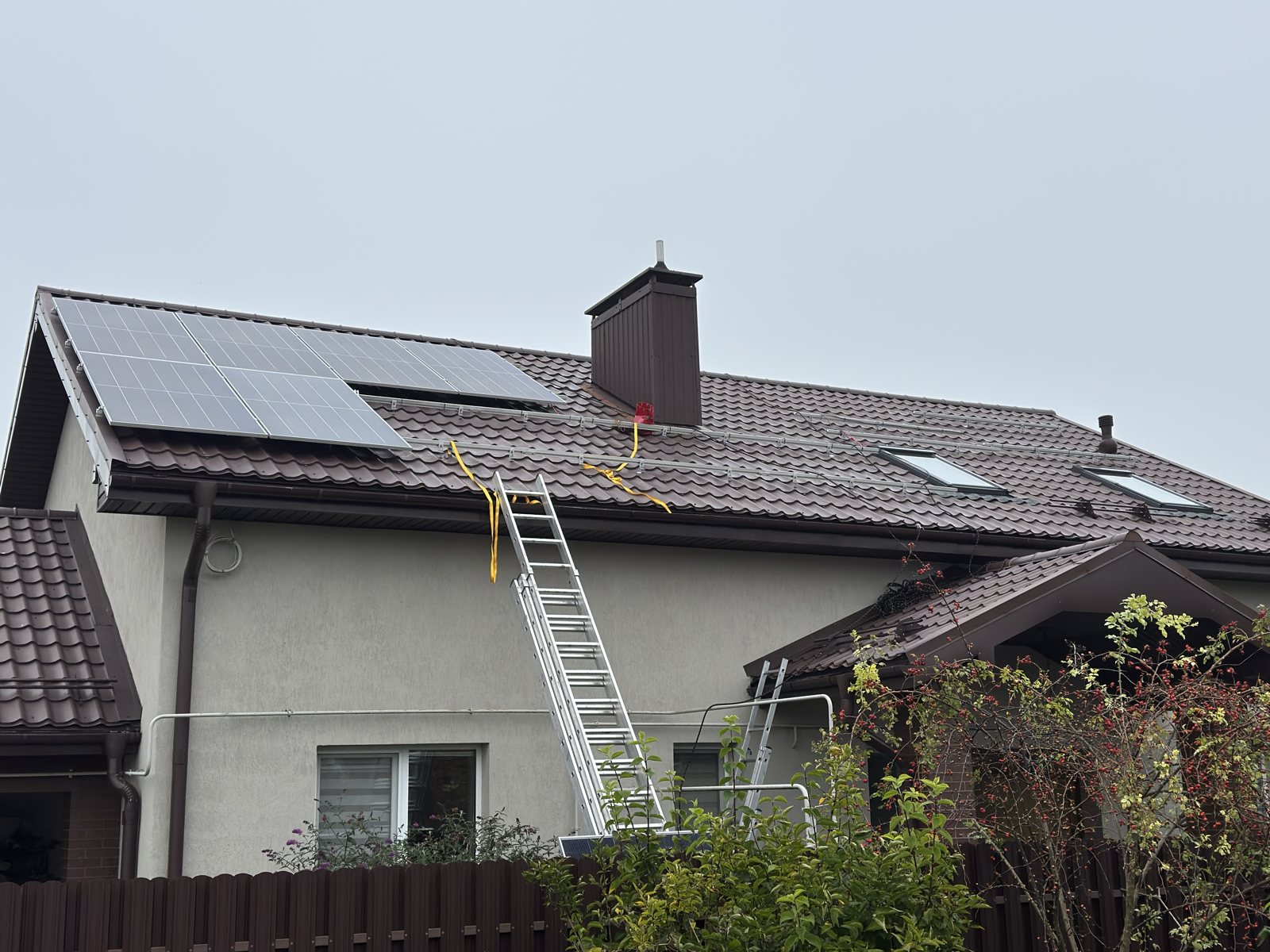

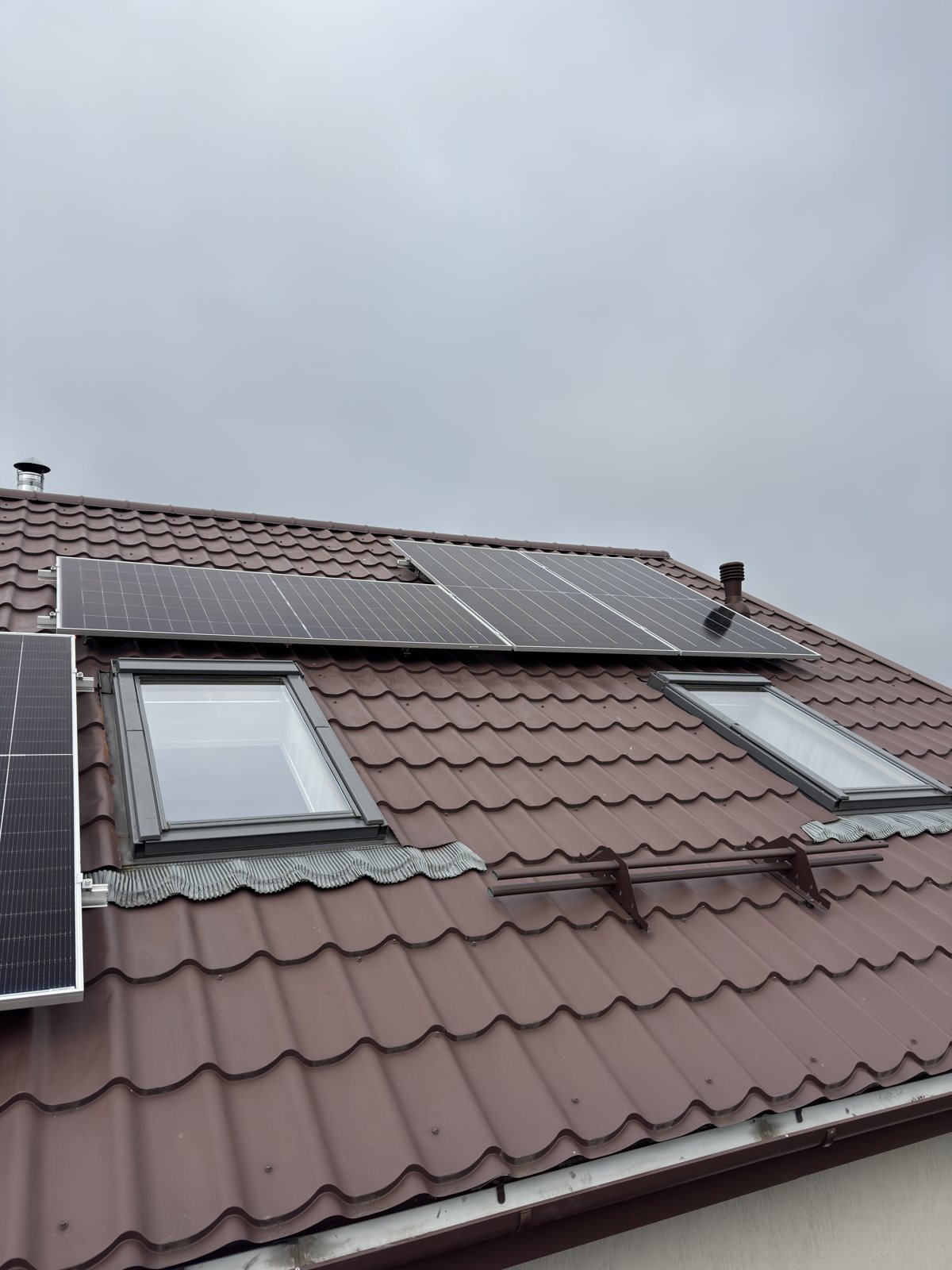

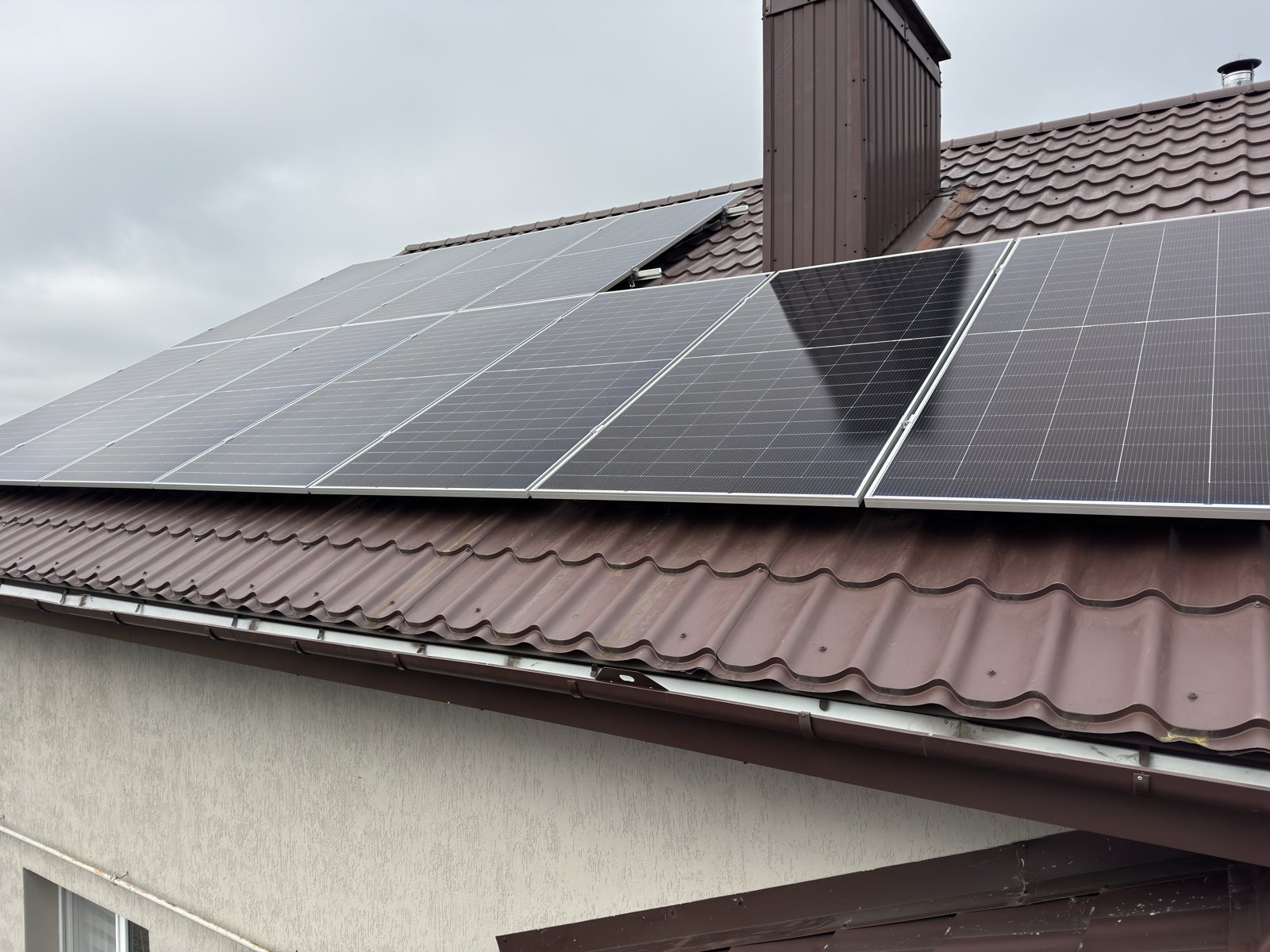

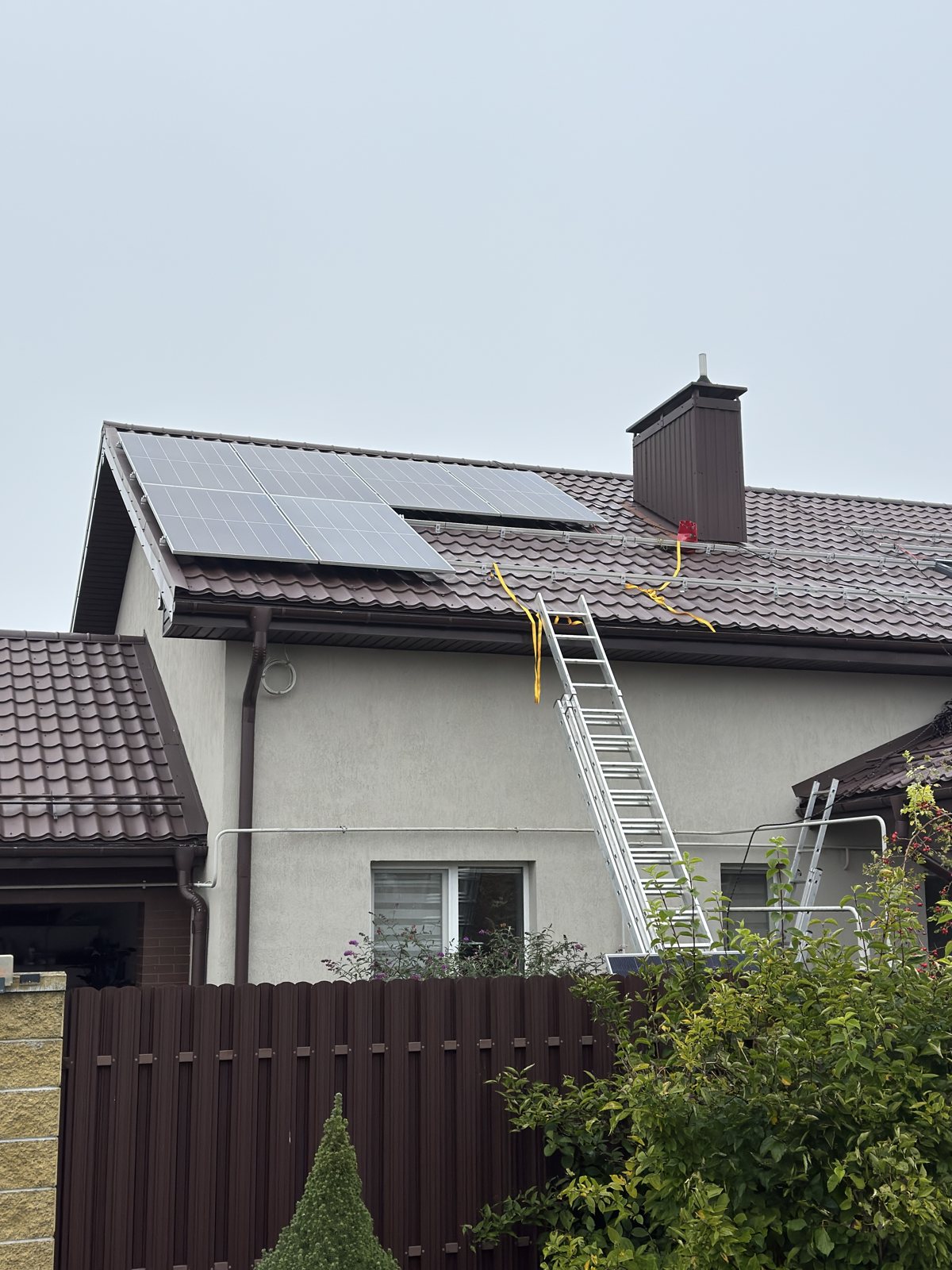

Окна и труба съедают часть ската, поэтому массив разрезали на две площадки: основную — на чистом скате над гаражом, вторую — на скате дома в обход мансардных окон и дымохода. Крепёж — Mibet на кровельные крюки под металлочерепицу, точное число опор определяли по фактическому шагу обрешётки. Модули двусторонние, но на скатной кровле вплотную к металлочерепице вторая сторона почти ничего не добавляет — в расчёте выработки её не учитывали.

Нажмите на фото, чтобы открыть в полном размере.

Почему одна батарея на 14 кВт·ч, а не две по 10

Массив на 8,19 кВт крупнее дневного аппетита дома. Летом днём панели дают больше, чем дом успевает потратить, и без батареи эти киловатт-часы просто пропадают — продавать излишки частному лицу в Беларуси нельзя. Батарея забирает дневной избыток и отдаёт его вечером, поэтому в этом доме именно она окупается быстрее солнечной части.

Но польза батареи растёт не бесконечно. Вечерний и ночной расход дома и запас на отключения закрываются одним модулем 14,34 кВт·ч; второй модуль большую часть года стоял бы недозаряженным. Деньги на него разумнее пустить на то, что заберёт летний избыток.

Цифры станции

Показатель	Значение
Выработка за год	≈ 7 724 кВт·ч (943 кВт·ч на 1 кВт панелей с учётом ориентации)
Потребление дома за год	≈ 8 400 кВт·ч, до 700 кВт·ч в месяц
Своя энергия в расходе дома	≈ 5 858 кВт·ч — около 70 % счёта
Летний избыток, который некуда деть	≈ 1 866 кВт·ч в год
Экономия	около 1 800 руб. в год по тарифу для дома с газом 0,3037 руб./кВт·ч
Резерв при отключении	≈ 7 ч 54 мин при нагрузке 1,5 кВт

Годовая выработка почти равна годовому потреблению, но совпадение обманчиво: летом избыток, зимой дефицит. Поэтому около 1 900 кВт·ч в год остаются лишними. Что с ними делать — бойлер с приоритетом излишков, электромобиль, тепловой насос в межсезонье, — мы разобрали с хозяином до монтажа, а не после.

Пусконаладка

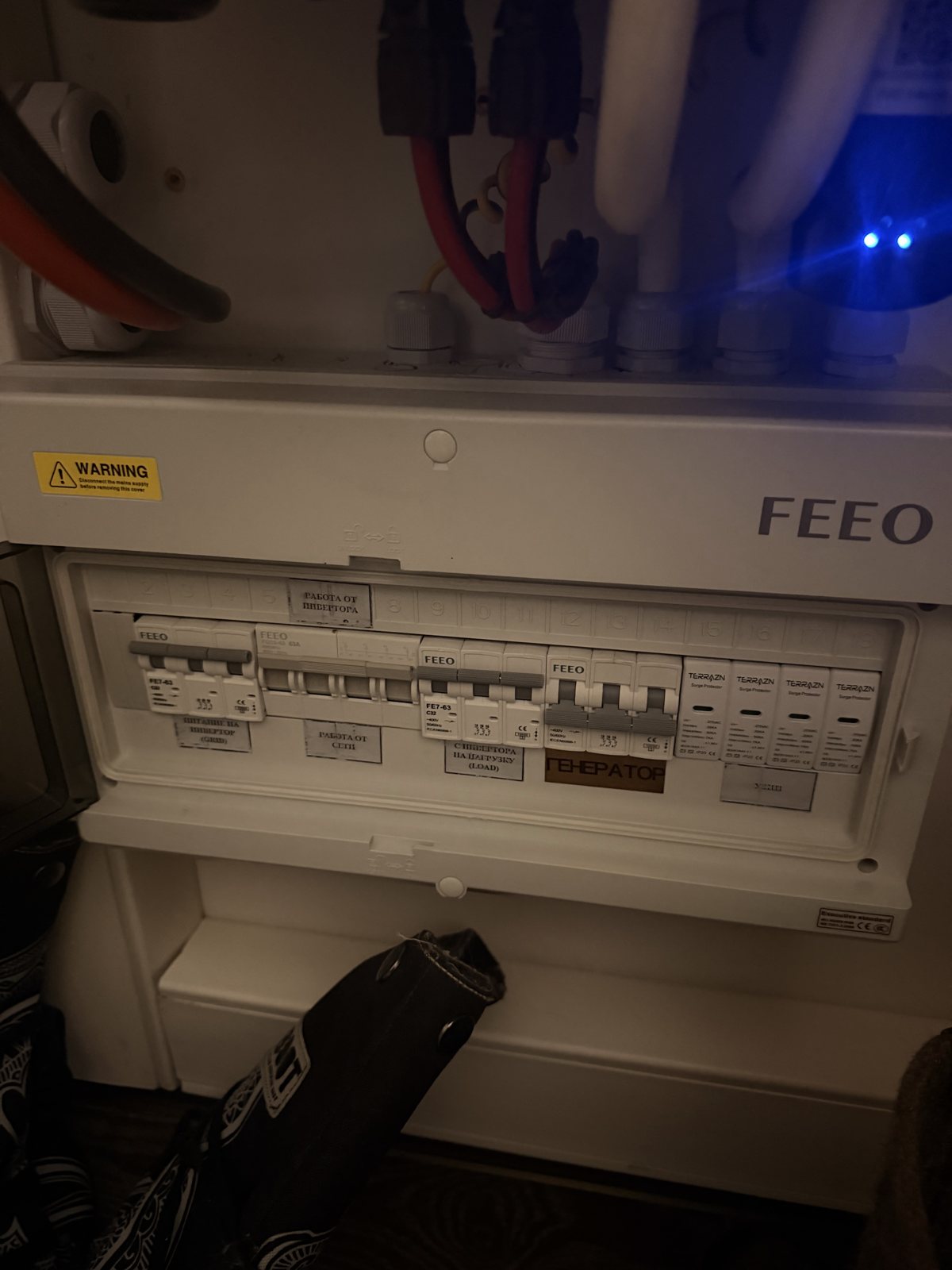

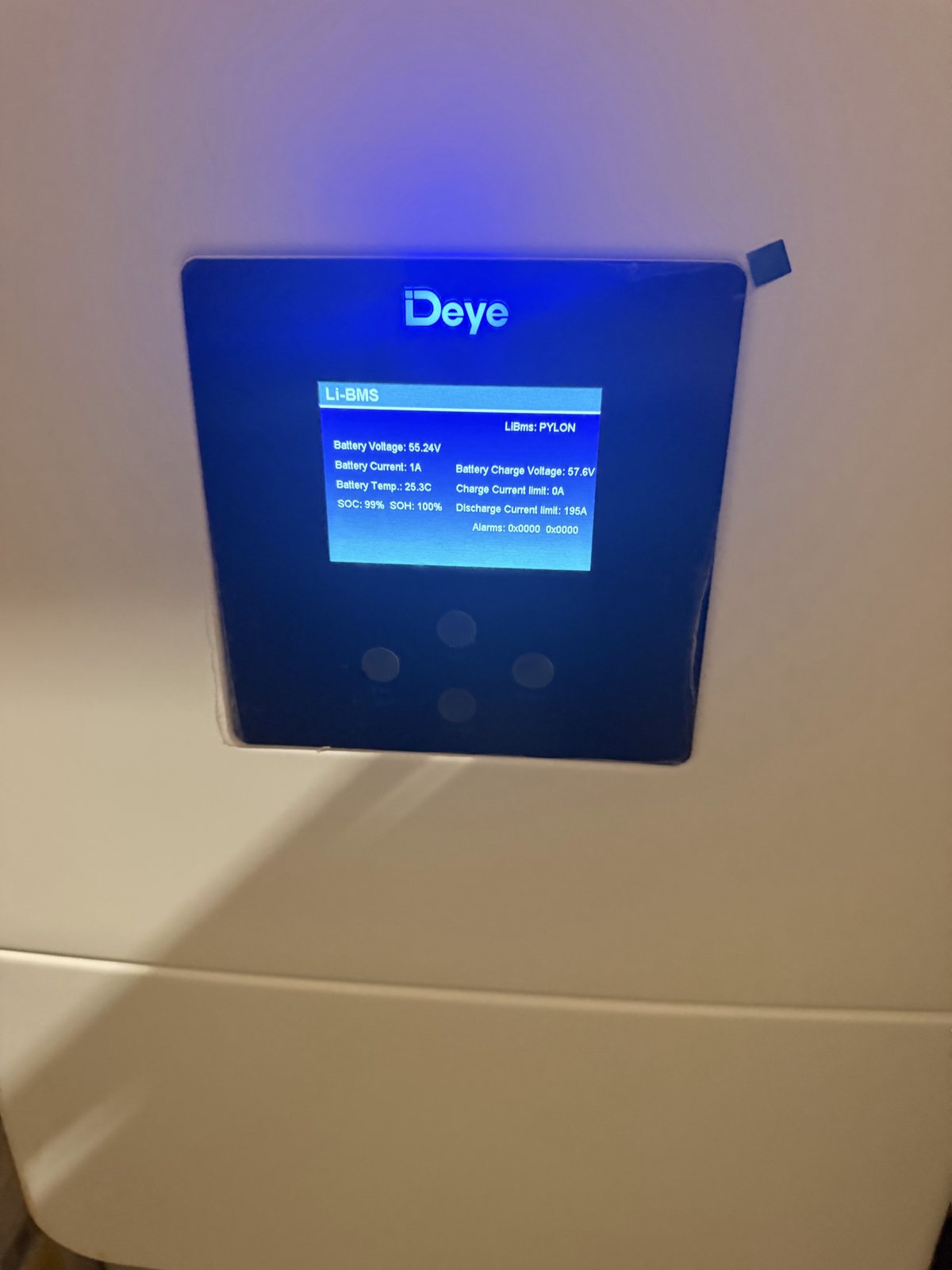

Настроили пороги заряда и разряда батареи, приоритет резервного питания, ограничили ток заряда из сети под вводной автомат C25 и подключили станцию к приложению мониторинга. Сделали контур заземления, присоединили рамы модулей и каркас, замерили сопротивление прибором и внесли результат в акт. Хозяину провели инструктаж: что показывает инвертор, где смотреть выработку и что делать при отключении сети.

Результат

Дом получил гибридную станцию на три фазы: около 70 % годового расхода закрывает своя энергия, а при отключении света батарея держит дом около восьми часов при обычной нагрузке. Всё оборудование стоит в тёплом гараже: в старый уличный щит его не ставили, подключение к вводу сделано с сохранением пломб учёта. Гарантия на работы — 5 лет, на инвертор — 5 лет от производителя.
