Устройство защиты от импульсных перенапряжений (УЗИП) для частного дома

Коротко. УЗИП — устройство защиты от импульсных перенапряжений: оно отводит в землю скачок от грозы или коммутации, который иначе выжигает инвертор и технику. Классы отличаются тем, что они гасят: тип 1 — прямой удар, тип 2 — наведённый импульс из сети, тип 3 — остаток у розетки. В доме с солнечной станцией УЗИП ставят с двух сторон — на стороне постоянного тока от панелей и на стороне переменного у ввода.

Попадание молнии в ЛЭП, близлежащее строение или дерево может привести к проникновению части разряда через проводку, создавая в домашней сети опасные импульсные перенапряжения. Такие скачки напряжения не только повреждают электронику и бытовые приборы, но и способны вызвать возгорание. Нередко после грозы в целых кварталах выходят из строя счетчики, техника, системы фильтрации воды, камеры наблюдения и другие устройства.  Для предотвращения подобных ситуаций предназначено устройство защиты от импульсных перенапряжений (УЗИП). Оно ограничивает опасные скачки, отводя избыточный ток в заземляющий контур, тем самым сохраняя оборудование в рабочем состоянии. Еще одна критически важная функция УЗИП — противопожарная защита. При чрезмерно высоких импульсах, вызванных грозовым разрядом, изоляция проводки может перегреться и воспламениться, особенно если в цепи отсутствует защитное оборудование. Отдельную угрозу представляют скрытые дефекты электропроводки, незаметные при поверхностном осмотре. К примеру, автомат в щитке, поврежденный перенапряжением, внешне выглядит исправным, а нарушенная изоляция скрытой проводки и вовсе не поддается визуальной диагностике. Это создает риски в будущем: при перегрузке сети поврежденные компоненты могут не сработать, что приведет к аварии. Обнаружить такие дефекты способна только специализированная электролаборатория, а ремонт потребует значительных усилий и затрат.

Что представляет собой УЗИП?

УЗИП (устройство защиты от импульсных перенапряжений) – это специальное оборудование, которое оберегает электрооборудование от резких всплесков напряжения. Такие скачки могут возникать из-за грозовых разрядов или нештатных ситуаций в электросети. УЗИП входит в систему внутренней молниезащиты, работая в комплексе с внешними элементами – молниеприёмниками, токоотводами и заземляющим контуром.

Классификация устройств защиты от импульсных перенапряжений (УЗИП)

УЗИП классифицируются по типам и категориям в зависимости от защищаемых линий (силовые сети 220/380 В или слаботочные системы —  телевидение, интернет и т. д.), допустимому току разряда молнии и степени подавления перенапряжений. Выделяют три категории защитных устройств:

1. УЗИП I класса
   Способны поглощать разряды силой до 60 кА. Обеспечивают первичное гашение импульса, отводя основную часть энергии в заземляющий контур.

2. УЗИП II класса
   Нейтрализуют остаточные перенапряжения (до 20 кА), которые не были устранены устройствами первой категории, стабилизируя напряжение в сети.

3. УЗИП III класса
   Предназначены для подавления импульсов до 10 кА, защищают чувствительную электронику. Ликвидируют остаточные помехи, сохраняющиеся после срабатывания защитных устройств предыдущих категорий.

Для максимальной эффективности рекомендуется комбинированное применение всех трёх типов ограничителей.

Особенности выбора УЗИП

• I класс применяется преимущественно для предотвращения возгорания электропроводки при прямом ударе молнии, но не обеспечивает защиту подключённого оборудования.

• Комбинированные решения (I+II+III класс) оптимальны для частных домов, так как сочетают высокую стойкость к разрядам и сохранность бытовых приборов.

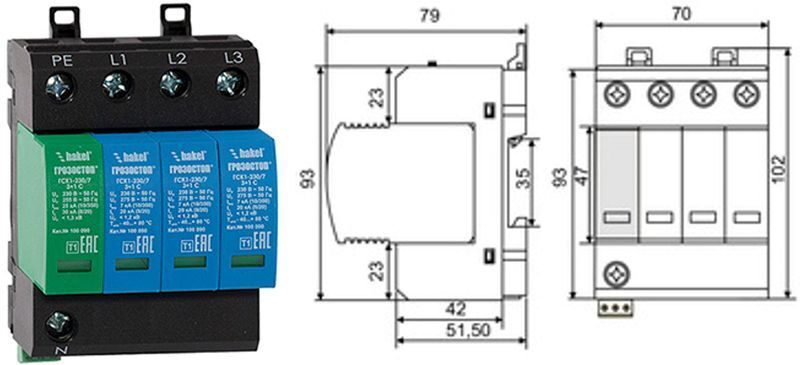

• Внешне УЗИП напоминают стандартные автоматы и монтируются в электрощит. При недостатке места возможна установка дополнительного бокса исключительно для защитных устройств.

Разновидности по типу тока

• Для переменного тока — защищают инверторы и другую технику от наведённых помех в ЛЭП.

• Для постоянного тока — применяются в фотоэлектрических системах (солнечные контроллеры, инверторы). В маркетинговых целях их часто обозначают как УЗФЭС (устройства защиты фотоэлектрических станций).

Комплексное использование УЗИП разных классов и типов гарантирует безопасность зданий и электрооборудования при любых видах перенапряжений.


Подключение УЗИП в домашнюю электросеть: ключевые аспекты

Эффективность монтажа устройств защиты от импульсных перенапряжений (УЗИП) напрямую зависит от наличия надежного контура заземления. Кроме того, обязательным требованием является установка автоматического выключателя, отключающего УЗИП после его активации — это обеспечивает непрерывность электроснабжения.

Классификация систем заземления

Современные стандарты выделяют несколько типов заземляющих систем, обозначаемых аббревиатурами: TN-S, TN-C, TN-C-S, IT, TT. Каждая из них предполагает различные способы соединения с нейтралью (N), землей (T) и изолированными линиями (I).

• N — нулевой рабочий проводник.

• PE — защитный нулевой проводник.

• PEN — комбинированный проводник, выполняющий обе функции.

Выбор системы зависит от типа объекта: жилые дома, промышленные здания или медицинские учреждения требуют разных решений. Например, устаревшая система TN-C встречается лишь в старых электросетях и уличном освещении, поскольку ее главный недостаток — риск отказа при повреждении нулевого провода.

Оптимальное решение для частного дома

Для домов, подключенных к воздушным ЛЭП, наиболее надежным вариантом считается система TT. Ее особенности:

• Глухое заземление нейтрали со стороны источника питания.

• Четырехпроводная схема (3 фазы + нейтраль N).

• Отдельный заземляющий контур на стороне потребителя, соединенный с защитными проводниками PE, которые подключены к корпусам электроприборов.

Трехступенчатая защита с УЗИП

Для комплексной защиты рекомендуется использовать три класса устройств:

1. УЗИП 1 класса — монтируется во вводном щите (ВРУ или ГРЩ).

2. УЗИП 2 класса — устанавливается в распределительных щитах по всему зданию.

3. УЗИП 3 класса — размещается непосредственно у розеток и электрооборудования.

Важно! Расстояние между УЗИП разных классов не должно превышать 10 метров по длине проводки.

Дополнительная защита слаботочных линий

Для предотвращения попадания атмосферных разрядов через антенны, интернет или телефонные кабели применяются слаботочные разрядники. Они также классифицируются по уровням защиты. В частных домах рекомендуется устанавливать их на кабели, входящие в здание (например, антенные). Оптимальный выбор — комбинированные устройства классов I+II+III, обеспечивающие защиту от возгорания и поломки техники. Монтаж возможен как на точке ввода кабеля, так и перед оборудованием.

Надежность и диагностика УЗИП

Эти устройства рассчитаны на многократное срабатывание, хотя производители редко указывают точное количество допустимых импульсов. Практика показывает, что УЗИП обладают высокой долговечностью. Для контроля исправности предусмотрен индикатор: зеленый цвет означает работоспособность, красный — необходимость замены.

Купить УЗИП для дома или офиса в Минске и других городах Беларуси можно в нашем интернет-магазине с доставкой. Мы также осуществляем консультации по подбору необходимых устройств. Обращайтесь к специалистам Smartenergy.by за компетентной помощью!

Классы УЗИП: где какой ставить

Класс	От чего защищает	Где стоит	Параметры
I (тип 1)	прямой удар молнии в дом или молниеотвод	вводной щит, дома с молниезащитой и воздушным вводом	Iimp 12,5–25 кА (10/350)
II (тип 2)	наведённые импульсы от ударов рядом и коммутаций в сети	вводной или распределительный щит — основная защита частного дома	In 20 кА, Imax 40 кА (8/20), Up ≤1,5 кВ
III (тип 3)	остаточные импульсы до чувствительной техники	розеточные группы, рядом с котлом, сервером, телевизором	Uc 275 В, Up ≤1,0 кВ
I+II комбинированный	оба случая одним аппаратом	вводной щит дома с воздушной линией	Iimp 12,5 кА + In 20 кА

Расстояние между УЗИП классов II и III по кабелю должно быть не меньше 10 м, иначе ставят один комбинированный. Перед УЗИП обязателен предохранитель или автомат, указанный в паспорте (обычно 32–63 А gG), а провод заземления — не длиннее 0,5 м и сечением от 6 мм².

УЗИП для солнечной станции: сторона постоянного тока

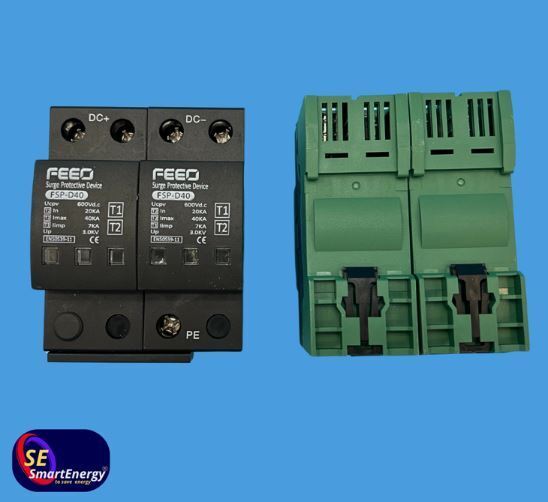

Панели на крыше — это антенна для наведённых импульсов, поэтому солнечной станции нужна вторая защита на DC: УЗИП тип 2 на 600 или 1 000 В в щите между стрингами и инвертором, а при длине кабеля от панелей больше 10 м — ещё один у самих панелей. Рамы модулей и профили крепления заземляют проводом 6 мм² на тот же контур, что и щит. Инверторы Deye имеют встроенные варисторы, но производитель прямо требует внешний УЗИП — без него гарантия на грозовой пробой не действует. Готовые DC-щиты и аппараты защиты — в разделе защитное оборудование.

Признаки, что УЗИП пора менять

• индикатор в окошке сменил цвет с зелёного на красный — варистор сработал и выгорел;
• после грозы сработал автомат перед УЗИП — модуль ушёл в короткое замыкание, что и должен;
• модулю больше 8–10 лет, стоит в щите на улице — варисторы стареют от каждого мелкого импульса.

Сменные модули меняются без инструмента: вынуть старый, вставить новый того же типа.

Частые вопросы

Нужен ли УЗИП, если есть УЗО и автоматы?

Нужен: автомат и УЗО реагируют на ток перегрузки и утечку за миллисекунды, а грозовой импульс длится микросекунды и проходит через них насквозь. Только УЗИП отводит его в землю.

Что ставить в доме без заземления?

Сначала контур заземления: без него УЗИП некуда сбрасывать импульс. Временное решение — УЗИП в схеме «3+1» с разрядником в нейтрали, но это не заменяет контур.

Сколько стоит защита частного дома?

УЗИП тип 2 на ввод — 80–200 рублей, комбинированный I+II — 250–500, DC-защита для солнечной станции — 100–250 рублей плюс щит. Это 1–2 % стоимости техники, которую они берегут.
