Какой контроллер выбрать - PWM или MPPT?

Солнечные контроллеры (PWM и MPPT) — это "мозг" автономной энергосистемы. Они выполняют три ключевые функции, без которых работа солнечных панелей с аккумуляторами была бы неэффективной или даже опасной.

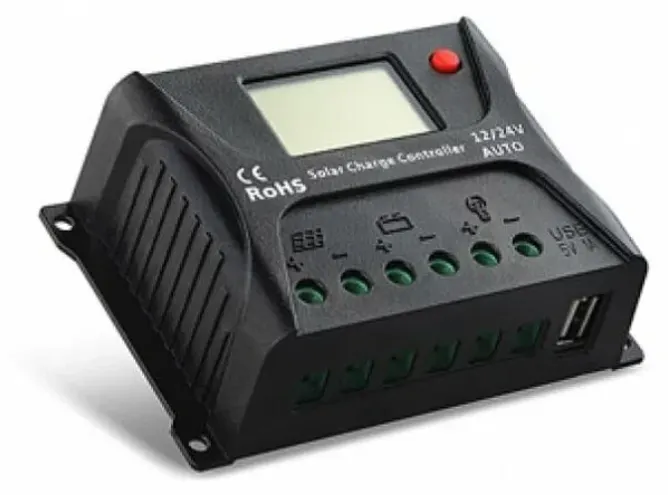

PWM-контроллеры обеспечивают прямое подключение солнечных панелей к аккумулятору. Они понижают выходное напряжение фотоэлектрических модулей до уровня, соответствующего заряжаемой батарее.

MPPT-контроллеры — более совершенные и дорогостоящие устройства. Их ключевая особенность — динамическое изменение входных параметров для извлечения максимальной мощности от солнечной батареи. Входное напряжение варьируется в зависимости от интенсивности освещения и нагрузки на модуль, тогда как выходное остаётся стабильным и соответствует напряжению аккумулятора. Например, на клеммах АКБ может поддерживаться 12 В, в то время как панель работает при значительно более высоком напряжении.

MPPT-контроллеры значительно повышают КПД солнечных панелей, обеспечивая максимальную эффективность преобразования энергии.

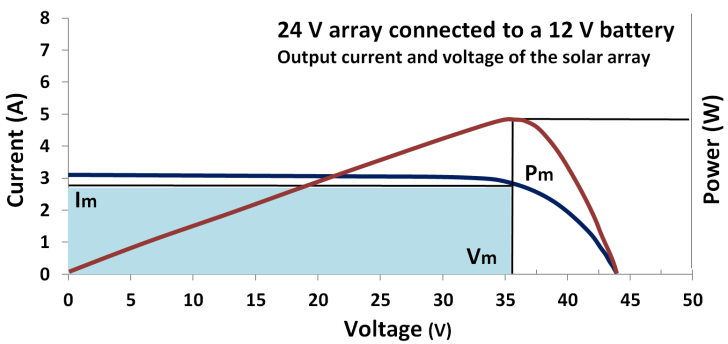

Пример подключения солнечного модуля с номинальным напряжением выше, чем напряжение на аккумуляторной батарее. В примере солнечная батарея генерирует напряжение около 36В.

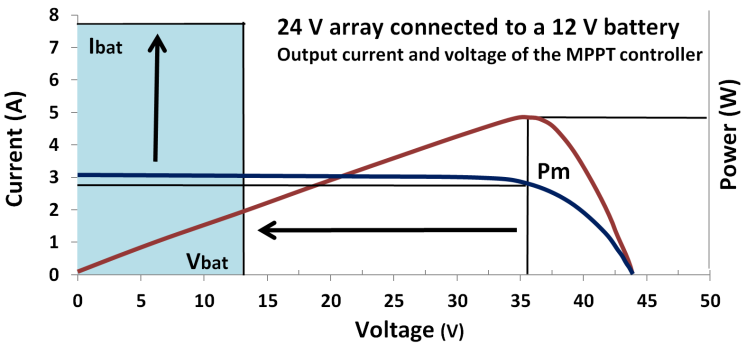

Графическое представление DC-DC преобразования, выполняемого MPPT контроллером

Преимущества MPPT-технологии:

• Экономия на оборудовании – при равном объеме генерации система с MPPT требует меньше панелей, что снижает общие затраты на энергосистему.
• Повышенная выработка – при одинаковой мощности панелей MPPT-контроллер увеличивает выход электроэнергии по сравнению с традиционными решениями.

Выгода для пользователя – в обоих сценариях потребитель получает больше энергии при меньших затратах.

Гибкость и надежность системы:

• Универсальность напряжений – встроенный DC/DC-преобразователь позволяет MPPT-контроллеру работать с разными напряжениями солнечных модулей, независимо от напряжения АКБ. Это упрощает проектирование системы.
• Безопасное подключение – в отличие от ШИМ-контроллеров, MPPT-устройства допускают превышение мощности панелей над номиналом контроллера благодаря защите от перегрузки по току.
• Свобода в подключении – поддерживаются последовательные, параллельные и комбинированные схемы соединения модулей.

Критерии выбора MPPT-контроллера:

Главное требование – максимальное входное напряжение от панелей не должно превышать допустимый предел контроллера. Мощность солнечного массива может быть выше номинала устройства – современные MPPT-модели автоматически ограничивают ток, предотвращая перегрузку.

Таким образом, MPPT-технология делает солнечные энергосистемы более эффективными, экономичными и удобными в эксплуатации.

При последовательном соединении солнечных модулей:

• Увеличивается выходное напряжение, что позволяет использовать кабели меньшего сечения.
• Сокращается общая длина проводки, снижая затраты на материалы.

Выводы: Сравнение PWM и MPPT контроллеров

PWM-контроллеры

• Низкая стоимость, но подходят только для маломощных систем (до нескольких сотен ватт).
• Оптимальны при средних и высоких температурах (45–75°C).

MPPT-контроллеры

• Максимальная эффективность достигается при значительной разнице напряжений между СБ и АКБ.
• Рекомендуются для мощных систем, а также в условиях:
• Низких температур (менее 45°C).
• Экстремального перегрева (свыше 75°C).
• Слабой освещенности.

 Почему нельзя просто купить любой контроллер?

PWM несовместим с высоковольтными панелями – если подключить 30В панель к 12В АКБ через PWM, большая часть энергии будет теряться.

MPPT избыточен для простых систем – если у вас маленькая солнечная панель и АКБ того же напряжения, переплачивать нет смысла.

Неправильный выбор снижает срок службы АКБ – плохой заряд ведет к сульфатации и преждевременному выходу из строя. Выбор контроллера заряда – это баланс между бюджетом, мощностью системы и желаемой эффективностью.

Разница на конкретном примере

Панель 200 Вт с Vmp 36 В и Imp 5,6 А заряжает аккумулятор 12 В. PWM-контроллер просто подключает панель к батарее: напряжение панели проседает до 13–14 В, а ток остаётся 5,6 А — в батарею идёт 14 × 5,6 ≈ 78 Вт, меньше половины мощности панели. MPPT-контроллер держит панель в её точке максимальной мощности (36 В × 5,6 А = 200 Вт) и преобразует напряжение вниз, отдавая в батарею 14 В × 13,5 А ≈ 190 Вт. Чем больше разница между напряжением панели и батареи, тем сильнее выигрыш MPPT; для панели 12-вольтового класса (Vmp 18 В) он составляет 15–25 %, для «домовых» модулей 36–45 В — почти вдвое.

Когда PWM всё ещё уместен

PWM оправдан там, где панель 50–100 Вт 12-вольтового класса заряжает небольшой аккумулятор: освещение беседки, датчики, ворота, кемпинг. Контроллер стоит 15–30 рублей, работает без вентилятора и не критичен к длине кабеля. Во всех остальных случаях — панели от 150 Вт, современные модули на 36–45 В, банк на 24/48 В, — берите MPPT: разница в цене окупается за один сезон за счёт дополнительной выработки. Для стационарных станций контроллер часто уже встроен в гибридный инвертор — отдельный нужен только для чисто DC-систем.

Как подобрать контроллер по цифрам

• Ток заряда = мощность панелей / напряжение батареи × 1,25: 800 Вт на 24 В → 800 / 24 × 1,25 ≈ 42 А, берём контроллер на 50 А.
• Максимальное входное напряжение — выше Voc всех последовательных панелей при −25 °C (см. статью о соединении панелей).
• Тип батареи — профиль заряда LiFePO4 (3,45–3,55 В на ячейку, без выравнивающего заряда) должен быть в списке; для литиевых батарей нужен и датчик температуры.

Частые вопросы

Можно ли подключить панель на 36 В к PWM-контроллеру и аккумулятору 12 В?

Работать будет, но панель отдаст меньше половины мощности. Для таких панелей нужен MPPT или банк 24 В.

Что означает «MPPT 100/30» в названии контроллера?

100 — максимальное входное напряжение панелей в вольтах, 30 — максимальный ток заряда батареи в амперах. Мощность панелей ограничена произведением тока на напряжение батареи: 30 А × 24 В ≈ 720 Вт.

Нужен ли отдельный контроллер, если есть гибридный инвертор?

Нет: в гибридных инверторах Deye, Growatt и аналогах MPPT-контроллеры уже встроены, панели подключаются напрямую к инвертору.
