Плоская кровля: какой угол наклона и шаг между рядами выбрать
Учебники говорят: оптимальный угол для широты 54° — около 35°. На практике на плоских кровлях в Беларуси мы ставим 10–15°. Это не халтура, а расчёт: на ограниченной площади выигрывает не угол, а плотность.
Почему не 35°
Угол влияет на две вещи сразу, и они тянут в разные стороны.
- Выработка с одной панели. При 35° модуль даёт примерно на 8–10% больше годовой энергии, чем при 12°. Разница есть, но она меньше, чем кажется.
- Плотность установки. Чем круче панель, тем длиннее тень, которую она бросает на следующий ряд, и тем дальше приходится отодвигать ряды. При 35° на той же кровле помещается почти вдвое меньше киловатт.
Считаем на конкретной цифре: кровля 200 м². При 12° влезает около 30 кВт, при 35° — около 17 кВт. Даже с поправкой на больший удельный выход 30 кВт под малым углом дают ощутимо больше энергии в год. Плюс меньше балласта и меньше парусность.
Как считается шаг между рядами
Шаг определяется по самому неудобному дню — 21 декабря, когда солнце ниже всего. Для широты Минска высота солнца в полдень зимнего солнцестояния около 12°. Формула простая:
Шаг = высота ряда × коэффициент, где высота ряда = длина панели × sin(угол).
Практические цифры для панели 2,3 м под углом 12°:
- высота ряда — примерно 0,48 м;
- шаг между рядами — 1,3–1,5 м, если хотим полностью убрать зимнее затенение;
- шаг 0,9–1,1 м, если согласны на затенение в декабре-январе (в эти месяцы станция всё равно даёт 3–4% годовой выработки).
Второй вариант мы предлагаем чаще: терять 2% зимой ради того, чтобы поставить на 25% больше панелей, — выгодный размен.
Ориентация: юг или восток-запад
Есть третья схема, про которую мало кто помнит: ряды ставят «домиком» — половина панелей на восток, половина на запад, угол 8–10°. Плотность максимальная, тени между рядами почти нет, а график выработки размазывается по дню: меньше пик в полдень, больше утром и вечером.
Для дома с накопителем и для бизнеса, который потребляет весь день, это часто выгоднее классического юга. Для чистой продажи в сеть — нет.
Что учесть ещё
- Отступ от парапета. Минимум 0,5–1 м: там завихрения ветра и там же тень от самого парапета.
- Проход для обслуживания. Каждые 15–20 м оставляем коридор, иначе через год до дальнего ряда не добраться.
- Стринги по рядам. Панели одного ряда — в один стринг. Если смешать ряды, частичная тень утром просадит сразу оба.

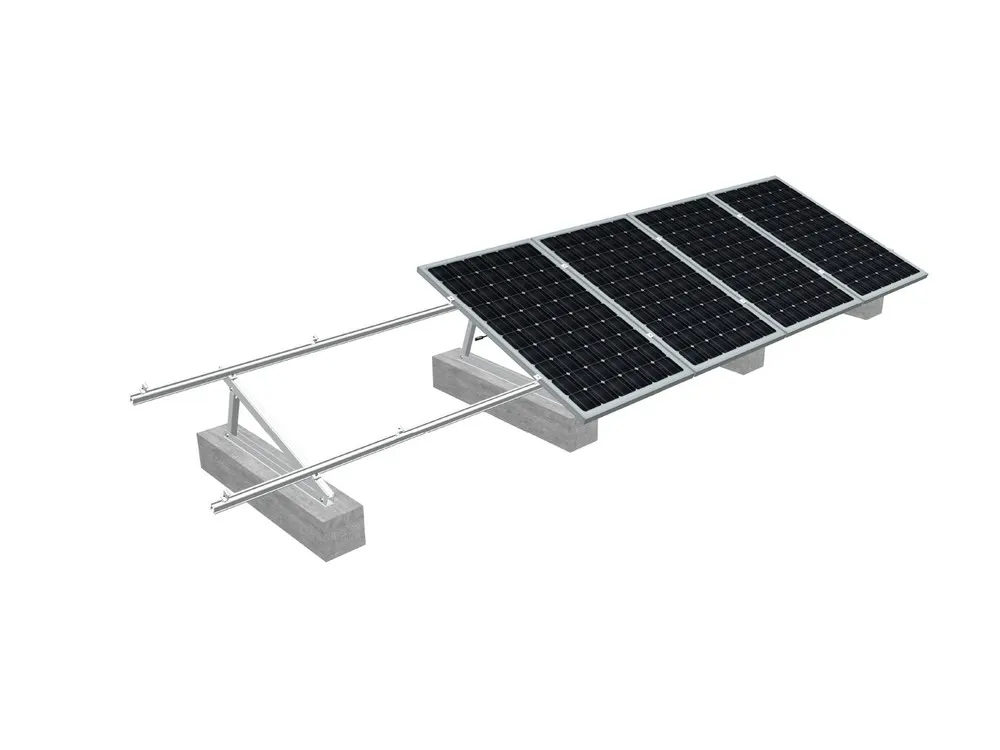

Крепления под такую раскладку — системы Mibet для плоской кровли, модули — солнечные панели от 550 Вт. Прикинуть мощность под вашу площадь можно в калькуляторе, а если нужен точный расчёт с раскладкой — напишите нам.
