Сопротивление заземления: от чего зависит и как его снизить
«Забили три уголка треугольником, как у всех» — и на одном участке прибор показывает 9 Ом, а на соседнем 55. Монтаж одинаковый, результат разный, и это нормально: сопротивление заземления определяется прежде всего грунтом, а не количеством потраченного металла.
Что мы вообще измеряем
Сопротивление заземляющего устройства — это сопротивление растеканию тока. Металл электрода тут почти ни при чём: его собственное сопротивление ничтожно. Ток, стекая с электрода, расходится в грунте во все стороны, и основное сопротивление он встречает в первых сантиметрах вокруг электрода, где сечение «растекания» ещё мало.
Отсюда сразу два практических вывода. Первый: важна не масса электрода, а площадь его контакта с грунтом и глубина. Второй: два электрода, забитых рядом, работают хуже, чем два разнесённых, потому что их зоны растекания перекрываются и мешают друг другу.
Удельное сопротивление грунта
Главный множитель в любой формуле. Ориентировочные значения, по которым проектировщик прикидывает контур до выезда на объект:
| Грунт | Удельное сопротивление, Ом·м | Что это значит на практике |
|---|---|---|
| Торф | ~20 | Норму берут малым числом электродов |
| Чернозём | ~50 | Хорошие условия |
| Глина | 60–70 | Хорошие условия, стабильно по сезонам |
| Суглинок | ~100 | Типичный случай, обычный треугольник работает |
| Супесь | 150–300 | Нужны более длинные электроды |
| Песок | 500–1000 | Тяжёлый случай: нужен глубинный электрод |
| Каменистый, скальный | 1000 и выше | Обычными способами норму не взять |
Цифры ориентировочные: реальное значение зависит от влажности и меняется по сезонам. Один и тот же контур в мае и в сухом августе даёт разный результат, и разница бывает двукратной.
Что ещё влияет
- Глубина. Работает сильнее всего. Глубже — влажнее, стабильнее по сезону и ниже промерзание. Один вертикальный электрод длиной 6 м обычно даёт меньшее сопротивление, чем три по 2 м.
- Количество электродов и расстояние между ними. Каждый следующий добавляет меньше, чем предыдущий. Разносить их надо не ближе, чем на длину самого электрода, иначе зоны растекания перекрываются и половина металла работает вхолостую.
- Промерзание. Мёрзлый грунт — почти изолятор. Поэтому верхний метр в расчёт стараются не брать, а горизонтальную полосу связи закладывают ниже уровня промерзания.
- Сезон замера. Правильно мерить в самый неблагоприятный период — конец лета и мороз. Замер после дождя красив, но обманчив.
- Коррозия и качество соединений. Со временем растёт переходное сопротивление в местах сварки и болтов. Оцинковка в агрессивном грунте живёт заметно меньше омеднённой стали или нержавейки.
Как снижать: что работает
Глубина вместо количества

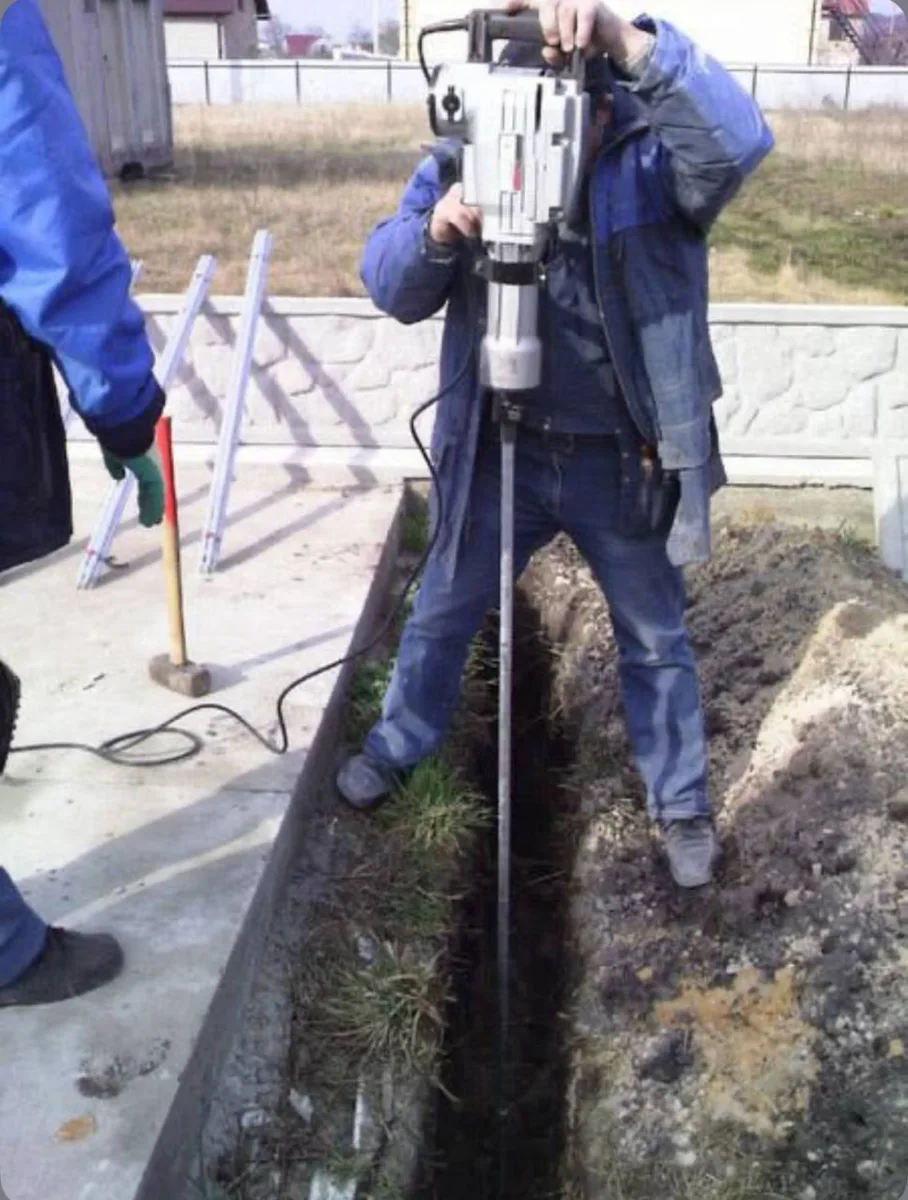

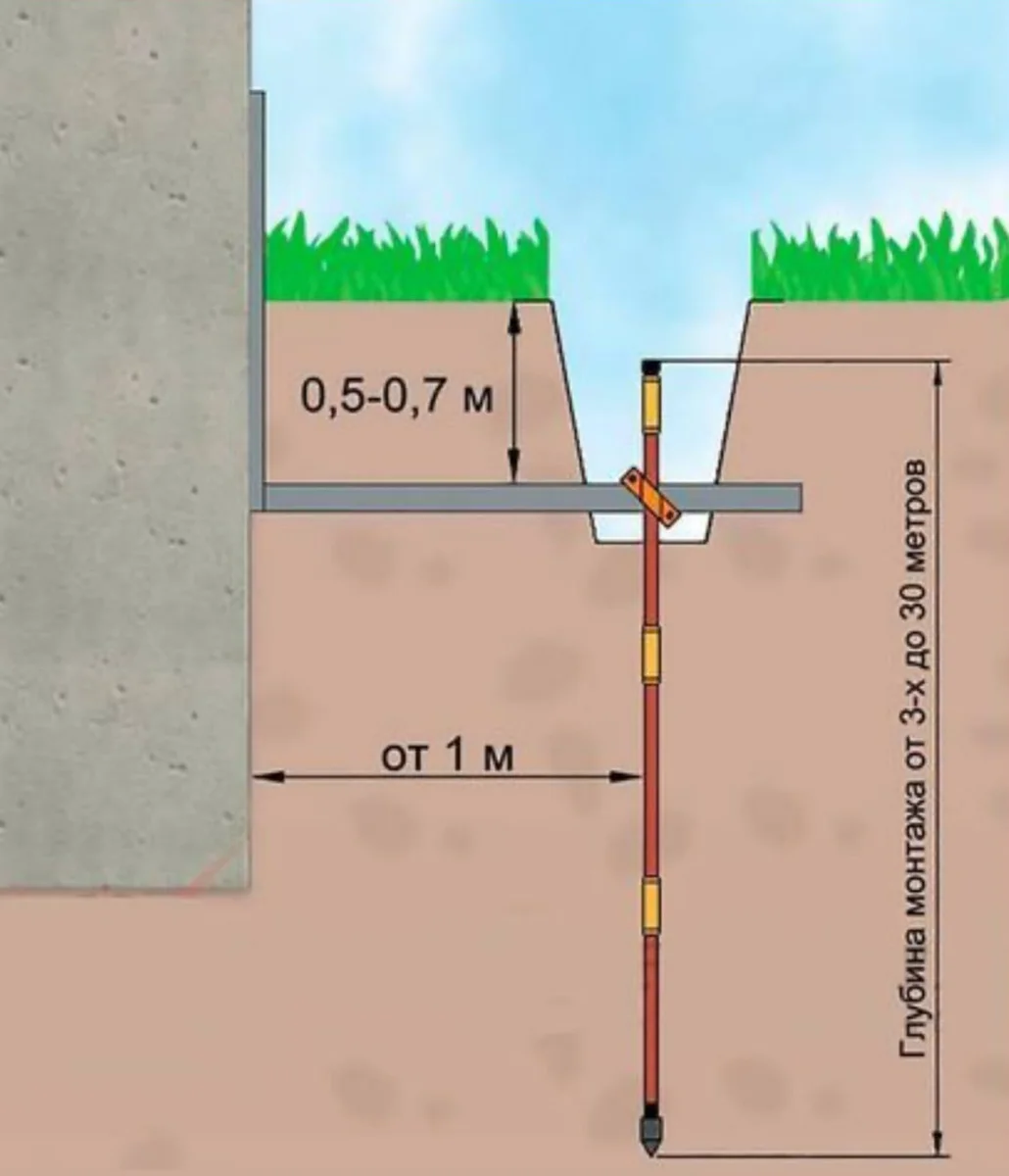

Модульный омеднённый штырь диаметром 14–17 мм собирается муфтами и забивается перфоратором на 6–15 м. Это первый способ, к которому стоит переходить на песке: он даёт результат там, где горизонтальный контур бесполезен, и занимает один квадратный метр участка.
Больше электродов, разнесённых по площади
Классический треугольник или линия вдоль дома. Работает на суглинке и глине, требует места и траншеи для полосы связи.
Электролитическое заземление
Перфорированный электрод, заполненный солевой смесью, которая постепенно выщелачивается в грунт и снижает его удельное сопротивление вокруг себя. Придумано ровно для тех случаев, где остальное не помогает: песок, скала, вечная мерзлота. Дорого, но работает и обслуживается досыпкой смеси раз в несколько лет.
Бентонит и специальные засыпки
Обмазка электрода бентонитовой глиной улучшает контакт с грунтом и удерживает влагу. Разумная мера при монтаже, особенно в сыпучем грунте.
Что не работает и чего делать не надо
- Засыпать соль в яму. Сопротивление и правда упадёт — на сезон-два. Дальше соль вымоется, а электрод сгниёт заметно быстрее срока, на который вы рассчитывали. Электролитическое заземление устроено иначе: соль там подаётся дозированно и электрод рассчитан на такие условия.
- Поливать контур. Помогает ровно на время замера. Это не решение, а способ обмануть протокол.
- Использовать арматуру и водопроводную трубу как электрод. Арматура имеет плотную окалину и быстро корродирует, труба может быть заменена на пластик соседями по колодцу — и заземление исчезнет без всякого предупреждения.
- Считать, что чем толще уголок, тем лучше. Толщина влияет на срок службы, а не на сопротивление: там решает длина и площадь.
Нормы и как их читать
Требуемое значение зависит от системы заземления и назначения контура: одно дело повторное заземление PEN на вводе, другое — контур в системе TT, где сопротивление должно обеспечить срабатывание защиты, третье — заземление молниезащиты. Конкретные цифры берутся из действующих ТКП и проекта, а не из статей в интернете, включая эту.
Что действительно нужно запомнить монтажнику станции: норма проверяется прибором и оформляется протоколом, и делается это в конце монтажа, до подписания акта — см. «Замер сопротивления заземления и изоляции» и «Приёмка солнечной станции».
Практический порядок для объекта со станцией
- Посмотреть, что за грунт: спросить у хозяина про скважину и колодец, это самый быстрый способ узнать разрез.
- Прикинуть по таблице, хватит ли треугольника, или сразу закладывать глубинный электрод.
- Смонтировать, соединить с ГЗШ по схеме звезды — см. «Уравнивание потенциалов».
- Замерить и записать. Если значение на грани нормы — добавить электрод сразу, а не после первой грозы.
