Гибкая черепица и солнечные панели: как крепить, чтобы не текло

На скатной кровле из гибкой черепицы солнечная станция ставится через кровельные кронштейны, а это значит сквозные отверстия в сплошном настиле. Сделано правильно — узел переживёт и панели, и саму черепицу. Сделано «как обычно» — потечёт на второй-третий год, причём не там, где отверстие, а в паре метров ниже по скату.

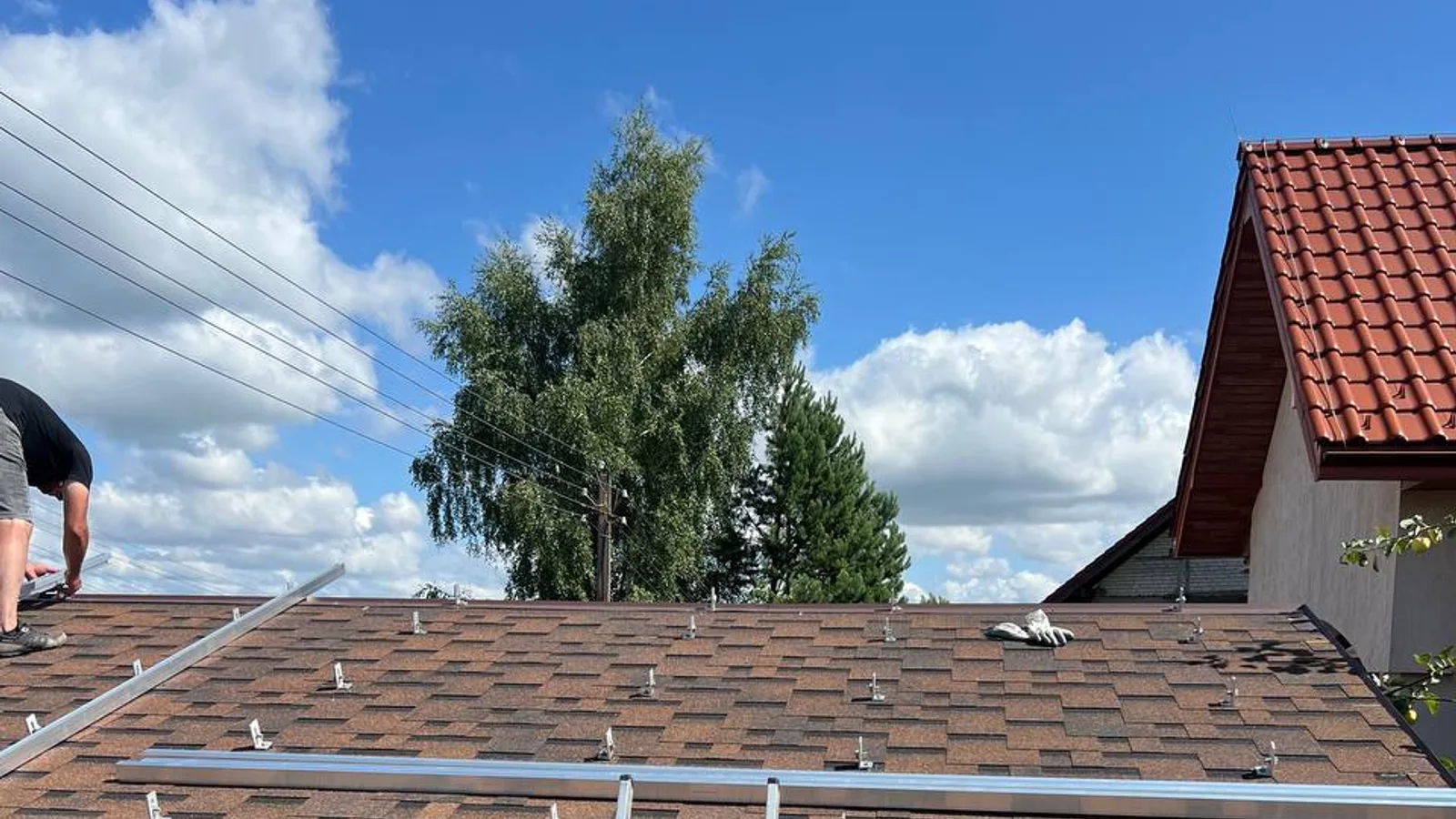

Узел крепления по слоям

1. Находим стропило. Кронштейн крепится только в несущую доску, не в OSB. Шаг стропил обычно 600 мм, реже 400 или 900 — до монтажа простукиваем и размечаем весь скат.
2. Подрезаем черепицу. Гонт аккуратно приподнимается феном, кронштейн заводится под верхний ряд — так вода стекает поверх крепления, а не в него.
3. Ставим уплотнитель. Под опорную площадку — EPDM-прокладка. Битумный герметик тоже нужен, но как второй рубеж, а не как основной: он стареет за 5–7 лет.
4. Крутим саморезами по дереву. Кровельные саморезы с прессшайбой сюда не годятся — нужна нормальная резьба в стропило на глубину не менее 60 мм.
5. Возвращаем гонт на место и проклеиваем его битумной мастикой.

Три ошибки, которые видим чаще всего

• Крепление в OSB вместо стропила. Плита держит ровно до первого хорошего ветра: вырывает вместе с куском настила.
• Отверстие поверх гонта, залитое герметиком. Работает год. Потом герметик трескается, и вода идёт по саморезу внутрь — а под черепицей растекается далеко от места протечки, поэтому искать её потом мучительно.
• Ряд кронштейнов в одну линию по горизонтали. Правильно — со сдвигом, чтобы нагрузка не концентрировалась на одном стропиле.

Зазор под панелями

Между черепицей и панелью должно остаться 100–150 мм. Это не эстетика: в жару панель нагревается до 65–70 °C, и каждый лишний градус — минус 0,3–0,4% мощности. Продуваемый зазор возвращает 3–5% выработки за лето и заодно не даёт перегреваться самой кровле.

Сколько выдержит кровля

Солнечная станция добавляет 12–15 кг/м² — для стропильной системы это немного, обычно вопросов не возникает. Но снеговую нагрузку панели не снимают, а перераспределяют: снег с гладкой панели сходит лавиной на нижний край ската. Если внизу есть вход или парковка, ставим снегозадержатели.

Что нужно из железа

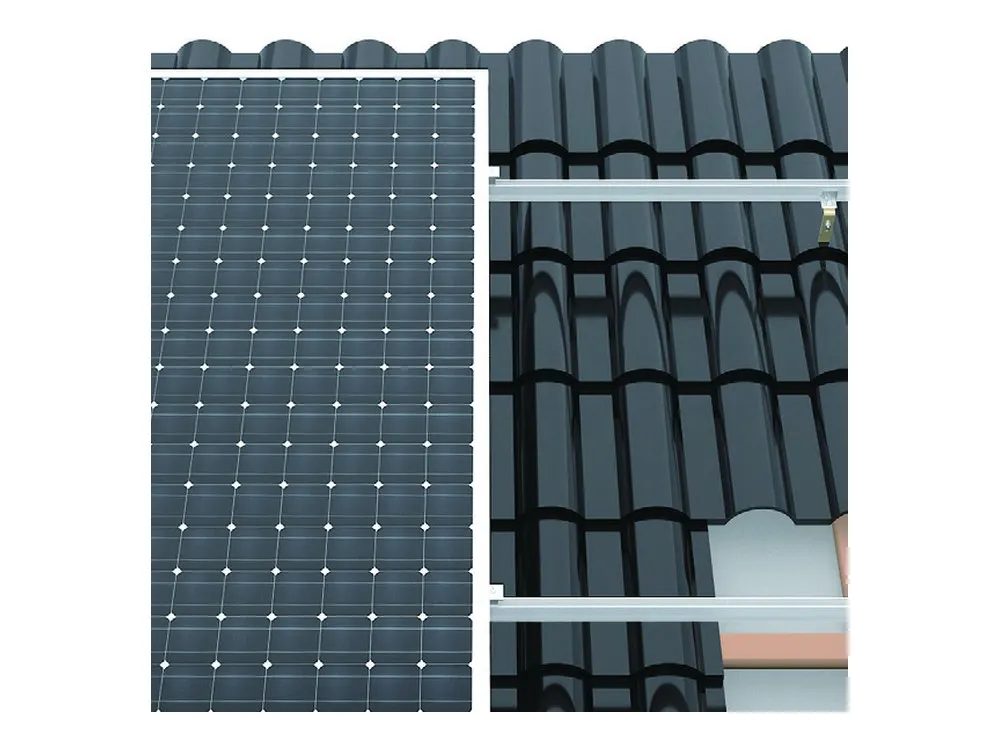

Мы используем крепления Mibet для скатной кровли — под мягкую черепицу идут регулируемые кронштейны с EPDM. К ним аксессуары Mibet: зажимы заземления, кабельные клипсы. Кабель по скату ведём только солнечный, в двойной изоляции — смотрите раздел кабеля.

Хотите понять, сколько панелей встанет на ваш скат, — есть отдельный разбор: сколько панелей влезет на крышу дома.
