Коннекторы MC4: как выбрать, обжать и не спалить строку

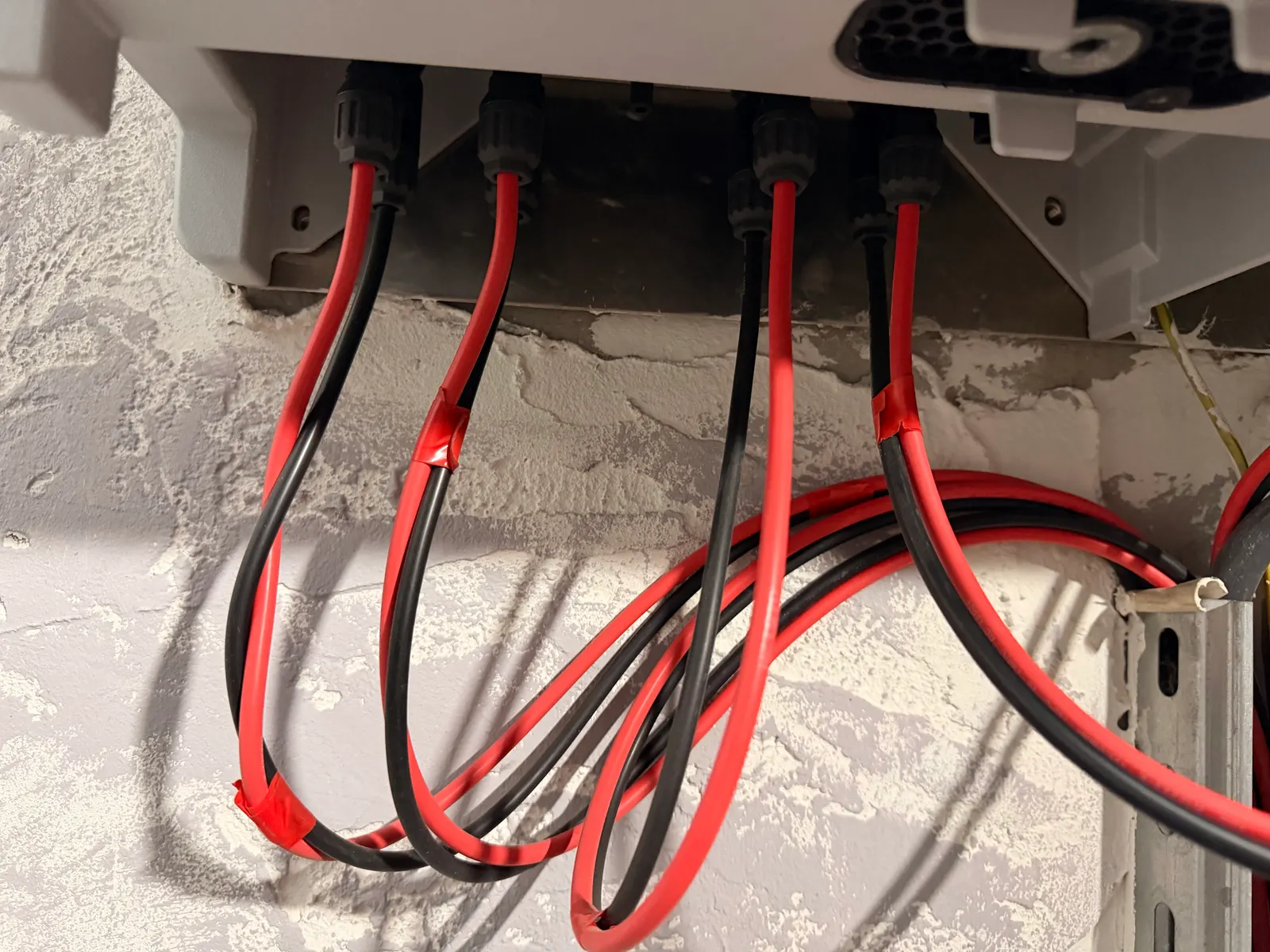

MC4 — герметичный разъём, которым соединяются панели и строки. Звучит банально, но по нашей сервисной статистике плохой обжим MC4 — причина №1 проблем DC-стороны: нагрев, потери, а в худших случаях — оплавление и дуга.

Правила, которые нельзя нарушать

Правило	Почему
Только кримпер MC4 (не пассатижи!)	неравномерный обжим = переходное сопротивление = нагрев
Кабель только солнечный 4–6 мм²	обычный ПВС в уплотнитель не герметизируется
Не смешивать бренды «папа/мама»	геометрия чуть разная — люфт и нагрев (и потеря гарантии)
Не размыкать под нагрузкой	DC-дуга сжигает контакты мгновенно
Ключ для затяжки гайки	недотянутая гайка = вода внутри = коррозия

Как проверить готовое соединение

Обжатый контакт должен выдерживать усилие выдёргивания (потяните рукой — кабель не выходит), гайка затянута ключом, «клик» при соединении чёткий. На работающей станции проверка одна: тепловизор или ИК-термометр по разъёмам в солнечный день — все MC4 должны быть холодными. Тёплый разъём — кандидат на переобжим.

Частые вопросы

Можно ли купить панели с одними разъёмами, а кабель с другими?

Стандарт де-факто один (MC4), но берите коннекторы того же производителя, что на кабеле панели, либо проверенные Staubli — оригинальный стандарт.

Разветвители Y для параллельных строк — ок?

Да, штатное решение. Следите за суммарным током и ставьте предохранители на каждую параллельную строку.
