Балласт вместо анкеров: СЭС на плоской кровле без единого отверстия

Самый частый страх заказчика с плоской кровлей звучит так: «вы мне крышу продырявите, а течь потом мне». Страх обоснованный — любое сквозное крепление в мягкой кровле это узел, который живёт ровно столько, сколько живёт герметик. Поэтому на плоских крышах мы почти всегда идём балластом.

Как это устроено

Панели ставятся на треугольные опоры, а опоры не крепятся к кровле вообще — их удерживает вес. Балласт — бетонные блоки или готовые полимерные основания — кладётся на подкладку, которая распределяет давление и не даёт продавить утеплитель.

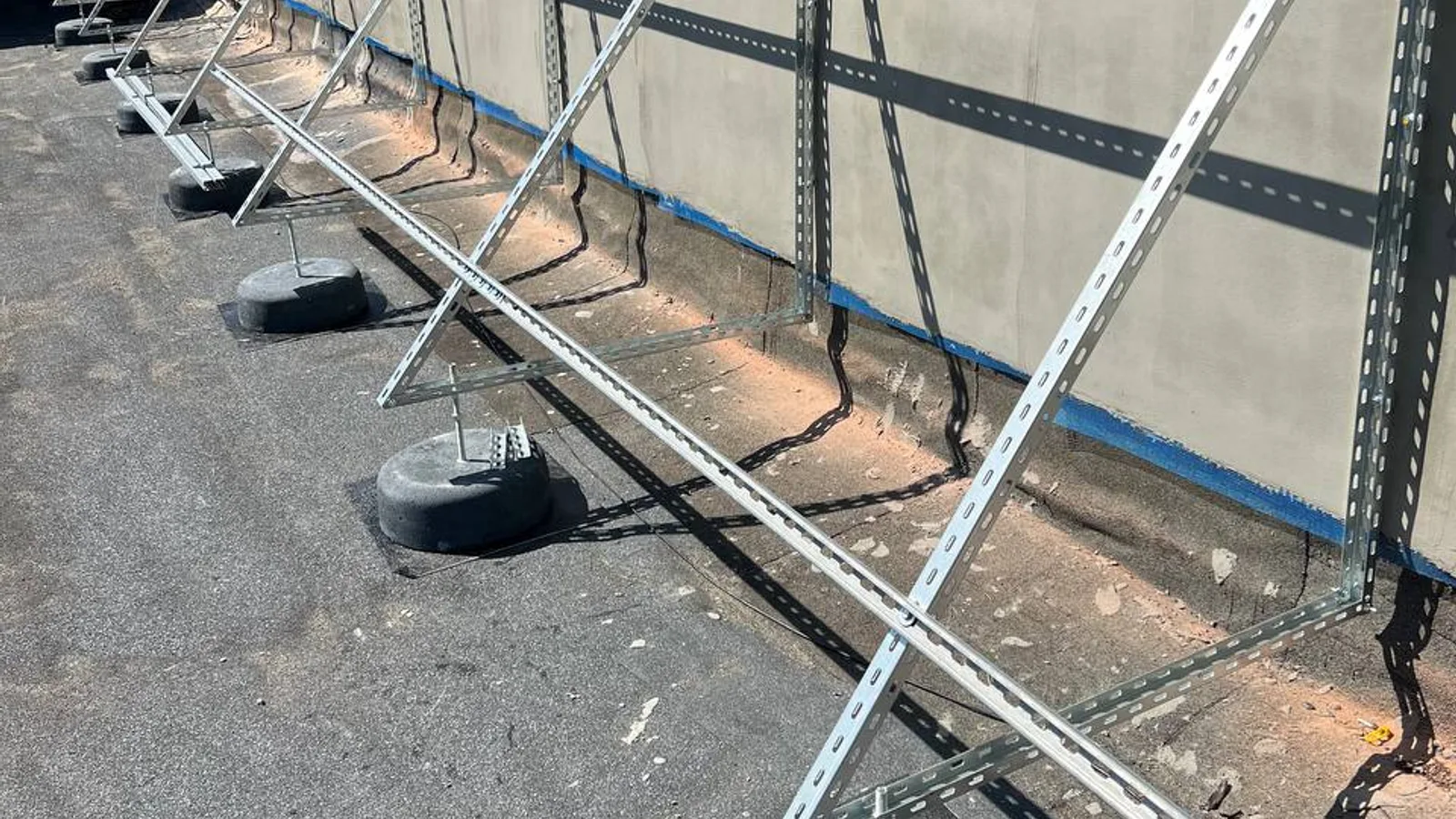

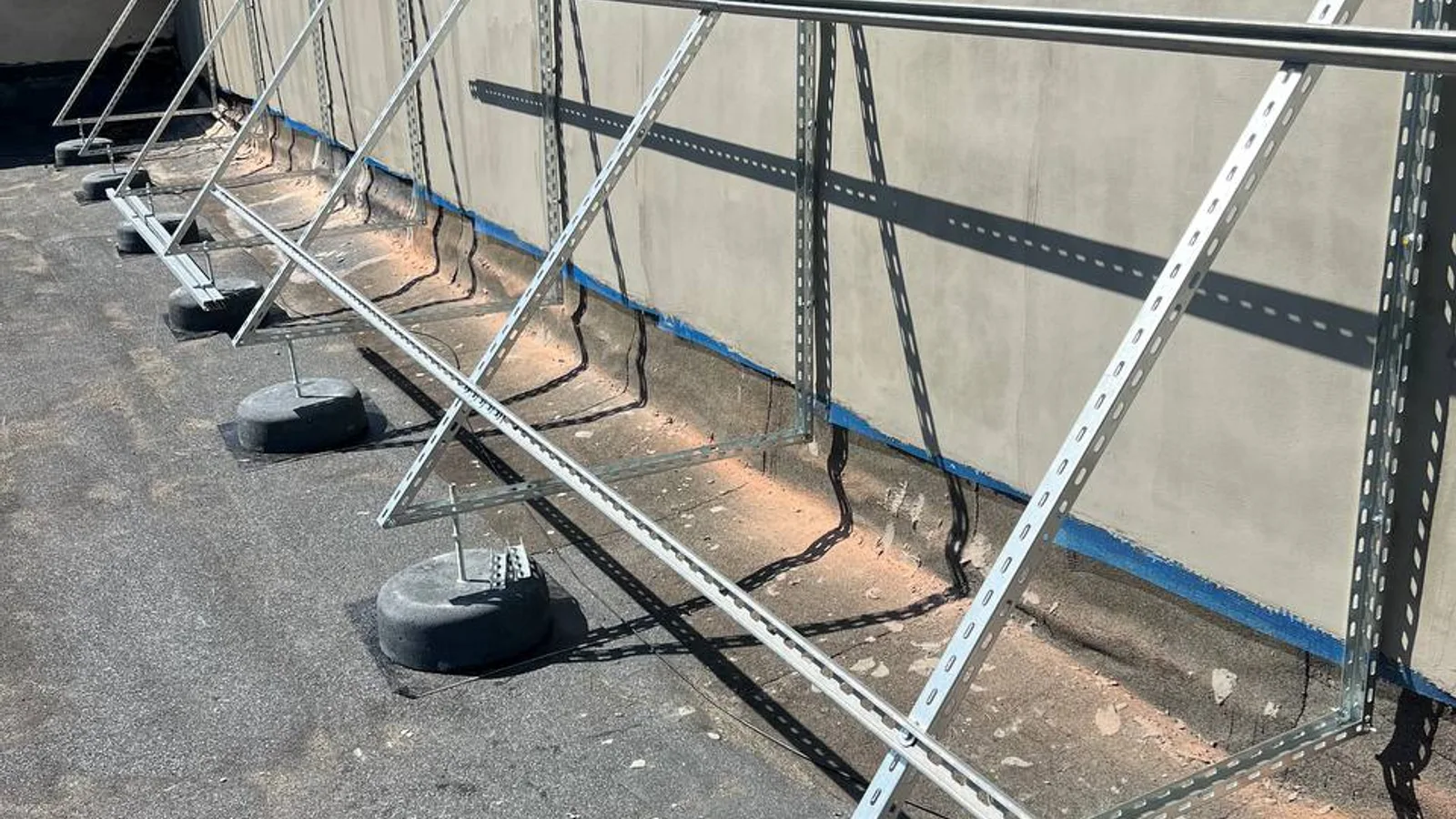

На фото к статье — как раз такой каркас: оцинкованные треугольники, между ними прогон, под каждой опорой круглое основание. Ни одного самореза в кровельный пирог.

Сколько это весит

Считать надо не «на глаз», а от ветровой нагрузки. Для Беларуси (I ветровой район, 0,38 кПа) и стандартного угла 10–15° ориентир такой:

• 15–25 кг на квадратный метр массива в поле кровли;
• до 40–50 кг/м² в краевой и угловой зонах — там ветер срывает сильнее всего;
• вес самой конструкции с панелями — ещё 12–16 кг/м².

Итого 30–65 кг/м². Для железобетонной плиты это ничто, для лёгкой кровли по профлисту — уже вопрос к конструктору. Мы всегда просим паспорт кровли или заключение по несущей способности: если запаса нет, балласт отпадает и переходим на анкерное крепление с правильной гидроизоляцией узла.

Когда балласт не подходит

• Высокие здания. Выше 20 метров ветровой напор растёт так, что балласта нужно столько, что кровля его не держит.
• Уклон больше 5°. Конструкция начинает сползать, нужна привязка.
• Кровля на грани по нагрузке. Старый совмещённый пирог с несколькими слоями наплавляемого — часто уже «съел» весь запас.

Что важно в узлах

Балласт снимает вопрос протечки, но добавляет два своих:

1. Подкладка обязательна. Бетон по рубероиду в жару прилипает, зимой примерзает, а под точечной нагрузкой продавливает утеплитель. Между основанием и кровлей — резиновый мат или мембрана.
2. Кабель не должен лежать на кровле. Под солнцем чёрная кровля прогревается до 70 °C, изоляция стареет вдвое быстрее. Кабель убираем в лоток или на кабель-канал, а сам кабель берём солнечный, не монтажный — об этом отдельно в материале про кабель для солнечных панелей.
3. Заземление проходит по всей раме. Балластная схема не заземляется «через крышу» — цепь собирается зажимами, подробности в статье о заземлении солнечных панелей.

Что берём из каталога

Под плоскую кровлю у нас идут крепления Mibet для плоской кровли — они рассчитаны именно на балласт и собираются без сварки. Панели — обычно монокристалл на 550–710 Вт: чем мощнее модуль, тем меньше опор и меньше балласта на киловатт.

Нужен расчёт под вашу кровлю — пришлите площадь, тип пирога и этажность, посчитаем нагрузку и подберём схему. Онлайн-прикидка мощности и выработки — в калькуляторах.
