УЗИП постоянного тока трехполюсной (FSP-D40) 3P 20-40KA 1000V DC тип 1 и тип 2 Limp12.5KA

Двухполюсный УЗИП постоянного тока FSP D40 FEEO представляет собой устройство защиты от импульсных перенапряжений и помех. Источниками таких перенапряжений могут быть молнии, электромагнитные помехи от промышленных электроустановок и электронных устройств, а также другие внешние факторы.

Это устройство предназначено для защиты чувствительной электроники, такой как инверторы и контроллеры заряда, от возможных повреждений.

Основные параметры УЗИП постоянного тока включают в себя номинальный импульсный разрядный ток (In), максимальный импульсный разрядный ток (Imax), импульс тока 8/20, и уровень защиты (Up). Номинальный импульсный разрядный ток представляет собой пиковое значение тока, которое устройство способно выдерживать многократно, в то время как максимальный импульсный разрядный ток определяет пиковое значение тока, которое устройство может пропустить один раз без повреждения.

Принцип действия УЗИП постоянного тока основан на использовании варистора, который способен пропускать электрический ток при увеличении напряжения. Однако после нескольких разрядов варистор может утратить свои свойства. Устройство оснащено индикаторным окном для визуальной проверки работоспособности варистора. При выходе из строя УЗИП, окно становится красным, указывая на необходимость замены сменного картриджа.

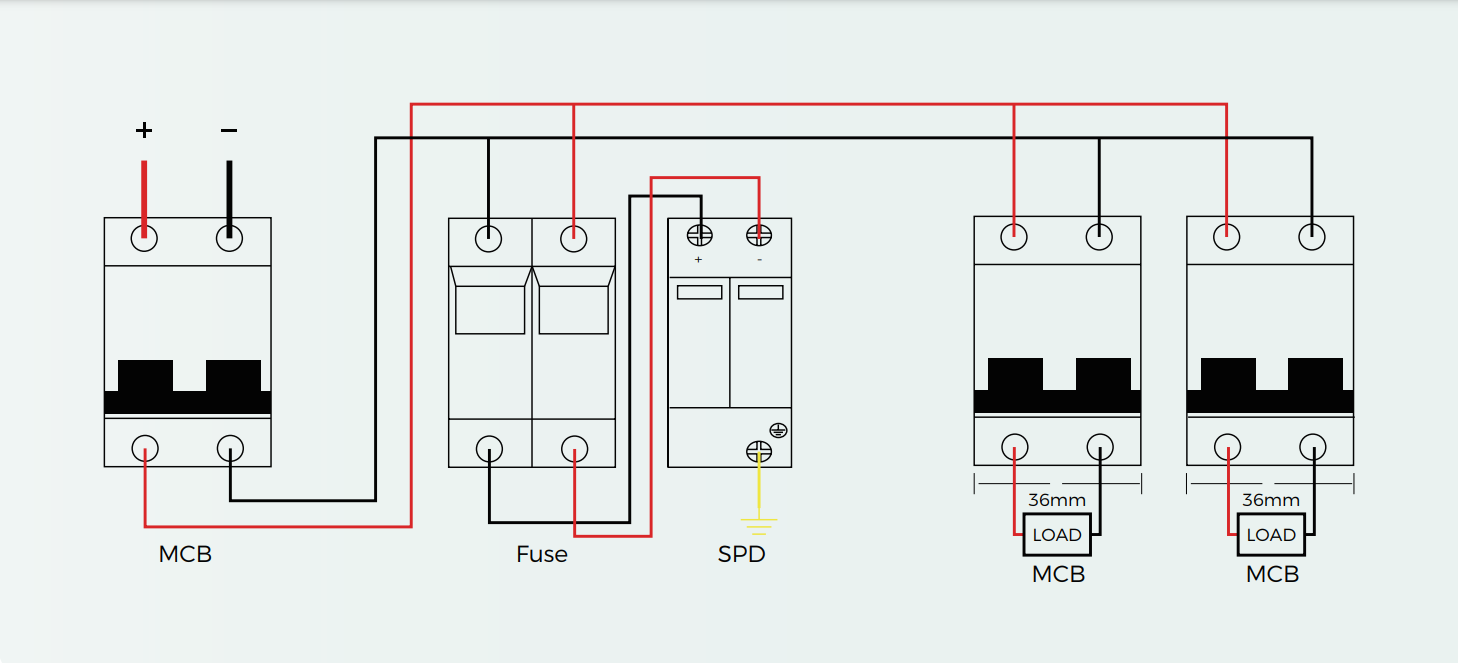

Схема подключения УЗИП

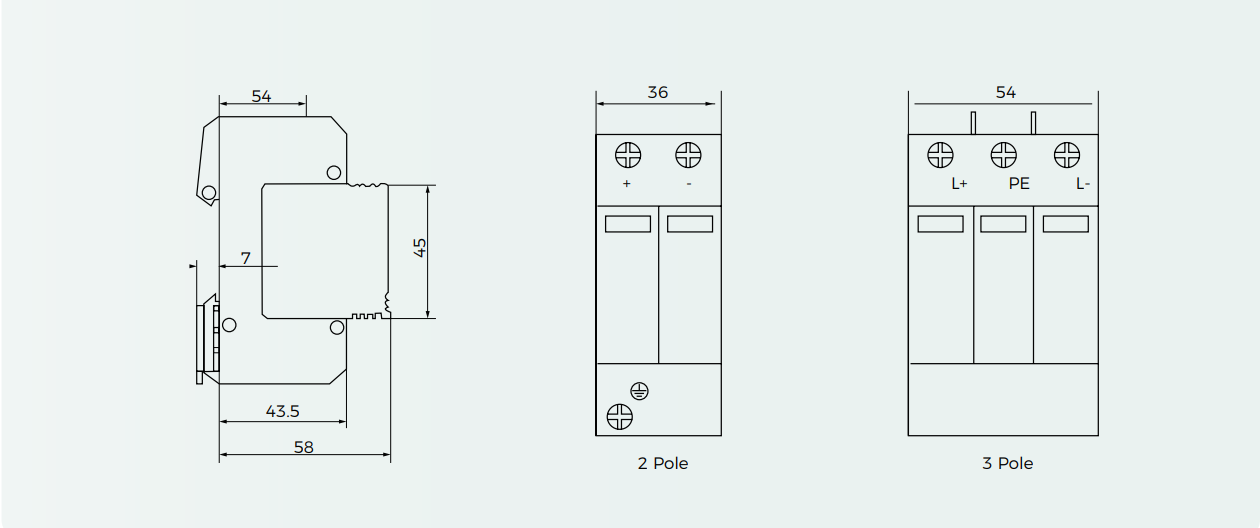

Размеры

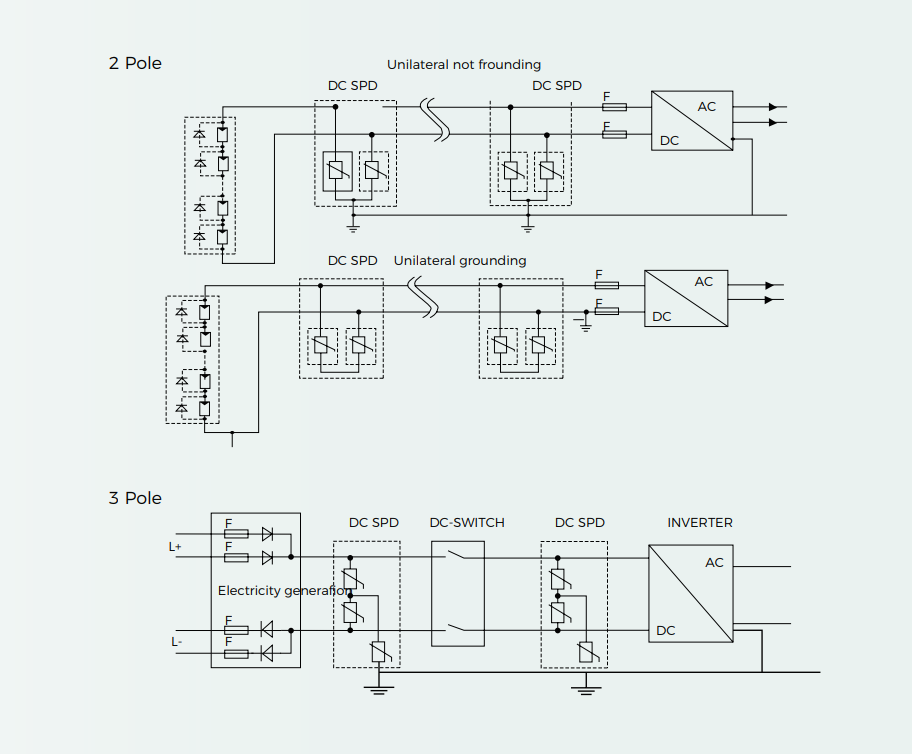

УЗИП устанавливаются параллельно проводу от солнечных батарей до инвертора напряжения в сетях постоянного тока. Необходимо также наличие заземляющего контура. Если длина проводов превышает 10 метров, рекомендуется установка двух УЗИП: одного ближе к солнечным панелям и второго перед инвертором в распределительном щитке.
