При выборе оборудования для солнечной электростанции многие сталкиваются с рекомендацией устанавливать больше фотоэлектрических модулей, чем позволяет номинальная мощность инвертора. На первый взгляд, это противоречит логике — казалось бы, параметры панелей и преобразователя должны строго соответствовать друг другу. Однако на практике такой подход не только допустим, но и часто оправдан.

Дело в том, что солнечные батареи редко работают на пиковой мощности из-за изменчивых условий: угла падения лучей, температуры, облачности и других внешних факторов. Завышение мощности массива компенсирует эти потери, обеспечивая стабильную выработку энергии даже в неидеальных условиях.

В статье разберём:

• Как работает система при избыточном количестве панелей;

• Какие преимущества даёт такое решение;

• Как правильно рассчитать соотношение мощностей для вашей станции.

Сетевой инвертор – ключевой элемент солнечной электростанции

Сетевой инвертор выполняет важнейшую функцию в любой фотоэлектрической системе – преобразует постоянный ток от солнечных панелей в переменный, необходимый для электропитания зданий и оборудования. Без этого устройства использование солнечной энергии было бы невозможным – оно выступает своеобразным "переводчиком" между фотоэлектрическими модулями и потребителями электроэнергии.

Современный рынок предлагает три основных типа сетевых инверторов:

• Стринг-инверторы – классическое решение для стандартных систем

• Микроинверторы – обеспечивают индивидуальное преобразование для каждой панели

• Гибридные системы со встроенными оптимизаторами мощности

Более подробно про выбор инвертора вы можете прочитать в данной статье "Гибридные и сетевые инверторы в современных энергосистемах"

Солнечная батарея: что это и как рассчитывается?

Термин "солнечная батарея" обозначает комплекс соединённых между собой фотоэлектрических модулей. Количество необходимых панелей определяется:

• энергопотребностью объекта

• уровнем инсоляции в регионе

• коэффициентом полезного действия оборудования

Важно учитывать, что фактическая выработка зависит не только от количества модулей, но и от географического положения, угла наклона и других внешних факторов, влияющих на эффективность работы всей системы.

Узнайте, как правильно ориентировать солнечные панели, чтобы получать больше энергии. Простой и понятный гайд от SmartEnergy — без сложностей и рекламы. Читайте, чтобы повысить эффективность установки!

Оптимальное соотношение мощности солнечных панелей и инвертора

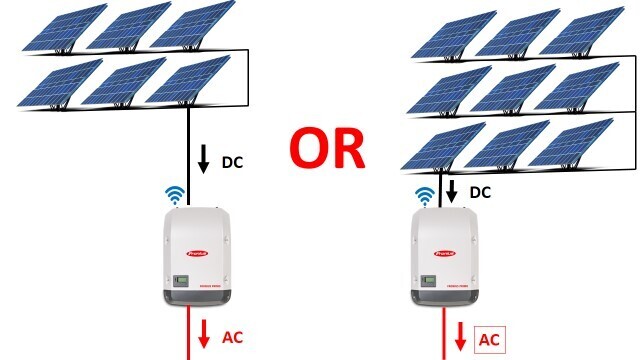

Как показывает практика, установка фотоэлектрических модулей с суммарной мощностью, превышающей номинальные показатели инвертора, является распространённой и обоснованной практикой. Такой подход предполагает монтаж большего количества панелей, чем предусмотрено техническими характеристиками преобразовательного устройства.

Рассмотрим конкретный пример: при использовании инвертора на 5 кВт (наиболее востребованная модель в российских условиях) стандартное решение предполагает комплектацию системы панелями аналогичной мощности. Однако современные тенденции предлагают альтернативный вариант - установку фотоэлектрического массива мощностью 6-7 кВт.

Почему это эффективно?

1. Компенсация потерь

   • Реальная выработка панелей редко достигает паспортных значений

   • Учитываются потери на нагрев, загрязнение и естественную деградацию

2. Повышение эффективности в условиях неидеальной инсоляции

   • Утренние и вечерние часы

   • Пасмурная погода

   • Зимний период

3. Оптимизация финансовых вложений

   • Дополнительные панели увеличивают выработку без необходимости замены инвертора

   • Улучшается окупаемость системы в долгосрочной перспективе

Важно отметить, что такой подход требует профессионального расчёта и учёта технических ограничений, включая допустимые параметры работы конкретного инвертора. Грамотно спроектированная система с контролируемым превышением мощности позволяет максимально эффективно использовать солнечный потенциал в течение всего года.

Насколько эффективны солнечные панели на практике?

Правда в том, что фактическая выработка солнечных панелей почти никогда не соответствует их паспортной мощности. Например, модуль на 330 Вт крайне редко выдаёт ровно 330 Вт. Почему же производители указывают значения, которых трудно достичь в реальности?

Дело в том, что номинальная мощность определяется в идеальных лабораторных условиях (STC) — при идеальном освещении, температуре и чистоте панелей. Однако в реальности такие параметры почти не встречаются.

Что влияет на реальную производительность?

• Нагрев панелей — летом их температура достигает 40–50°C, что снижает КПД.

• Интенсивность солнечного света — вместо стандартных 1000 Вт/м² часто бывает 750–850 Вт/м².

• Загрязнение — пыль, листья и другие загрязнения уменьшают эффективность.

• Потери в проводах — часть энергии рассеивается при передаче к инвертору.

В итоге реальная мощность системы оказывается на 20–30% ниже заявленной. Более точные данные можно получить из параметра NOCT (Normal Operating Cell Temperature), который учитывает реальные условия эксплуатации.ф

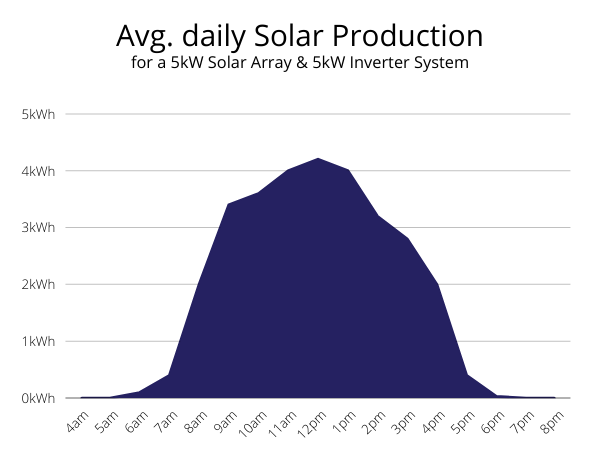

На графике ниже видно, что массив панелей на 5 кВт даже в пиковые часы не достигает максимальной мощности инвертора. Фактическая выработка в 5 кВт и более возможна лишь в исключительных условиях — в морозный солнечный день, что в нашем климате случается редко и ненадолго.

Таким образом, при расчёте системы разумно ориентироваться не на STC, а на NOCT, чтобы избежать недополучения энергии.

Как правильно работает солнечная электростанция и почему важно избегать ошибок?

Зачем устанавливать солнечные панели мощнее инвертора?

Оказывается, инвертор способен выдавать больше энергии, чем указано в его номинальных характеристиках. Чтобы максимизировать выработку электроэнергии — особенно в утренние и вечерние часы — рекомендуется подключать к нему солнечные панели с запасом мощности.

Как это работает?

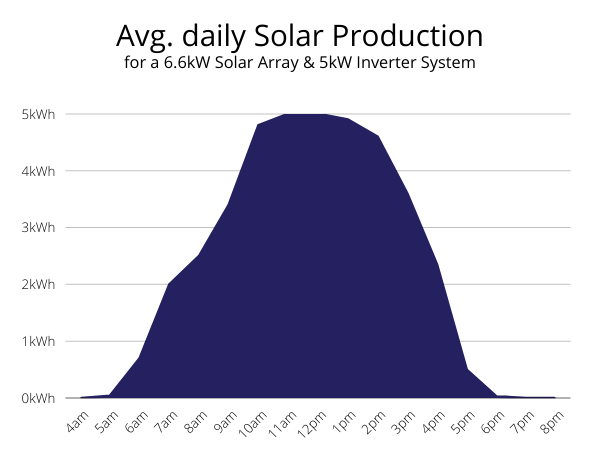

Например, для инвертора на 5 кВт оптимальным решением будет не 5 кВт солнечных панелей, а 6,6 кВт (или больше — точный предел зависит от модели и обычно превышает номинальную мощность инвертора на 15–45%).

Преимущества такого подхода:

• Ранний старт генерации — система начинает вырабатывать энергию раньше утром и дольше вечером.

• Повышенная суточная выработка — в некоторых случаях прирост достигает 28%.

• Стабильная мощность в пиковые часы — инвертор дольше работает на максимальной нагрузке.

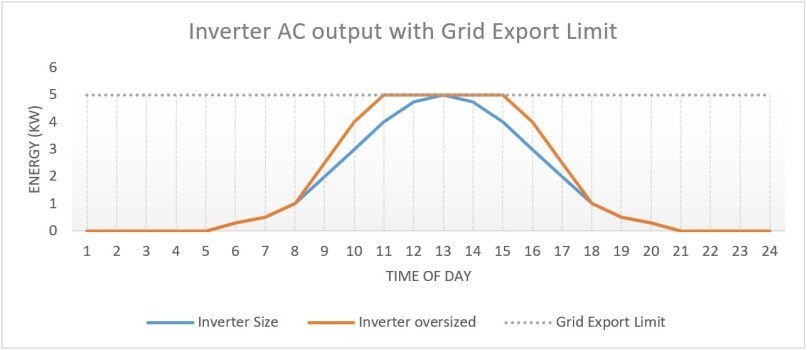

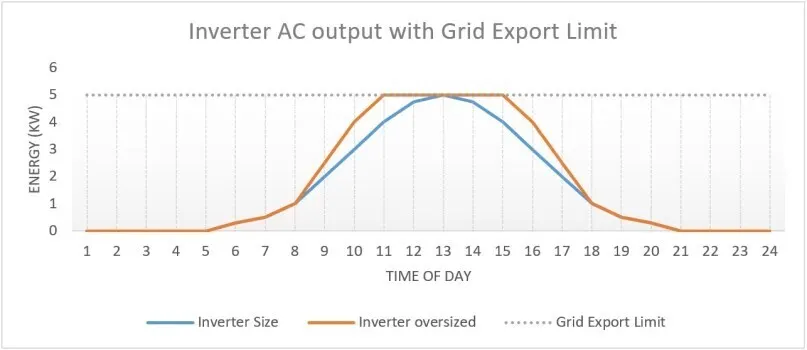

На графике сравниваются две системы:

• 5 кВт панелей (синяя линия) — инвертор редко достигает пиковой мощности.

• 6,6 кВт панелей (оранжевая линия) — инвертор раньше выходит на максимум и удерживает его дольше.

Таким образом, увеличение мощности солнечного массива позволяет эффективнее использовать возможности инвертора и получать больше энергии даже в неидеальных условиях.

Можно ли безопасно увеличивать мощность солнечных панелей для сетевых инверторов?

Большинство современных инверторов допускают подключение солнечных батарей с мощностью на 30–50% выше номинала устройства по переменному току. Если монтаж выполнен профессионально, такое превышение не создает угрозы безопасности. Однако важно соблюдать определенные рекомендации, чтобы обеспечить стабильную работу системы.

Ключевые правила безопасной эксплуатации инверторов

1. Эффективное охлаждение. Перегрев сокращает срок службы инвертора, поэтому необходимо обеспечить хорошую вентиляцию. Устройство следует размещать в затененном месте, защищенном от прямого солнца, дождя, пыли и влаги. Для улучшения теплоотдачи можно использовать металлические рамы или основания, которые будут рассеивать избыточное тепло.

2. Учет снижения мощности при нагреве. При перегреве инвертор автоматически уменьшает производительность, что важно учитывать при проектировании системы. Кроме того, корпус устройства может сильно нагреваться, создавая риск ожогов для людей и животных.

3. Защита от перегрузки. Современные инверторы оснащены встроенной защитой: при перегрузке они отключаются, а после нормализации параметров возобновляют работу автоматически или вручную. Перегрузка возникает, когда потребляемая мощность достигает или превышает максимальные значения.

4. Последствия перегрузки. Превышение номинальной мощности может иметь как плюсы, так и минусы:

   • Плюс: увеличение выработки энергии в условиях слабой освещенности (пасмурная погода, зима).

   • Минус: возможное ограничение мощности при идеальных условиях (яркое солнце, низкие температуры).

Производители обычно допускают перегрузку по постоянному току в пределах 25–50%. Оптимальный уровень зависит от баланса между потенциальными потерями в пиковых условиях и дополнительной выгодой в неидеальных ситуациях. Таким образом, увеличение мощности солнечных панелей безопасно, но требует грамотного проектирования и соблюдения правил эксплуатации.

Как перегрузка влияет на работу солнечного инвертора?

Превышение допустимой мощности солнечных панелей относительно номинала инвертора способно заметно ухудшить его функционирование. Если входной постоянный ток превышает расчетные значения, устройство продолжает работать, но с меньшей эффективностью. Это вызывает перегрев, ускоряющий износ компонентов и повышающий риск поломки.

Основные последствия перегрузки:

1. Снижение КПД и перегрев. Инвертор, работающий с перегрузкой, выходит за пределы оптимального режима, что уменьшает его производительность. Хотя при недогрузке КПД также падает, в некоторых случаях умеренная перегрузка (в зависимости от климата) может сместить рабочую точку в более эффективную зону.

2. Риск повреждения оборудования. Избыточное тепло ухудшает состояние электронных компонентов. Современные модели оснащены защитой: при критическом нагреве инвертор отключается, предотвращая серьезные поломки.

3. Автоматическое ограничение мощности. При превышении допустимой нагрузки инвертор регулирует входные параметры:

   • Повышает напряжение постоянного тока.

   • Снижает силу тока.

   • Смещает рабочую точку на вольт-амперной характеристике (ВАХ), отклоняясь от максимума мощности.

Таким образом, хотя кратковременная перегрузка допустима, длительная эксплуатация в таком режиме сокращает срок службы инвертора и снижает общую эффективность системы. Важно учитывать эти факторы при проектировании солнечной электростанции.

Оптимальное расположение солнечных панелей при их повышенной мощности относительно инвертора

При проектировании солнечных электростанций с завышенной мощностью панелей относительно инвертора традиционная ориентация на юг не всегда является лучшим решением. Хотя южное направление обеспечивает максимальную пиковую выработку, альтернативные варианты размещения могут дать значительные преимущества.

Ключевые особенности восточно-западного расположения:

1. Равномерное распределение генерации. Размещение панелей на восток и запад позволяет:

   • Сгладить график выработки в течение дня

   • Увеличить общую установленную мощность системы

   • Оптимизировать выработку под график потребления (утренний или вечерний пик)

2. Эффективное использование площади. При таком расположении:

   • Исключается необходимость в больших межрядных промежутках

   • Позволяет разместить на 20-40% больше панелей на той же площади

   • Увеличивает годовую выработку на 10-30% на единицу мощности инвертора

3. Особенности для северных регионов. В условиях высоких широт рекомендуется:

   • Делить массив на три части (восток-юг-запад)

   • Использовать отдельные MPPT-трекеры для разных направлений

   • Учитывать сезонные изменения солнечной активности

Технические рекомендации:

• Для систем мощностью от 3 кВт предпочтительны инверторы с несколькими MPPT-трекерами

• Межрядные расстояния должны увеличиваться пропорционально широте местности

• Зимой восточные и западные панели в северных регионах могут терять эффективность

Такой подход особенно эффективен для:

• Коммерческих объектов с дневным графиком потребления

• Ограниченных по площади крышных установок

• Систем с аккумуляторными батареями

При правильном проектировании восточно-западная ориентация позволяет максимально использовать потенциал перегруженных солнечных систем, повышая их фактическую отдачу при сохранении стабильной работы инвертора. Почему нужно устанавливать солнечные батареи в вашем доме?

Ключевые преимущества установки солнечных панелей с запасом мощности

1. Повышенная энергоотдача в неидеальных условиях. Система с увеличенной мощностью фотоэлектрических модулей демонстрирует лучшие показатели:

• В пасмурную погоду и при рассеянном освещении

• В утренние и вечерние часы

• В зимний период при низком положении солнца

2. Оптимизация работы в течение дня. Превышение мощности позволяет:

• Увеличить продолжительность пиковой выработки

• Поднять суточную генерацию на 10-15%

• Сгладить график производства энергии

3. Эффективность восточно-западной ориентации. Разделение массива на разнонаправленные секции дает:

• Более равномерное распределение выработки

• Возможность установки большего количества панелей

• Снижение эффекта "обрезания" мощности

4. Рекомендуемые параметры системы. Оптимальным считается превышение мощности:

• На 20-25% относительно номинала инвертора

• С учетом характеристик NOCT солнечных модулей

• С минимальными периодами power clipping

Наши специалисты готовы:

• Подобрать оптимальную конфигурацию оборудования

• Рассчитать экономически обоснованное соотношение мощностей

• Предложить решения для конкретных условий эксплуатации

Профессиональный подход к проектированию позволяет максимально использовать преимущества систем с увеличенной мощностью солнечных панелей при сохранении стабильной работы оборудования.  Звоните +375445858877 ,  проконсультируем и подберем оптимальное решение для вашего объекта.
